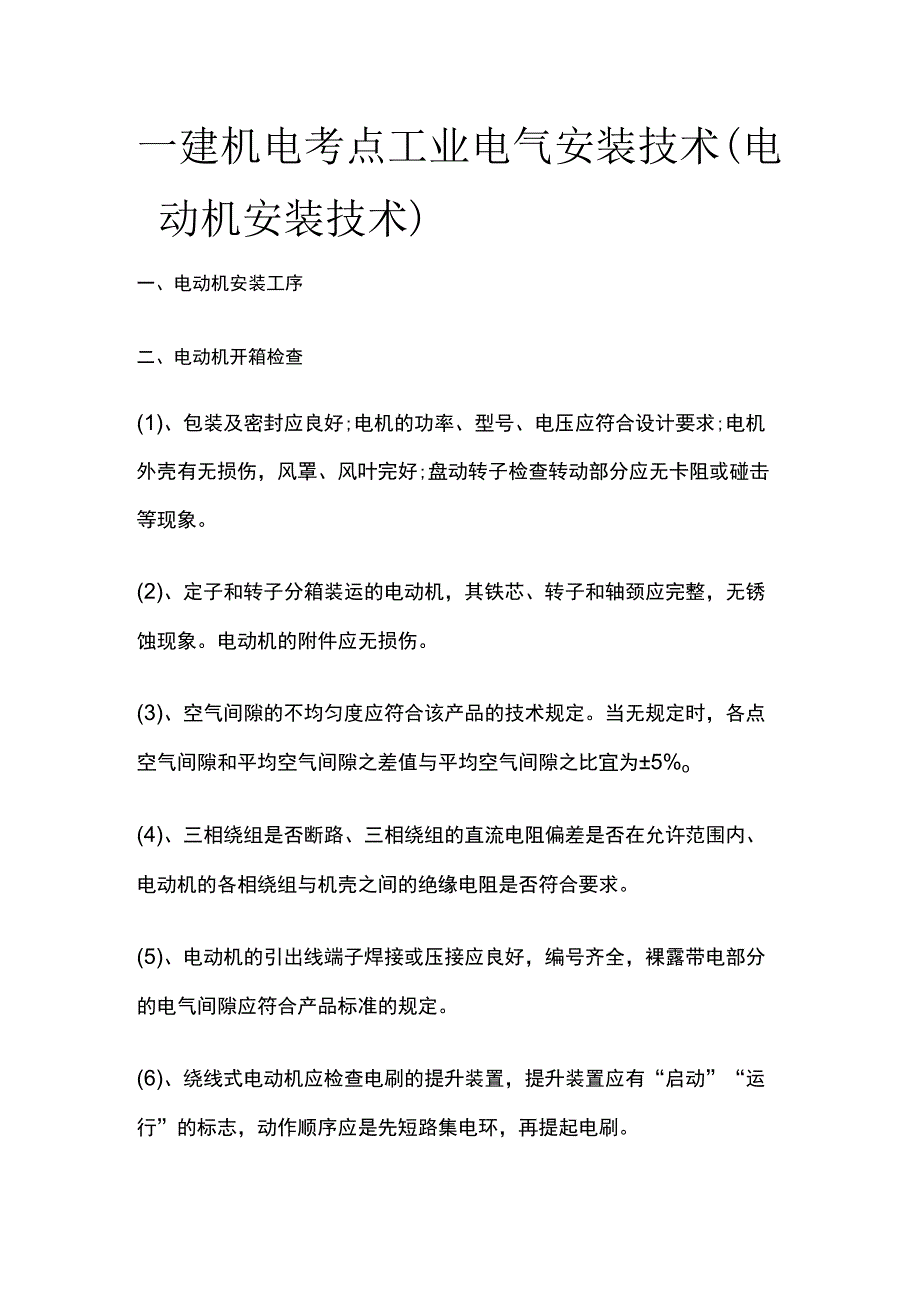

1、一建机电考点工业电气安装技术(电动机安装技术)一、电动机安装工序二、电动机开箱检查(1)、包装及密封应良好;电机的功率、型号、电压应符合设计要求;电机外壳有无损伤，风罩、风叶完好;盘动转子检查转动部分应无卡阻或碰击等现象。(2)、定子和转子分箱装运的电动机，其铁芯、转子和轴颈应完整，无锈蚀现象。电动机的附件应无损伤。(3)、空气间隙的不均匀度应符合该产品的技术规定。当无规定时，各点空气间隙和平均空气间隙之差值与平均空气间隙之比宜为5%o(4)、三相绕组是否断路、三相绕组的直流电阻偏差是否在允许范围内、电动机的各相绕组与机壳之间的绝缘电阻是否符合要求。(5)、电动机的引出线端子焊接或压接应良好，

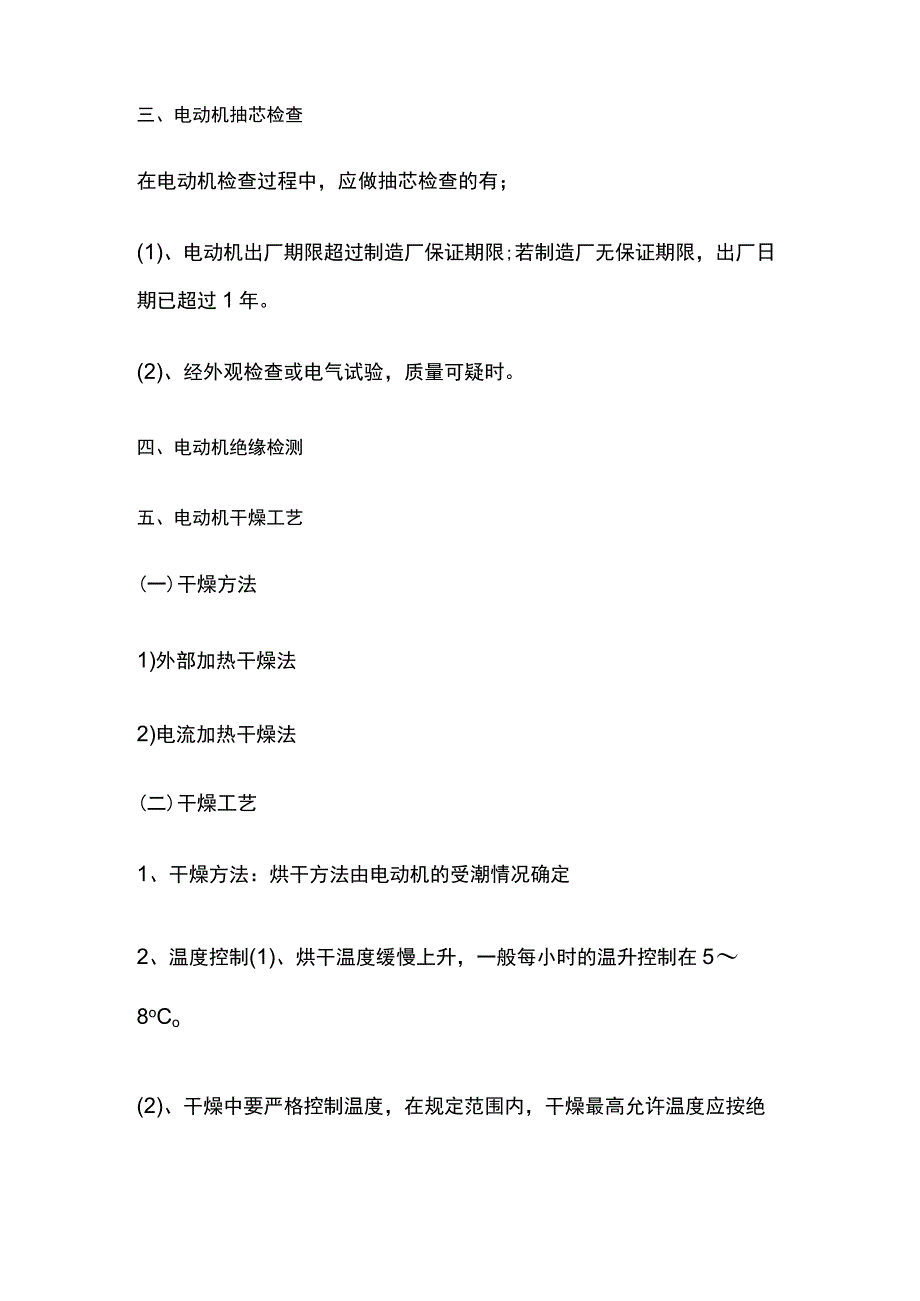

2、编号齐全，裸露带电部分的电气间隙应符合产品标准的规定。(6)、绕线式电动机应检查电刷的提升装置，提升装置应有“启动”“运行”的标志，动作顺序应是先短路集电环，再提起电刷。三、电动机抽芯检查在电动机检查过程中，应做抽芯检查的有；(1)、电动机出厂期限超过制造厂保证期限;若制造厂无保证期限，出厂日期已超过1年。(2)、经外观检查或电气试验，质量可疑时。四、电动机绝缘检测五、电动机干燥工艺(一)干燥方法1)外部加热干燥法2)电流加热干燥法(二)干燥工艺1、干燥方法：烘干方法由电动机的受潮情况确定2、温度控制(1)、烘干温度缓慢上升，一般每小时的温升控制在58oCo(2)、干燥中要严格控制温度，在规定

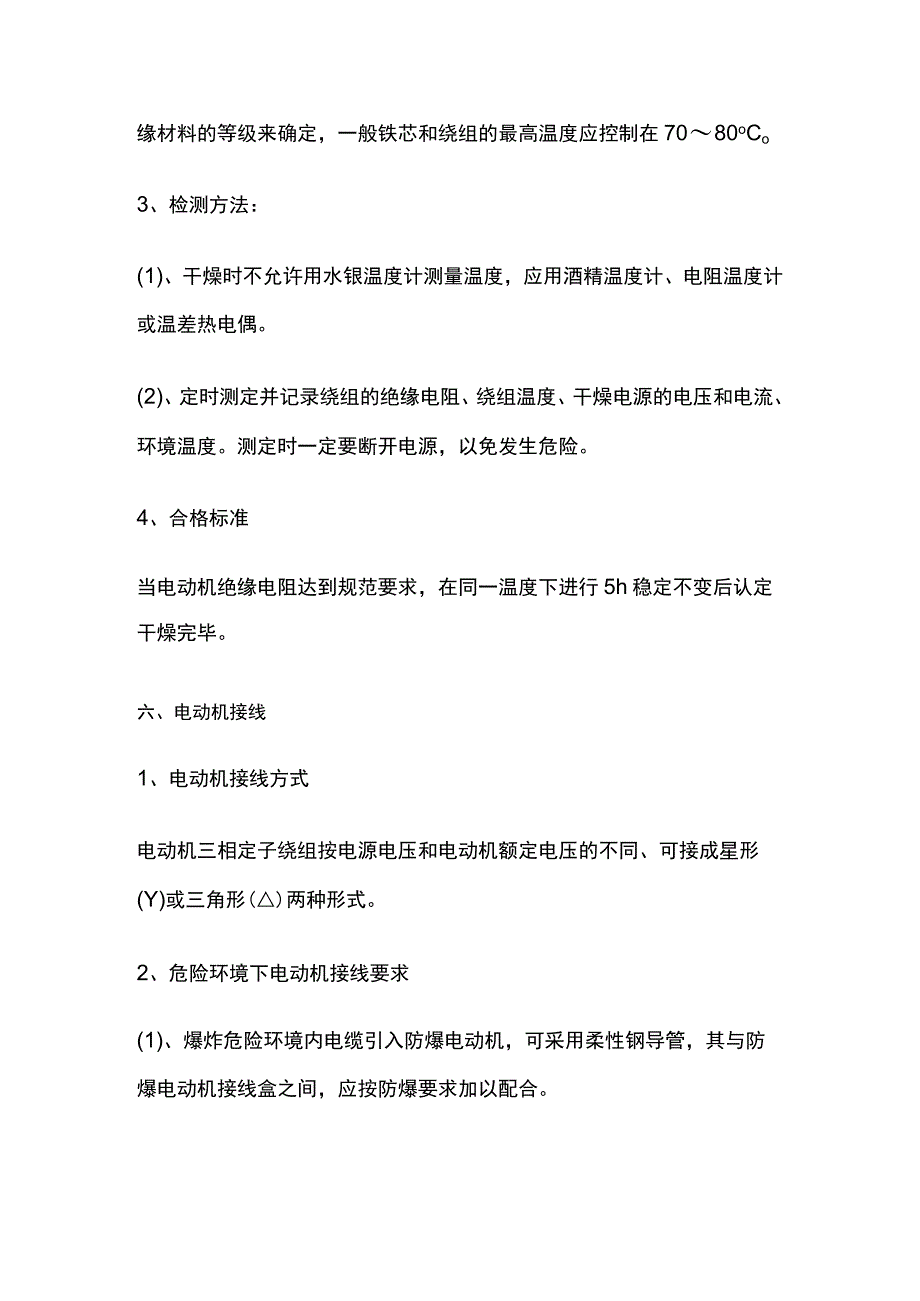

3、范围内，干燥最高允许温度应按绝缘材料的等级来确定，一般铁芯和绕组的最高温度应控制在7080oCo3、检测方法：(1)、干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电偶。(2)、定时测定并记录绕组的绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。测定时一定要断开电源，以免发生危险。4、合格标准当电动机绝缘电阻达到规范要求，在同一温度下进行5h稳定不变后认定干燥完毕。六、电动机接线1、电动机接线方式电动机三相定子绕组按电源电压和电动机额定电压的不同、可接成星形(Y)或三角形()两种形式。2、危险环境下电动机接线要求(1)、爆炸危险环境内电缆引入防爆电动机，可采用柔性钢导
4、管，其与防爆电动机接线盒之间，应按防爆要求加以配合。(2)、电缆引入装置或设备进线口的密封应符合要求。七、电动机试运行1.试运行前的检查(1)、保护接地线必须连接可靠，接地线(铜芯)的截面不小于4mm2,并配有防松弹簧垫圈。(2)、检查电动机电源控制元器件是否安装正确，控制元器件是否动作正确。(3)、通电检查电动机的转向是否正确。不正确时。在电源侧或电动机接线侧任意对调两根电源线即可。2、试运行中的检查(1)、旋转方向正确，无杂声；(2)、检查电动机温度，不应有过热现象；(3)、振动(双振幅值)不应大于标准规定值；(4)、滑动轴承温升和滚动轴承温升不应超过规定值;(5)、电动机第一次启动应空载运行时间为2h,并记录电动机空载电流。
