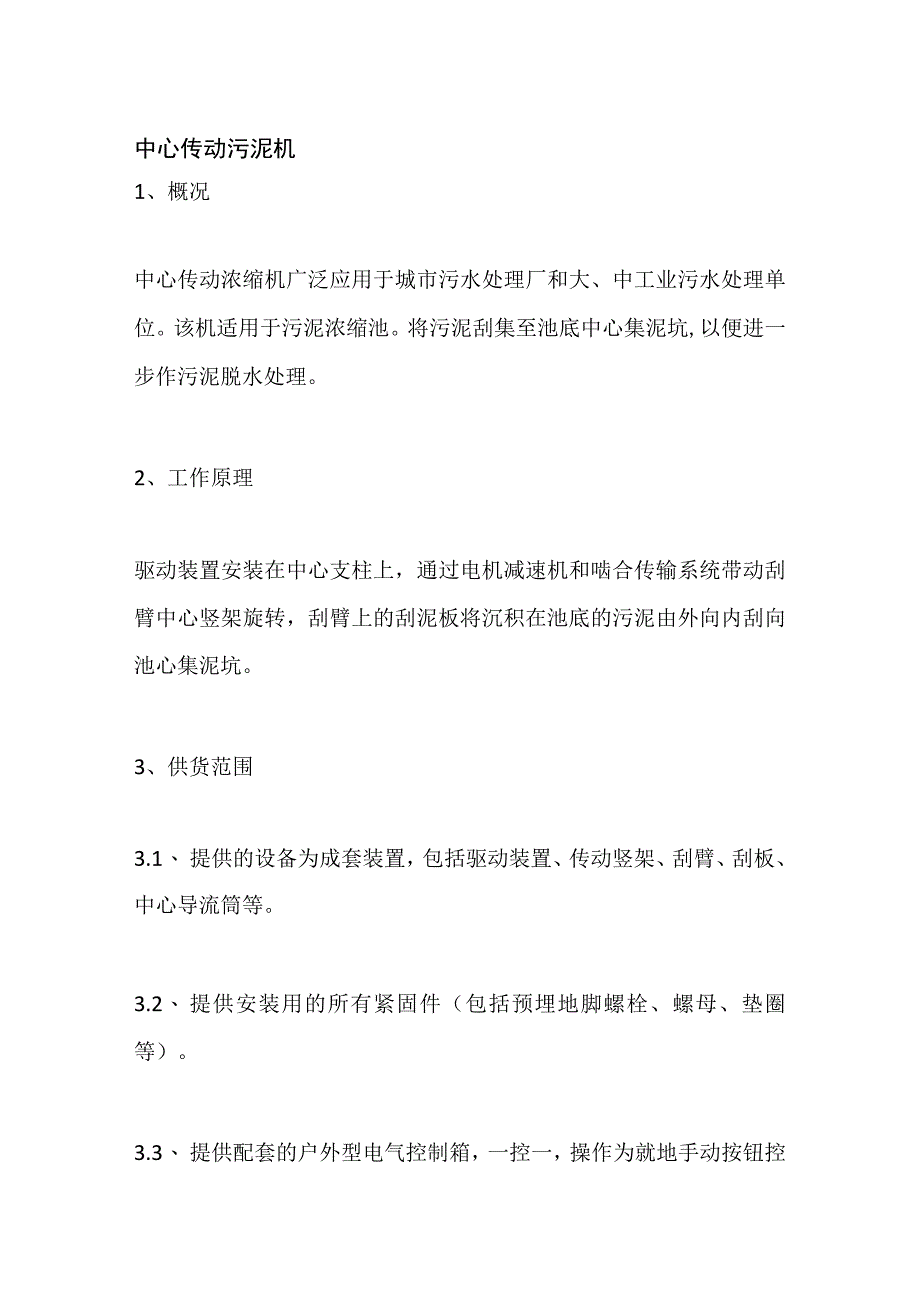

中心传动污泥机.docx_第1页
第1页 / 共12页

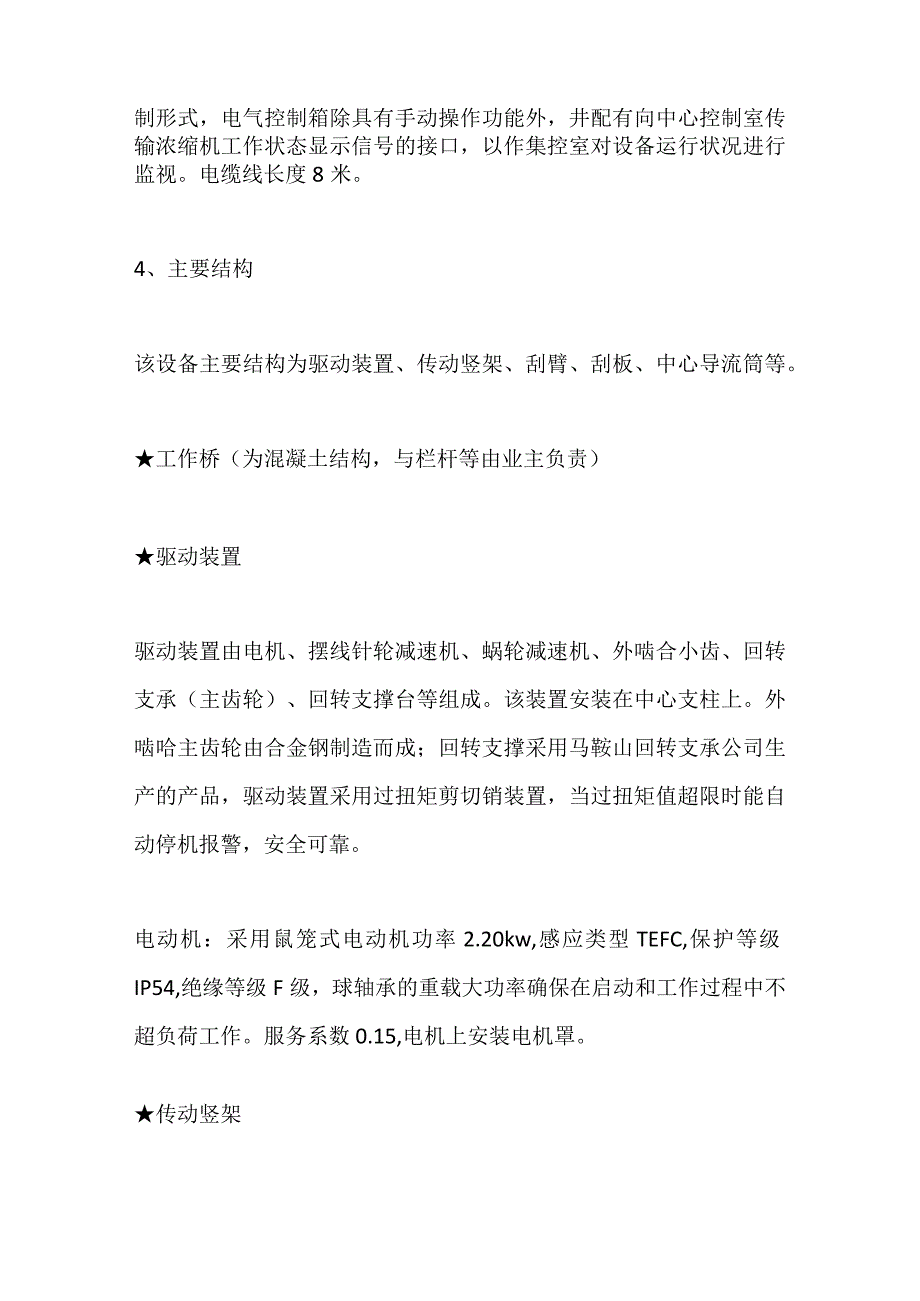

中心传动污泥机.docx_第2页
第2页 / 共12页

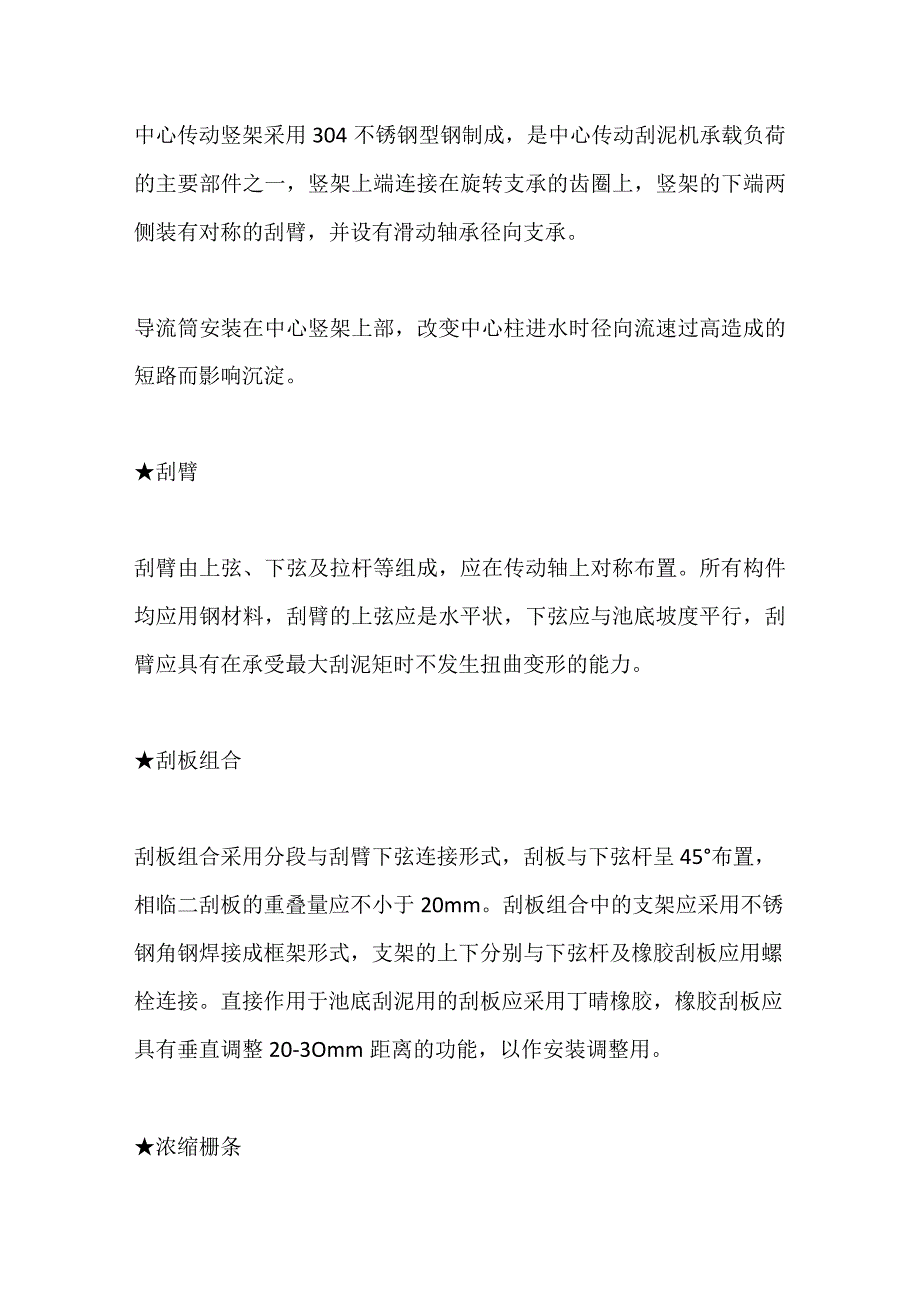

中心传动污泥机.docx_第3页
第3页 / 共12页
中心传动污泥机.docx_第4页
第4页 / 共12页
中心传动污泥机.docx_第5页
第5页 / 共12页
中心传动污泥机.docx_第6页
第6页 / 共12页
中心传动污泥机.docx_第7页
第7页 / 共12页
中心传动污泥机.docx_第8页
第8页 / 共12页
中心传动污泥机.docx_第9页
第9页 / 共12页
中心传动污泥机.docx_第10页
第10页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《中心传动污泥机.docx》由会员分享,可在线阅读,更多相关《中心传动污泥机.docx(12页珍藏版)》请在第壹文秘上搜索。

1、中心传动污泥机1、概况中心传动浓缩机广泛应用于城市污水处理厂和大、中工业污水处理单位。该机适用于污泥浓缩池。将污泥刮集至池底中心集泥坑,以便进一步作污泥脱水处理。2、工作原理驱动装置安装在中心支柱上,通过电机减速机和啮合传输系统带动刮臂中心竖架旋转,刮臂上的刮泥板将沉积在池底的污泥由外向内刮向池心集泥坑。3、供货范围3.1、 提供的设备为成套装置,包括驱动装置、传动竖架、刮臂、刮板、中心导流筒等。3.2、 提供安装用的所有紧固件(包括预埋地脚螺栓、螺母、垫圈等)。3.3、 提供配套的户外型电气控制箱,一控一,操作为就地手动按钮控制形式,电气控制箱除具有手动操作功能外,井配有向中心控制室传输浓缩

2、机工作状态显示信号的接口,以作集控室对设备运行状况进行监视。电缆线长度8米。4、主要结构该设备主要结构为驱动装置、传动竖架、刮臂、刮板、中心导流筒等。工作桥(为混凝土结构,与栏杆等由业主负责)驱动装置驱动装置由电机、摆线针轮减速机、蜗轮减速机、外啮合小齿、回转支承(主齿轮)、回转支撑台等组成。该装置安装在中心支柱上。外啮哈主齿轮由合金钢制造而成;回转支撑采用马鞍山回转支承公司生产的产品,驱动装置采用过扭矩剪切销装置,当过扭矩值超限时能自动停机报警,安全可靠。电动机:采用鼠笼式电动机功率2.20kw,感应类型TEFC,保护等级IP54,绝缘等级F级,球轴承的重载大功率确保在启动和工作过程中不超负

3、荷工作。服务系数0.15,电机上安装电机罩。传动竖架中心传动竖架采用304不锈钢型钢制成,是中心传动刮泥机承载负荷的主要部件之一,竖架上端连接在旋转支承的齿圈上,竖架的下端两侧装有对称的刮臂,并设有滑动轴承径向支承。导流筒安装在中心竖架上部,改变中心柱进水时径向流速过高造成的短路而影响沉淀。刮臂刮臂由上弦、下弦及拉杆等组成,应在传动轴上对称布置。所有构件均应用钢材料,刮臂的上弦应是水平状,下弦应与池底坡度平行,刮臂应具有在承受最大刮泥矩时不发生扭曲变形的能力。刮板组合刮板组合采用分段与刮臂下弦连接形式,刮板与下弦杆呈45布置,相临二刮板的重叠量应不小于20mm。刮板组合中的支架应采用不锈钢角钢

4、焊接成框架形式,支架的上下分别与下弦杆及橡胶刮板应用螺栓连接。直接作用于池底刮泥用的刮板应采用丁晴橡胶,橡胶刮板应具有垂直调整20-3Omm距离的功能,以作安装调整用。浓缩栅条浓缩栅条应采用40X40X4角钢,间隔400mm,浓缩栅条下部应与刮臂下弦平,以提高污泥的浓缩效果。导流筒导流筒应采用优质碳钢板材焊接而成。导流筒应可与传动轴一起转动,但与传动轴应有牢固的连接措施。出水堰板(本工程出水堰板由业主负责)控制系统我方提供的就地控制箱应安装在工作桥的一侧,控制箱应具有就地操作按钮、自动/手动转换开关、紧急停车按钮、点动操作按钮、开/停/故障指示灯。5、采用的标准执行国标(GB)或部标(JB)的

5、行业标准如下:GB10605-87中心传动浓缩机技术标准设计制造检验JB/ZQ3011-88安装机械焊接件通用技术条件GBJ17-88钢结构设计规范JB/ZQ4000.5-86铸件通用技术条件JB/ZQ4000.3-86焊接件通用技术条件JB/ZQ4000.2-86切削加工件通用技术条件JB2932-86水处理设备制造技术条件GB8923-85涂装前钢材表面锈蚀等级和除锈等级GB6414铸件尺寸公差GB1220不锈钢棒JB/ZQ4000.9-86装配技术条件JB/ZQ4286-86包装技术通用技术条件JB/ZQ4000.10-86涂装通用技术条件GB4979-85防锈包装JB/ZQ4000.1

6、-86产品检验通用技术条件6、主要技术参数D工作条件介质:生产污水水中PH值:78设备位置:户外2)设备参数型号:NZS18型直径:18.0m周边水深:3.50m周边线速度:2.95mmin电机功率:2.2kW转速:0.022rpm电源:380V、50Hz、三相电机保护等级:IP65绝缘等级:F运转方式:不间断连续运转数量:1套7、主要材料导流筒、传动轴、刮臂刮板及浓缩桨板Q235水下支承组件、刮臂、拉杆及紧固件304不锈钢8、防腐工艺8.1 所有碳钢材料的零部件,均作镀锌处理。8.2 在已除锈的表面涂三道环氧富锌底漆,然后再涂三道环氧云铁底漆,最后涂氯磺化橡胶面漆。并保证总干膜厚度9(DFT

7、)应不小于250mo每次涂漆之前对表面用砂布进行打磨以保证表面有一定粗糙度,使行各层之间的结合力增强。涂漆采用喷涂。8.3 全部构件在涂装完毕7天以后,待漆膜固定化强度增强后,方可吊装运输。9、刮泥机安装说明中心传动刮泥机的体积都比较大,只能分体运输,所以发往现场的设备基本上为散件,现场安装工作量很大,而且安装质量要求较高。为了使刮泥机能顺利安装并达到设计要求,现将有关安装要求明确如下:吊装池径在25m以下的工作桥为一次吊装,池径在25m以上至50m的工作桥分两次吊装(有大型吊车也可以一次吊装)吊装步骤为:将拼焊好的工作桥焊好吊钩,吊钩要焊均匀,起吊后保持工作桥的平衡和容易时准所定的中心位置。

8、先将中心导流筒吊到中心支座导流筒所在的安装位置,并加以固定,再将中心支座吊到中心支墩上。中心支座吊到中心支墩后,要将中心支座的高度和位置定好。这是非常关键的工作,具体步骤为:中心支座的定位所有设备均有联系,所以位置一定要放正确。中心支座位置定位后要将池边一中心支座一池边在点一线用水平皮管校正,是否和设计的标高有误,标高如有误,要立即采取措施,总之要保持同一水平线。中心支座的标高和位置定位后都没有误差了,就可以和中性支墩上的预埋件连接好,螺栓一定要加弹簧填片拧紧,然后起吊工作桥。刮泥系统安装将刮臂、浓缩栅条加强支撑,按具体尺寸和工作桥连接好,同时要将加强支撑固定好,然后再将刮板和加强部份连接好。

9、在装好刮泥板后还要将工作桥用人工推着转一圈看看所安装的尺寸离池底是否合适,一般情况下刮、吸板离池底50mm左右,绝对不能有刮板碰到池底的现象。刮泥板推一圈后离池底尺寸合适了,就可以将所有的连接螺栓固定好。所有刮臂、浓缩栅条、加强支撑都要做到横平竖直,按CJ/T3048-1995标准执行。其它安装其它方面的安装基本上比较简单,现分别说明如下:三角出水堰在安装时先要测定标高,按具体标高安装,标高不得相差2mmo三角堰和混凝土之间要加橡胶密封垫,做到缝隙不漏水。清洁刷安装时注意位置高度要正确,确保清洗效果。浮渣挡板安装时要注意标高。电器安装电器安装为最后,这样做比较安全,另外电器安装较快。电器安装时要注意:所有电线都要用镀锌钢管或专用电线管。集电环安装时要注意碳刷架位置要注意碳刷架位置要正确,电源线要正确,要有防护罩等。电控箱安装在操作比较方便的地方。电器要有专职电工安装。油漆由于在运输和安装过程中所刷油漆都有碰坏,整个刮泥机安装好后一定要重新喷漆,油漆颜色可按用户要求。安全刮泥机安装时所有的工作面都比较危险,我公司有专业的安装队,一般情况下能做到:1 .有安全意识,遵守业主的各项安全措施。2 .工作时戴安全帽,不戴安全帽不进作业区。3 .比较危险的作业时,系好安全带。
