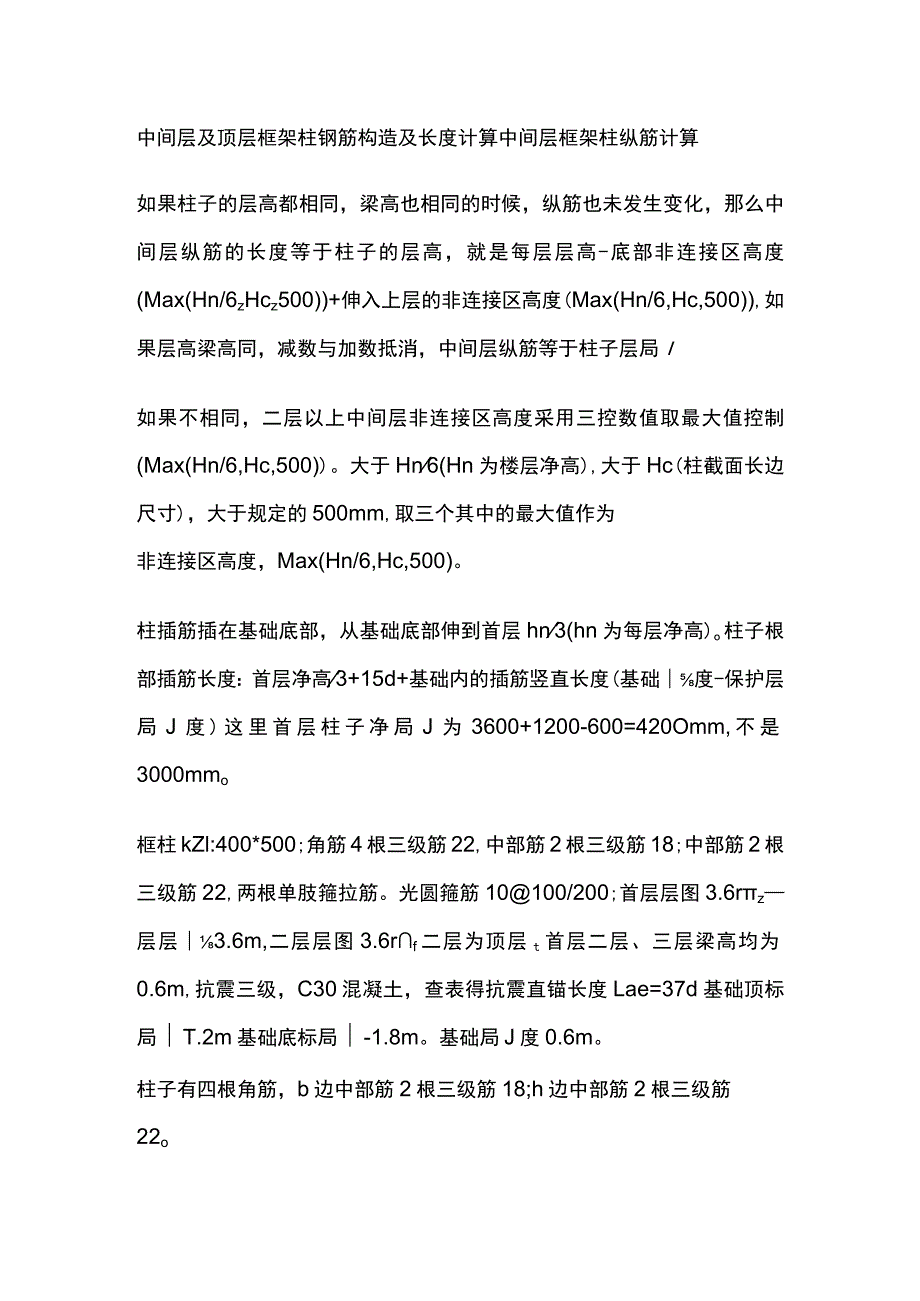

1、中间层及顶层框架柱钢筋构造及长度计算中间层框架柱纵筋计算如果柱子的层高都相同，梁高也相同的时候，纵筋也未发生变化，那么中间层纵筋的长度等于柱子的层高，就是每层层高-底部非连接区高度(Max(Hn/6zHcz500)+伸入上层的非连接区高度(Max(Hn/6,Hc,500),如果层高梁高同，减数与加数抵消，中间层纵筋等于柱子层局I如果不相同，二层以上中间层非连接区高度采用三控数值取最大值控制(Max(Hn/6,Hc,500)。大于Hn6(Hn为楼层净高),大于Hc(柱截面长边尺寸)，大于规定的500mm,取三个其中的最大值作为非连接区高度，Max(Hn/6,Hc,500)。柱插筋插在基础底部，从
2、基础底部伸到首层hn3(hn为每层净高)o柱子根部插筋长度：首层净高3+15d+基础内的插筋竖直长度(基础度-保护层局J度)这里首层柱子净局J为3600+1200-600=420Omm,不是3000mmo框柱kZl:400*500;角筋4根三级筋22,中部筋2根三级筋18;中部筋2根三级筋22,两根单肢箍拉筋。光圆箍筋10100/200;首层层图3.6rz层层3.6m,二层层图3.6rf二层为顶层t首层二层、三层梁高均为0.6m,抗震三级，C30混凝土，查表得抗震直锚长度Lae=37d基础顶标局T.2m基础底标局-1.8m。基础局J度0.6m。柱子有四根角筋，b边中部筋2根三级筋18;h边中部

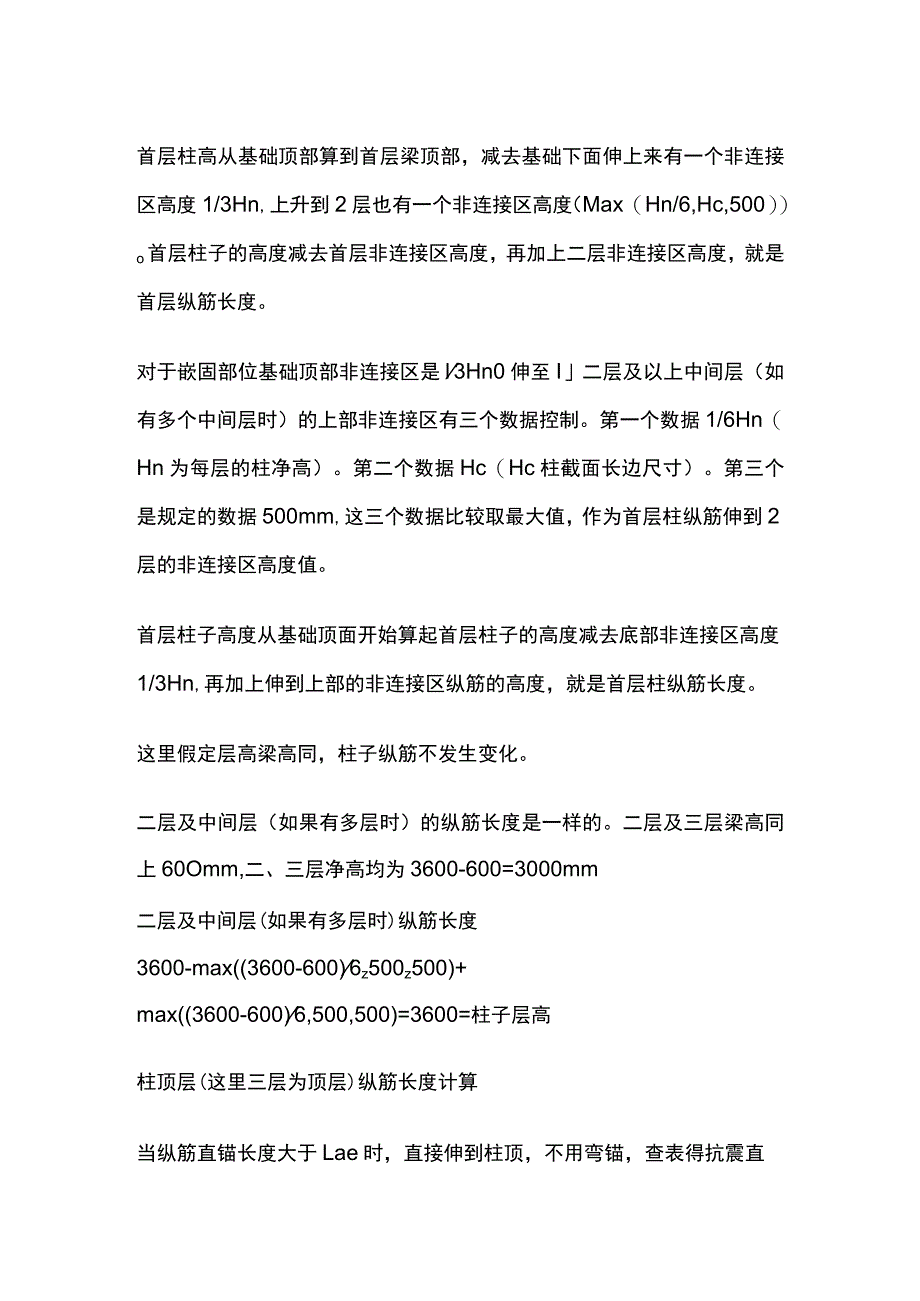

3、筋2根三级筋22o首层柱高从基础顶部算到首层梁顶部，减去基础下面伸上来有一个非连接区高度1/3Hn,上升到2层也有一个非连接区高度（Max（Hn/6,Hc,500）o首层柱子的高度减去首层非连接区高度，再加上二层非连接区高度，就是首层纵筋长度。对于嵌固部位基础顶部非连接区是l3Hn0伸至I二层及以上中间层（如有多个中间层时）的上部非连接区有三个数据控制。第一个数据1/6Hn（Hn为每层的柱净高）。第二个数据Hc（Hc柱截面长边尺寸）。第三个是规定的数据500mm,这三个数据比较取最大值，作为首层柱纵筋伸到2层的非连接区高度值。首层柱子高度从基础顶面开始算起首层柱子的高度减去底部非连接区高度1/

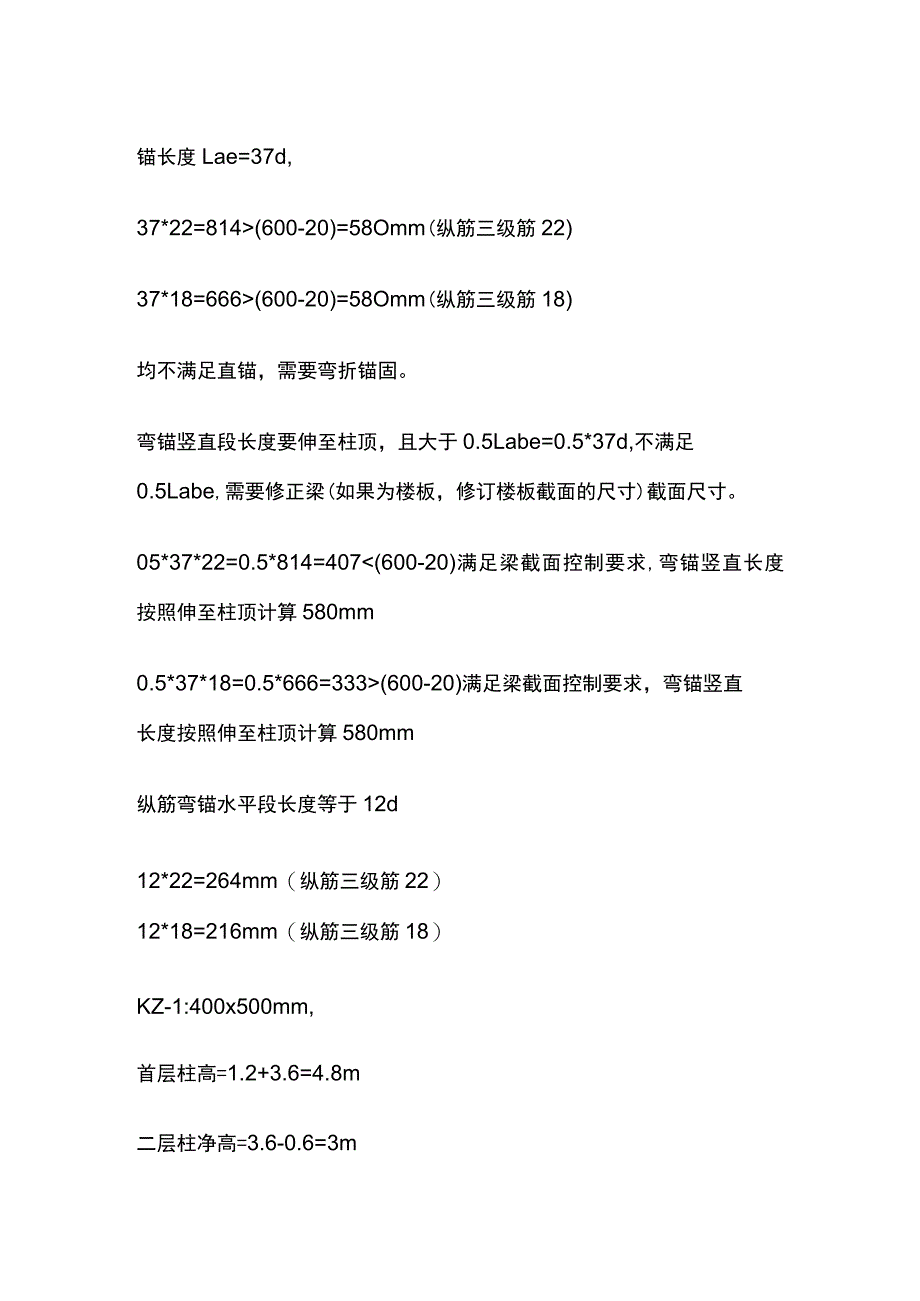

4、3Hn,再加上伸到上部的非连接区纵筋的高度，就是首层柱纵筋长度。这里假定层高梁高同，柱子纵筋不发生变化。二层及中间层（如果有多层时）的纵筋长度是一样的。二层及三层梁高同上60Omm,二、三层净高均为3600-600=3000mm二层及中间层(如果有多层时)纵筋长度3600-max(3600-600)6z500z500)+max(3600-600)6,500,500)=3600=柱子层高柱顶层(这里三层为顶层)纵筋长度计算当纵筋直锚长度大于Lae时，直接伸到柱顶，不用弯锚，查表得抗震直锚长度Lae=37d,37*22=814(600-20)=58Omm(纵筋三级筋22)37*18=666(600
5、-20)=58Omm(纵筋三级筋18)均不满足直锚，需要弯折锚固。弯锚竖直段长度要伸至柱顶，且大于0.5Labe=0.5*37d,不满足0.5Labe,需要修正梁(如果为楼板，修订楼板截面的尺寸)截面尺寸。05*37*22=0.5*814=407(600-20)满足梁截面控制要求，弯锚竖直长度按照伸至柱顶计算580mm纵筋弯锚水平段长度等于12d12*22=264mm（纵筋三级筋22）12*18=216mm（纵筋三级筋18）KZ-1:400x500mm,首层柱高=1.2+3.6=4.8m二层柱净高=3.6-0.6=3m三层柱净高=3.6-0.6=3m,这里假定三层为顶层。顶层中柱纵筋长度二顶层三层净高-下端伸上来的三层非连接区高度+顶层三层节点内锚固竖直高度及水平长度(这里为什么用净高，顶部三层纵筋不外伸出，直接在三层节点处锚固，三层净高-下部三层非连接区高度十三层顶部节点内锚固长度)顶层层柱纵筋1(三级筋22,8根)(3600-600)-max(3600-600)6z500z500)+(600-20+12*22)=3244mm(单根纵筋三级筋22长度)。顶层柱纵筋2(三级筋18,2根)(3600-600)-max(3600-600)6z500z500)+(600-20+12*18)=3296mm(单根纵筋三级筋18长度)
