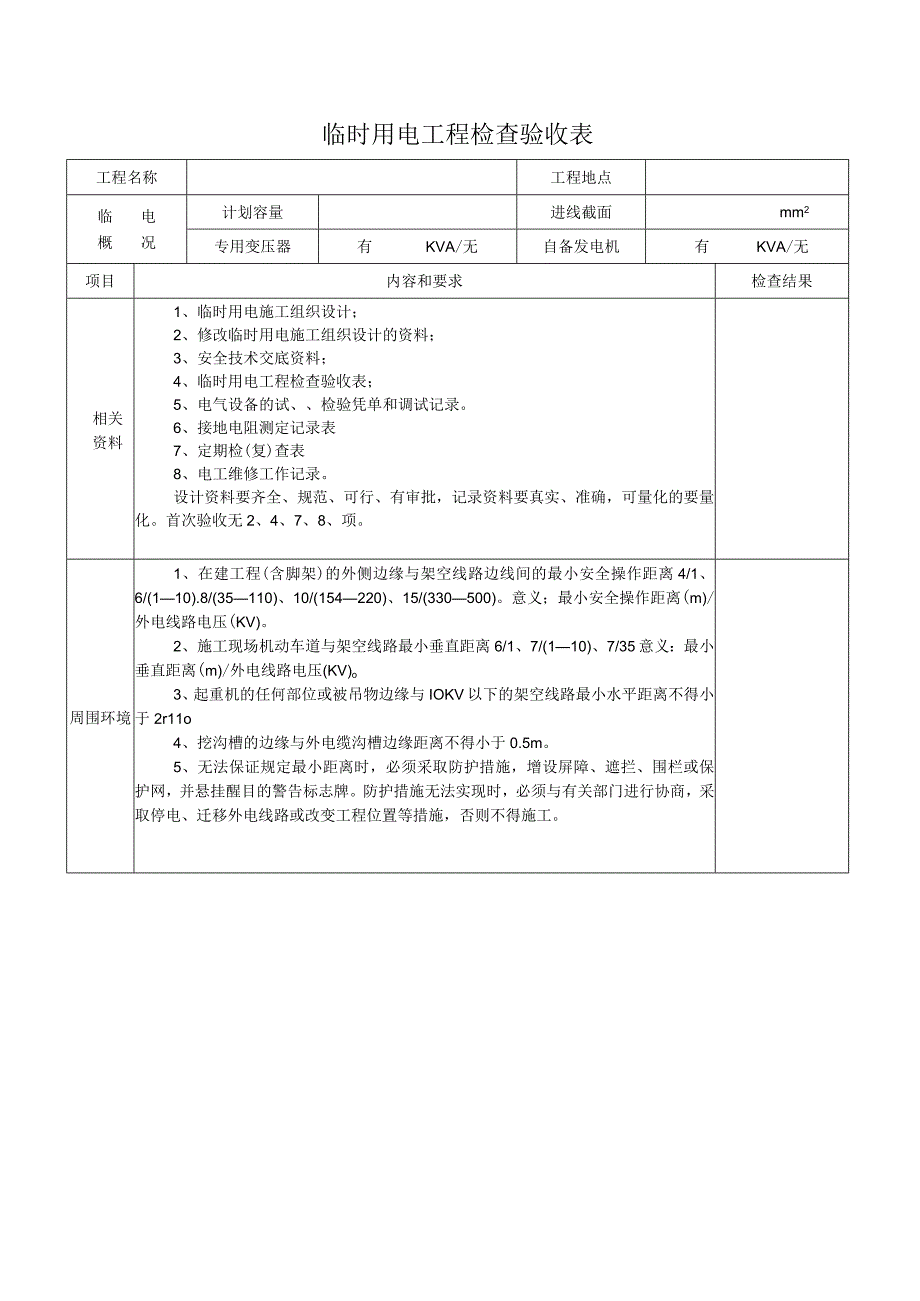

1、临时用电工程检查验收表工程名称工程地点临电概况计划容量进线截面mm2专用变压器有KVA/无自备发电机有KVA/无项目内容和要求检查结果相关资料1、临时用电施工组织设计;2、修改临时用电施工组织设计的资料;3、安全技术交底资料;4、临时用电工程检查验收表;5、电气设备的试、检验凭单和调试记录。6、接地电阻测定记录表7、定期检(复)查表8、电工维修工作记录。设计资料要齐全、规范、可行、有审批,记录资料要真实、准确,可量化的要量化。首次验收无2、4、7、8、项。周围环境1、在建工程(含脚架)的外侧边缘与架空线路边线间的最小安全操作距离4/1、6/(110).8/(35110)、10/(154220)

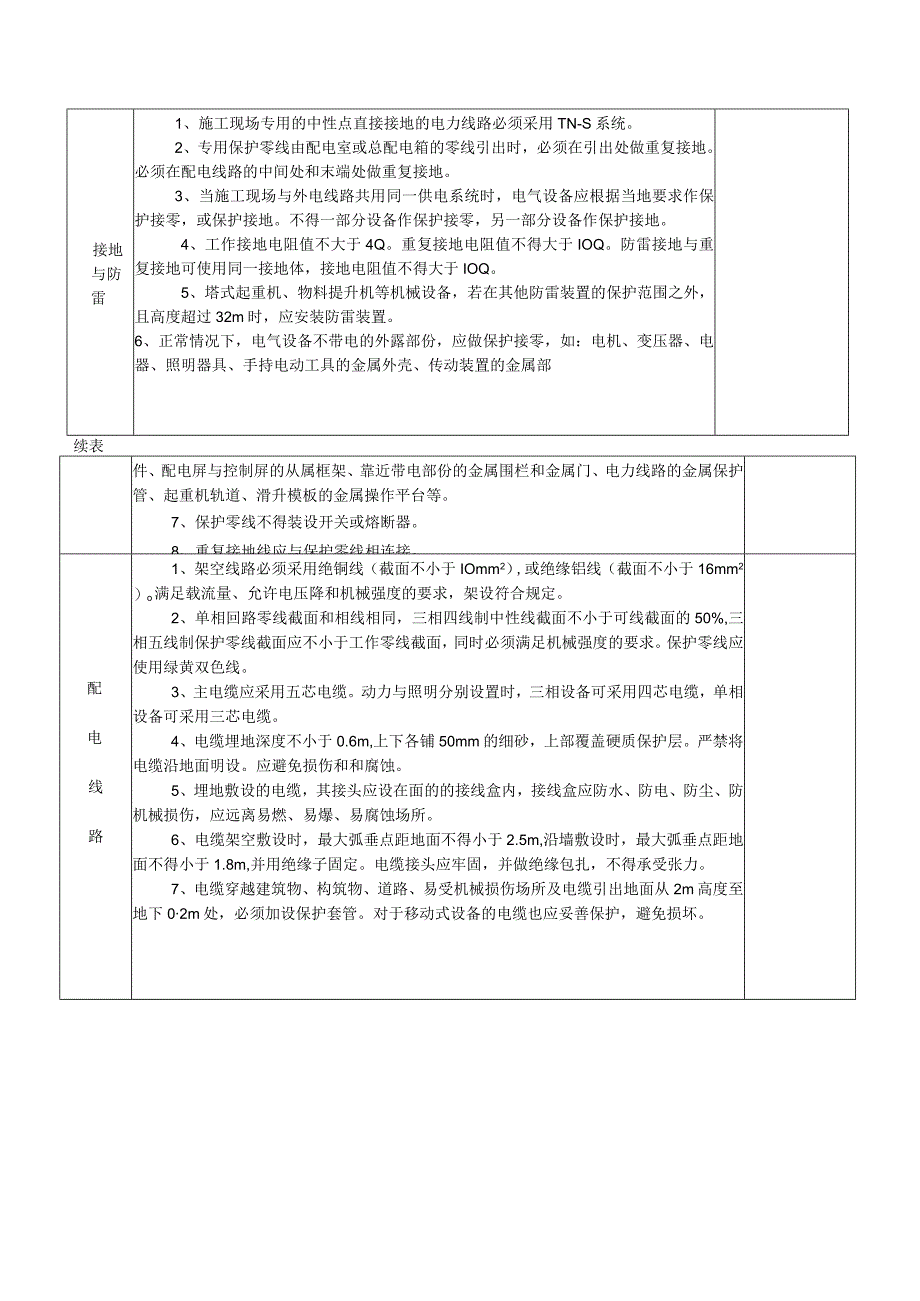

2、、15/(330500)。意义;最小安全操作距离(m)/外电线路电压(KV)。2、施工现场机动车道与架空线路最小垂直距离6/1、7/(110)、7/35意义:最小垂直距离(m)/外电线路电压(KV)o3、起重机的任何部位或被吊物边缘与IOKV以下的架空线路最小水平距离不得小于2r11o4、挖沟槽的边缘与外电缆沟槽边缘距离不得小于0.5m。5、无法保证规定最小距离时,必须采取防护措施,增设屏障、遮拦、围栏或保护网,并悬挂醒目的警告标志牌。防护措施无法实现时,必须与有关部门进行协商,采取停电、迁移外电线路或改变工程位置等措施,否则不得施工。接地与防雷1、施工现场专用的中性点直接接地的电力线路必须采

3、用TN-S系统。2、专用保护零线由配电室或总配电箱的零线引出时,必须在引出处做重复接地。必须在配电线路的中间处和末端处做重复接地。3、当施工现场与外电线路共用同一供电系统时,电气设备应根据当地要求作保护接零,或保护接地。不得一部分设备作保护接零,另一部分设备作保护接地。4、工作接地电阻值不大于4Q。重复接地电阻值不得大于IOQ。防雷接地与重复接地可使用同一接地体,接地电阻值不得大于IOQ。5、塔式起重机、物料提升机等机械设备,若在其他防雷装置的保护范围之外,且高度超过32m时,应安装防雷装置。6、正常情况下,电气设备不带电的外露部份,应做保护接零,如:电机、变压器、电器、照明器具、手持电动工具

4、的金属外壳、传动装置的金属部续表件、配电屏与控制屏的从属框架、靠近带电部份的金属围栏和金属门、电力线路的金属保护管、起重机轨道、滑升模板的金属操作平台等。7、保护零线不得装设开关或熔断器。8、重复接地线应与保护零线相连接。配电线路1、架空线路必须采用绝铜线(截面不小于IOmm2),或绝缘铝线(截面不小于16mm2)o满足载流量、允许电压降和机械强度的要求,架设符合规定。2、单相回路零线截面和相线相同,三相四线制中性线截面不小于可线截面的50%,三相五线制保护零线截面应不小于工作零线截面,同时必须满足机械强度的要求。保护零线应使用绿黄双色线。3、主电缆应采用五芯电缆。动力与照明分别设置时,三相设

5、备可采用四芯电缆,单相设备可采用三芯电缆。4、电缆埋地深度不小于0.6m,上下各铺50mm的细砂,上部覆盖硬质保护层。严禁将电缆沿地面明设。应避免损伤和和腐蚀。5、埋地敷设的电缆,其接头应设在面的的接线盒内,接线盒应防水、防电、防尘、防机械损伤,应远离易燃、易爆、易腐蚀场所。6、电缆架空敷设时,最大弧垂点距地面不得小于2.5m,沿墙敷设时,最大弧垂点距地面不得小于1.8m,并用绝缘子固定。电缆接头应牢固,并做绝缘包扎,不得承受张力。7、电缆穿越建筑物、构筑物、道路、易受机械损伤场所及电缆引出地面从2m高度至地下02m处,必须加设保护套管。对于移动式设备的电缆也应妥善保护,避免损坏。配电箱(室)

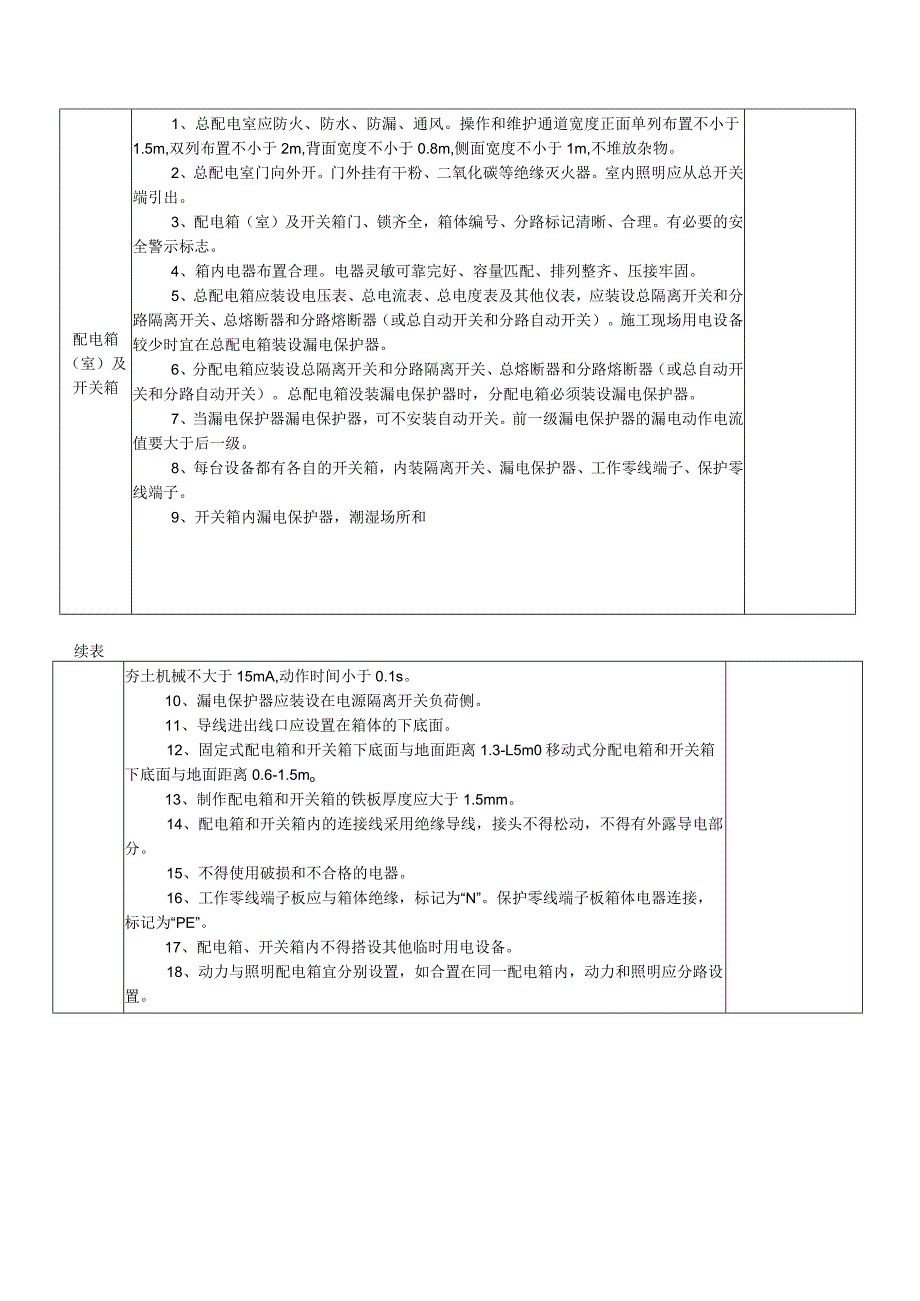

6、及开关箱1、总配电室应防火、防水、防漏、通风。操作和维护通道宽度正面单列布置不小于1.5m,双列布置不小于2m,背面宽度不小于0.8m,侧面宽度不小于1m,不堆放杂物。2、总配电室门向外开。门外挂有干粉、二氧化碳等绝缘灭火器。室内照明应从总开关端引出。3、配电箱(室)及开关箱门、锁齐全,箱体编号、分路标记清晰、合理。有必要的安全警示标志。4、箱内电器布置合理。电器灵敏可靠完好、容量匹配、排列整齐、压接牢固。5、总配电箱应装设电压表、总电流表、总电度表及其他仪表,应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器(或总自动开关和分路自动开关)。施工现场用电设备较少时宜在总配电箱装设漏电保护器。

7、6、分配电箱应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器(或总自动开关和分路自动开关)。总配电箱没装漏电保护器时,分配电箱必须装设漏电保护器。7、当漏电保护器漏电保护器,可不安装自动开关。前一级漏电保护器的漏电动作电流值要大于后一级。8、每台设备都有各自的开关箱,内装隔离开关、漏电保护器、工作零线端子、保护零线端子。9、开关箱内漏电保护器,潮湿场所和续表夯土机械不大于15mA,动作时间小于0.1s。10、漏电保护器应装设在电源隔离开关负荷侧。11、导线进出线口应设置在箱体的下底面。12、固定式配电箱和开关箱下底面与地面距离1.3-L5m0移动式分配电箱和开关箱下底面与地面距离0.6-1

8、.5mo13、制作配电箱和开关箱的铁板厚度应大于1.5mm。14、配电箱和开关箱内的连接线采用绝缘导线,接头不得松动,不得有外露导电部分。15、不得使用破损和不合格的电器。16、工作零线端子板应与箱体绝缘,标记为“N”。保护零线端子板箱体电器连接,标记为“PE”。17、配电箱、开关箱内不得搭设其他临时用电设备。18、动力与照明配电箱宜分别设置,如合置在同一配电箱内,动力和照明应分路设置。机械和电动工具1、塔式起重机、施工电梯等机械除应做好保护接零外,还必须做重复接地。2、行走式塔式起重机应在轨道两端各设一组接地装置,两条轨道做环形电气连接,对较长轨道,每隔30m应加一组接地装置。3、塔式起重机

9、的供电电缆不得拖地行走。4、一般场所应选用II类手持电动工具,装设额定漏电动作电流不大于15mA、时间小于0.1s的漏电保护器。若选用I类手持电动工具,还必须保护接零。5、手持电动工具电动的外壳、手柄、插头、开关必须完好。负荷线必须用耐气候型的橡皮护套铜芯软电缆,不得有接头。6、使用夯土机械必须穿戴绝缘用品,操作抚手必须采取绝缘措施。7、有振动的机械设备,其保护接零线的接点不少于两处。8、交流电焊机一次侧电源线长度不大于5m,进线处必须设置防护罩,二次侧电缆(焊把线)长度不应大于30m。电焊机壳必须做保护接零,并配置自动开关、漏电保护器、触电保护器。如触电保护器同时具备自动开关和漏电保护功能,

10、则仅有触电保护器即可。9、容量大于5.5KW的动力电路应采用自动开关电器控制。照明1、室外灯具高度不得低于3m,室内不得低于2.4m。室内灯具高度不得低于2.4m时电源电压不大于36V。使用行灯时电源电压应不大于36V灯泡外部有防护罩,绝缘良好。2、灯具的金属外壳及其他电器具的金属外壳都须做保护接零。3、潮湿和易触及带电体的场所照明电压不得大于24V。在特别潮湿易场所、导电良好地面、锅炉或金属容器内工作的照明电源电压不得大于12V4、照明变压器必须使用双绕组型,严禁使用自耦变压器。5、照明系统中每一个单相回路上,灯具和插座不宜超过25个。6、一个工作场所不得只装设局部照明。7、照明线路须装设漏电保护器,8、线路应妥善布设,无老化、破皮、乱接现象,接头包扎牢固,绝缘良好。续表9、严禁用大地作相线或零线。10、任何电器、灯具的相线都必须经开关控制。其他结论和签字项目经理:电气主管:现场电工:年月日本表一式两份,一份归档,一份电工保留。
