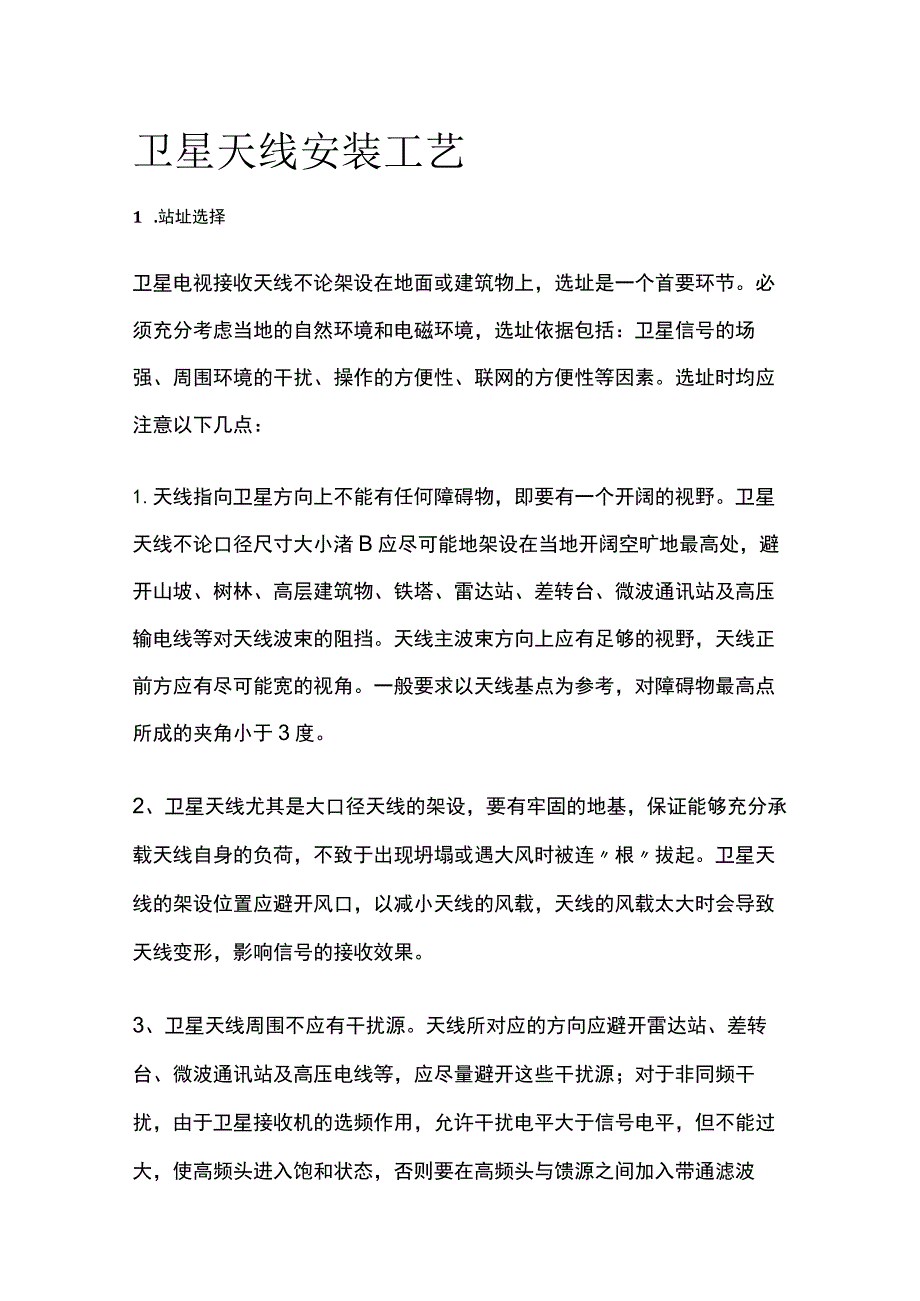

卫星天线安装工艺全套.docx_第1页
第1页 / 共6页

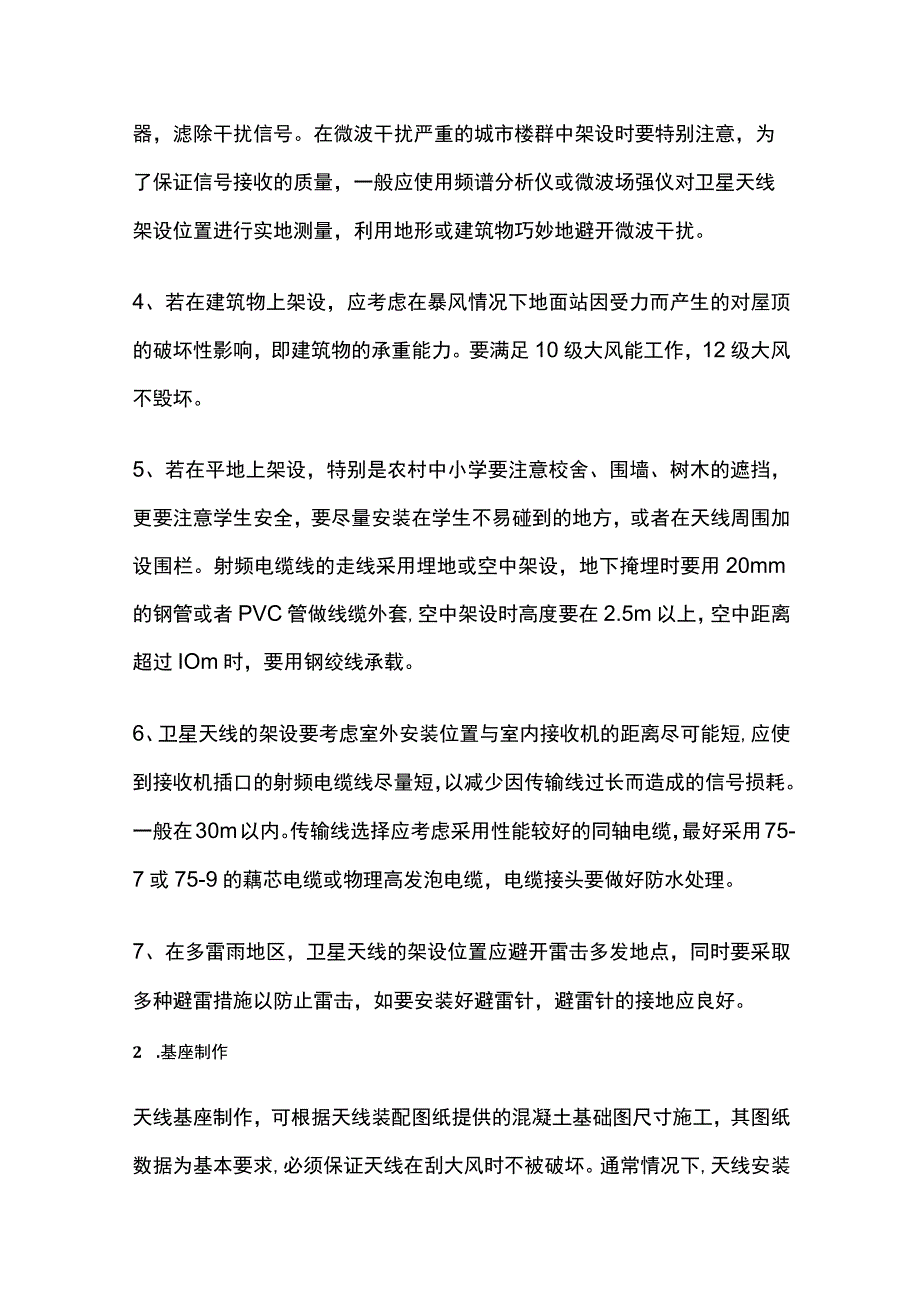

卫星天线安装工艺全套.docx_第2页
第2页 / 共6页

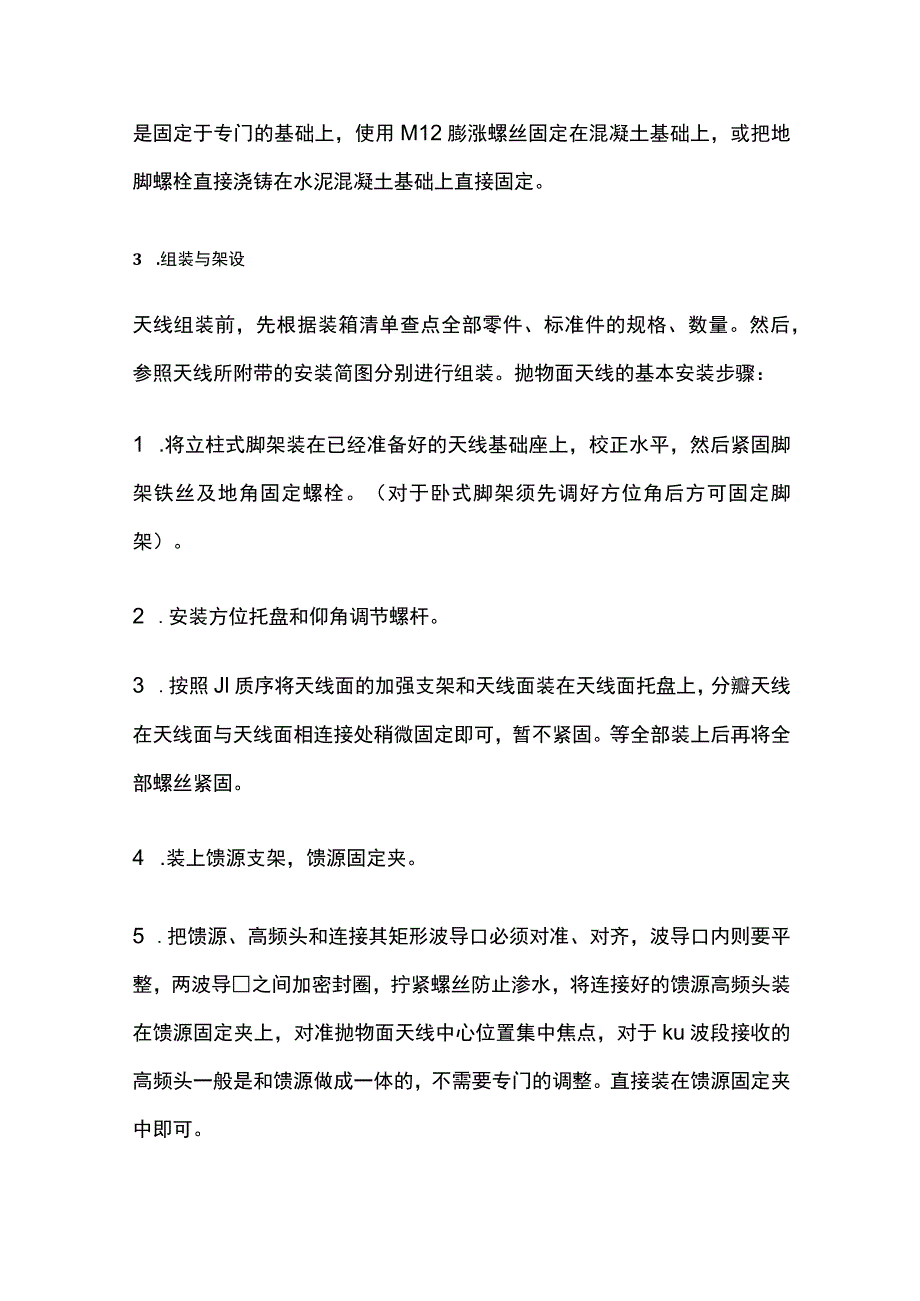

卫星天线安装工艺全套.docx_第3页
第3页 / 共6页
卫星天线安装工艺全套.docx_第4页
第4页 / 共6页
卫星天线安装工艺全套.docx_第5页
第5页 / 共6页
卫星天线安装工艺全套.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《卫星天线安装工艺全套.docx》由会员分享,可在线阅读,更多相关《卫星天线安装工艺全套.docx(6页珍藏版)》请在第壹文秘上搜索。

1、卫星天线安装工艺1 .站址选择卫星电视接收天线不论架设在地面或建筑物上,选址是一个首要环节。必须充分考虑当地的自然环境和电磁环境,选址依据包括:卫星信号的场强、周围环境的干扰、操作的方便性、联网的方便性等因素。选址时均应注意以下几点:1.天线指向卫星方向上不能有任何障碍物,即要有一个开阔的视野。卫星天线不论口径尺寸大小渚B应尽可能地架设在当地开阔空旷地最高处,避开山坡、树林、高层建筑物、铁塔、雷达站、差转台、微波通讯站及高压输电线等对天线波束的阻挡。天线主波束方向上应有足够的视野,天线正前方应有尽可能宽的视角。一般要求以天线基点为参考,对障碍物最高点所成的夹角小于3度。2、卫星天线尤其是大口径

2、天线的架设,要有牢固的地基,保证能够充分承载天线自身的负荷,不致于出现坍塌或遇大风时被连根拔起。卫星天线的架设位置应避开风口,以减小天线的风载,天线的风载太大时会导致天线变形,影响信号的接收效果。3、卫星天线周围不应有干扰源。天线所对应的方向应避开雷达站、差转台、微波通讯站及高压电线等,应尽量避开这些干扰源;对于非同频干扰,由于卫星接收机的选频作用,允许干扰电平大于信号电平,但不能过大,使高频头进入饱和状态,否则要在高频头与馈源之间加入带通滤波器,滤除干扰信号。在微波干扰严重的城市楼群中架设时要特别注意,为了保证信号接收的质量,一般应使用频谱分析仪或微波场强仪对卫星天线架设位置进行实地测量,利

3、用地形或建筑物巧妙地避开微波干扰。4、若在建筑物上架设,应考虑在暴风情况下地面站因受力而产生的对屋顶的破坏性影响,即建筑物的承重能力。要满足10级大风能工作,12级大风不毁坏。5、若在平地上架设,特别是农村中小学要注意校舍、围墙、树木的遮挡,更要注意学生安全,要尽量安装在学生不易碰到的地方,或者在天线周围加设围栏。射频电缆线的走线采用埋地或空中架设,地下掩埋时要用20mm的钢管或者PVC管做线缆外套,空中架设时高度要在2.5m以上,空中距离超过IOm时,要用钢绞线承载。6、卫星天线的架设要考虑室外安装位置与室内接收机的距离尽可能短,应使到接收机插口的射频电缆线尽量短,以减少因传输线过长而造成的

4、信号损耗。一般在30m以内。传输线选择应考虑采用性能较好的同轴电缆,最好采用75-7或75-9的藕芯电缆或物理高发泡电缆,电缆接头要做好防水处理。7、在多雷雨地区,卫星天线的架设位置应避开雷击多发地点,同时要采取多种避雷措施以防止雷击,如要安装好避雷针,避雷针的接地应良好。2 .基座制作天线基座制作,可根据天线装配图纸提供的混凝土基础图尺寸施工,其图纸数据为基本要求,必须保证天线在刮大风时不被破坏。通常情况下,天线安装是固定于专门的基础上,使用M12膨涨螺丝固定在混凝土基础上,或把地脚螺栓直接浇铸在水泥混凝土基础上直接固定。3 .组装与架设天线组装前,先根据装箱清单查点全部零件、标准件的规格、

5、数量。然后,参照天线所附带的安装简图分别进行组装。抛物面天线的基本安装步骤:1 .将立柱式脚架装在已经准备好的天线基础座上,校正水平,然后紧固脚架铁丝及地角固定螺栓。(对于卧式脚架须先调好方位角后方可固定脚架)。2 .安装方位托盘和仰角调节螺杆。3 .按照Jl质序将天线面的加强支架和天线面装在天线面托盘上,分瓣天线在天线面与天线面相连接处稍微固定即可,暂不紧固。等全部装上后再将全部螺丝紧固。4 .装上馈源支架,馈源固定夹。5 .把馈源、高频头和连接其矩形波导口必须对准、对齐,波导口内则要平整,两波导之间加密封圈,拧紧螺丝防止渗水,将连接好的馈源高频头装在馈源固定夹上,对准抛物面天线中心位置集中

6、焦点,对于ku波段接收的高频头一般是和馈源做成一体的,不需要专门的调整。直接装在馈源固定夹中即可。将天线连同支架安装在天线座架上。天线的方位通常有一定的调整范围,应保证在接收方向的左右有足够的调整余地。对于具有方位度盘和俯仰度盘的天线,安装过程中要使方位度盘的0。线与正北方向一致,俯仰度盘的0。与水平面保持一致。正北方向的确定,一般采用指北针(或者指南针)测出地磁北极,再根据当地的磁偏角值进行修正,也可利用北极星和太阳确定。4 .天线的调试天线定位调试卫星天线的定位调试,包括天线的方向(俯仰角和方位角),馈源的位置,极化取向和极化倾斜角调整等项内容。调试天线一般在天线安装场地进行。天线指向角的

7、调整天线指向角的调整即天线定位,它主要包括天线方向指向角调整和天线俯仰指向角调整两个方面:天线方向指向角(方位角)的调整天线安装好以后,将高频头有标牌的一面水平朝上,然后利用指南针找到正南方向,并在天线的正南方向上做好正南的标记。同时应了解要找的卫星方位角是正南偏东还是偏西多少度,然后找一皮尺测量立柱的周长为多少厘米,在用360度除以它,得到每厘米是多少度。然后在用方位角去除以每厘米对应的度数,也就是得到了需要转动多少厘米,即可将天线转到附近位置。天线俯仰指向角(俯仰角)的调整经简单计算与实践得出结论,实际的俯仰角应为:将计算出的理论俯仰角值减去所采用的天线自身形成的误差值(不同天线形成的误差

8、值范围大约在19-23度之间),天线自身所形成的俯仰角误差值是指:当天线口面与地面垂直时,天线波束最大方向与水平线有一夹角,这个夹角就是该天线的俯仰角误差值。如华达L2米天线=22.3如果某地理位置对某颗星的仰角为,则仰角仪的实际读数为=-CX即可。),然后将仰角仪放置在天线口平面上,细调俯仰角使仰角仪指针为计算出的差值(误差在正负一度之间),这一点是天线调试成败的关键。天线极化角的调整天线指向调整前,高频头馈源波导口极化角P预置方向应大致正确,待收到信号后再进行细调,一般只需根据经度差(经度差=卫星所在经度-接收点经度)正负,即可大致判断极化角正负。经度差为正时极化角也为正,经度差为负时极化

9、角也为负,经度差绝对值越大,极化角也越大。5 .高频头的安装与调试高频头的安装较为简单,将高频头的输入波导口与馈源或极化器输出波导口对齐,中间加密封橡胶垫圈,并用螺钉固紧(一体化高频头可直接装在馈源夹上)o高频头的输出端与中频电缆线的相接端头用英制F接头拧紧,并敷上防水粘胶或橡皮防水套,加钢制防水保护管套效果更理想。一体化高频头具体调试步骤如下:1.将高频头固定在馈源支架中,并调整好焦距;高频头上的中心刻度应位于正上方。2、将高频头的输出端与中频电缆线的相接端头用英制F接头接好拧紧,并用防水胶布做好防水处理;3、高频头的安装一定要在不加电的情况下进行。4、高频头的方向本人以其接线头为准,当接收水平极化的信号时,其接线头朝向天线面的右侧或左侧(指人对着天线面站在正前方);当接收垂直极化的信号时,其接线头朝向天线面的上方或下方;用双极化高频头时,其上面刻度的O格线朝向左或右侧。如收到图象还不理想时,还要微调高频头的方向和馈源离天线面的高度,使图象声音都达到最佳状态。
