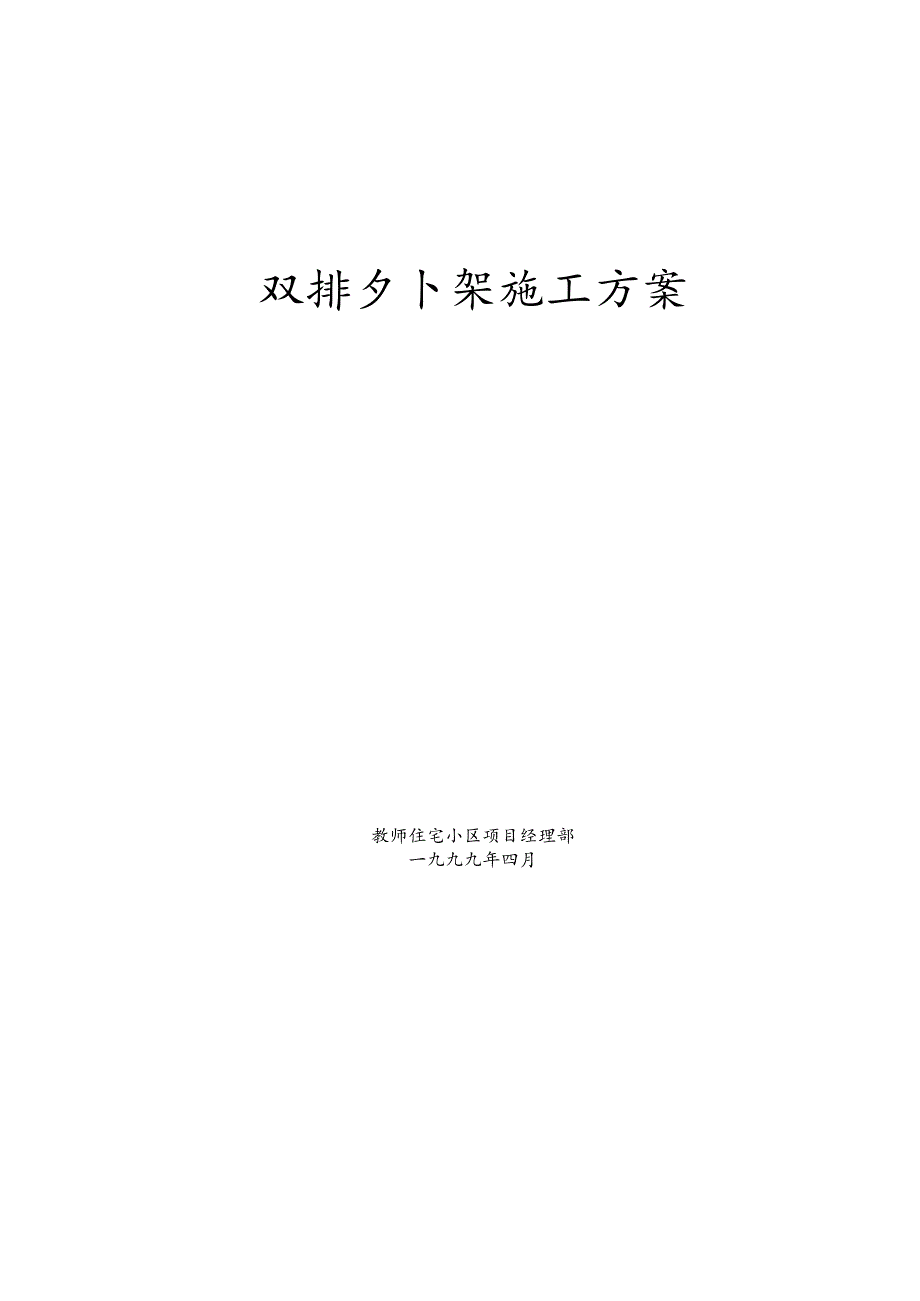

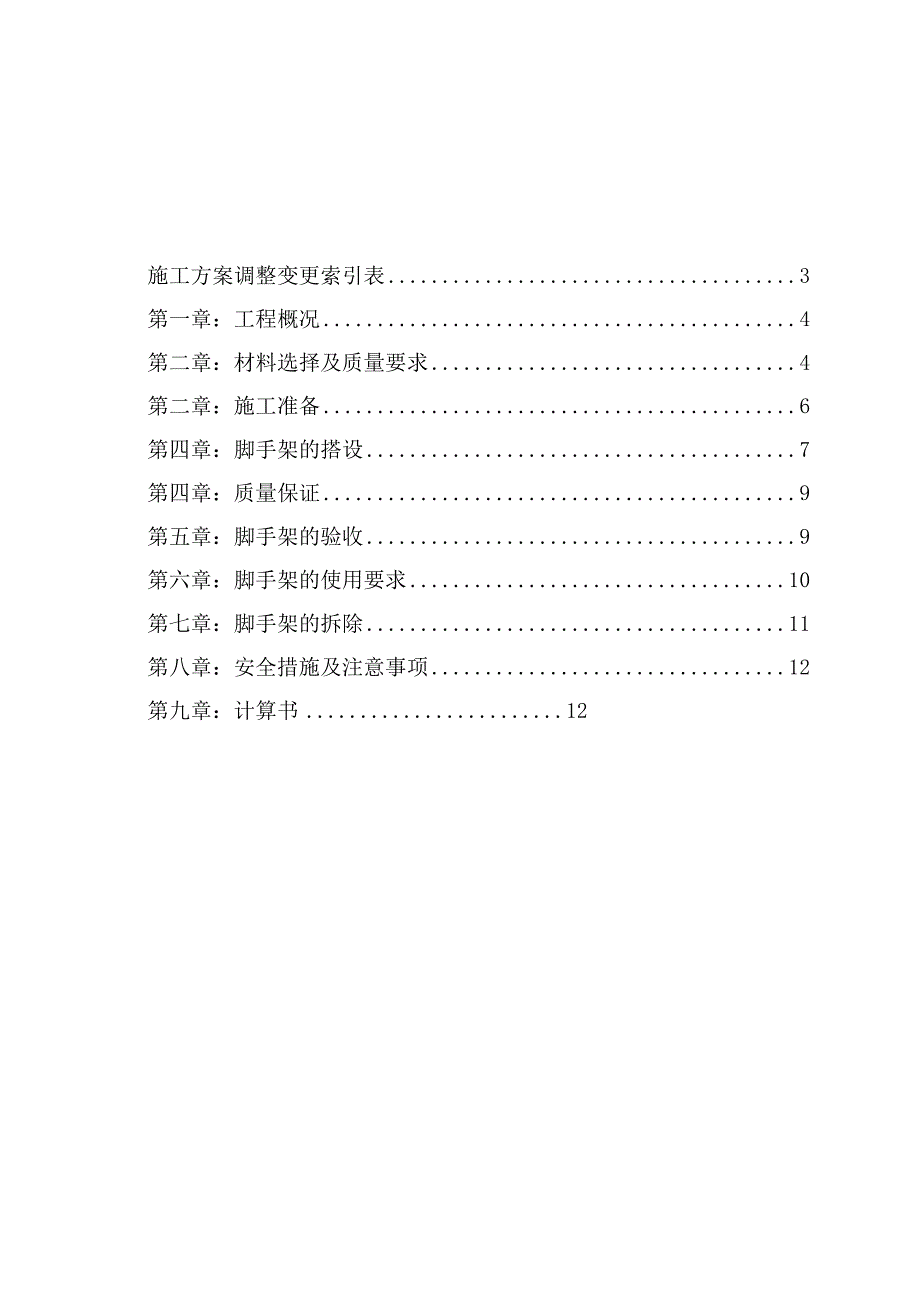

1、双排夕卜架施工方案教师住宅小区项目经理部一九九九年四月施工方案调整变更索引表3第一章：工程概况4第二章：材料选择及质量要求4第二章：施工准备6第四章：脚手架的搭设7第四章：质量保证9第五章：脚手架的验收9第六章：脚手架的使用要求10第七章：脚手架的拆除11第八章：安全措施及注意事项12第九章：计算书12施工方案调整变更索引表序号页码章节号更改内容更改人日期更改单号备注第一章：工程概况教师住宅小区工程位于市海淀区清华园南侧，是以住宅为主、包括商场等配套设施组成的建筑群体。中建一局集团四公司承建该工程中的89两栋高层塔式住宅和1012*两栋多层院士住宅，四栋住宅总建筑面积约为46400平方米。8楼
2、地上二十层，地下二层；9楼地上十八层，地下二层，结构形式为全浇剪力墙结构；1012*两栋多层底下部分均为半地下室，10口楼地上六层，最大建筑高度19.4m,结构形式为内浇外砌；12*楼地上九层，最大建筑高度27.5m,为全现浇钢筋混凝土结构。1012楼在回填土施工完毕后均采用双排外架供结构施工使用。10楼架子高度20m、12#楼架子高度28m。第二章：材料选择及质量要求本工程外脚手架采用扣件式钢管脚手架、钢制或木制脚手板和密目安全网，在选材方面需遵循以下原则。2.1钢管：采用外径中48m,壁厚35n三的焊接钢管。2.Ll钢管端部切口平整，严禁使用有严重锈蚀、弯曲、压扁或裂纹的钢管。2.L2用于
3、立杆、大横杆、剪刀撑和斜杆的钢管长度应为46m,其重量不超过25kgo2.1.3钢管材质宜使用力学性能适中的Q235钢，其材质应符合碳素结构钢(GB700-88)的相应规定。2.2扣件：本工程脚手架扣件共采用三种：直角扣件、旋转扣件和对接扣件。2.2.1应使用与钢管管径相匹配的扣件，以保证二者的贴合面紧密严实，扣紧时接触良好，保证扣件与钢管间的摩擦力。2.2.2严禁使用有脆裂变形、滑丝、锈蚀等的扣件，禁止使用未经检验或加工不合格的扣件。2.2.3扣件的活动部份应能灵活转动，旋转扣件的两旋转面间隙小于Immo2.2.4扣件质量应符合建设部的行业标准JGJ-85的标准要求。2.3脚手板：采用钢脚手
4、板或木脚手板。1.1 3.1钢脚手板应选用长3m,宽250mm,厚度50mm规格而且表面有防滑构造的脚手板。1.3 .2木脚手板应采用材质为不低于国家11等材标准的杉木或松木板，其板厚度不小于50mm,板宽宜200-250mm,板长为4m。禁止使用有腐朽、裂缝、斜纹及大横透节等缺陷的板材。1.4 其它辅助材料；用于绑扎、连接、围护和固定等作用的其它材料，如镀锌铁丝、密目安全网、大眼安全网、立杆下部的垫板等都必须符合相应的国家标准或行业标准的规定，以确保施工的正常使用和安全可靠性。1.5 搭设前对进场的脚手架杆件或配件(新、旧材料)进行严格检查，符合要求的才能使用。2. 6所有材料必须满足搭设的
5、要求，做到材料准备充足。2.1 施工前，项目工程管理部、安全监控部和物资部应组织对进场材料的质量和数量验收合格后方可用于施工。第三章：施工准备2.2 回填土程工施工完毕且验收合格，以保证立杆有稳固可靠的地基。2.3 在距建筑物外皮2000mm处设置排水沟如图所示。2.4 设计的立杆横距和纵距进行放线定位。2.5 设垫板并安放立杆底座，应保证位置准确、垫板铺放平稳、不得悬空。2.6 确架子的搭设顺序放置纵向扫地杆自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定（固定立杆底端前，应确保立杆垂直），每边竖起3-4根立杆后装第一步大横杆（与各立杆扣接固定）和第一步
6、小横杆（靠近立杆并与大横杆扣接固定）、校正立杆垂直和横杆水平使其符合要求后，按40-60Nm力矩拧紧扣件螺栓，形成构架的起始段一一按上述要求依次向前延伸搭设，直至第一步交圈完成。交圈后，再全面检查一边构架质量和地基情况，严格确保设计要求和构架质量一一设置连墙件（或加抛撑）一一按第一步架的作业程序和要求搭设第二步、第三一一随搭设进程及时装设连墙件和剪刀撑一一装设作业层间横杆、铺设脚手板和装设作业层栏杆、挡脚板、安全网。第四章：脚手架的搭设3. 1为体现施工现场安全文明施工管理水平，双排外架里面密目安全网挂设在脚手架内侧，因此立杆间距、横杆水平、小横杆外露长度，剪刀撑的顺直、剪刀撑的间距等必须统一
7、，以达到外架的文明施工标准。4. 2为保证剪刀撑的顺直，同时充分考虑剪刀撑的安全作用，剪刀撑采用对接扣件连接（保证钢管和对接扣件的质量和必要日常检查），并采用双杆并行形式。3 .3垫木垂直于墙面放置可选用200Omnl长板材，平行于墙面放置则应采用400Omm长板材。4 .4本外架采用单立杆，立杆横距100Omm（IlOOmnl用于12#楼），纵距1500mm。为便于外墙大钢模的施工，内立杆与外墙距离可控制在35OnlnI范围内。3.5大横杆步距135OnImo1.1.1 1支设时，上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一。1.1.2 同一排大横杆的
8、水平偏差不大于该片脚手架总长度的1/250,且不大于50mmo1.1.3 相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受压情况。3. 5.4对接扣件的开口方向应当向上或向内设置。3.1 5.5杆件在结扎处之端头伸出盖板边缘长度不小于100nIm（但应当保持一致）O3.6 小横杆贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。在相邻立杆之间根据需要加设1根或2根。在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。3.7 剪刀撑每隔7根立杆设置一道。3.7.1 剪刀撑的底部要插到垫板处，每根剪刀撑联系7根立杆，斜杆与地面夹角为60oo3.7.2 剪刀撑沿架高连续布置，在相邻两排剪
9、刀撑之间，每隔15m高加设一组长剪刀撑。3.7.3 7.3剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应增加24个扣结点。3.7.4 剪刀撑采取对接方式，则应采用双根立杆，并错开接头。3.8 连墙件：可按三步三跨设置，且连墙件应设置在楼板附近等具有较好抗水平力作用的结构部位，由于本工程双排架子高度大于20米，因此连墙点竖向间距小于等于4米。3.9 水平斜拉杆设置在有连墙杆的步架平面内，以加强脚手架的横向刚度。3.10 脚手架的操作面必须铺满、铺严、铺平脚手板，其外侧应设两道护身栏杆和一道挡脚板，里侧除了设置挡脚板外，增加一道水平护栏，还须立挂密目安全网，下口采用密目安全网
10、封严。3.11 操作层施工时，应在其下面兜挂大眼安全网。第四章：质量保证4. 1脚手架必须经过安全员验收合格后方可使用。作业人员必须认真戴好安全帽、系好安全带。4. 2操作架上严禁集中堆放不必要的施工材料或重大荷载。4.3 在架子的使用过程中，要做好日常的维护、保养工作。派专门人员定期检查钢管、扣件、脚手板及安全网的使用情况，遇有问题及时解决。4.4 架子需拆除时，应由架子工负责拆除，非专业人员不得随意拆卸。4.5 其他未述要求按照有关架子安全技术要求和规范进行施工。4. 6外观质量:4.6.1安全总体颜色应当一致，每一立面安全网的颜色不得出现过大色差，安全网挂设必须紧凑，表面绷紧。4.6.2
11、脚手架钢管颜色必须统一、一致。第五章：脚手架的验收5. 1脚手架的验收和日常检查按照以下规定进行，检查合格后，方允许使用或继续使用：5. 1.1搭设完毕后；5. 1.2连续使用达六个月；5.1.3施工中中途停止使用超过15天，在重新使用之前；5. 1.4在受到暴风或大雨、地震等强力因素作用之后；5.1 .5在使用过程中发现显著变形、沉降、拆除杆件和拉结及安全隐患存在的情况时。5.2 脚手架地基必须坚实，无积水，垫板符合标准要求。5.3 3脚手架立杆垂直度应l300,且应同时控制其最大垂直偏差值：当脚手架高度W20m时不大于50mm；当脚手架高度22Onl时不大于75mm。5.4 纵向大横杆的水
12、平偏差应l250,且全架长的水平偏差值不大于50mmo5.5 脚手架的节点连接须安全可靠，其中扣件的拧紧程度应控制在扭力矩在4060Nm之间。5.6 脚手架搭设完毕后，需经项目工程管理部、安全监控部和公司安全科共同验收合格后方可使用。第六章：脚手架的使用要求6. 1作业层每1/架面上实用的施工荷载（人、材、机）不得超过2KNm2o6.1 架面上设置的材料应码放整齐稳固，不影响施工操作和人员通行，严禁在架面上奔跑或退行及打闹。6.2 作业人员在架上的最大作业高度以可进行正常操作为度。禁止在架板上加垫器物或单块脚手板以增加高度。6.3 在作业中禁止随意拆除脚手架的基本构件杆件、整体性杆件，连接坚固
13、的连墙件。确因操作要求需要临时拆除时，必须经总包主管人员同意，采取相应弥补措施，并在作业完毕后及时予以恢复。6.4 工人在架上作业中，注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。6.5 人员上下脚手架必须走设安全防护的出入通（楼）道，严禁攀岩脚手架上下。6.6 在每步架作业完成之后，必须将架上剩余材料、物品移至室内。每日收工前清理架面，将架面上材料、物品堆放整齐，垃圾清运出去，在作业期间，及时清理落入安全网内的材料、物品和倾倒垃圾。6.7 每班作业时，先检查有无影响安全作业的问题存在，在排除和解决后方可上架作业，在作业中发现有不安全情况和迹
14、象时，立即停止作业，进行检查解决后才能恢复正常作业，发现异常危险情况立即撤离架上所有作业人员。第七章：脚手架的拆除脚手架搭拆人员必须是经过考核的专业架子工，并持证上岗。连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除。拆除作业应按确定的程序进行拆除。程序是：安全网挡脚板（或侧挡板）脚手板栏杆扶手剪刀撑斜撑杆、拉筋大横杆小横杆立杆。在拆除过程中，凡松开连接的杆、配件应及时拆除运走，避免误扶、误靠已松脱的杆件。拆除的杆、配件严禁向下抛掷，应吊至地面，同时做好配合协调工作，禁止单人进行拆除较重杆件等危险性作业。第八章：安全措施及注意事项1.1 1架子的搭设与拆除必须由架子工来完成。架子工应经过三级安全教育，且须持证上岗。1.2 施工时必须戴好安全帽，系好安全带，穿具有安全性的鞋。1.3 脚手架在搭拆时，地面上应划出危险区，并派专人看护。拆除时严禁操作人员抛扔钢管或扣件。1.4 五级风以上（含五级）时停止搭拆脚手架施。1.5 脚手架必须按楼房与结构拉结牢固，拉结点垂直距离不得超过4m,水平距离不得大于6m。1.6 拉结所用的材料采用钢管，在拉结点处设可靠支顶，不得采用柔性材料进行拉接。8. 7本脚手架工程施工必须满足安全文明样板工地的要求。第九章：计算书9. 1本脚手架计算根据：建筑施工手册第三版
