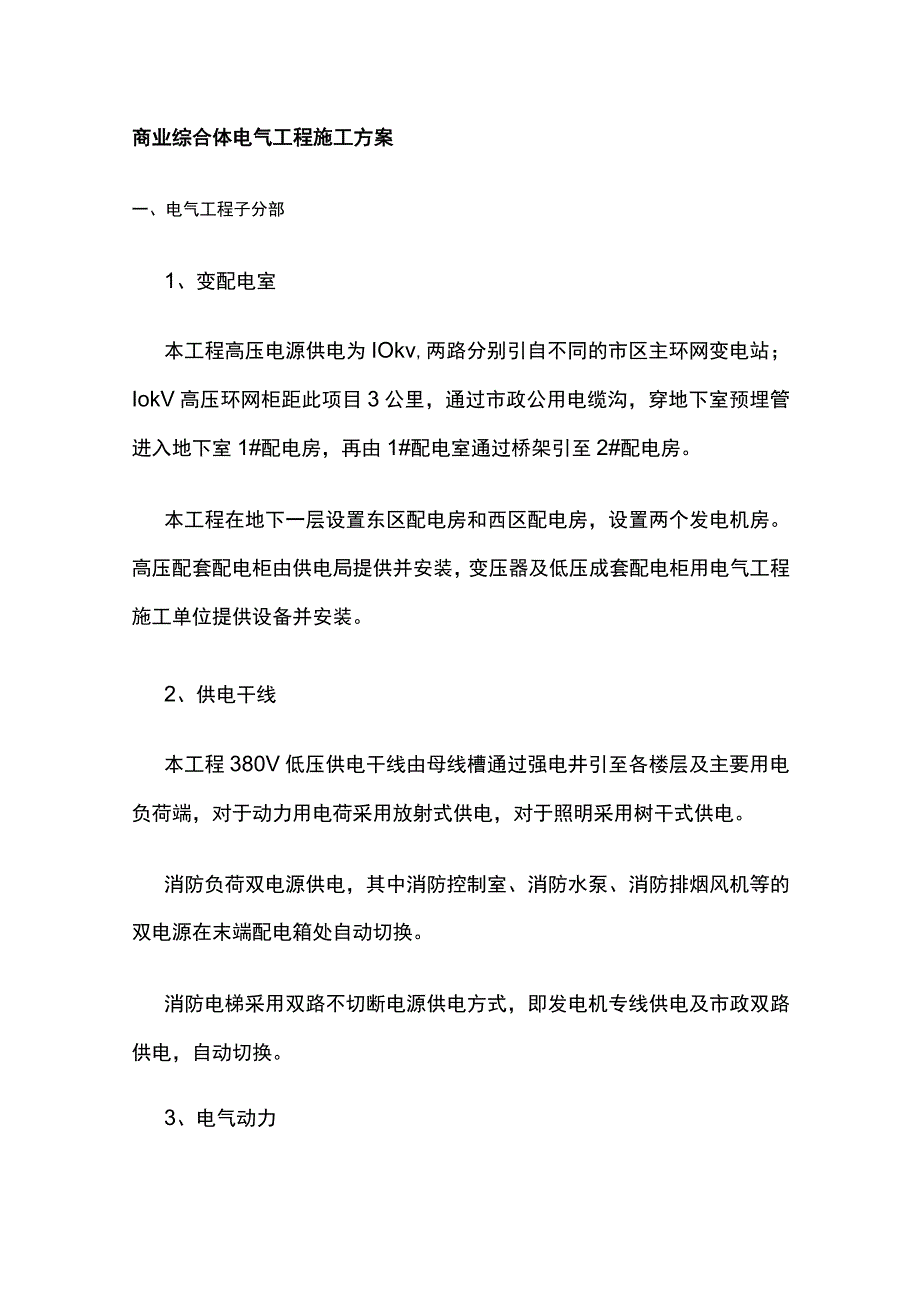

1、商业综合体电气工程施工方案一、电气工程子分部1、变配电室本工程高压电源供电为IOkv,两路分别引自不同的市区主环网变电站；IokV高压环网柜距此项目3公里，通过市政公用电缆沟，穿地下室预埋管进入地下室1#配电房，再由1#配电室通过桥架引至2#配电房。本工程在地下一层设置东区配电房和西区配电房，设置两个发电机房。高压配套配电柜由供电局提供并安装，变压器及低压成套配电柜用电气工程施工单位提供设备并安装。2、供电干线本工程380V低压供电干线由母线槽通过强电井引至各楼层及主要用电负荷端，对于动力用电荷采用放射式供电，对于照明采用树干式供电。消防负荷双电源供电，其中消防控制室、消防水泵、消防排烟风机等

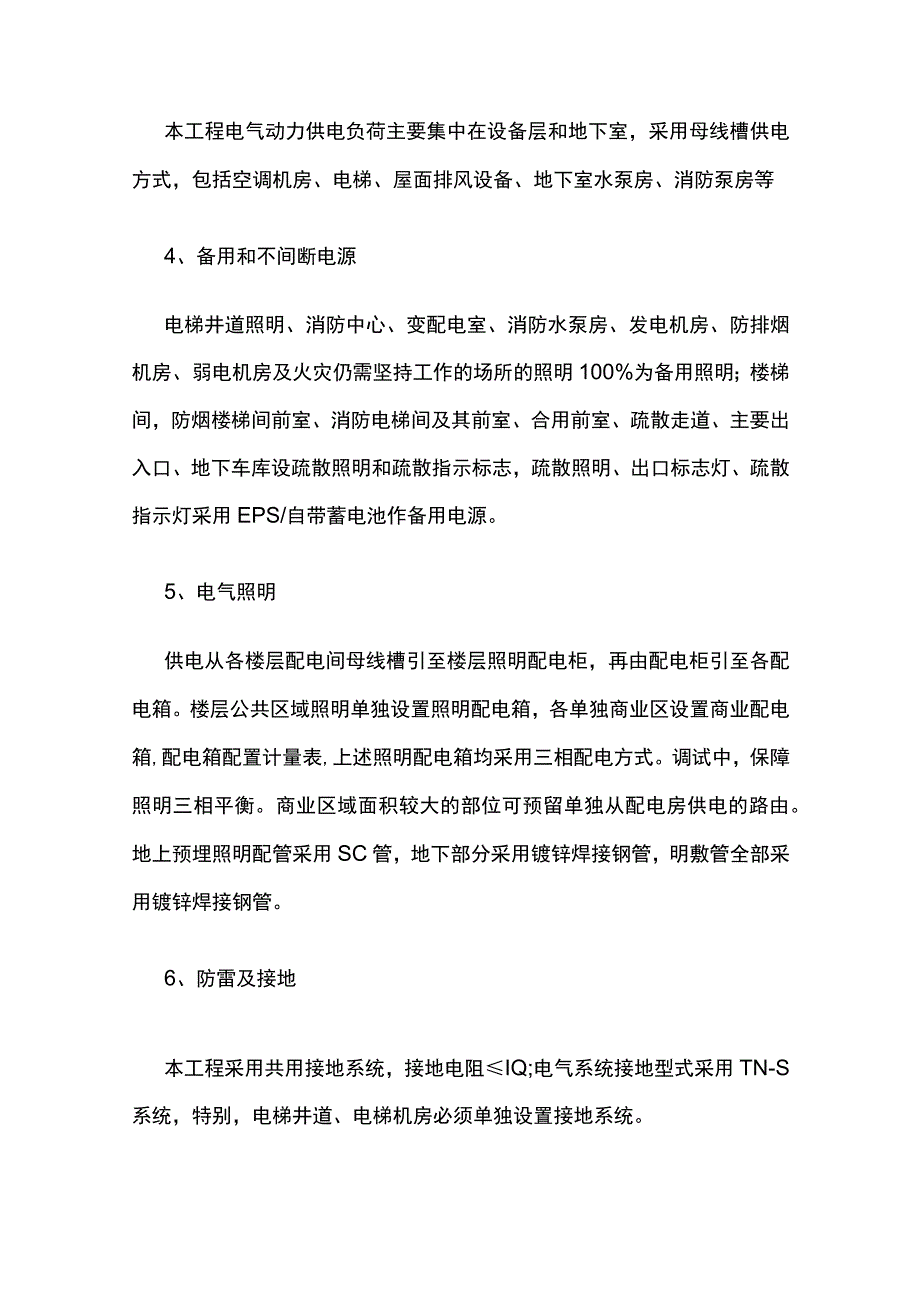

2、的双电源在末端配电箱处自动切换。消防电梯采用双路不切断电源供电方式，即发电机专线供电及市政双路供电，自动切换。3、电气动力本工程电气动力供电负荷主要集中在设备层和地下室，采用母线槽供电方式，包括空调机房、电梯、屋面排风设备、地下室水泵房、消防泵房等4、备用和不间断电源电梯井道照明、消防中心、变配电室、消防水泵房、发电机房、防排烟机房、弱电机房及火灾仍需坚持工作的场所的照明100%为备用照明；楼梯间，防烟楼梯间前室、消防电梯间及其前室、合用前室、疏散走道、主要出入口、地下车库设疏散照明和疏散指示标志，疏散照明、出口标志灯、疏散指示灯采用EPS/自带蓄电池作备用电源。5、电气照明供电从各楼层配电间

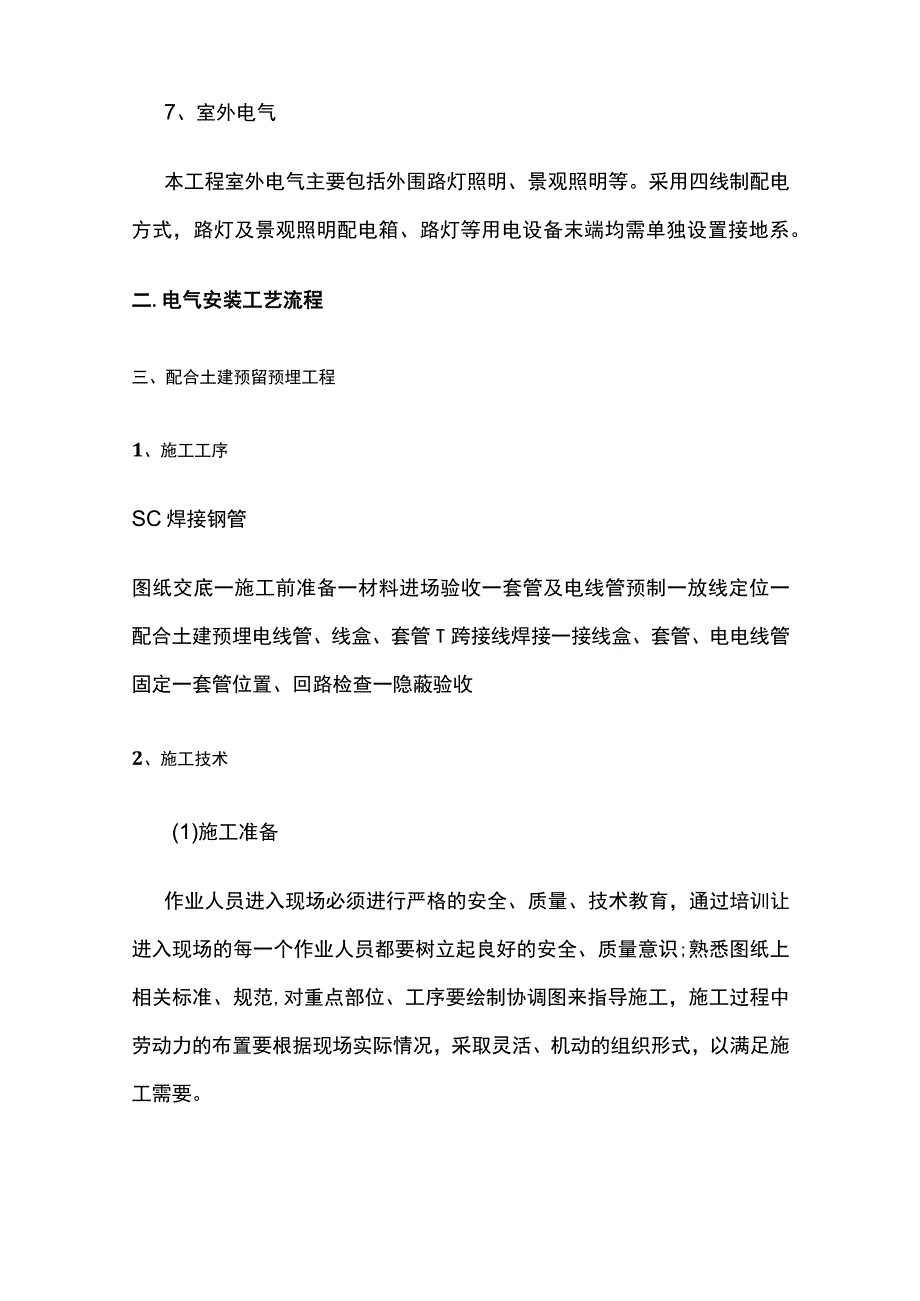

3、母线槽引至楼层照明配电柜，再由配电柜引至各配电箱。楼层公共区域照明单独设置照明配电箱，各单独商业区设置商业配电箱,配电箱配置计量表,上述照明配电箱均采用三相配电方式。调试中，保障照明三相平衡。商业区域面积较大的部位可预留单独从配电房供电的路由。地上预埋照明配管采用SC管，地下部分采用镀锌焊接钢管，明敷管全部采用镀锌焊接钢管。6、防雷及接地本工程采用共用接地系统，接地电阻IQ;电气系统接地型式采用TN-S系统，特别，电梯井道、电梯机房必须单独设置接地系统。7、室外电气本工程室外电气主要包括外围路灯照明、景观照明等。采用四线制配电方式，路灯及景观照明配电箱、路灯等用电设备末端均需单独设置接地系。二
4、.电气安装工艺流程三、配合土建预留预埋工程1、施工工序SC焊接钢管图纸交底一施工前准备一材料进场验收一套管及电线管预制一放线定位一配合土建预埋电线管、线盒、套管T跨接线焊接一接线盒、套管、电电线管固定一套管位置、回路检查一隐蔽验收2、施工技术(1)施工准备作业人员进入现场必须进行严格的安全、质量、技术教育，通过培训让进入现场的每一个作业人员都要树立起良好的安全、质量意识;熟悉图纸上相关标准、规范,对重点部位、工序要绘制协调图来指导施工，施工过程中劳动力的布置要根据现场实际情况，采取灵活、机动的组织形式，以满足施工需要。(2)电线管预制钢管切断时用力要均匀平稳,不能用力过猛,以免过载或砂轮崩裂。
5、管子切断后，管口应铿平、打磨，使管口整齐光滑，当出现马蹄口后,应重新切断；电电线管套丝外露部分要符合工艺要求，套丝长度超出套管二到三丝。(3)放线定位结合建筑标高准确定位预埋套管、接线盒标高，配合上下层柱子位置准确定位预埋套管、接线盒、预留洞口的位置。(4)预留预埋施工钢管与盒(箱)连接均采用锁紧螺母固定，固定前，首先应在需固定的钢管一端套丝并加锁紧螺母，然后一管一孔顺直插入与管径吻合的敲落(连接)孔内，伸进长度应小于5mm,之后套上锁紧螺母夹紧固定，露在锁紧螺母之外的螺纹应在23扣为宜；箱、盒在开孔时，严禁用电、气焊。连接后，管与盒(箱)间应用专用跨接卡、跨接线跨接接地。钢管与钢管连接采用套
6、管丝接，套管内径与连接管外径应吻合，连接处的两端用专用接地卡固定跨接接地线；金属导管严禁对口焊接连接，镀锌钢管不得套管熔焊连接；混凝土楼板中的预留预埋施工混凝土楼板中的预留预埋电气配管多使用钢管，在与土建配合施工中配管交叉不应超过三根，出地面的管路应定位准确，排列整齐；混凝土楼板内电线管、接线盒的预留预埋的施工不需要红外线水准仪的定位，但人工定位一定要准确无误，不能有遗漏；因为钢筋外保护层的厚度一般为3cm,且主筋严密、间隙小，为使接线盒紧贴模板，保证混凝土的整体效果，需要利用加厚接线盒施工；现浇混凝土梁内，多根管竖穿梁时，管子应在梁应力较小部位的轴线上并列敷设，管与管的间距不应小于25mm;
7、梁内钢管数量较多或管子截面积较大时，应与土建专业联系，在混凝土梁受压区增设补强钢筋，防止减损梁的有效截面；顶部露出的管口，应用管堵堵塞严密，防止杂物进入管内，且应防止塑料管内护口（管堵）丢失；暗配电线管需要横向穿过混凝土梁时，对梁的结构强度影响不会太大，但也应考虑受剪力和受应力较小部位（梁的净跨度的1/3的中跨区域内）通过，还应在梁的中和轴处通过；当无法确定中和轴准确位置时，管宜在梁中部，在中和轴及以下受拉区内横向穿过，且穿梁管应距底筋上侧不小于50mm处。电线管、线盒预埋施工完成后，为避免管路内杂物堵塞管路，影响后期穿线，需对管口、盒口进行封堵；钢管预埋完成后，在浇注混凝土前在管口处加管帽；
8、线盒安装完成后,在浇注混凝土前应在盒内填满填充物并加封盖彳寺混凝土浇注完后,清理出盒内填充物，加盖成品盒盖；钢管与盒（箱）间应用专用跨接卡、跨接线跨接接地。不能焊接接地线；混凝土拆模后，要及时对接线盒内的填充物进行清理。如果接线盒的镀锌层脱落，要及时补刷防锈漆。清理完的接线盒要使用专用盒盖封闭。四、明配和暗配电线管安装1.电气电线管配管基本要求明配：牢固可靠，横平竖直，整齐美观；暗配：弯曲少，便于穿线，不高出墙面、地面等建筑表面。2、电线管加工电线管弯曲钢管的弯曲一般用弯管机进行，先将电线管需要弯曲部位的前端放在弯管机内，焊缝放在弯曲方向背面或者侧面，以防电线管弯扁，弯曲半径应符合下列要求：a
9、.管子明配时，不小于管外径的6倍；只有一个弯时，可不小于管径的4倍；整排钢管在转弯处，直弯成同心圆的弯；b.暗配时，不应小于管外径的6倍，敷设于地下或混凝土楼板内，不应小于管外径的10倍;c.在敷设内穿电缆的钢管时，在弯曲时，其弯曲半径还应满足电缆最小弯曲半径的要求，为了穿线方便，水平敷设的电电线管路超过下列长度时，或者弯曲过多时，中间应增设接线盒或者拉线盒，否则应选择大一级的管径。电线管长度每超过30m,无弯曲时；电线管长度每超过20m,有1个弯曲时;电线管长度每超过15m,有2个弯曲时；电线管长度每超过8m,有3个弯曲时。电线管敷设：电线管敷设、配管工作一般从配电箱开始，逐段敷设至用电设备
10、处，有时也可从用电设备端开始，逐段敷设至配电箱处，电线管敷设有明配、暗配。3、暗配管混凝土楼板中的预留预埋电气配管在与土建配合施工中配管交叉不应超过三根，出地面的管路应定位准确，排列整齐；接线盒的固定应采用绑线牢牢地绑扎在四周的钢筋上，以防震动时移位；当电线管配在砖墙内时随同土建砌砖时预埋，按平面、立面位置划出管线、开关盒、插座盒位置，用机械切割的方法开出管槽、开关盒、插座盒孔洞，按配管要求安装电管；电线管在砖墙内的固定方法：可先在砖缝里打入膨胀胶粒，再在膨胀胶粒上钉钉子，用铁线将电线管绑扎在钉子上，再将钉子打入，使电线管充分嵌入槽内，应保证电线管离墙表面净距不小于15mm;在地坪内配管，必须
11、在土建浇制混凝土前埋设，固定方法可用木桩或者圆钢等打入地下，再用铁丝将电线管绑扎牢固，为使电线管全部埋设在地坪混凝土层内，应将电线管垫高，离土层30mm以上，这样，可减少地下湿土对电线管的腐蚀，埋于地下的电电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管保护，当有许多电线管并排敷设在一起时，必须使其各路离开一定的距离，以保证其间也能浇灌上混凝土；进入落地式配电柜的电线管应排列整齐，管口应高出配电柜基础面不小于50mm,为避免管口堵塞影响穿线，电线管配好后要将管口用木塞或者专用塑料管塞堵好，电线管连接处以及钢管与接线盒连接处,要做好接地处理。4、明配管管子明配时排列整齐、固定点间距均匀，
12、一般管路应沿着建筑物水平或者垂直敷设，其允许偏差2m以内均为3mm,全长不应超过电线管内径的1/2;当电线管沿墙、柱子和屋架等处敷设时，用管卡固定，管卡固定方法,可用膨胀螺栓或者弹簧螺丝直接固定在墙上,也可以固定在支架上；电线管用支架和管卡固定，管卡与终端、转弯中点、电气器具或者接线盒边缘的距离为150500mm,电线管贴墙敷设进入开关、灯头、插座等接线盒内时，要适当将电线管弯成鸭脖弯，不能使电线管斜插到接线盒内，同时要使电线管平整地紧贴于建筑物表面，在距离接线盒300mm处，用管卡将电线管固定，在有弯头的地方，弯头两边也应用管卡固定；管子明配时过建筑物伸缩缝时，可采用软管进行补偿，将软管套在
13、钢管端部，并使金属软管略有弧度，以便于基础下沉时，借助软管的弹性而伸缩；桥架与少量管连接时，采用液压开孔机开孔，管与桥架的连接方式同管与配电箱的连接，对于JDG管需要专用螺纹接头，并可靠连接，确保接地可靠；当桥架与多路管集中连接时需要加接中间拉线合，管与盒的连接方法同管与配电箱的连接,管与桥架连接用专用螺纹接头,并做接地跨接。敷设至设备的钢管，应将钢管敷设到设备内，如不能直接进入时，可在钢管口处加金属软管或者软塑料管引入设备；金属软管和钢管、接线盒等的连接要用管接头；穿线完毕，即可进行电器安装和导线连接。五、电缆桥架安装1、施工工序2、施工方法桥架根据设计的初步走向，现场确定立体方位，走向和转
14、弯角度,并测量和统计直线段、附件的规格和数量，提出采购计划；桥架定位设计时必须考虑动力电缆桥架与控制电缆桥架不要共用一个支架，如条件限制必须共用一个支架，动力电缆桥架与控制电缆桥架应分层敷设，不宜超过三层，控制电缆桥架应布置在上方，动力电缆桥架布置在下方，必要时还要采取屏蔽保护措施；桥架支架层间距离，当设计无规定时，交联聚乙烯绝缘电缆为300mm,控制电缆为200mm,原则上层间净距不应小于两倍电缆外径加IOmm;在设定走向时，要充分考虑其他专业水管、风管弱电电线管等的空间布局，充分利用有限的空间，做到布局合理美观；桥架支、吊架安装应根据桥架的大小和承载量制作门型、梯型、三角型、悬吊型的形式；
15、水平段安装桥架支架、吊架的间距不大于1.5米，垂直段安装桥架支架、吊架的间距不大于2米，距离三通、四通、弯头处，两端1米处应设置支架、吊架；支架、吊架安装时应测量拉线定位、确定其方位、高度和水平度；桥架安装桥架安装应平直整齐，水平或垂直安装允许偏差为其长度的2%o,全长允许偏差为20mm;桥架连接处牢固可靠，接口应平直、严密，桥架应齐全、平整、无翘角、外层无损伤；桥架敷设直线段长度超过30m时应安装伸缩节,且伸缩灵活；桥架之间的连接采用半圆头镀锌螺栓，且半圆头应在桥架内侧，接口应平整、无扭曲、凸起和凹陷桥架连接和安装都必须使用镀锌螺栓，严禁焊接连接或焊接固定；桥架与支架间螺栓、桥架连接板螺栓固
16、定紧固无遗漏，螺母位于桥架夕M则；镀锌电缆桥架间连接板的两端可不跨接接地线，但前提是连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓；电缆桥架每隔2030m要与接地干线进行连接,且全长应不少于2处与接地干线相连接；在采用调角片的连接处应做接地跨接；电缆桥架跨越建筑物变形伸缩缝处应断开，并在该处做好接地跨接；桥架水平安装，为确保电缆的顺利敷设，水平安装桥架的顶部距顶板最小距离为200mm,采用共用支架的桥架各层之间的最小间距为150mm;在电线或者电缆引出的管口部位应安装塑料护口，避免出线口的电线或者电缆遭受损伤；桥架穿过防火区、楼板处，应采用防火填料封堵。桥架接地采用通长254接地扁钢，每段电缆桥架与通长
