圆柱螺旋箍筋长度的计算.docx

上传人:p** 文档编号:605099 上传时间:2023-12-01 格式:DOCX 页数:2 大小:14.28KB
下载 相关 举报

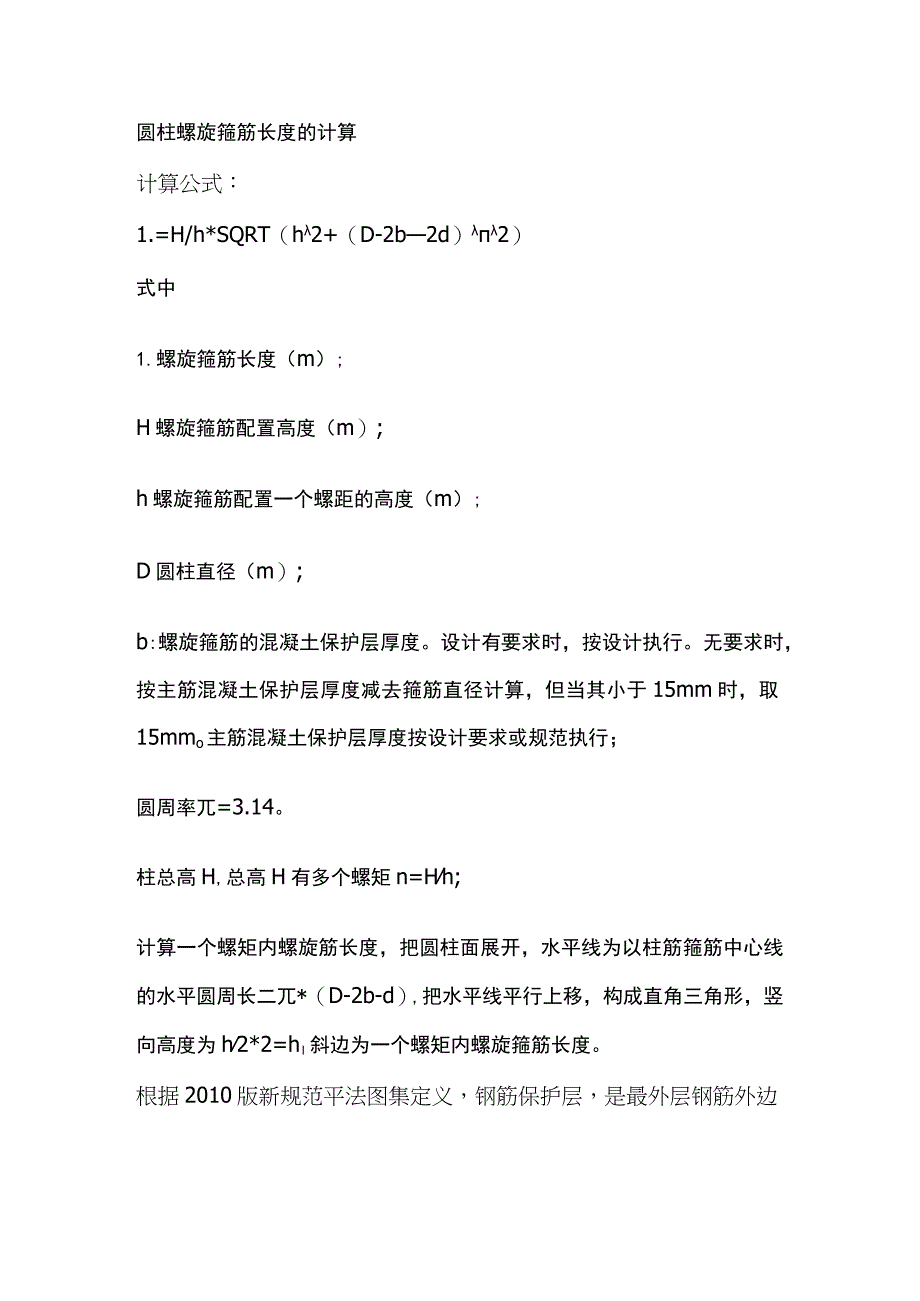

圆柱螺旋箍筋长度的计算.docx_第1页
第1页 / 共2页

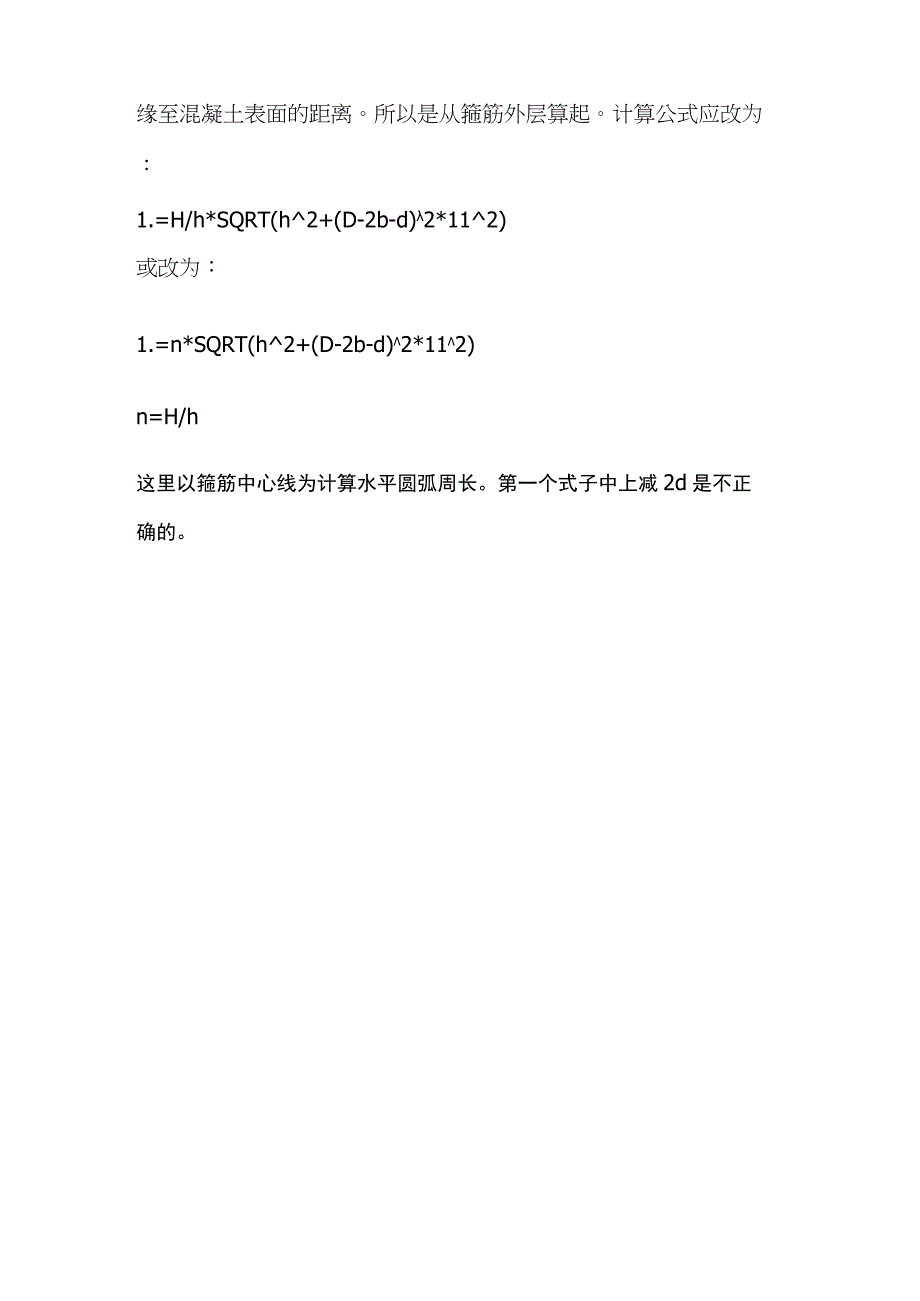

圆柱螺旋箍筋长度的计算.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《圆柱螺旋箍筋长度的计算.docx》由会员分享,可在线阅读,更多相关《圆柱螺旋箍筋长度的计算.docx(2页珍藏版)》请在第壹文秘上搜索。

圆柱螺旋箍筋长度的计算计算公式:1.=H/h*SQRT(h2+(D-2b2d)2)式中1.螺旋箍筋长度(m);H螺旋箍筋配置高度(m);h螺旋箍筋配置一个螺距的高度(m);D圆柱直径(m);b:螺旋箍筋的混凝土保护层厚度。设计有要求时,按设计执行。无要求时,按主筋混凝土保护层厚度减去箍筋直径计算,但当其小于15mm时,取15mmo主筋混凝土保护层厚度按设计要求或规范执行;圆周率兀=3.14。柱总高H,总高H有多个螺矩n=Hh;计算一个螺矩内螺旋筋长度,把圆柱面展开,水平线为以柱筋箍筋中心线的水平圆周长二兀*(D-2b-d),把水平线平行上移,构成直角三角形,竖向高度为h2*2=hl斜边为一个螺矩内螺旋箍筋长度。根据2010版新规范平法图集定义,钢筋保护层,是最外层钢筋外边缘至混凝土表面的距离。所以是从箍筋外层算起。计算公式应改为:1.=H/h*SQRT(h2+(D-2b-d)2*112)或改为:1.=n*SQRT(h2+(D-2b-d)2*112)n=H/h这里以箍筋中心线为计算水平圆弧周长。第一个式子中上减2d是不正确的。
