《地下通道渗漏水防水堵漏施工.docx》由会员分享，可在线阅读，更多相关《地下通道渗漏水防水堵漏施工.docx（7页珍藏版）》请在第壹文秘上搜索。

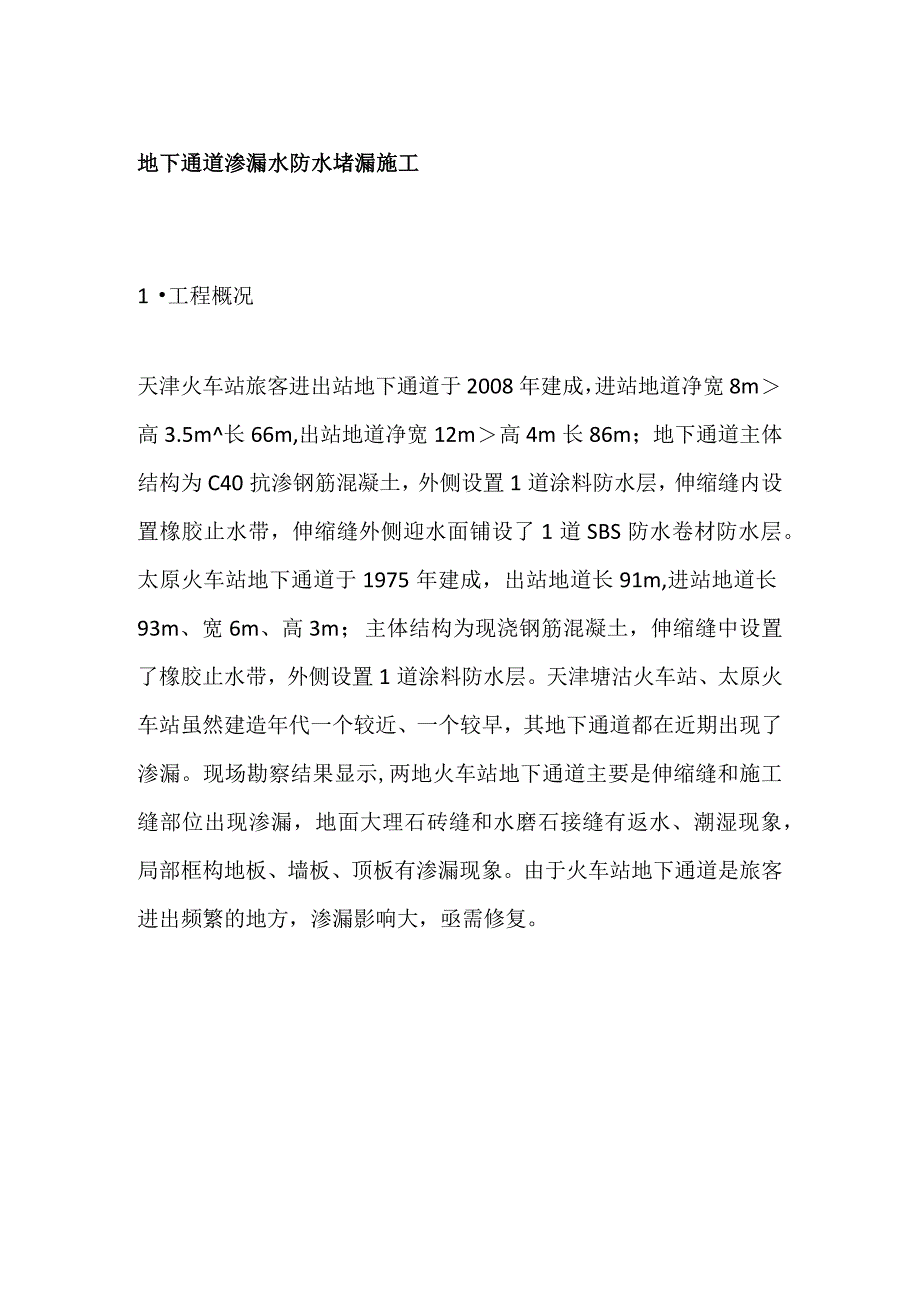

1、地下通道渗漏水防水堵漏施工1 工程概况天津火车站旅客进出站地下通道于2008年建成，进站地道净宽8m高3.5m长66m,出站地道净宽12m高4m长86m；地下通道主体结构为C40抗渗钢筋混凝土，外侧设置1道涂料防水层，伸缩缝内设置橡胶止水带，伸缩缝外侧迎水面铺设了1道SBS防水卷材防水层。太原火车站地下通道于1975年建成，出站地道长91m,进站地道长93m、宽6m、高3m；主体结构为现浇钢筋混凝土，伸缩缝中设置了橡胶止水带，外侧设置1道涂料防水层。天津塘沽火车站、太原火车站虽然建造年代一个较近、一个较早，其地下通道都在近期出现了渗漏。现场勘察结果显示,两地火车站地下通道主要是伸缩缝和施工缝部

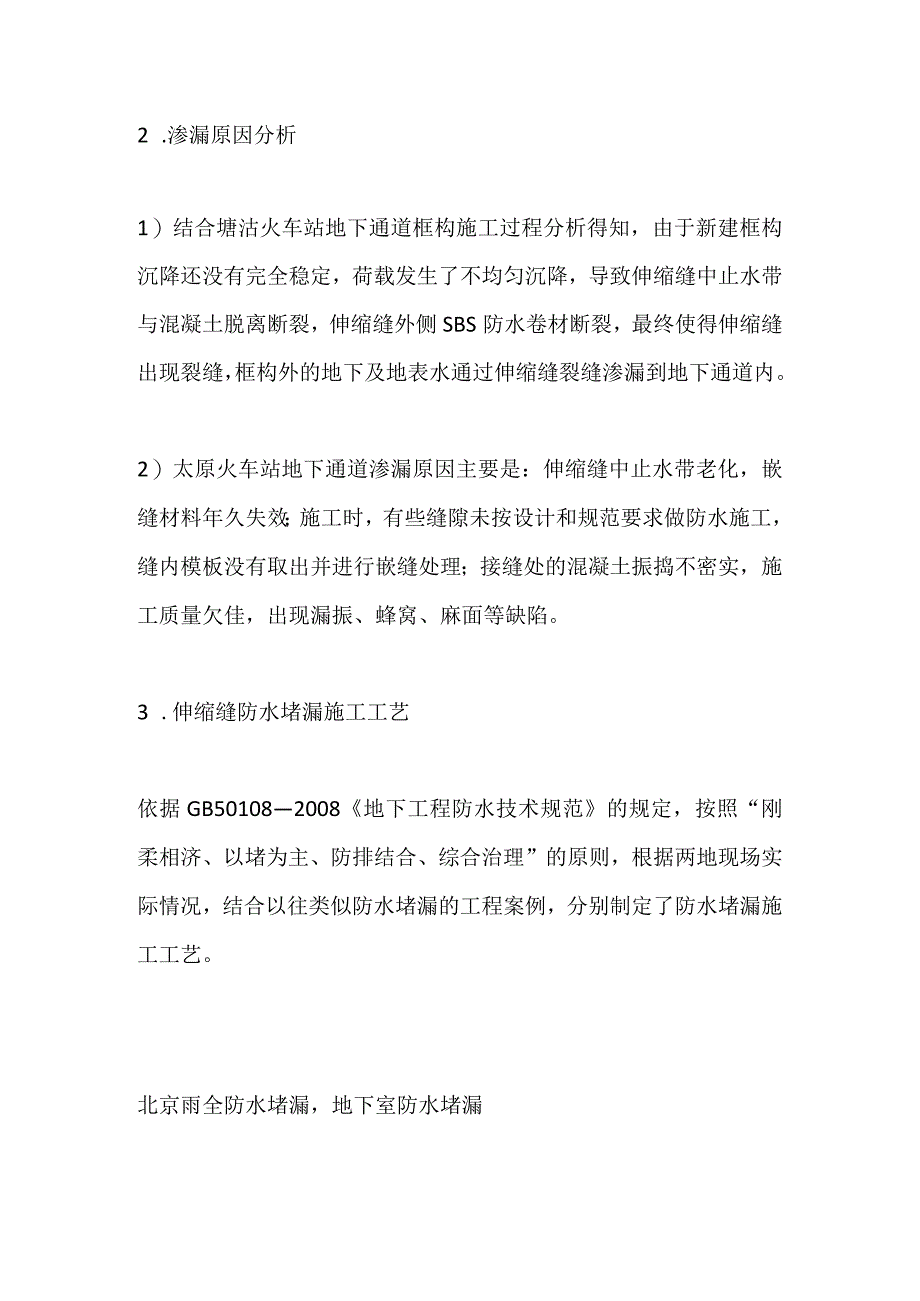

2、位出现渗漏，地面大理石砖缝和水磨石接缝有返水、潮湿现象，局部框构地板、墙板、顶板有渗漏现象。由于火车站地下通道是旅客进出频繁的地方，渗漏影响大，亟需修复。2 .渗漏原因分析1）结合塘沽火车站地下通道框构施工过程分析得知，由于新建框构沉降还没有完全稳定，荷载发生了不均匀沉降，导致伸缩缝中止水带与混凝土脱离断裂，伸缩缝外侧SBS防水卷材断裂，最终使得伸缩缝出现裂缝，框构外的地下及地表水通过伸缩缝裂缝渗漏到地下通道内。2）太原火车站地下通道渗漏原因主要是：伸缩缝中止水带老化，嵌缝材料年久失效；施工时，有些缝隙未按设计和规范要求做防水施工，缝内模板没有取出并进行嵌缝处理；接缝处的混凝土振捣不密实，施工

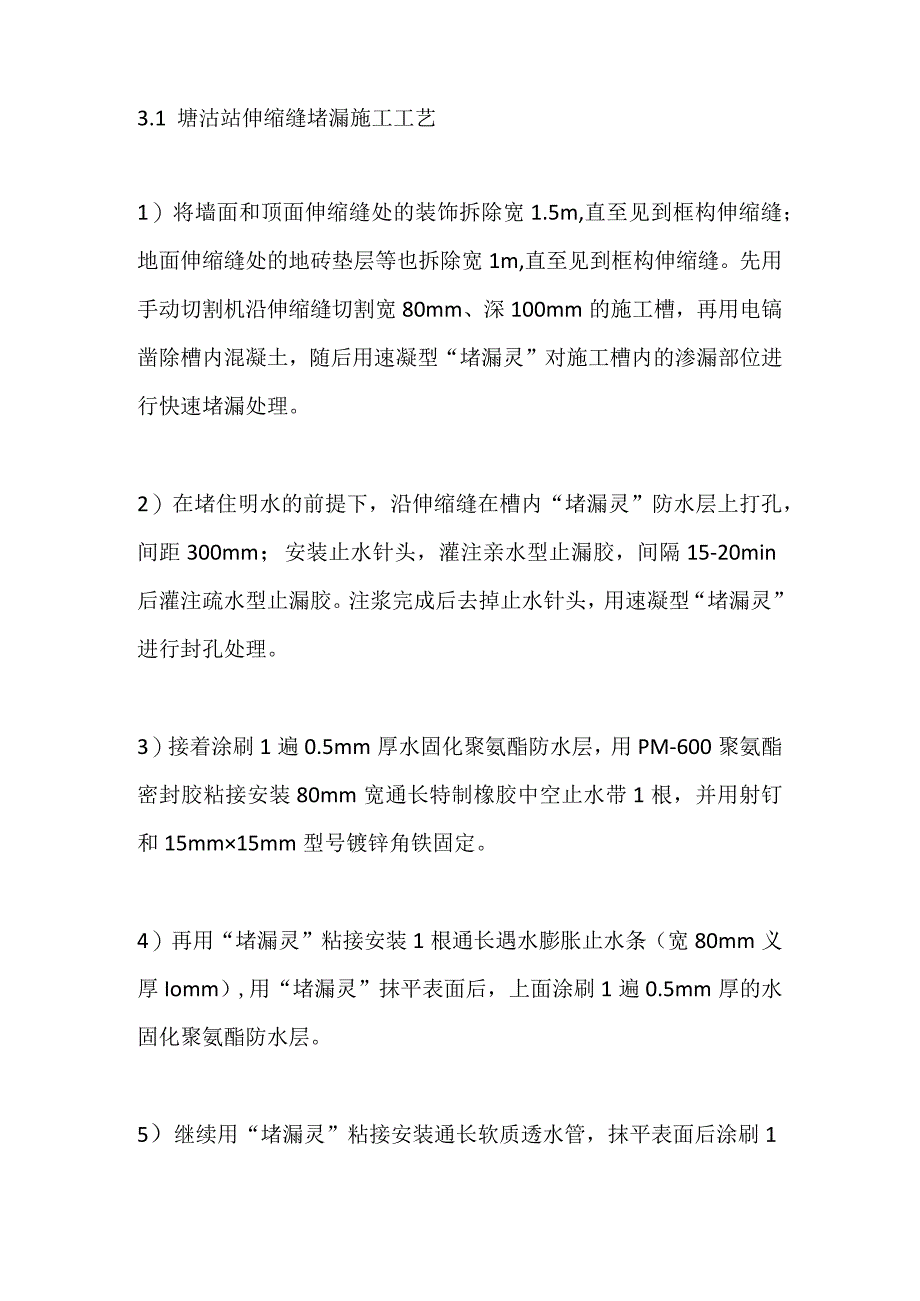

3、质量欠佳，出现漏振、蜂窝、麻面等缺陷。3 .伸缩缝防水堵漏施工工艺依据GB501082008地下工程防水技术规范的规定，按照“刚柔相济、以堵为主、防排结合、综合治理”的原则，根据两地现场实际情况，结合以往类似防水堵漏的工程案例，分别制定了防水堵漏施工工艺。北京雨全防水堵漏，地下室防水堵漏3.1 塘沽站伸缩缝堵漏施工工艺1）将墙面和顶面伸缩缝处的装饰拆除宽1.5m,直至见到框构伸缩缝；地面伸缩缝处的地砖垫层等也拆除宽1m,直至见到框构伸缩缝。先用手动切割机沿伸缩缝切割宽80mm、深100mm的施工槽，再用电镐凿除槽内混凝土，随后用速凝型“堵漏灵”对施工槽内的渗漏部位进行快速堵漏处理。2）在堵住明
4、水的前提下，沿伸缩缝在槽内“堵漏灵”防水层上打孔，间距300mm；安装止水针头，灌注亲水型止漏胶，间隔15-20min后灌注疏水型止漏胶。注浆完成后去掉止水针头，用速凝型“堵漏灵”进行封孔处理。3）接着涂刷1遍0.5mm厚水固化聚氨酯防水层，用PM-600聚氨酯密封胶粘接安装80mm宽通长特制橡胶中空止水带1根，并用射钉和15mm15mm型号镀锌角铁固定。4）再用“堵漏灵”粘接安装1根通长遇水膨胀止水条（宽80mm义厚Iomm）,用“堵漏灵”抹平表面后，上面涂刷1遍0.5mm厚的水固化聚氨酯防水层。5）继续用“堵漏灵”粘接安装通长软质透水管，抹平表面后涂刷1遍0.5mm厚的水固化聚氨酯防水层。
5、6）最后用膨胀螺栓固定镀锌铁皮压板，封住整个伸缩缝，并恢复原顶面和墙装饰及地面地砖。3.2 太原火车站伸缩缝防水堵漏施工工艺1）用手动切割机将伸缩缝切割成宽50mm、深100mm的施工槽，用电镐凿除槽内混凝土，再用速凝型“堵漏灵”对伸缩缝施工槽内渗漏部位进行快速堵漏处理。2）在堵住明水的前提下，沿伸缩缝在槽内“堵漏灵”防水层上打孔，间距300mm；安装止水针头，灌注亲水型止漏胶；间隔15-20min后灌注疏水型止漏胶；注浆完成后去掉止水针头，用“堵漏灵”进行封孔处理。3）涂刷1遍0.5mm厚水固化聚氨酯防水层，并用“水不漏”防水材料做1道刚性防水层，再在上面涂刷1遍0.5mm厚水固化聚氨酯防水
6、层。4）先嵌填聚氨酯防水密封膏；再用CBDB聚氨酯密封胶粘接安装“50FW”型结构密封系统。5）用CBDB防水材料做1道刚性防水层，涂刷1遍0.5mm厚水固化聚氨酯防水层。6）最后用膨胀螺栓固定镀锌铁皮压板，封住整个伸缩缝。4 .两个工程细部渗漏处理4.1 施工缝及墙角部位渗漏处理1）清理施工缝，凿除空鼓、松散石子并清理干净。2）沿缝两侧交叉打直径14mm的孔，孔间距200250mm左右，孔深200300mm,钻孔角度4560,埋设DM-AIo注浆止水针头。3）用高压灌浆机与注浆止水针头连接，地面上灌注亲水型止漏胶，墙面和顶板上灌注疏水型止漏胶，浆液与水反应膨胀后密实填充缝内空隙处，达到止水的
7、目的。4.2 蜂窝孔洞渗漏处理D首先将渗漏部位凿除空鼓、松散部位，直至露出坚实基层，清理后用水冲洗干净，并用“堵漏灵”对其嵌补。2）呈梅花状打孔，埋设注浆止水针头；灌注疏水型止漏胶，浆液与水反应膨胀后密实填充蜂窝孔洞，达到堵漏目的。3）灌注疏水型止漏胶，再次进行加固密封处理，彻底解决渗漏。4）去掉注浆止水针头，用水泥基渗透结晶型防水材料将其修补平整。5主要堵漏材料介绍1）湿固化聚氨酯防水涂料：以聚酸多元醇和多异氟酸酯等为原料，以水为固化剂反应固化成膜；不含焦油、沥青和重金属，游离TDl含量极低，属环保无毒产品；主要用于变形大、有震动的防水场合。2）疏水型灌浆止漏胶：具有良好的疏水性能，耐化学腐
8、蚀性好；与混凝土基层及其它建材粘结性能好；与水泥混合使用可进行防水、补强、加固处理。3）亲水型灌浆止漏胶：该材料属化学灌浆材料，外观为单组分透明粘稠状液体；与水产生化学反应后，借助缓慢膨胀及持续压力，灌浆胶可渗透至微细裂缝、蜂窝、孔洞及钢筋四周，达到止水的目的；多用于渗漏水、涌水、喷水等场合的快速止水，施工时需用专用高压注浆机进行注浆。4）CBDB聚氨酯密封胶：具有较强的粘结力，可与水泥、混凝土、木材、金属等建材粘结，弹性好、延伸率大、适应接缝变形能力强，密封性能好，施工操作简单。5）橡胶中空止水带：利用橡胶的高弹性和压缩变形性，在荷载下产生弹性变形，从而起到密封堵水作用，同时还起减震、缓冲作用。
