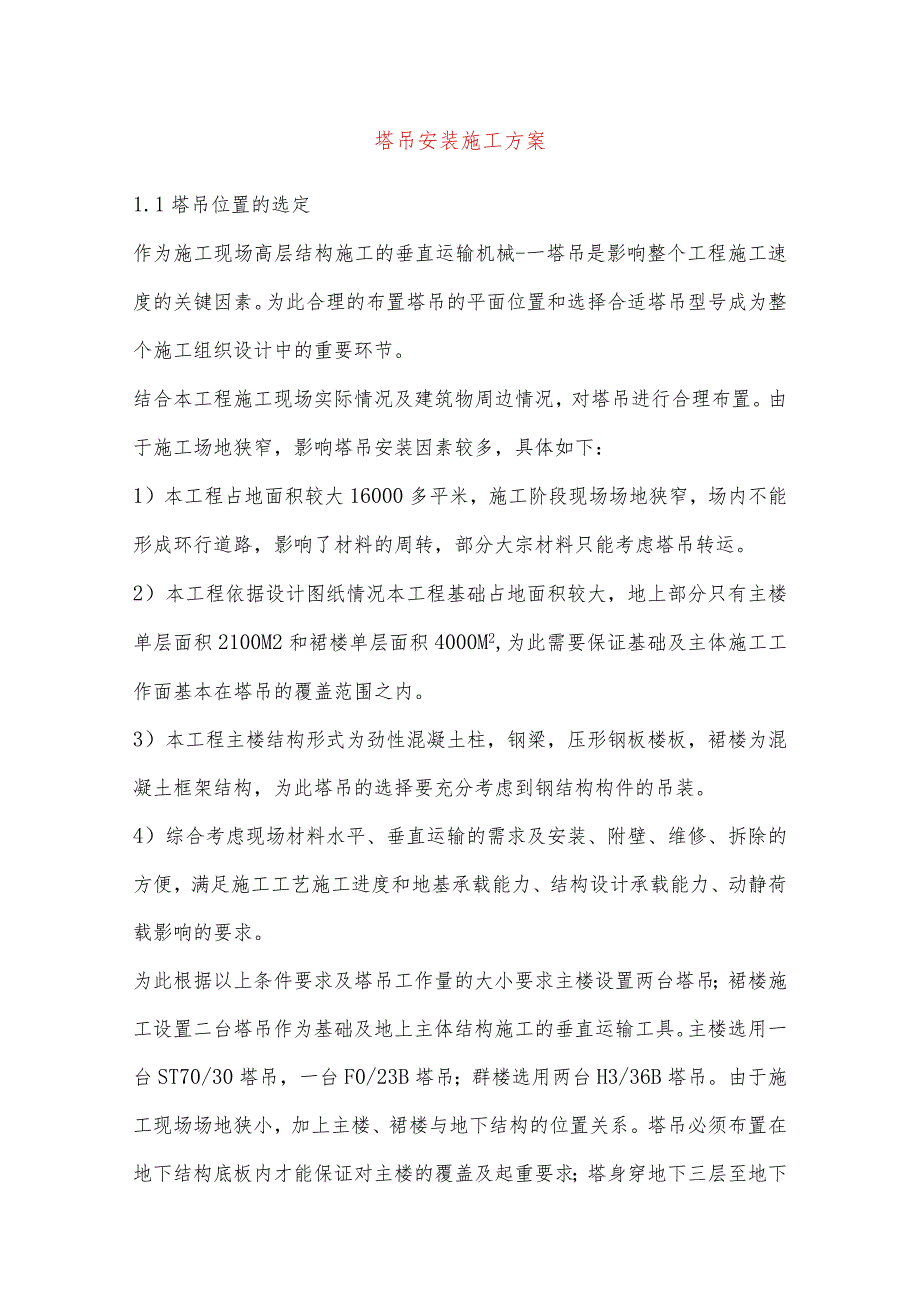

1、塔吊安装施工方案1.1塔吊位置的选定作为施工现场高层结构施工的垂直运输机械-一塔吊是影响整个工程施工速度的关键因素。为此合理的布置塔吊的平面位置和选择合适塔吊型号成为整个施工组织设计中的重要环节。结合本工程施工现场实际情况及建筑物周边情况，对塔吊进行合理布置。由于施工场地狭窄，影响塔吊安装因素较多，具体如下：1）本工程占地面积较大16000多平米，施工阶段现场场地狭窄，场内不能形成环行道路，影响了材料的周转，部分大宗材料只能考虑塔吊转运。2）本工程依据设计图纸情况本工程基础占地面积较大，地上部分只有主楼单层面积2100M2和裙楼单层面积4000M2,为此需要保证基础及主体施工工作面基本在塔吊的
2、覆盖范围之内。3）本工程主楼结构形式为劲性混凝土柱，钢梁，压形钢板楼板，裙楼为混凝土框架结构，为此塔吊的选择要充分考虑到钢结构构件的吊装。4）综合考虑现场材料水平、垂直运输的需求及安装、附壁、维修、拆除的方便，满足施工工艺施工进度和地基承载能力、结构设计承载能力、动静荷载影响的要求。为此根据以上条件要求及塔吊工作量的大小要求主楼设置两台塔吊；裙楼施工设置二台塔吊作为基础及地上主体结构施工的垂直运输工具。主楼选用一台ST70/30塔吊，一台F0/23B塔吊；群楼选用两台H3/36B塔吊。由于施工现场场地狭小，加上主楼、裙楼与地下结构的位置关系。塔吊必须布置在地下结构底板内才能保证对主楼的覆盖及起
3、重要求；塔身穿地下三层至地下一层顶板（综合考虑地基承载能力、结构设计承载能力、动静荷载影响，实际施工时与设计协商），根据塔吊覆盖面积选用塔吊型号，具体塔吊安装位置详见平面布置图。1.2塔吊输送能力及维护保养1.2.1 塔吊输送能力核算塔吊输送能力核算在吊装过程中起重机的输送能力取决于输送高度、起重能力和工作速度。塔式起重机的输送能力参考下列公式计算：T=TiT。q式中：Hi某一标准层的平均施工高度（m）,W3.9m;Vl塔式起重机吊钩起升速度（mmin）,取20mmin;V2塔式起重机吊钩下降速度（nmin）取30mmin;t3塔式起重机每吊平均回转时间（min）,取2min;t4塔式起重机每

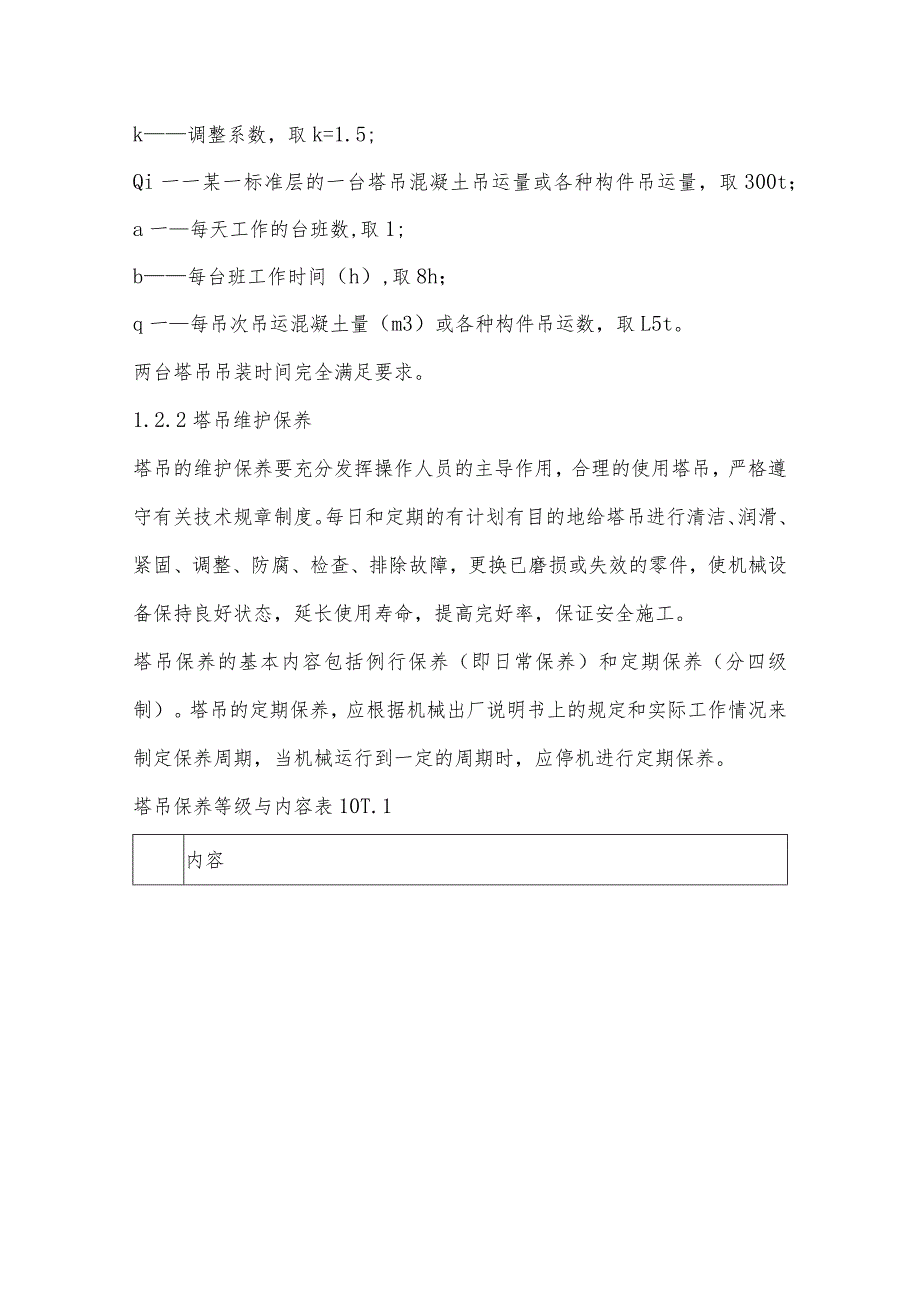

4、吊变幅或大车行走时间（min）,取3.5min；t5塔式起重机吊钩装卸时间（min）,取3.5；k调整系数，取k=1.5;Qi一一某一标准层的一台塔吊混凝土吊运量或各种构件吊运量，取300t；a一每天工作的台班数,取1;b每台班工作时间（h）,取8h；q一每吊次吊运混凝土量（m3）或各种构件吊运数，取L5t。两台塔吊吊装时间完全满足要求。1.2.2塔吊维护保养塔吊的维护保养要充分发挥操作人员的主导作用，合理的使用塔吊，严格遵守有关技术规章制度。每日和定期的有计划有目的地给塔吊进行清洁、润滑、紧固、调整、防腐、检查、排除故障，更换已磨损或失效的零件，使机械设备保持良好状态，延长使用寿命，提高完好
5、率，保证安全施工。塔吊保养的基本内容包括例行保养（即日常保养）和定期保养（分四级制）。塔吊的定期保养，应根据机械出厂说明书上的规定和实际工作情况来制定保养周期，当机械运行到一定的周期时，应停机进行定期保养。塔吊保养等级与内容表10T.1内容例行保养清除塔吊上的污泥、油渍，保持全机整洁检查动力部分运转情况是否正常保检查传动部分包括齿轮副、链轮副、皮带、液压系统及钢丝养绳等运转是否正常，有否故障、异响和发热检查工作装置和行走部分工作情况，是否有变形、脱焊、裂纹和松动现象检查操作系统、安全装置和仪表工作情况，是否有失灵现象检查油、电容量情况，是否有不足或泄漏检查各处配合行程和间隙情况，是否有松动和异
6、变按规定做好润滑和防腐蚀工作级保养检查各处的油面和注油点，若有不足应及时添加清除行走系统、回转系统等处开式齿轮处的污垢排除漏油、漏水、漏电现象调整三角皮带、链条等松紧度检查和调整各种离合器、制动器、安全保护装置和操纵机构等，保证灵敏可靠检查钢丝绳有无断丝及其连接是否安全可靠检查各系统的传动装置是否出现松动、变形、裂纹、发热、异响和运转异常等现象，若发现上述情况应及时排除级保检查调整传动件各部间隙按规定对各润滑部位，加注或更换润滑油检查调整各系统工作情况，及时排除故障养级保养检查各系统磨损情况，进行修复和补焊，必要时更换磨损的零件重点检查大部位紧固受力的固定螺栓检查全机的钢结构部分，有无裂缝、锈
7、蚀、脱焊及其它损坏的地方并进行修复按规定对各润滑部位，加注或更换润滑油四级保养检查调整传动系统、更换齿轮检查调整液压系统，更换液压油检查、调整、更换或修复各系统的齿轮、传动链条、摩擦片、制动带、皮碗垫料、密封圈、轴承、钢丝绳和其它磨损的零件对整机进行比较全面的清洗，检查、整修、排除异常现象，保持机况良好，机容整洁1.3 塔吊安装时间为保证基础底板施工时使用塔吊调运施工材料要求，主楼塔吊基础放在主体结构基础底板下，进场清土时安装塔吊位置进行局部挖深，土方完成后及时安装。塔吊争取在底板施工时全部投入使用。1.4 塔吊基础施工1.4.1 塔吊基础置于筏板基础下，塔吊基础位置处的基础底板向下扩展1.3
8、50,基础垫层及防水做在塔吊基础以下，塔吊的一节加劲节需埋在基础底板中；塔身下穿地下三层至地下一层顶板，分别在基础顶面起算39m、66m、93m、120m等处进行附壁。塔身剖面示意图如下；1.4.2 基础形式选择固定式H3/36型塔吊（2m塔身）基础标准混凝土块共有5种，基础混凝土块尺寸选择：长X宽X厚=5600X5600X1350mm,其重量为106吨。在基坑内人工开挖土方施工塔吊基础，塔吊基础上表面预留钢筋，与结构基础底板连接。塔吊基础混凝土浇筑完毕后待混凝土强度达到70%即可进行塔吊安装。施工期间内要充分保证塔基混凝土养护工作，以尽快进入塔吊安装。保证基础及底板施工时塔吊投入使用。FO2
9、3B基础形式可采用H3/36型塔吊基础形式。1.4.3 混凝土垫层施工塔吊基础置于筏板基础下，作下沉处理，此部分土方相应向下挖1350mmo基础垫层尺寸、基底标高及地质情况经检查符合要求后，浇筑IOcm厚ClO混凝土垫层。1.4.4 钢筋施工根据标准模块的要求，塔吊基础下层钢筋为双向3325170,上层钢筋为双向3320170,上下层钢筋间的拉结筋为e16510。见下图：1.4.5 模板工程1）以基础底板防水保护层作为塔吊基础模板。2）在防水保护层上弹出基础边线。3）允许偏差垂直度：3mm；轴线位移：3mm；截面尺寸：+4mm、5mm；标高：+2mms-5mmo1.4.6 塔吊支座的埋设为保证
10、塔吊支座的位置准确，首先预制600600610mm的支撑铁架（每个塔吊4个），用以支撑塔吊支座及加劲节。支撑铁架做法如右图示：为防止支撑铁架位移，用短钢筋将支撑铁架焊接成整体，使其位置固定。在浇筑过程中，要拉线控制其位置。支撑铁架安放允许偏差：标高2mm；中心线位移2mm；标准节垂直度1/1000,主要以标准节垂直度来控制。1.4.7 混凝土浇筑塔吊支座位置及加劲节垂直度经检查符合要求后，才能进行混凝土浇筑，塔吊基础混凝土强度等级同结构底板，即为C35S16。混凝土浇筑时，密切注意观察钢筋、支座有无走动情况，当发现有位移时，必须立即停止浇筑并及时修整，完全处理后再继续浇筑。混凝土浇筑时，泵管架
11、不得与加劲节及支撑铁架相连，以免因泵管的振动而引起加劲节及支撑铁架位移或发生垂直度偏差。1.5 塔吊安装1）依据施工进度计划，为保证基础结构施工时塔吊投入使用，塔吊在基础施工前及时进行安装。2）塔吊组装时为防止碰撞，安装时四台塔吊之间分别留设12m的垂直高差。为避免塔吊在作业中交汇时发生吊索间的相互碰撞，除垂直高差限制外，仍然需指挥工人与塔司间的协调配合，防止事故发生。1.6施工注意事项1.6 .1楼板留洞预穿的顶板在塔身相应位置以塔身为中心（塔身尺寸2000X2000）,留设2500X2500预留洞口。1.6.1 结构处理1）结构楼板钢筋甩出并向上搬弯，刷阻锈剂，待塔吊拆除后对钢筋进行调直，
12、绑扎连接成整体，浇筑混凝土。2）该部位周边四跨梁、板支撑不得拆除，待塔吊拆除，混凝土浇筑完毕，混凝土强度达到允许拆模强度，并经项目总工程师同意后方可拆除。1.6.2 洞口防护在地下一层和地下四层顶板预留洞口四周，用水泥砂浆砌筑四砖高围挡，以防止水和杂物进入。同时搭设安全防护栏杆，在塔吊司机上下塔吊处，搭通道以便司机出入。1.7 塔吊的附壁方式塔吊均进行两次附壁，附壁角度45t,主楼塔附壁长度约为7m。附壁锚固采用三杆式附着杆系，锚固环必须牢固、紧密的箍紧塔身结构。锚固支座预埋在柱子上。安装和固定附着杆时，必须用经纬仪对塔身结构的垂直度进行检查。如发现塔身偏斜，应通过调节附着杆的长度进行调直。附
13、着杆件必须安装牢靠，其倾角不得大于10oO在塔吊使用过程中，要经常对附壁装置各个部位进行仔细检查，如发现有松动或短缺，必须立即加以紧固并补齐。1.8 塔吊的拆卸：塔吊拆除时，先将塔吊自降至拆除高度，再利用1台50t汽车吊完成拆除任务。1.9 安装、拆除安全保证措施；1）施工前对操作人员进行安全及技术交底，做到口令一致，行动听指挥，施工中认真做好安装施工记录。2）施工现场以基础为中心20m以内不得有其他人员施工，谨防事故发生，安装时周围用绳子围起，并标有醒目警示和专人看管。3）施工时汽车吊位前后须有醒目标志防止他人进入。4）全体人员必须戴安全帽，高空作业人员必须带安全带，穿防滑鞋。5）施工期间禁
14、止喝酒，全体人员持证上岗。6）施工期间禁止高空刮丢工具，严禁操作不当造成工具或部件落下伤人。7）如遇风雷雨天气或六级以上大风，停止作业。1.10群塔施工注意事项1）塔吊在安装过程中在安装高度上一定做好安排，根据施工现场主楼的施工进度，必须保证两个主楼中两台大臂相互覆盖的塔吊高度上相互错开；并和裙楼塔吊的安装高度相互错开。裙楼塔吊根据施工结构特点安装最低保证使用要求。2）群塔施工中必须相互协调同一工作，设置专人对塔吊进行同一协调管理。同时在施工中必须作同一整体安排，尽量避免相互影响塔吊同时、同覆盖半径作业施工。设置对讲系统由专人同一指挥塔吊，避免发生钢丝绳及重物碰撞等危险发生。3）塔吊在停止作业后由专人将大臂固定在地锚上防止大臂相撞。
