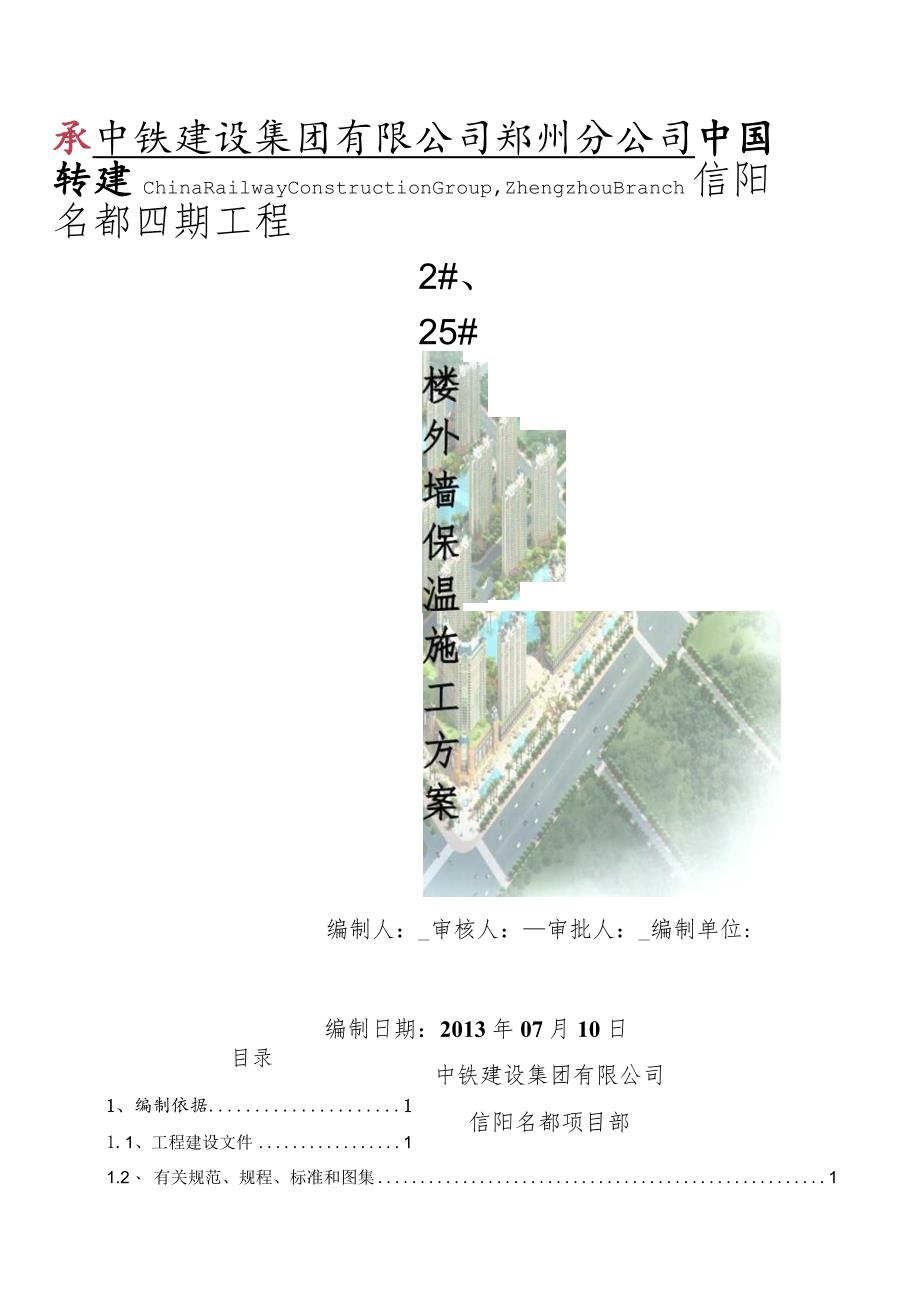

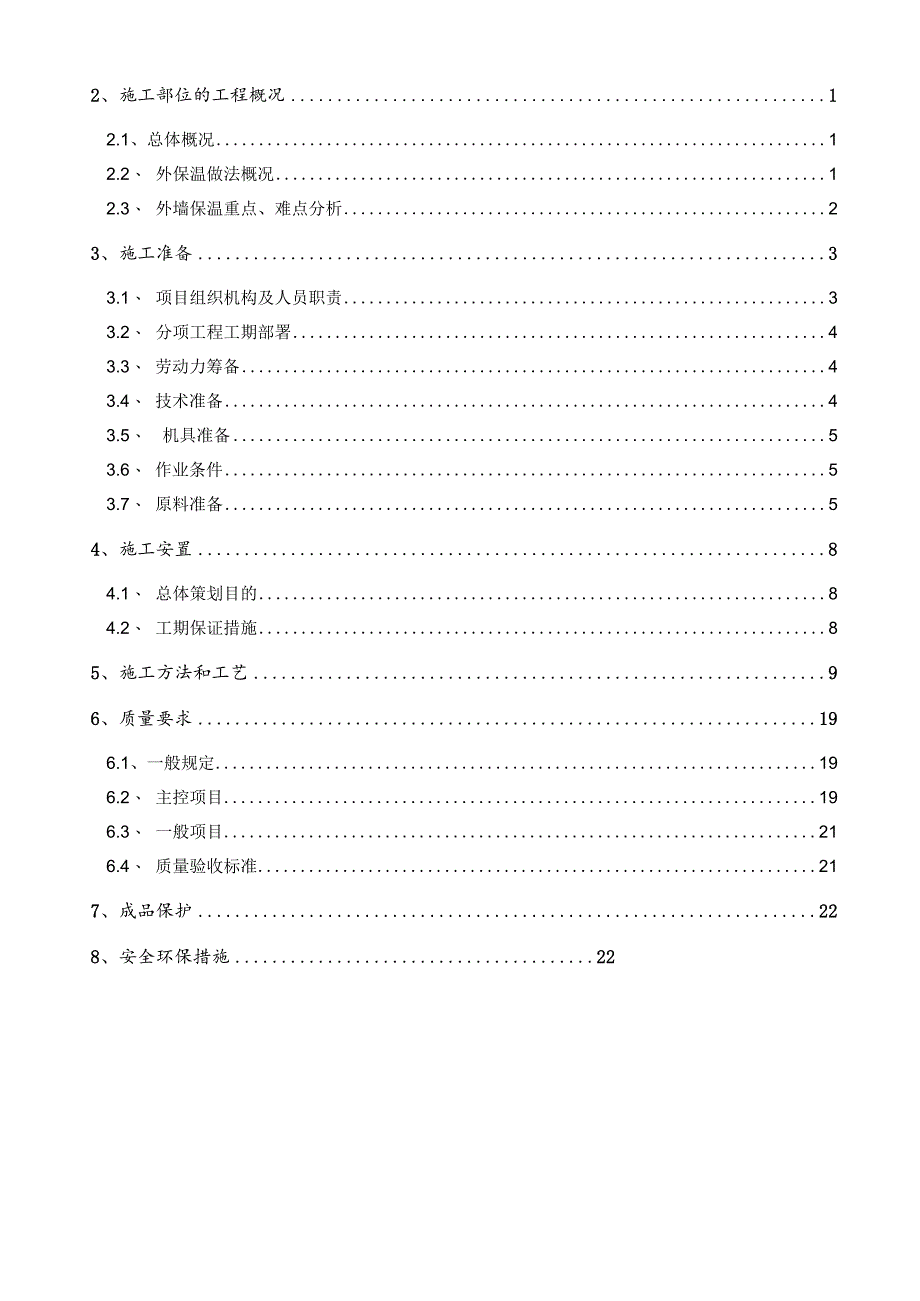

1、承中铁建设集团有限公司郑州分公司中国转建ChinaRailwayConstructionGroup,ZhengzhouBranch信阳名都四期工程2#、25#中铁建设集团有限公司信阳名都项目部编制人：_审核人：审批人：_编制单位:编制日期：2013年07月10日目录1、编制依据11.1、工程建设文件11.2、 有关规范、规程、标准和图集12、施工部位的工程概况12.1、总体概况12.2、 外保温做法概况12.3、 外墙保温重点、难点分析23、施工准备33.1、 项目组织机构及人员职责33.2、 分项工程工期部署43.3、 劳动力筹备43.4、 技术准备43.5、 机具准备53.6、 作业条件5

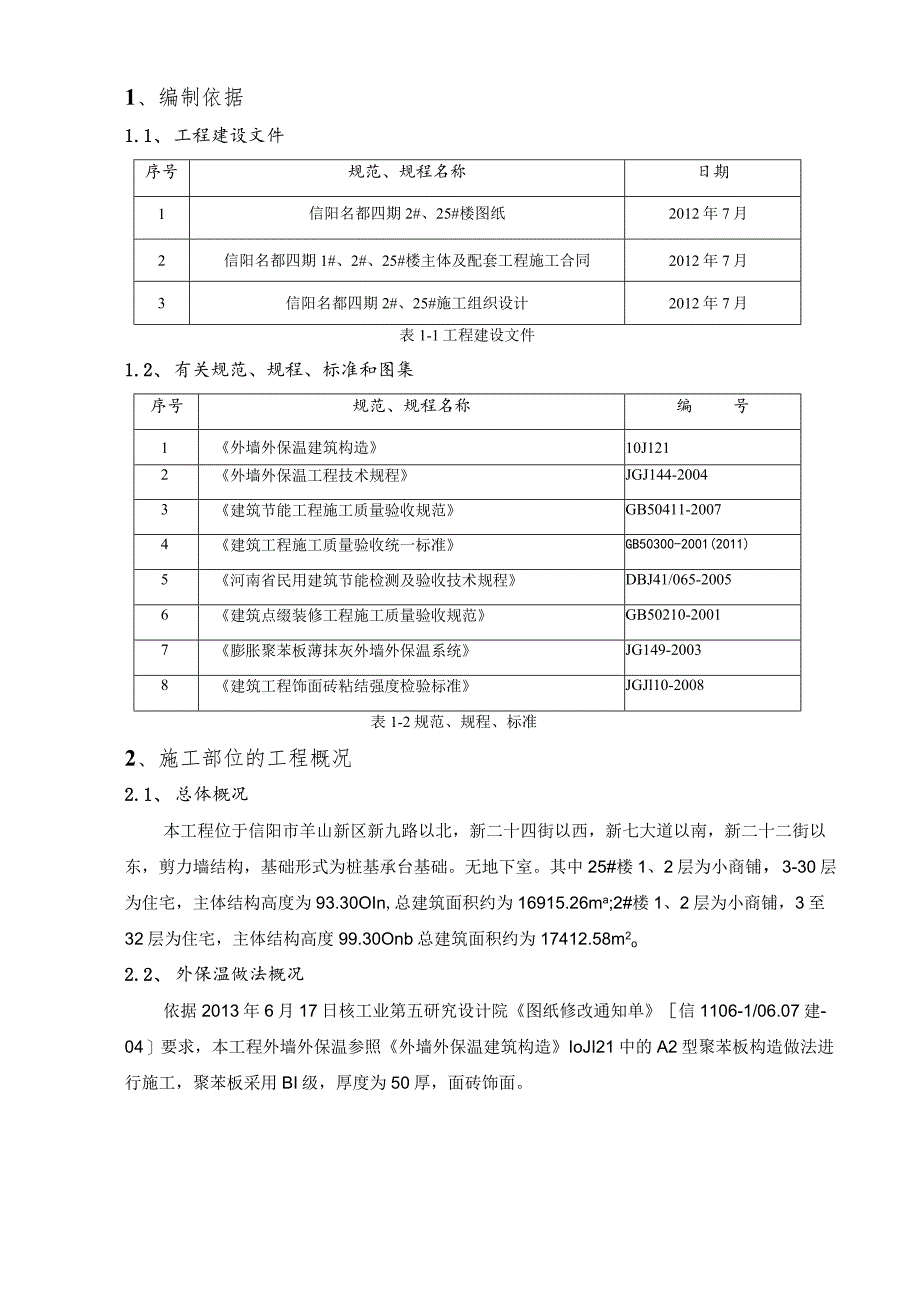

2、3.7、 原料准备54、施工安置84.1、 总体策划目的84.2、 工期保证措施85、施工方法和工艺96、质量要求196.1、一般规定196.2、 主控项目196.3、 一般项目216.4、 质量验收标准217、成品保护228、安全环保措施221、编制依据1.1、 工程建设文件序号规范、规程名称日期1信阳名都四期2#、25#楼图纸2012年7月2信阳名都四期1#、2#、25#楼主体及配套工程施工合同2012年7月3信阳名都四期2#、25#施工组织设计2012年7月表1-1工程建设文件1.2、 有关规范、规程、标准和图集序号规范、规程名称编号1外墙外保温建筑构造10J1212外墙外保温工程技术规
3、程JGJ144-20043建筑节能工程施工质量验收规范GB50411-20074建筑工程施工质量验收统一标准GB50300-2001(2011)5河南省民用建筑节能检测及验收技术规程DBJ41/065-20056建筑点缀装修工程施工质量验收规范GB50210-20017膨胀聚苯板薄抹灰外墙外保温系统JG149-20038建筑工程饰面砖粘结强度检验标准JGJl10-2008表1-2规范、规程、标准2、施工部位的工程概况2.1、 总体概况本工程位于信阳市羊山新区新九路以北，新二十四街以西，新七大道以南，新二十二街以东，剪力墙结构，基础形式为桩基承台基础。无地下室。其中25#楼1、2层为小商铺，3-
4、30层为住宅，主体结构高度为93.30OIn,总建筑面积约为16915.26ma;2#楼1、2层为小商铺，3至32层为住宅，主体结构高度99.30Onb总建筑面积约为17412.58m2o2.2、 外保温做法概况依据2013年6月17日核工业第五研究设计院图纸修改通知单信1106-1/06.07建-04要求，本工程外墙外保温参照外墙外保温建筑构造IoJI21中的A2型聚苯板构造做法进行施工，聚苯板采用BI级，厚度为50厚，面砖饰面。依据图纸设计要求及本工程外保温及面层具体做法明确如下表所示:分类A2型（面砖饰面）VW./C/0-IC0-三r,y构造示意图i三5-二翁，O基层墙体钢笳混凝土墙、各
5、种砌体墙找平层基层墙面全面做1:1建筑胶素水泥浆拉毛，20厚1:3水泥砂浆粉刷粘接层粘点面积大于50%以上，粘接剂厚度4mm保温层聚苯板采用Bl级，50mm厚EPS板第一遍抗裂砂浆；在阴、阳角、门、窗洞口处铺设耐碱涂塑玻纤网格布（规格5*5mm并160g/mD、大墙面铺设热镀锌电焊网（丝径0.9mm,网孔抹面层12.7*12.7un）两网间搭头要在60un以上，用锚栓固定、对网面不平整的采用U型卡找平；第二遍抗裂砂浆（抹面层厚度7un）饰面层面砖粘结砂浆+面砖+勾缝料锚栓规格为08*122Inm,每平米不少于5个，阴、阳角、门、窗洞口适当加固定锚栓强表2-1外墙保温做法表2.3、 外墙保温重点
6、、难点分析2.3.1、 外墙基层处置：由于外墙渗漏多通过螺杆洞，因此外墙螺杆洞的封堵质量好坏直接影响到后期外墙的渗漏与否，当外墙渗漏时，渗漏点难以寻找且处置起来难度较大，故外墙螺杆洞的封堵质量需重点控制、全数检查。2.3.2、外墙保温施工的空间顺序：由于结构施工较慢，故外墙保温施工需提前插入,此种情况下，插入点的选择、如何保证整体外立面的垂直度在专项工作开展前必需提前策划并在施工进程中重点控制。2.3.3、原料质量的控制：市场上保温板材规格、种类多，粘结剂、玻纤网格布、镀锌电焊网、固定锚栓等原料质量的好坏难以精确区分，故对进场的原料需要依据所用原料的各项指标要求进行严厉把关，避免不合格原料投入
7、使用。2.3.4,外墙保温的施工组织：由于外墙装修工序较多，施工进程中必定会出现各种交叉作业及工作面移交，其中任何一个工序出现了问题必将造成全面的影响，因此该阶段的施工组织显得尤为重要。3、施工准备3.1、 项目组织机构及人员职责(1)、结合我项目部管理组织机构形式及整体工程特征，建立如下图所示“外墙外保温工程施工组织机构图”：图3-1项目部组织机构(2)、项目部组成了以执行经理为组长的领导小组，负责外墙外保温工程的组织协调和控制，项目部的人员组成见下表：序号部门职务姓名工作内容Ol经理室项目经理马行空负责项目各部门的分工。02执行经理愉快岗全面负责外墙保温现场工作及与劳务队的沟通协调工作03
8、技术室项目总工高金负责外墙保温施工方案的审核，施工进程的技术撑腰，质量管理及各专业的协调土建技术员吴文杰杨勇负责施工中的技术撑腰，督促施工队落实技术交底中的技术措施，现场指导施工队伍进行保温施工质检员张松威负责外保温施工质量的检查及验收水暖主管黄建设全面负责施工进程临水管理，参与外保温验收电气技术员杨明昊全面负责施工进程临电管理实验员师伟奇负责施工进程中原料检验与检测资料员陈静负责相关技术资料的收集、整理工作测量员王杨全面负责测量工作及相关内页资料04工程室工程经理林雷全面负责项目的现场、工程进度管理工作工长李迎高永琪落实外保温施工进程的现场管理安全员郝利军鲍泽峰全面负责项目安全管理、相关内页
9、资料及外保温施工现场安全巡查及验收05材料室原料主任肖教和全面负责工程原料的进场、验收、发放工作原料员王涛范振明高艳云协助原料主任负责原料的进场、发放、保护工作06预算室成本经理师晓焕全面负责项目的预核算工作和成本管理工作预算员刘明明任辉程协助成本经理完成项目的预核算工作和成本管理工作07财务室出纳员常宇全面负责项目日常财务管理工作08综合室办公室主任陈东锋全面负责项目后勤工作表3-1项目管理人员职责分工表3.2、 分项工程工期部署2#楼悬挂吊篮28-24层23-19层29-32层18层以下完成时间2013.08.152013.07.302013.08.152013.08.302013.10.
10、1525#楼悬挂吊篮26-22层21-17层27-30层16层以下完成时间2013.08.302013.07.302013.08.152013.08.302013.10.15表3-2分项工程工期部署表3.3、 劳动力筹备本外墙基层找平层施工计划由二次结构队伍进行，外墙保温及抹面层施工计划由1个专业队伍分2个班组进行施工，具体人员配备如下：序号班组名称分班组数每班组人数负责范围1基层找平2202#、25#楼2保温及抹面2202#、25#楼表3-3劳动力配备表3.4、 技术准备3.4.1、 施工前应对图纸认真审核，了解各部位的原料选择、做法及相关技术要求。3.4.2、 施工方案通过审批并做好书面的
11、技术（安全）交底，施工前进行现场交底。3.4.3、 施工单位及原料厂商相关资质文件报验合格，相关产品应具备产品合格证出厂检测报告及进场复试报告。3.4.4、 工序展开前应做好管理人员及作业人员的技术培训工作。3.5、 机具准备3.5.1、 工器具准备：外接电源设施、电动搅拌器、开槽器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、钢丝刷、腻子刀、抹子、阴阳角抿子、托线板、2m靠尺、墨斗，水电设施等。3.5.2、 机械准备序号机具名称单位数量进场时间退场时间备注1双笼SC200/ST200台22013.4.202013.10.20/2电动吊篮台282013.7.302013.10.20室外电梯
12、部位预留4台表3-4机具准备3.6、 作业条件3.6.1、 施工单位必须具有外墙保温工程施工资质。3.6.2、 基层墙体螺杆洞封堵完毕并验收合格。3.6.3、 实行样板引路，大面积粘贴保温板前先做样板，以检验施工队伍的水平及明确质量标准。样板施工前由技术人员、质检人员现场交底，施工完毕后及时召集工人进行总结，并请业主、监理验收合格后方可大面积施工。3.6.4、 基层施工质量验收合格后方可进行外墙保温施工。3.6.5、 外保温工程施工前，外门窗洞口应通过验收，洞口尺寸、地位应符合设计要求和质量要求，门窗框或辅框应安装完毕。伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕
13、，并按外保温系统厚度留出间隙。3.6.6、 外保温施工前应进行基层处置，基层应坚实、平整，表面干净、无油污、浮沉等阻碍粘接的附着物，凸起、空鼓的地方应剔除并找平，找平原料应与基层粘结牢固。3.6.7、 外保温工程采用的原料在施工进程中要采用防潮、防水保护措施，原料进入施工现场后按规定取样复试，对于露天存放的原料，要及使用塑料布覆盖。3.6.8、 外保温工程施工期间以及完工后24h内，基层及环境气氛温度不应低于5o夏季应避免阳光暴晒。在5级以上大风天气和雨天不得施工。3.7、 原料准备3.7.1、 原料准备：模塑聚苯板（Bl级50mm厚）、镀锌电焊网（丝径0.9,网孔12.7*12.7mm）、耐碱涂塑玻纤网格布（5*5并160gM?）、专用保温钉、塑料胀栓(8*122mm),抗裂砂浆、IJ型卡、界面处置剂等原料按照工程进度由项目部技术室提前编制原料进场计划，提前进场。3.7.2,原料性能指标、模塑聚苯板(EPS)性能指标序号项目指标1密度(kgm3)18222导热系数W(Mk)WO.0393抗拉强度(MPa)20.104尺寸稳定性()0.35燃烧性能Bi表3-5模塑聚苯板性能指标(2)、泡沫混凝土性能指标序号项目/单位指标1内部结构Imrn封闭微孔2密度(kgm3)801603导热系数m.km.k
