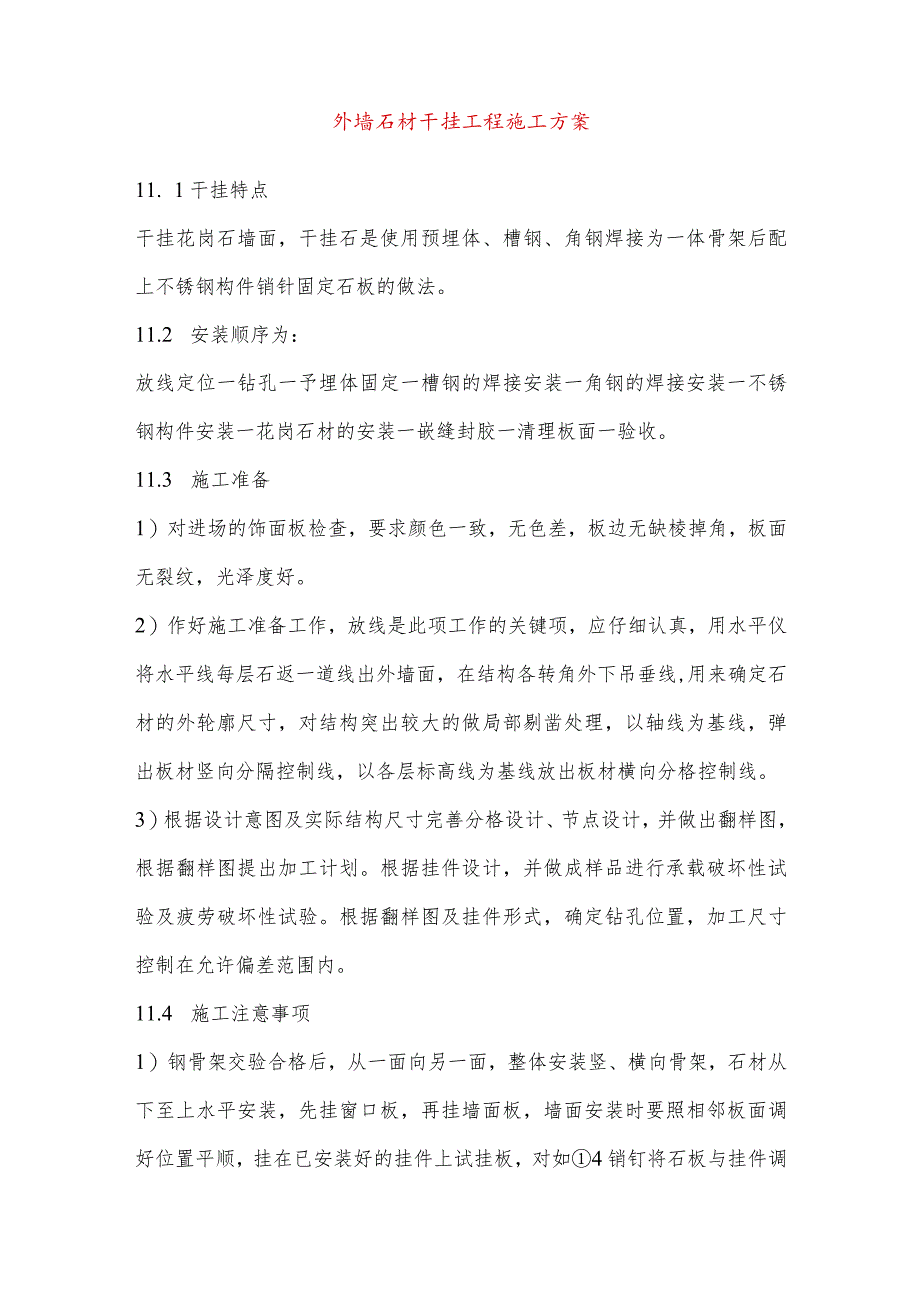

外墙石材干挂工程施工方案.docx_第1页
第1页 / 共3页

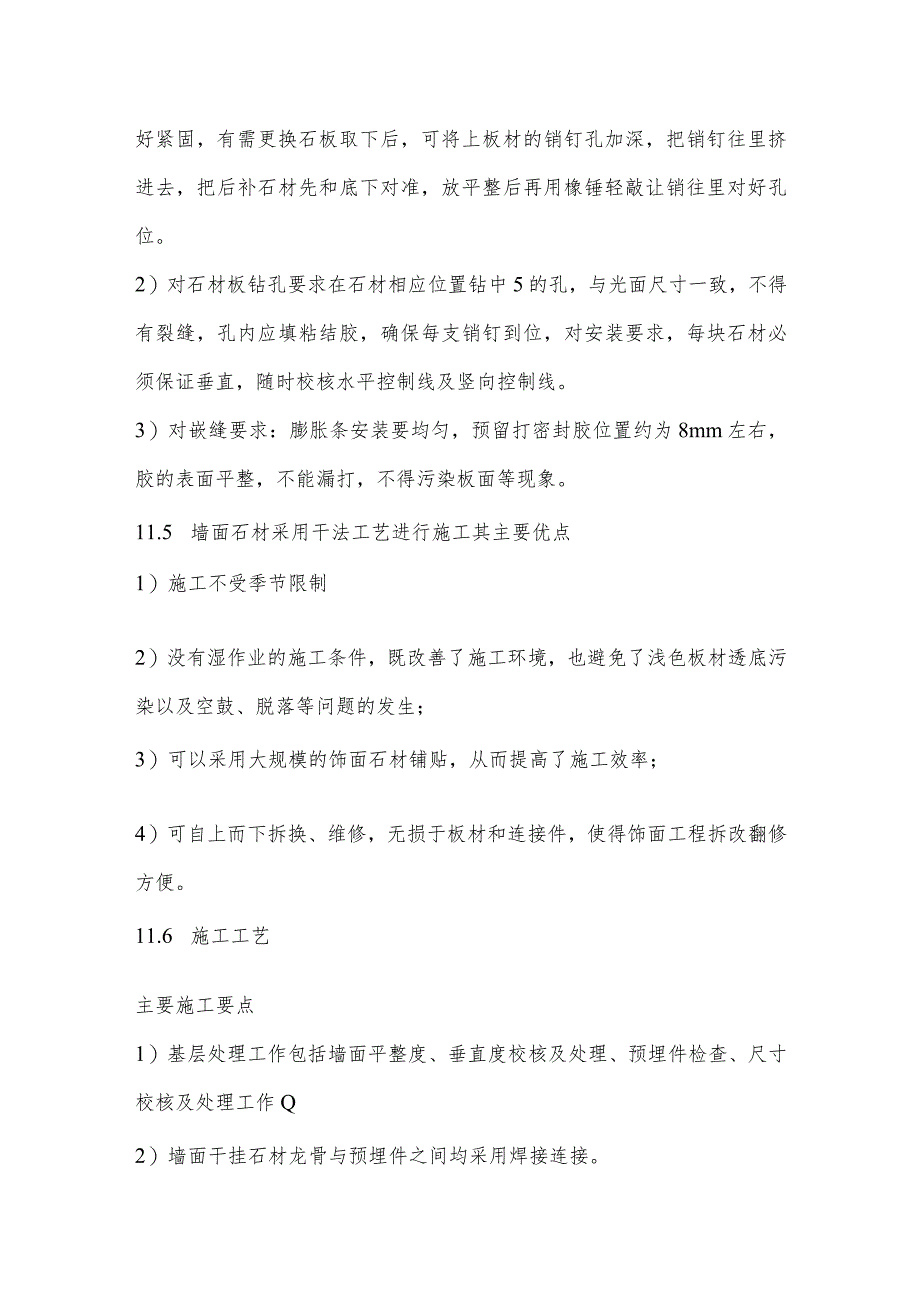

外墙石材干挂工程施工方案.docx_第2页
第2页 / 共3页

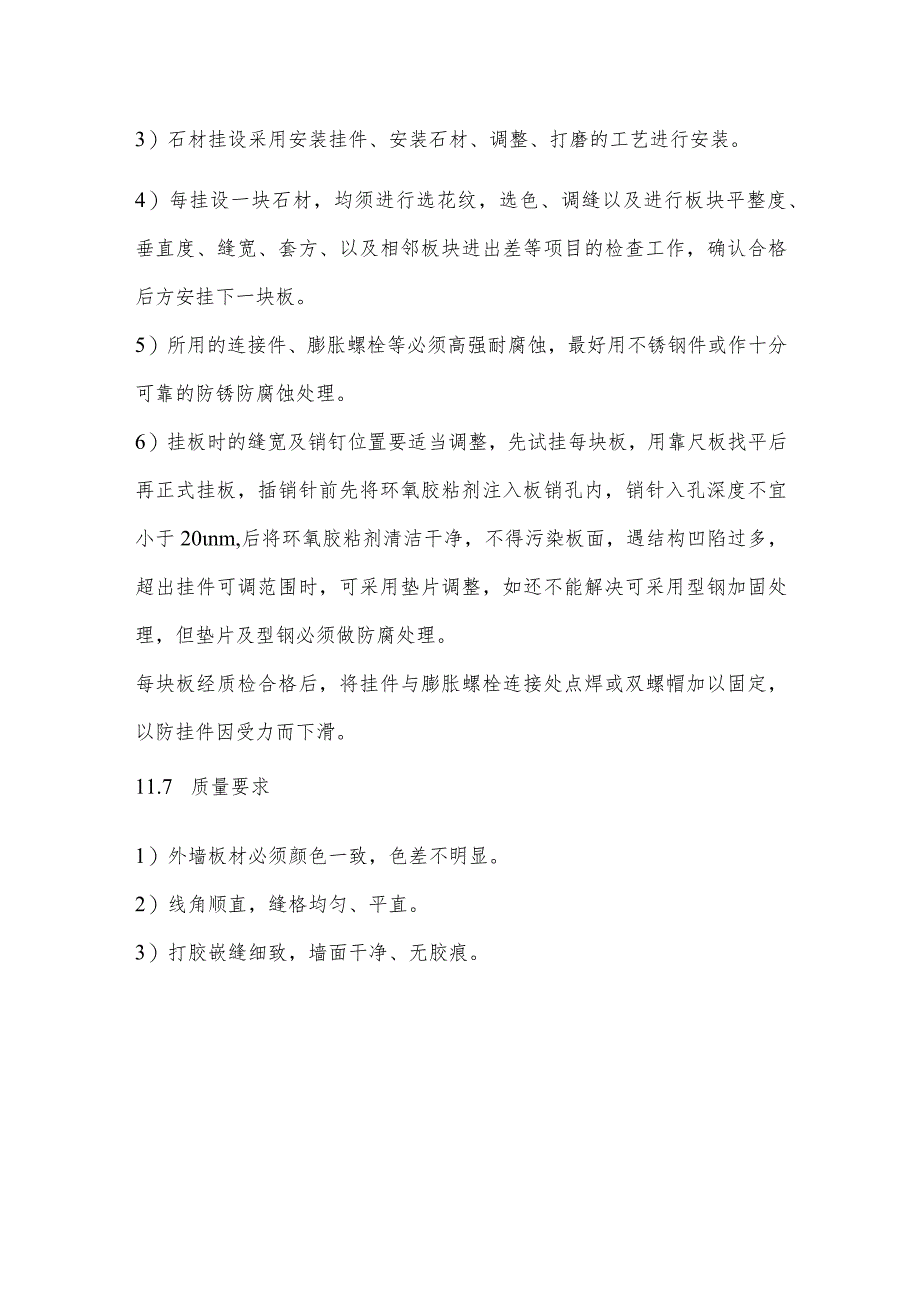

外墙石材干挂工程施工方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《外墙石材干挂工程施工方案.docx》由会员分享,可在线阅读,更多相关《外墙石材干挂工程施工方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、外墙石材干挂工程施工方案11. 1干挂特点干挂花岗石墙面,干挂石是使用预埋体、槽钢、角钢焊接为一体骨架后配上不锈钢构件销针固定石板的做法。11.2 安装顺序为:放线定位一钻孔一予埋体固定一槽钢的焊接安装一角钢的焊接安装一不锈钢构件安装一花岗石材的安装一嵌缝封胶一清理板面一验收。11.3 施工准备1)对进场的饰面板检查,要求颜色一致,无色差,板边无缺棱掉角,板面无裂纹,光泽度好。2)作好施工准备工作,放线是此项工作的关键项,应仔细认真,用水平仪将水平线每层石返一道线出外墙面,在结构各转角外下吊垂线,用来确定石材的外轮廓尺寸,对结构突出较大的做局部剔凿处理,以轴线为基线,弹出板材竖向分隔控制线,以

2、各层标高线为基线放出板材横向分格控制线。3)根据设计意图及实际结构尺寸完善分格设计、节点设计,并做出翻样图,根据翻样图提出加工计划。根据挂件设计,并做成样品进行承载破坏性试验及疲劳破坏性试验。根据翻样图及挂件形式,确定钻孔位置,加工尺寸控制在允许偏差范围内。11.4 施工注意事项1)钢骨架交验合格后,从一面向另一面,整体安装竖、横向骨架,石材从下至上水平安装,先挂窗口板,再挂墙面板,墙面安装时要照相邻板面调好位置平顺,挂在已安装好的挂件上试挂板,对如4销钉将石板与挂件调好紧固,有需更换石板取下后,可将上板材的销钉孔加深,把销钉往里挤进去,把后补石材先和底下对准,放平整后再用橡锤轻敲让销往里对好

3、孔位。2)对石材板钻孔要求在石材相应位置钻中5的孔,与光面尺寸一致,不得有裂缝,孔内应填粘结胶,确保每支销钉到位,对安装要求,每块石材必须保证垂直,随时校核水平控制线及竖向控制线。3)对嵌缝要求:膨胀条安装要均匀,预留打密封胶位置约为8mm左右,胶的表面平整,不能漏打,不得污染板面等现象。11.5 墙面石材采用干法工艺进行施工其主要优点1)施工不受季节限制2)没有湿作业的施工条件,既改善了施工环境,也避免了浅色板材透底污染以及空鼓、脱落等问题的发生;3)可以采用大规模的饰面石材铺贴,从而提高了施工效率;4)可自上而下拆换、维修,无损于板材和连接件,使得饰面工程拆改翻修方便。11.6 施工工艺主

4、要施工要点1)基层处理工作包括墙面平整度、垂直度校核及处理、预埋件检查、尺寸校核及处理工作Q2)墙面干挂石材龙骨与预埋件之间均采用焊接连接。3)石材挂设采用安装挂件、安装石材、调整、打磨的工艺进行安装。4)每挂设一块石材,均须进行选花纹,选色、调缝以及进行板块平整度、垂直度、缝宽、套方、以及相邻板块进出差等项目的检查工作,确认合格后方安挂下一块板。5)所用的连接件、膨胀螺栓等必须高强耐腐蚀,最好用不锈钢件或作十分可靠的防锈防腐蚀处理。6)挂板时的缝宽及销钉位置要适当调整,先试挂每块板,用靠尺板找平后再正式挂板,插销针前先将环氧胶粘剂注入板销孔内,销针入孔深度不宜小于20nm,后将环氧胶粘剂清洁干净,不得污染板面,遇结构凹陷过多,超出挂件可调范围时,可采用垫片调整,如还不能解决可采用型钢加固处理,但垫片及型钢必须做防腐处理。每块板经质检合格后,将挂件与膨胀螺栓连接处点焊或双螺帽加以固定,以防挂件因受力而下滑。11.7 质量要求1)外墙板材必须颜色一致,色差不明显。2)线角顺直,缝格均匀、平直。3)打胶嵌缝细致,墙面干净、无胶痕。
