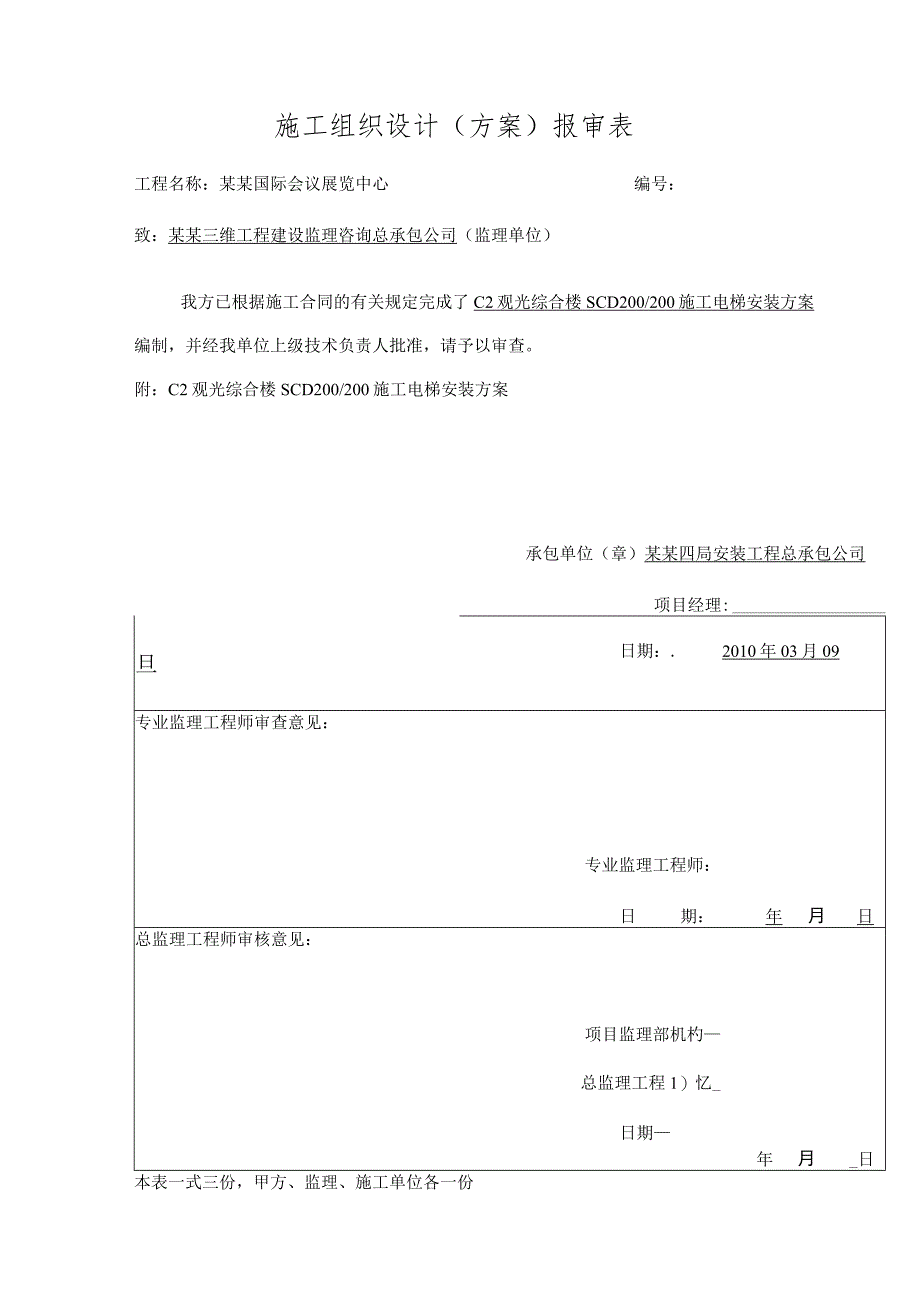

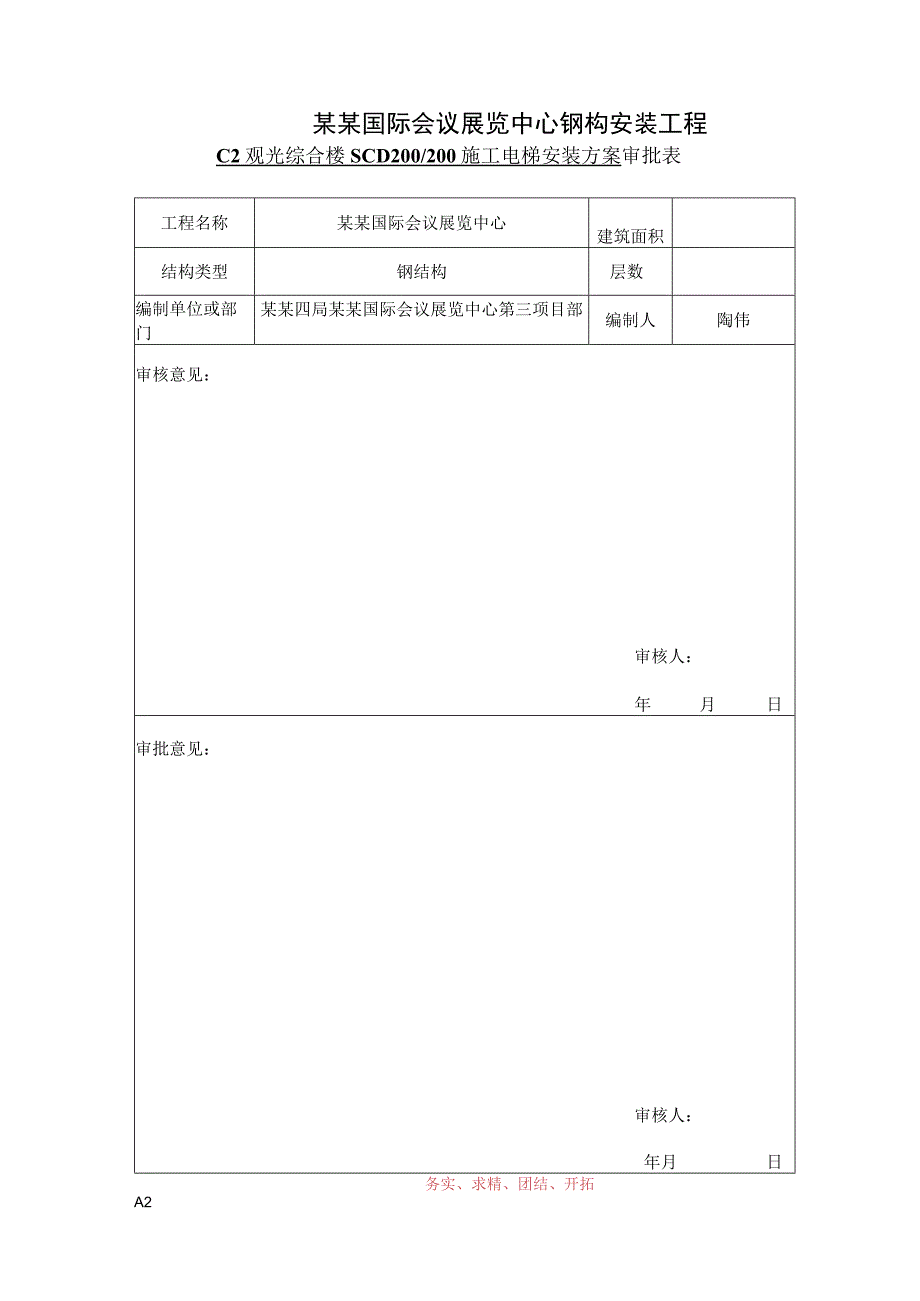

1、某某国际会议展览中心钢构安装工程C2观光综合楼SCD200/200施工电梯安装方案审批表工程名称某某国际会议展览中心建筑面积结构类型钢结构层数编制单位或部门某某四局某某国际会议展览中心第三项目部编制人陶伟审核意见：审核人：年月日审批意见：审核人：年月日务实、求精、团结、开拓A2施工组织设计（方案）报审表工程名称：某某国际会议展览中心编号：致：某某三维工程建设监理咨询总承包公司（监理单位）我方已根据施工合同的有关规定完成了C2观光综合楼SCD200/200施工电梯安装方案编制，并经我单位上级技术负责人批准，请予以审查。附：C2观光综合楼SCD200/200施工电梯安装方案承包单位（章）某某四局安

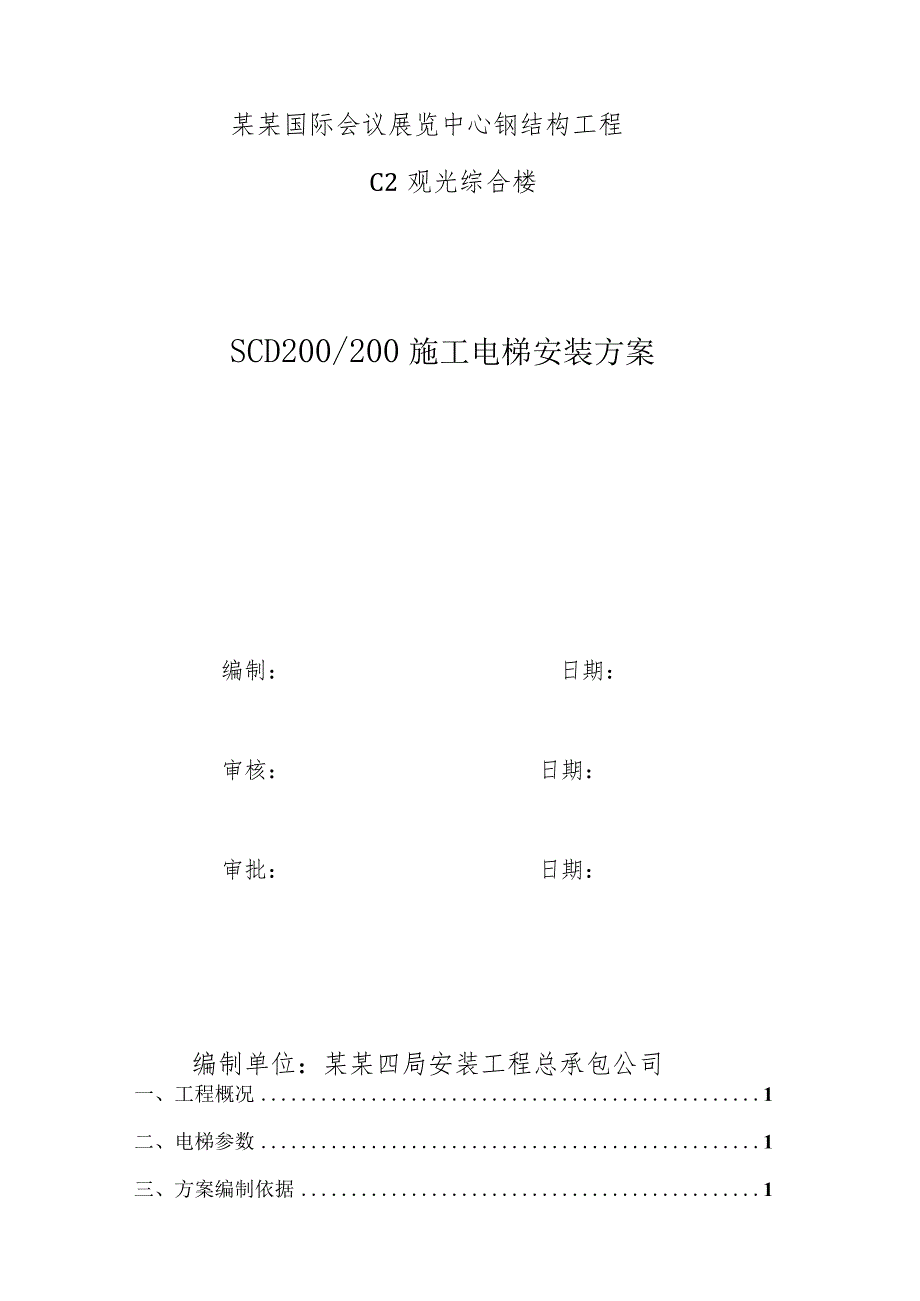

2、装工程总承包公司项目经理:旦日期：.2010年03月09专业监理工程师审查意见：专业监理工程师：日期：年月日总监理工程师审核意见：项目监理部机杓总监理工程1）忆_日期年月_日本表一式三份，甲方、监理、施工单位各一份某某国际会议展览中心钢结构工程C2观光综合楼SCD200/200施工电梯安装方案编制：日期：审核：日期：审批：日期：编制单位：某某四局安装工程总承包公司一、工程概况1二、电梯参数1三、方案编制依据1四、现场准备工作1五、基础制作2六、电梯公司物质准备2七、施工电梯的安装2八、电梯验收时现场准备的资料4九、安全规程4十、保养维护一览表：6附录一：电梯对基础的力学参数8附录二：电梯基座加
3、固及验算9附录三：电梯安装时间进度表11附录四：电梯施工图12一、工程概况201大厦工程建筑总高201米，施工地点位于某某市金阳区，建筑主体为全钢结构。为满足施工人员上下通行，配合塔吊进行垂直方向的物料运输，拟在施工现场安装1台SC200BP双笼外用施工升降机，电梯施工高度为157.30米。根据现场踏勘后决定将该电梯安装在建筑物外1.5米处，根据图纸结合现场施工需求，拟在c2-5c2-C-c2-D之间布置施工电梯，以6号钢柱和10号钢柱之间的钢梁为附着点，电梯的中心即为5、6轴的的中心线与C、D轴的中心线的交点，于5、6轴和C、D轴的距离都为3.75m。参考附图1：电梯定位图，二、电梯参数电梯
4、主要部件尺寸及额定参数如下表所示:单个梯笼外廓尺寸长3.0X宽1.3X高2.53m标准节尺寸0.650.651.508m额定提升速度9mmin电容量40KVA单笼额定载荷2000Kg三、方案编制依据1、SC200BP施工升降机使用说明书；2、施工升降机安全规程(GB10055-1996)；3、某某市博艺建筑工程设计总承包公司201大厦工程蓝图；4、201大厦深化图纸；5、201大厦钢结构总施工组织设计。四、现场准备工作1、安装电梯当日，现场拟派4名架子工配合安装作业,安装电梯时可能需将脚手架局部改动。并在电梯附着所在楼层的下一层相应位置准备一定数量的架子管，以搭设施工平台。2、电力准备：每台电
5、梯所需电容量为40KVA,现场将为本电梯配备专用二级电箱，电箱距电梯中心不大于5米。3、现场清点：安装前整理场地、保证开阔的安装现场，调整附近设施、清理走杂物。4、电梯安装后，项目按有关规范进行电梯防护棚及施工通道的施工，并核准进行防护棚及施工通道施工后，现场通道是否畅通。五、基础制作1）、地基要求：电梯基础底架安装在地下室承台上，地下室承台需能承受78.31吨的动载，须进行核算承台承载力，若不满足需做加固处理。2）、确定外用施工电梯位置后，在底版上浇注30公分混凝土，采用M26穿顶板螺栓将底架固定在地下室浇注承台上。六、电梯公司物资准备名称电梯所需物资备注标准节150节自备件附着拉杆40道见
6、图纸斜撑杆40根见图纸z形耳板40加工件梯笼2个自备件底架1个自备件底架连接螺栓4个M26450mm护栏及其它配件配齐自备件七、施工电梯的安装1、安装起重设备可采用现场塔吊。2、根据方案设计的施工电梯定位图纸在现场的电梯井承台和地下室顶板上测量放线，找出电梯底架、标准节、固定螺栓孔等位置。3、安装电梯的底座，在地下室承台上浇注30公分混泥土，采用M26穿顶板螺栓将电梯底架固定在地下室浇注承台上。并注意调平底座的水平度，使底座水平度控制在0.2%以内。螺栓的预紧力为350NMo如电梯底架承重处与基础间有间隙，用楔铁将其楔上并点焊底架与楔铁。4、安放缓冲弹簧，连接接地电阻（阻值不得大于4。），接地
7、电阻可与结构接地连接，作为防雷设施。5、在底架上安装五节标准节，连接标准节用的螺栓为M24X230mm,预紧力为350NMo6、安装围栏：将围栏各部分本身连接成整体的同时，根据围栏下槽钢螺栓孔尺寸在首层楼板上钻孔，通过穿顶板螺栓将围栏下槽钢与首层楼板相连，然后通过托架再把后墙板、门框和接长墙板的下槽钢与首层底板相连。7、安装梯笼：用塔吊将已拼装成一体的梯笼吊装就位，沿己安装的六节标准节上的梯笼导轨由上至下缓缓放下，在地面垫起适当高度的枕木，将吊笼放在上面座稳。8、调整压轮和各侧滚轮的偏心距，使各侧滚轮与标准节立主管的间隙为O.5mm,压轮与齿条背面的间隙为0.5mm。同时保证防坠安全器齿轮和传
8、动齿轮在宽度方向的中心平面处于齿条厚度的中间位置。9、安装连接电气控制系统。10、电动升降试车。11、电梯标准节的加节：电梯司机就位，将加节按钮盒接线插头插至驾驶室操纵箱的相应插座上，并将操纵箱上的控制旋钮至“加节”位置，再将加节按钮盒置于梯笼顶部。12、在梯笼顶部装上“安装吊杆”。吊杆不用时可拆除或牢靠地固定在吊笼顶（用销轴销死下端，上端的小吊钩挂住稳固的实体结构拉紧）。13、安装人员在吊笼顶部操作安装吊杆，放下吊钩，用标准节扁担梁吊起一个标准节放置在梯笼顶部，驱动梯笼上升至吊笼顶面距离标准节顶端约300mm处，按下紧急停机按钮或将防止误动作开关扳至停机位置，防止意外。14、将该节接头锥面涂
9、上润滑脂，将标准节放置在已安装好的标准节上，对正接口，松开吊钩，用螺栓将两节连接起来，拧紧。15、重复10、11步骤，直至标准节高度达到要求为止。16、每隔约9米需安装一道附着：电梯附着耳板与结构钢梁焊接连接，电梯拉杆与电梯附着耳板间采用销轴连接，电梯拉杆与电梯标准节之间采用76转扣连接。因为上至35层已无6号钢柱及10号钢柱，若要继续安装施工电梯，安装附着的难度即要增加，结合电梯的参数，15Om以上要按照每7.5m附着一次，施工难度大大增力口，外加上面己无太大施工作业面，暂计划将附着高度安装至156.8m,考虑到钢梁的布置，附着的安装高度分别为：首层附着离基础面5.45米，第二层间隔5.02
10、米，第三层间隔8.03米，第四层间隔5.5米，以上每隔9米安装一次附着，总共安装20层附着。参考附图4：电梯附着立面图。17、安装电缆护圈：第一个护圈距电缆卷筒上沿约2m,第2个距离第一个约4.5米高，以上每隔6m左右安装一个电缆护圈。18、待达到要求高度后，在地面垫起适当高度的枕木，利用塔吊吊装对重系统。缓缓放到枕木上，座稳。用适当长度，强度足够的钢丝绳连接吊笼和对重，撤出枕木。19、安装调整上限位、极限限位，保证吊笼在触发上限位后所能运行的最大距离小于1.5米，上极限限位与上限位间距离为0.15m。20、安装完成后进行自检，及时报请安全部门验收。21、进行坠笼实验，验收合格后投入使用。八、
11、电梯验收时现场准备的资料1、提供基础支撑墙验算报告，基础需能承受78.3吨的动载。根据现场混凝土结构及钢结构的布置情况，进行有针对性的支撑加固措施。见附录二。2、测量电梯底架安装后的水平度和电梯标准节的安装垂直度，并给出测量结果的报告。九、安全规程1、安装时，工人必须佩带齐全的安全防护用品。2、施工现场必须围设不小于20X20米的安全作业区，非电梯施工人员不得入内。3、电梯在首次吊重运行时，必须从最低层上升，严禁自上而下。当电梯梯笼升离地面1-2米时，要停车实验制动器的可靠性，如发现制动器异常，须修复后方可运行。4、电梯梯笼内乘人或载物时，应使载荷均匀分布，防止偏重，严禁超载荷运行。5、操作人
12、员与指挥人员密切配合，根据指挥信号操作。6、电梯运行中发现机械有异常情况时，应立即停机检查，排除故障后方可继续运行。电梯在大雨、大雾和六级以上风时，应停止运行，并将梯笼将到底层，切断电源。7、电梯运行到最上层和最下层时，严禁以行程限位开关自动停车来代替正常操作按钮的使用。8、注意接地，按规范控制接地电阻阻值（不得大于4Q）。9、注意电梯导轨架垂直度的控制。电梯导轨架垂直度偏差许用值架设高度(70米70-100100-150150-2002200垂直度允差架设高度/1000709011013010、附着架允许的最大水平倾角为8。11、连接螺栓的强度等级不低于8.8级。12、对接标准节时，必须保证
13、各标准节立管对接处的错位阶差（0.5毫米。标准节上的对重导轨，应确保导轨对接处的错位阶差W0.5亳米。13、现场施工人员需为电梯基础作好排水。14、使用或操作升降机的人员必须具备以下要求：A、能正确、迅速地对各种可能出现的情况作出反应，以避免事故发生。B、能理解和执行所制定的规定、条例和安全操作规程；C、能经受紧某状态，防止出错，有丰富的操作经验；D、受过专业培训，熟读和掌握了电梯手册的全部内容；E：领有施工升降机的驾驶执照。15、安装开始之前的重要安全措施：A、始终要确保地面有足够大的区域被围住；B、始终要确保所使用的起重设备适合于要起吊的载荷，而且处于良好的状态；C、始终要确保能承受所述的
14、载荷，并符合地方安全规定。16、安装期间的重要安全措施：A、在安装期间，绝对不允许与安装工作无关的人员使用升降机；B、驱动吊笼运行必须将加节按扭盒或操作盒移至吊笼顶部操纵，不允许在吊笼内操纵；C、不允许在风速大于13米/秒和雷雨、下雪等恶劣气候条件下进行安装工作。D、利用设置在吊笼顶部的安装吊杆进行安装工作时，重量不得超过吊杆标牌上的额定起重量。吊笼载荷也不允许超过其额定载重量；E、任何人不得站在悬吊物下；F、吊笼运行时，人员的头部、手及装运的物件绝对不准伸出吊笼护栏；G、除非总电源已完全切断，否则不能让任何人在地面围栏内、围栏顶上或靠伏在围栏上以及在升降机通道内、导架立柱内和附墙架等不安全区
