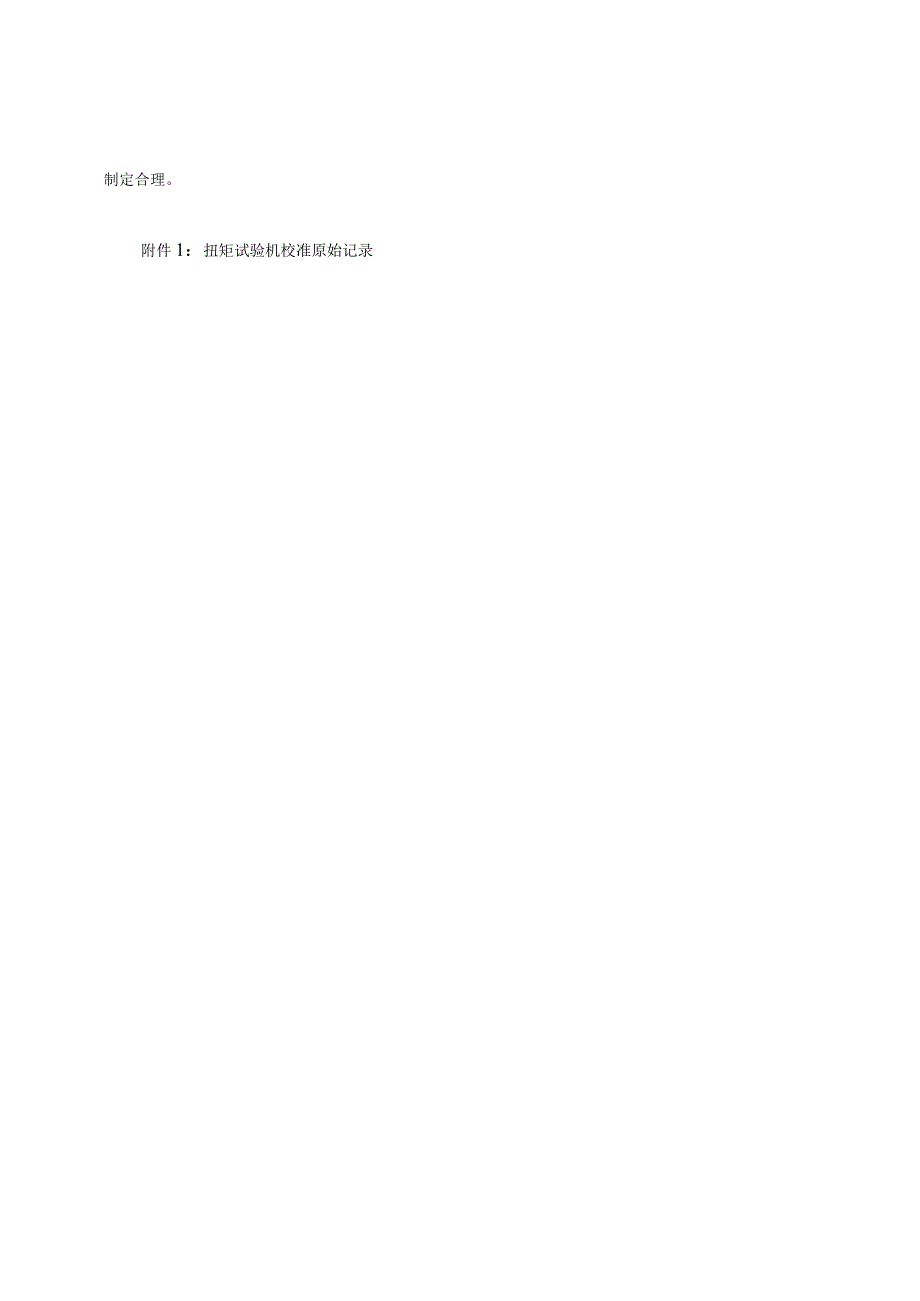

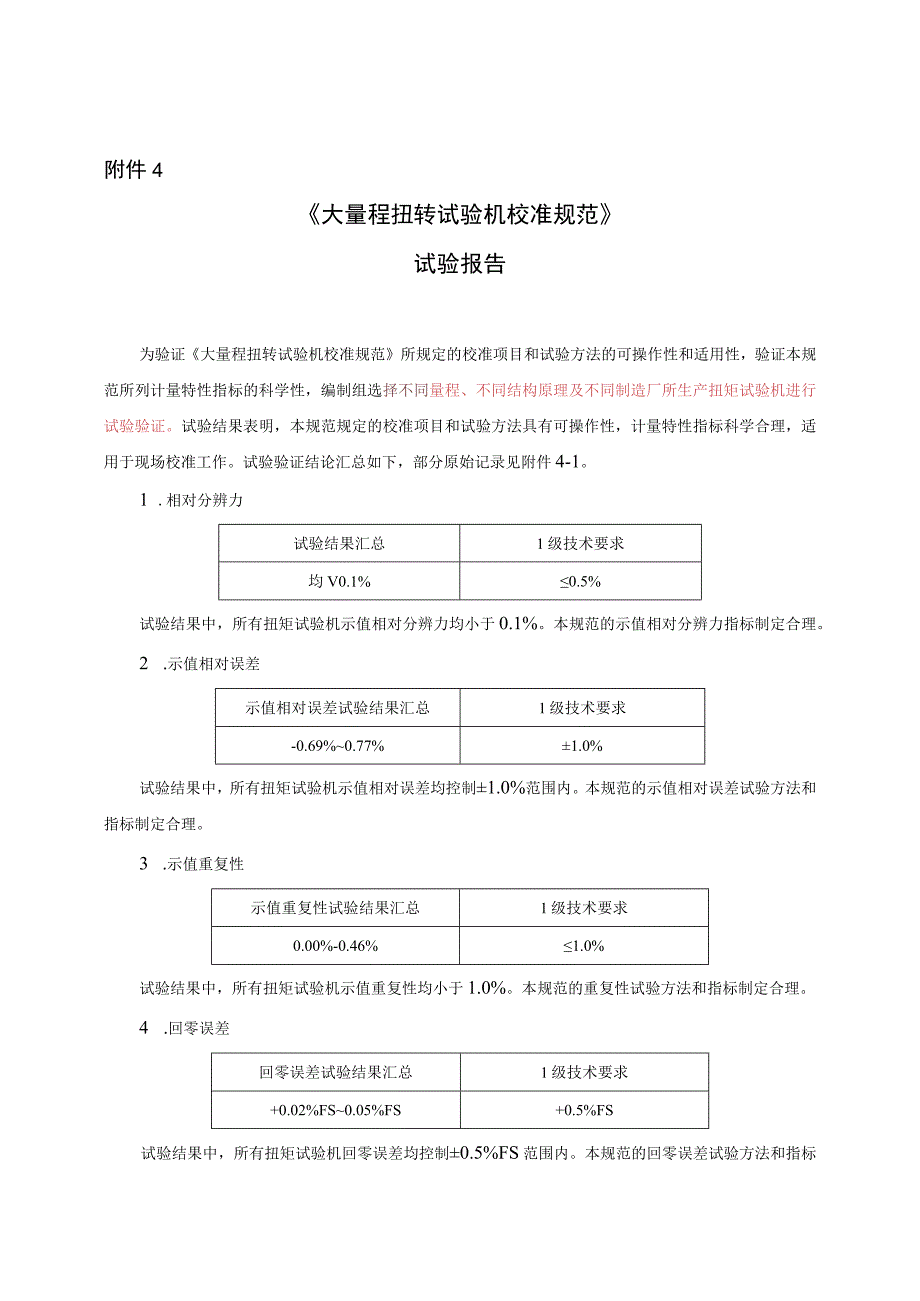

大量程扭转试验机校准规范实验报告.docx_第1页
第1页 / 共8页
大量程扭转试验机校准规范实验报告.docx_第2页
第2页 / 共8页

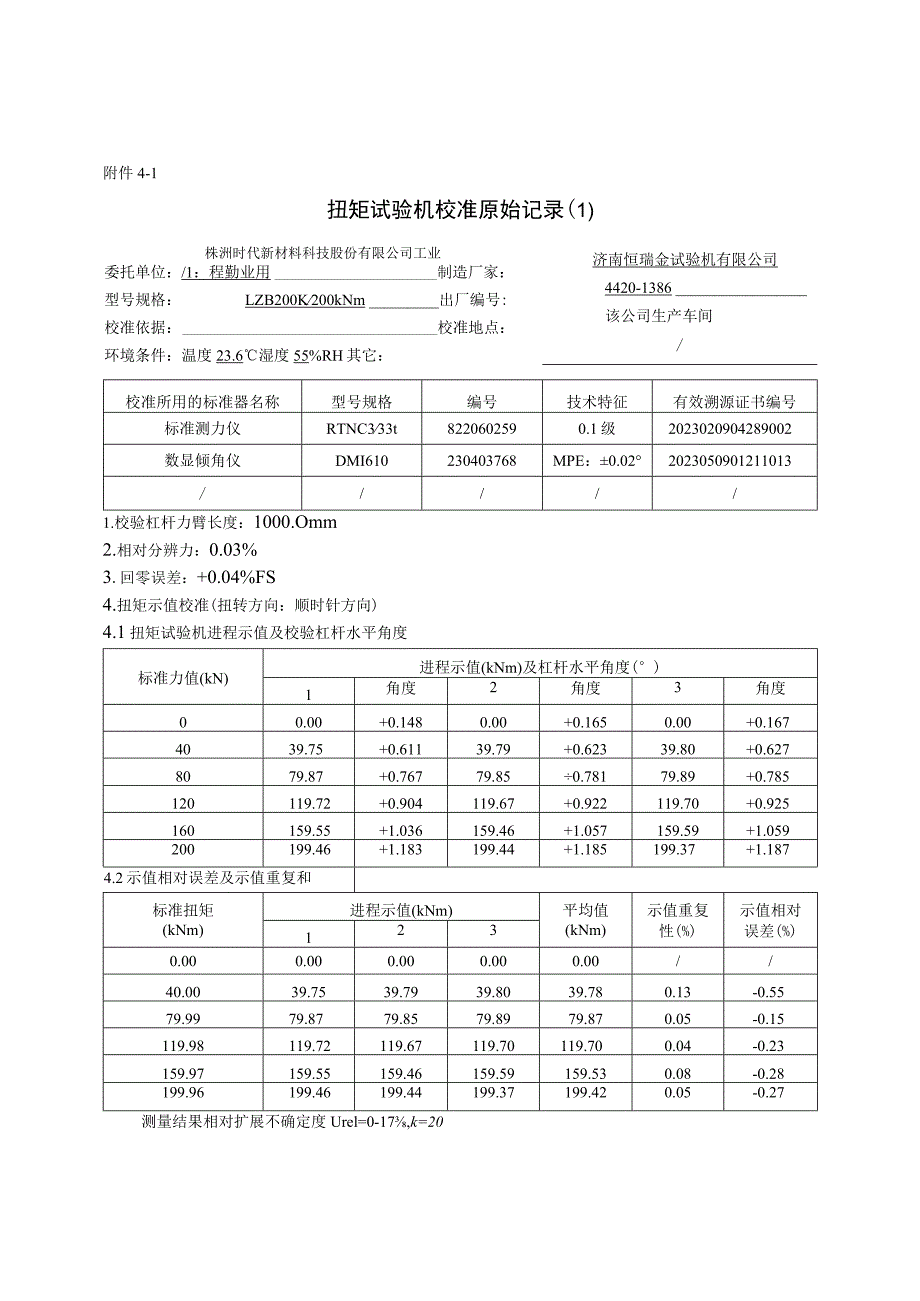

大量程扭转试验机校准规范实验报告.docx_第3页
第3页 / 共8页
大量程扭转试验机校准规范实验报告.docx_第4页
第4页 / 共8页
大量程扭转试验机校准规范实验报告.docx_第5页
第5页 / 共8页
大量程扭转试验机校准规范实验报告.docx_第6页
第6页 / 共8页
大量程扭转试验机校准规范实验报告.docx_第7页
第7页 / 共8页
大量程扭转试验机校准规范实验报告.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《大量程扭转试验机校准规范实验报告.docx》由会员分享,可在线阅读,更多相关《大量程扭转试验机校准规范实验报告.docx(8页珍藏版)》请在第壹文秘上搜索。

1、附件4大量程扭转试验机校准规范试验报告为验证大量程扭转试验机校准规范所规定的校准项目和试验方法的可操作性和适用性,验证本规范所列计量特性指标的科学性,编制组选择不同量程、不同结构原理及不同制造厂所生产扭矩试验机进行试验验证。试验结果表明,本规范规定的校准项目和试验方法具有可操作性,计量特性指标科学合理,适用于现场校准工作。试验验证结论汇总如下,部分原始记录见附件4-1。1 .相对分辨力试验结果汇总1级技术要求均V0.1%0.5%试验结果中,所有扭矩试验机示值相对分辨力均小于0.1%。本规范的示值相对分辨力指标制定合理。2 .示值相对误差示值相对误差试验结果汇总1级技术要求-0.69%0.77%

2、1.0%试验结果中,所有扭矩试验机示值相对误差均控制1.0%范围内。本规范的示值相对误差试验方法和指标制定合理。3 .示值重复性示值重复性试验结果汇总1级技术要求0.00%-0.46%1.0%试验结果中,所有扭矩试验机示值重复性均小于1.0%。本规范的重复性试验方法和指标制定合理。4 .回零误差回零误差试验结果汇总1级技术要求+0.02%FS0.05%FS+0.5%FS试验结果中,所有扭矩试验机回零误差均控制0.5%FS范围内。本规范的回零误差试验方法和指标制定合理。附件1:扭矩试验机校准原始记录附件4-1扭矩试验机校准原始记录(1)株洲时代新材料科技股份有限公司工业委托单位:/1:程勤业用制

3、造厂家:型号规格:LZB200K200kNm出厂编号:校准依据:校准地点:环境条件:温度23.6湿度55%RH其它:济南恒瑞金试验机有限公司4420-1386该公司生产车间/校准所用的标准器名称型号规格编号技术特征有效溯源证书编号标准测力仪RTNC333t8220602590.1级2023020904289002数显倾角仪DMI610230403768MPE:0.022023050901211013/1.校验杠杆力臂长度:1000.Omm2.相对分辨力:0.03%3.回零误差:+0.04%FS4.扭矩示值校准(扭转方向:顺时针方向)4.1扭矩试验机进程示值及校验杠杆水平角度标准力值(kN)进程

4、示值(kNm)及杠杆水平角度()1角度2角度3角度00.00+0.1480.00+0.1650.00+0.1674039.75+0.61139.79+0.62339.80+0.6278079.87+0.76779.850.78179.89+0.785120119.72+0.904119.67+0.922119.70+0.925160159.55+1.036159.46+1.057159.59+1.059200199.46+1.183199.44+1.185199.37+1.1874.2示值相对误差及示值重复和标准扭矩进程示值(kNm)平均值示值重复示值相对(kNm)123(kNm)性(%)误差

5、(%)0.000.000.000.000.00/40.0039.7539.7939.8039.780.13-0.5579.9979.8779.8579.8979.870.05-0.15119.98119.72119.67119.70119.700.04-0.23159.97159.55159.46159.59159.530.08-0.28199.96199.46199.44199.37199.420.05-0.27测量结果相对扩展不确定度Urel=0-17,k=20校准:甘逵核验:戴林日期:2023年8月8日附件4-1扭矩试验机校准原始记录(21)国家轨道交通高分子材料及制品质量检委托单位:型

6、制造厂家:型号规格:KP-3-PL-II60kNm出厂编号:校准依据:校准地点:环境条件:温度24.1湿度66%RH其它:重庆凯瑞测试装备有限公司2022-25A该公司生产车间/校准所用的标准器名称型号规格编号技术特征有效溯源证书编号标准测力仪RTNC310l00289K3Q0.1级2023021404289004数显倾角仪DMI610230403768MPE:+0.022023050901211013/1.校验杠杆力臂长度:1000.Omm2.相对分辨力:0.02%3.回零误差:+0.05%FS4.扭矩示值校准(扭转方向:正向)4.1扭矩试验机进程示值及校验杠杆水平角度标称扭矩(kNm)标准

7、测力仪进程示值(kN)及杠杆水平角度()1角度2角度3角度00.000-0.0170.000-0.0120.000-0.012109.976+0.1679.981+0.1709.988+0.1692020.131+0.20820.183+0.21120.102+0.2103030.177+0.23330.168+0.23530.126+0.2354040.146+0.25440.138+0.25540.128+0.2555050.114+0.27250.093+0.27350.108+0.2734.2示值相对误差及示值重复性标准扭矩(kNm)进程示值(kN)平均值(kN)示值重复性(%)示值相

8、对误差(%)1230.0000.0000.0000.0000.000/9.9829.9769.9819.9889.9820.12+0.1820.13920.13120.18320.10220.1390.40-0.6930.15730.17730.16830.12630.1570.17-0.5240.13740.14640.13840.12840.1370.04-0.3450.10450.11450.09350.10850.1050.04-0.21测量结果相对扩展不确定度UreI=032%,k=20校准:戴林核验:易林莉日期:2023年5月23日附件4-1扭矩试验机校准原始记录(22)国家轨道交

9、通高分子材料及制品质量检委托单位:沌中心制造厂家:重庆凯瑞测试装备有限公司型号规格:KP-3-PL-II60kNm_出厂编号:.2022-25A校准依据:_校准地点:该公司生产车间环境条件:温度24.1湿度66%RH其它:/校准所用的标准器名称型号规格编号技术特征有效溯源证书编号标准测力仪RTNC310t00289K3Q0.1级2023021404289004数显倾角仪DMI610230403768MPE:0.022023050901211013/1.校验杠杆力臂长度:1000.Omm2.相对分辨力:0.02%3.回零误差:+0.05%FS4.扭矩示值校准(扭转方向:反向)4.1扭矩试验机进程

10、示值及校验杠杆水平角度标称扭矩标准测力仪进程示值(kN)及杠杆水平角度()CkNm)1角度2角度3角度00.000-0.0550.000-0.0940.000-0.090-109.985+0.1039.983+0.1029.982+0.104-2019.965+0.13419.9510.13519.950+0.136-3029.935+0.15029.924+0.15329.925+0.154-4039.892+0.16439.898+0.16639.898+0.167-5049.867+0.17549.867+0.17749.864+0.1794.2示值相对误差及示值重复和标准扭矩(kNm)

11、进程示值(kN)平均值(kN)示值重复性(%)示值相对误差(%)1230.0000.0000.0000.0000.000/9.9839.9859.9839.9829.9830.02+0.1719.95519.96519.95119.95019.9550.07+0.2329.92829.93529.92429.92529.9280.04+0.2439.89639.89239.89839.89839.8960.02+0.2649.86649.86749.86749.86449.8660.00+0.27测量结果相对扩展不确定度Urel=2JI%,k=20校准:戴林核验:易林莉日期:2023年5月23

12、日附件4-1扭矩试验机校准原始记录(3)时代新材委托单位:制造厂家:.济南恒瑞金试验机有限公司型号规格:LZY500K500kMn_出厂编号:一4420-1385校准依据:校准地点:一该公司生产车间环境条件:温度23.8湿度60%RH其它:/校准所用的标准器名称型号规格编号技术特征有效溯源证书编号标准测力仪RTNC333t8220602590.1级2023020904289002数显倾角仪DMI610230403768MPE:+0.022023050901211013/1.校验杠杆力臂长度:1000.Omm2.相对分辨力:0.02%3.回零误差:+0.02%FS4.扭矩示值校准4.1扭矩试验机进程示值及校验杠杆水平角度标准力值进程示值(kNm)及杠杆水平角度()(kN)1角度2角度3角度00.00-0.0110.000.0580.000.1686060.330.45960.440.46960.610.490120120.500.838120.790.882120.920.857180180.291.201180.621.238180.791.220240239.551.541239.861.
