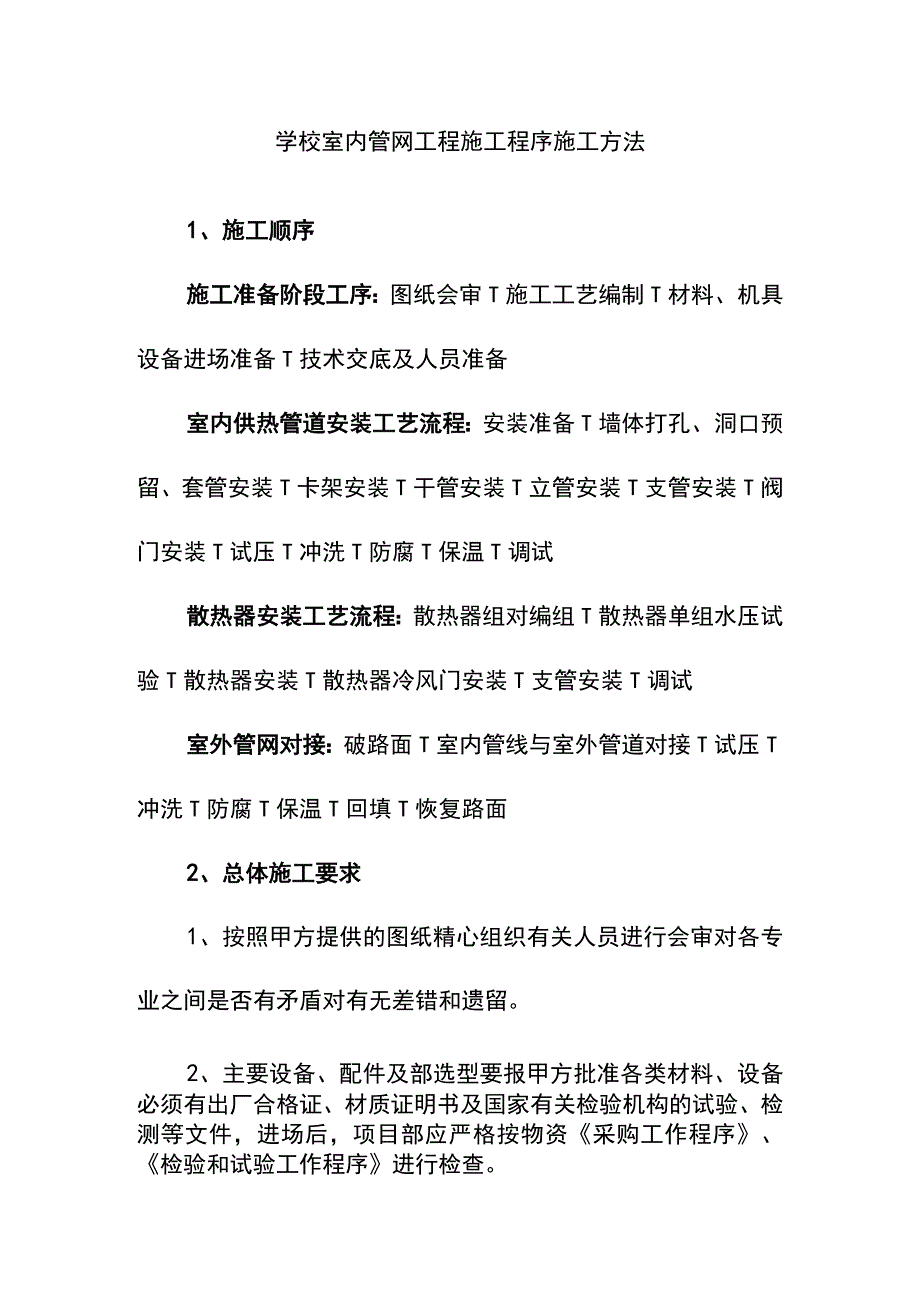

1、学校室内管网工程施工程序施工方法1、施工顺序施工准备阶段工序：图纸会审T施工工艺编制T材料、机具设备进场准备T技术交底及人员准备室内供热管道安装工艺流程：安装准备T墙体打孔、洞口预留、套管安装T卡架安装T干管安装T立管安装T支管安装T阀门安装T试压T冲洗T防腐T保温T调试散热器安装工艺流程：散热器组对编组T散热器单组水压试验T散热器安装T散热器冷风门安装T支管安装T调试室外管网对接：破路面T室内管线与室外管道对接T试压T冲洗T防腐T保温T回填T恢复路面2、总体施工要求1、按照甲方提供的图纸精心组织有关人员进行会审对各专业之间是否有矛盾对有无差错和遗留。2、主要设备、配件及部选型要报甲方批准各类

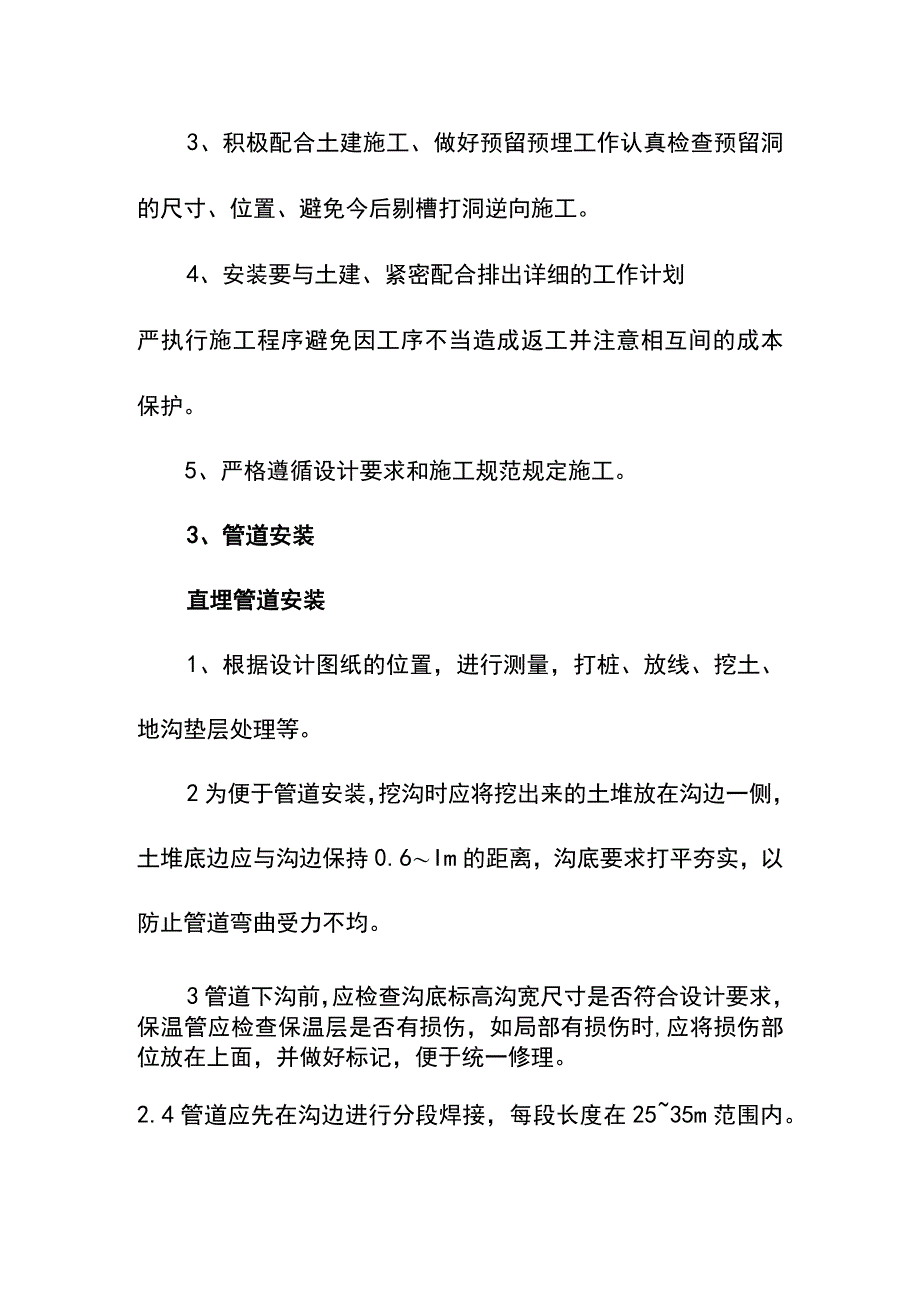

2、材料、设备必须有出厂合格证、材质证明书及国家有关检验机构的试验、检测等文件，进场后，项目部应严格按物资采购工作程序、检验和试验工作程序进行检查。3、积极配合土建施工、做好预留预埋工作认真检查预留洞的尺寸、位置、避免今后剔槽打洞逆向施工。4、安装要与土建、紧密配合排出详细的工作计划严执行施工程序避免因工序不当造成返工并注意相互间的成本保护。5、严格遵循设计要求和施工规范规定施工。3、管道安装直埋管道安装1、根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。2为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6Im的距离，沟底要求打平夯实，以防止管道弯曲受力

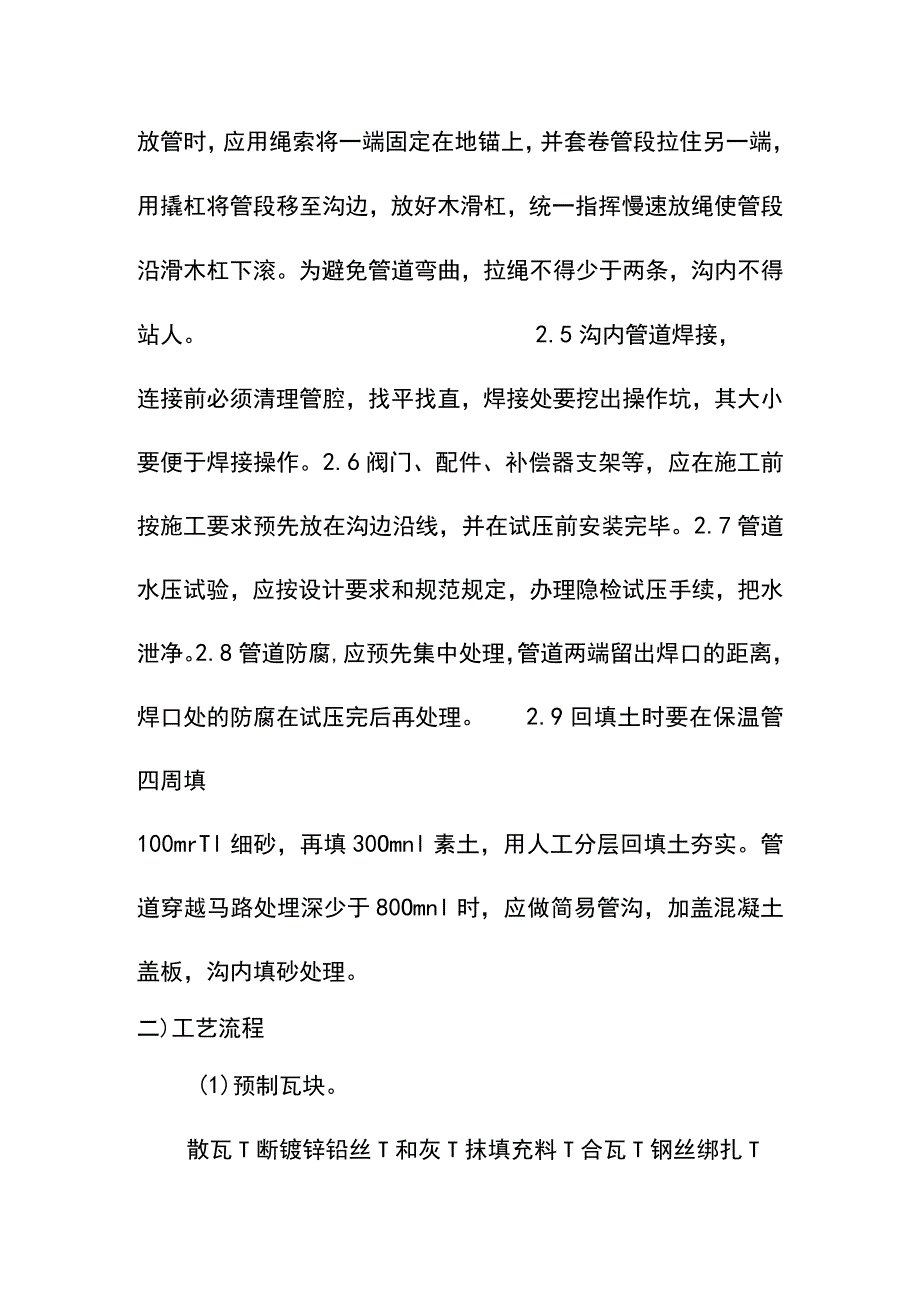

3、不均。3管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时,应将损伤部位放在上面，并做好标记，便于统一修理。2.4管道应先在沟边进行分段焊接，每段长度在2535m范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边，放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。为避免管道弯曲，拉绳不得少于两条，沟内不得站人。2.5沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。2.6阀门、配件、补偿器支架等，应在施工前按施工要求预先放在沟边沿线，并在试压前安装完毕。2.7管道水压试验，应按设
4、计要求和规范规定，办理隐检试压手续，把水泄净。2.8管道防腐,应预先集中处理，管道两端留出焊口的距离，焊口处的防腐在试压完后再处理。2.9回填土时要在保温管四周填100mrTl细砂，再填30Omnl素土，用人工分层回填土夯实。管道穿越马路处埋深少于80Omnl时，应做简易管沟，加盖混凝土盖板，沟内填砂处理。二)工艺流程(1)预制瓦块。散瓦T断镀锌铅丝T和灰T抹填充料T合瓦T钢丝绑扎T填缝T抹保护壳(2)管壳制品。散管壳T合管壳T缠裹保护壳(3)缠裹保温。裁料T缠裹保温材料T绑扎保护层(4)设备及箱罐钢丝网石棉灰保温。焊钩钉T刷油T绑扎钢丝网T抹石棉灰T抹保护层三)操作工艺(1)各种预制瓦块运至
5、施工地点，在沿管线散瓦时必须确保瓦块的规格尺寸与管道的管径相配套。(2)安装保温瓦块时，应将瓦块内侧抹510mm的石棉次泥作为填充料。瓦块的横缝搭接应错开，纵缝朝上。（3）预制瓦块根据直径的大小选用820#樟镀锌钢丝进行绑扎裹顶，绑扎接头不宜过长，并将接头插入瓦块内。（4）外抹石棉水泥保护层，（其配合比石棉灰：水泥二3：7）按设计规定厚度抹光压平，设计无规定时其厚度为1015mmo为保证厚度均匀，可预制管壳外沿管线外挂三条不同位置的厚度控制线，控制保护层的均匀。（5）立管保温时，其层高小于或等于5m,每层应设一个支撑托盘，层高大于5m,每层不少于2个，支撑托盘应焊在管壁上，其位置应在立管卡子上
6、部20mm处，托盘直径不大于保温层厚度。（6）管道附件的保温除寒冷地区外，室外加热管道及室内防结露保温的法兰、阀门等附件按设计要求保温外，一般法兰、阀门，套管伸缩器等不应保温,并在其两侧应留7080mm的间隙，在保温端部抹6070mm的斜坡，设备容器上的入孔及可拆卸不见的保温层端部，应作成5mm斜坡，常件的管道附件，保温结构如下：法兰、阀门绑扎保温施工：先将法兰两旁空除用散状保温材料，如玻璃棉等或与管道保温材料相同的材料充满，法兰、阀门保温做法如图6-2、图6-3所示：I一管道2管道保温层A法兰 4 一法兰保温度5一散状保温材料 6镀锌铁丝7 保护层图62法兰保温结构1 一管道2阀门3-管道保
7、温层4一绑扎钢带5填充保温材料6镀锌铁丝网7保护层图6-3阀门保温结构（7）弯管绑扎保温施工：弯管处是管道系统膨胀比较集中的地方，膨胀量大。尤其是保温材料的膨胀系数与管道的膨胀系数不同时，更要注意，避免在使用中破坏保温结构。1一管道2一预制管壳3镀锌铁丝4一铁皮壳5填充保温材料圉6-4皆瞥保温蜻构管壳类弯管保温结构：当管径V80mm时，如图6-4、图6-5所示。施工方法是：将空隙用散状保温材料填充，用镀锌铁丝将裁剪好的直角弯头的直角管壳绑扎好，外做保护层。当管径10Omm时其结构如图6-4所示。施工方法是：按照管径的大小和设计要求选好保温管壳，在根据管壳的外径及弯管的曲率半径，做好虾米腰的样板
8、，用样板套在管壳外，画线裁剪成段，在用镀锌铁丝将每段管壳按顺序绑扎在弯管上，外做保护层即可。若每段管壳连接处有空隙可用同样的保温材料填充至无缝为止。1一管道2预制管壳3镀锌铁丝4-保护层1-管道2-保护层3镀锌铁丝4一镀锌铁丝网5保护层（8）三、四通管壳保温施工：三、四通在发生变化时,各个方向的伸缩量都不同，很容易破坏保温结构，所以在施工时一定要认真仔细绑扎牢固，避免开裂，其结构如图6-6、图6-7所示。四通的保温结构作法。参照三通的作法。四）膨胀缝的设置（1）保温管道支管20m处（供热管道）、支架处、拐弯前2030m处需留设膨胀缝，并用石棉绳或玻璃棉填塞。（2）用预制瓦块做管道保温层，在预制
9、直线管段上每隔57m,应留设一条间隙为2030mm的膨胀缝，在管弯处、管径小于或等于300mm时，应留设一条间隙为2030mm膨胀缝，膨胀缝用石棉绳或玻璃棉填塞，其做法如图6-8：（3）用管壳制品做保温层，其操作方法一般有两人配合，一人将管壳缝割开对包在管上，两手用力挤，另外一人缠保护壳，缠裹时要用力均匀，压茬要平整，粗细一致。（4）块状保温材料采用缠裹式保温（如聚乙烯泡沫塑料），按照管径留出搭茬余量，将料裁成幅宽200300mm,而且要边缠、边压、边抽紧。注意把搭茬留在管的内侧。.放大图1一05mm铁皮保护层2-保温层3一半圆头自攻螺钉4X16图6-9（5）管道保温用铁皮做保护层，下料应比管
10、径保温后的周长长23m,便于折边，其纵缝搭日应朝下，铁皮的大边长度，环形为30mm,弯管处铁皮保护层的结构如图6-9。（6）设备及箱罐保温一般表面比较大，目前采用较多的砌筑泡沫混凝土块或珍珠岩块、外抹麻刀、白灰、水泥保犷几寸O采用铅丝网、石棉灰保温做法，是在设备外表面焊一些钩钉，固定保温层，钩钉的间距一般为200250mm,钩钉的直径一般为IOmn1,钩钉的高度与保温层厚度相同，将裁好的钢丝网用钢丝与钩钉固定，在网上抹石棉灰泥，第一次不宜抹太厚，防止粘结不牢下垂脱落，待第一遍有强度干固后，在继续分层抹，直到达设计厚度。待保温完成并有一定强度，再抹保护壳。要求抹平压光。五）应注意的质量问题CD保
11、温材料使用不当，交底不清，做法不明，应熟悉图纸，了解设计要求的厚度，不允许擅自变更保温做法，严格按设计要求施工。（2）保温层厚度，不按设计规定施工，主要凭经验施工，对保温的要求理解不深。（3）表面粗糙不美观，主要是操作不认真，要求不严格。（4）空鼓、松动不严密，主要原因是保温材料大小不合适，缠裹时用力不均匀，搭茬位置不合理。六）成品保护（1）管道及设备保温，必须在地沟及管井清理干净，不再有下道工序损坏保温层的前提下方可进行。（2）一般管道保温应在水压试验合格，防腐已完成，方可施工，不可颠倒工序。（3）保温材料进人现场不得雨淋或存放在潮湿的场所。（4）保温后留下的碎料，应由负责施工的班组自行清理
12、。（5）明装管道的保温，土建如喷浆在后，应有防止污染保护层的措施。（6）如有特殊情况需拆除保温层进行管道处理或其他工种损坏保温层时，应及时按原要求修复。9、压力试验-）管道试压准备（1）、试压前，试验管段所有敞口应堵严，不得有渗漏现象。（2）、试压前应对试验用的所有管件、阀门检验，合格后方可试压。(3)、试压前应对管道转弯及三通处加装缓冲垫或填充软质柔性材料以吸收管道位移。(4)、试压前，管道两端及支线处封盲板堵，盲板堵厚度为16mm。盲板堵附近不得站人，不得采用闸阀座堵板。(5)、试压段注满水后，应充分排气后再进行试压。(6)、试压段管道两端头必须加临时固定墩。二)水压试验程序(1)、管道升
13、压时管道的气体应排除，升压过程中，当发现弹簧压力计表针摆动不稳，且升压较慢时，应重新排气后再升压。(2)、应分级升压，每升一级应检查后背、支墩、管身及接口，当无异常现象时，再继续升压。(3)、水压试验过程中，后背顶撑，管道两端严禁站人。(4)、水压试验时，严禁对管身，接口进行敲打或修补缺陷，遇有缺陷时，应做出标记，卸压后修补。(5)、水压升至试验压力后，30分钟无降压无渗漏为合格。(6)、试压完毕，应及时拆除所有临时盲板堵，核对记录，并填写管道系统试验记录。10、管道清洗(1)、管道清洗前，把不应与管道同时清洗的设备及仪表等与需清洗的管道隔开。(2)、排水管道应在水流末端的低点接至排水量可满足
14、需要的排水井或其它允许排放的地点，排水管的截面积不小于被清洗管的60%o(3)、冲洗工作介质采用水冲洗。(4)、小口径管道中的脏物，在一般情况下不宜进入大口径管道中。(5)、水力冲洗应连续进行并尽量加大管道内的流量，一般情况下管内的平均流速不应低于1ms,以入水口与排水口的透明度相同为合格。(6)、合格后，应填写供热管网清洗记录，并对接口部位进行回填。11、管道防腐和保温、工艺流程：管道、设备及容器清理、除锈T管道、设备及容器防腐刷油(2)、管道、设备及容器清理、除锈：人工除锈：用刮刀、锂刀将管道、设备及容器表面的氧化皮、铸砂除掉，再用钢丝刷将管道、设备及容器表面的浮锈除去，然后用砂纸磨光，最
