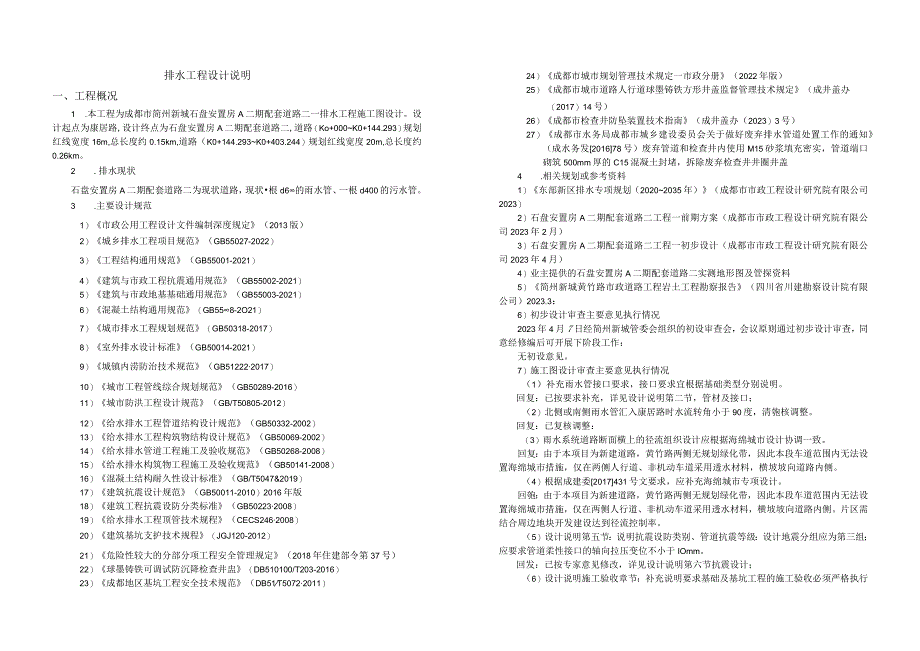

1、排水工程设计说明一、工程概况1 .本工程为成都市简州新城石盘安置房A二期配套道路二一排水工程施工图设计。设计起点为康居路,设计终点为石盘安置房A二期配套道路二,道路（Ko+000K0+144.293）规划红线宽度16m,总长度约0.15km,道路（K0+144.293K0+403.244）规划红线宽度20m,总长度约0.26km。2 .排水现状石盘安置房A二期配套道路二为现状道路，现状根d6的雨水管、一根d400的污水管。3 .主要设计规范1）市政公用工程设计文件编制深度规定（2013版）2）城乡排水工程项目规范（GB55027-2022）3）工程结构通用规范（GB55001-2021）4）建
2、筑与市政工程抗震通用规范（GB55002-2021）5）建筑与市政地基基础通用规范（GB55003-2021）6）混凝土结构通用规范（GB558-2O21）7）城市排水工程规划规范（GB50318-2017）8）室外排水设计标准（GB50014-2021）9）城镇内涝防治技术规范（GB512222017）10）城市工程管线综合规划规范（GB50289-2016）11）城市防洪工程设计规范（GB/T50805-2012）12）给水排水工程管道结构设计规范（GB50332-2002）13）给水排水工程构筑物结构设计规范（GB50069-2002）14）给水排水管道工程施工及验收规范（GB50268
3、-2008）15）给水排水构筑物工程施工及验收规范（GB50141-2008）16）混凝土结构耐久性设计标准（GB/T5047&2019）17）建筑抗震设计规范（GB50011-2010）2016年版18）建筑工程抗震设防分类标准（GB502232008）19）给水排水工程顶管技术规程（CECS2462008）20）建筑基坑支护技术规程（JGJ120-2012）21）危险性较大的分部分项工程安全管理规定（2018年住建部令第37号）22）球墨铸铁可调试防沉降检查井盅（DB510100/T203-2016）23）成都地区基坑工程安全技术规范（DB51T50722011）24）成都市城市规划管理技
4、术规定一市政分册（2022年版）25）成都市城市道路人行道球墨铸铁方形井盖监督管理技术规定（成井盖办（2017）14号）26）成都市检查井防坠装置技术指南（成井盖办（2023）3号）27）成都市水务局成都市城乡建设委员会关于做好废弃排水管道处置工作的通知（成水务发201678号）废弃管道和检查井内使用M15砂浆填充密实，管道端口砌筑500mm厚的C15混凝土封堵，拆除废弃检查井井圈井盖4 .相关规划或参考资料1）东部新区排水专项规划（20202035年）（成都市市政工程设计研究院有限公司2023）2）石盘安置房A二期配套道路二工程一前期方案（成都市市政工程设计研究院有限公司2023年2月）3）
5、石盘安置房A二期配套道路二工程一初步设计（成都市市政工程设计研究院有限公司2023年4月）4）业主提供的石盘安置房A二期配套道路二实测地形图及管探资料5）简州新城黄竹路市政道路工程岩土工程勘察报告（四川省川建勘察设计院有限公司）2023.3：6）初步设计审查主要意见执行情况2023年4月7日经简州新城管委会组织的初设审查会，会议原则通过初步设计审查，同意经修编后可开展下阶段工作：无初设意见。7）施工图设计审查主要意见执行情况（1）补充雨水管接口要求，接口要求宜根据基础类型分别说明。回复：已按要求补充，详见设计说明第二节，管材及接口；（2）北侧或南侧雨水管汇入康居路时水流转角小于90度，清匏核调
6、整。回复：已复核调整：（3）雨水系统道路断面横上的径流组织设计应根据海绵城市设计协调一致。回复：由于本项目为新建道路，黄竹路两侧无规划绿化带，因此本段车道范围内无法设置海绵城市措施，仅在两侧人行道、非机动车道采用透水材料，横坡坡向道路内侧。（4）根据成建委2017431号文要求，应补充海绵城市专项设计。回匏：由于本项目为新建道路，黄竹路两侧无规划绿化带，因此本段车道范围内无法设置海绵城市措施，仅在两侧人行道、非机动车道采用透水材料，横坡坡向道路内侧。片区需结合周边地块开发建设达到径流控制率。（5）设计说明第五节：说明抗震设防类别、管道抗震等级：设计地震分组应为第三组；应要求管道柔性接口的轴向拉

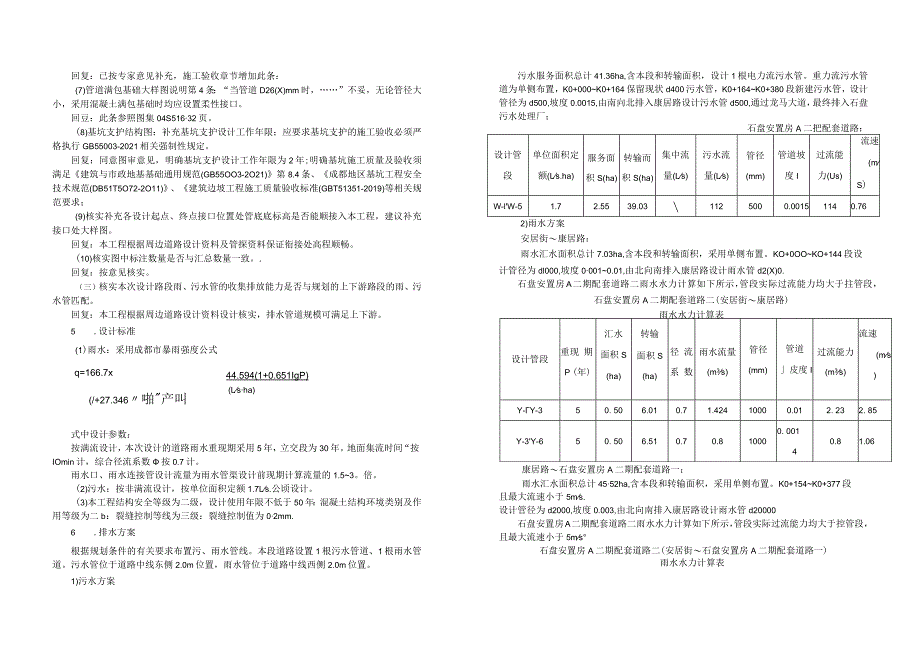

7、压变位不小于IOmm。回发：已按专家意见修改，详见设计说明第六节抗震设计；（6）设计说明施工验收章节：补充说明要求基础及基坑工程的施工验收必须严格执行通用规范GB55003-2021相关强制性规定。回复：已按专家意见补充，施工验收章节增加此条：(7)管道满包基础大样图说明第4条：“当管道D26(X)mm时，”不妥，无论管径大小，采用混凝土满包基础时均应设置柔性接口。回豆：此条参照图集04S51632页。(8)基坑支护结构图：补充基坑支护设计工作年限；应要求基坑支护的施工验收必须严格执行GB55003-2021相关强制性规定。回复：同意图审意见，明确基坑支护设计工作年限为2年;明确基坑施工质量及
8、验收须满足建筑与市政地基基础通用规范(GB55OO3-2O21)第8.4条、成都地区基坑工程安全技术规范(DB51T5O72-2O11)、建筑边坡工程施工质量验收标准(GBT51351-2019)等相关规范要求；(9)核实补充各设计起点、终点接口位置处管底底标高是否能顺接入本工程，建议补充接口处大样图。回复：本工程根据周边道路设计资料及管探资料保证衔接处高程顺畅。(10)核实图中标注数量是否与汇总数量一致。.回复：按意见核实。（三）核实本次设计路段雨、污水管的收集排放能力是否与规划的上下游路段的雨、污水管匹配。回复：本工程根据周边道路设计资料设计核实，排水管道规模可满足上下游。5 .设计标准(
9、1)雨水：采用成都市暴雨强度公式q=166.7x44.594(1+0.651IgP)(/+27.346啪产叫(Lsha)式中设计参数：按满流设计，本次设计的道路雨水重现期采用5年，立交段为30年。地面集流时间“按IOmin计，综合径流系数按0.7计。雨水口、雨水连接管设计流量为雨水管渠设计前现期计算流量的1.53。倍。(2)污水：按非满流设计，按单位面积定额1.7Ls.公顷设计。(3)本工程结构安全等级为二级，设计使用年限不低于50年：混凝土结构环境类别及作用等级为二b：裂缝控制等线为三级：裂缝控制值为02mm.6 .排水方案根据规划条件的有关要求布置污、雨水管线。本段道路设置1根污水管道、1
10、根雨水管道。污水管位于道路中线东侧2.0m位置，雨水管位于道路中线西侧2.0m位置。1)污水方案污水服务面积总计41.36ha,含本段和转输面积，设计1根电力流污水管。重力流污水管道为单侧布置，K0+000K0+164保留现状d400污水管，K0+164K0+380段新建污水管，设计管径为d500,坡度0.0015,由南向北排入康居路设计污水管d500,通过龙马大道，最终排入石盘污水处理厂；石盘安置房A二把配套道路：设计管段单位面积定额(Ls.ha)服务面积S(ha)转输而积S(ha)集中流量(Ls)污水流量(Ls)管径(mm)管道坡度I过流能力(Us)流速(mS)W-lW-51.72.553
11、9.031125000.00151140.762)雨水方案安居街康居路：雨水汇水面积总计7.03ha,含本段和转输面积，采用单侧布置。KO+0OOKO+144段设计管径为dl000,坡度00010.01,由北向南排入康居路设计雨水管d2(X)0.石盘安置房A二期配套道路二雨水水力计算如下所示，管段实际过流能力均大于拄管段，且最大流速小于5ms.设计管段重现 期P (年)汇水面积S(ha)转输面积S(ha)径 流 系 数雨水流量 (m3s)管径(mm)管道皮度I过流能力 (m3s)流速(ms)Y-Y-350. 506.010.71.42410000.012. 232. 85Y-3Y-650. 5
12、06.510.70.810000. 00140.81.06石盘安置房A二期配套道路二(安居街康居路) 雨水水力计算表康居路石盘安置房A二期配套道路一：雨水汇水面积总计4552ha,含本段和转输面积，采用单侧布置。K0+154K0+377段设计管径为d2000,坡度0.003,由北向南排入康居路设计雨水管d20000石盘安置房A二期配套道路二雨水水力计算如下所示，管段实际过流能力均大于控管段，且最大流速小于5ms石盘安置房A二期配套道路二(安居街石盘安置房A二期配套道路一)雨水水力计算表设计管段重现期P(年)汇水面积S(ha)转输面积S(ha)径流系数雨水流量(mj/s)管径(mm)管道坡度1过
13、流能力(m,s)流速(ms)Y-12Y-851.7043.220.77.720000.0037.7432.47Y-8Y-650.6044.920.77.720000.0037.7432.477.本工程采用成都东带坐标系和1985国家高程基准。8 .管线位置按审定的管线综合方案确定，管线设计桩号与道路桩号一致。9 .本设计图除管径采用mm,其他未明确的单位长度均以m计。12.沿线主要地质概况(摘录自地勘报告)12.1 沿线地质情况根据现场钻探鉴别，拟建场地钻探深度范围内地层主耍由第四系全新统人工填土层(Q4ml)素填匕第四系上更新统残坡积层(Q3el+dl)粉质黏I:和白垩系苍溪组(KIe)泥质
14、砂岩、砂质泥岩及泥质砂岩等组成，自上而下分述如下：(一)第四系全新统人工填土层(Q4ml)杂填土1：杂色，松散，稍湿，主耍为混凝土路面，下部为路基砂石垫层，厚度约0.6l0m素填土2：灰黑，松散，稍湿饱和，主要由粘性土组成，局部被有机质侵染，有腥味，含少量植物根系、有机质等。(二)白垩系苍溪组(Klc)粉砂岩：棕红、砖红色：成分主要为长石、石英，次为云母及暗色矿物，局部含泥质较重，细粉粒结构，薄厚层状构造，产状近水平，岩层倾向约为280,岩层倾角约为3。钻探深度范围内，按其风化程度划分中等风化层一个亚层，现分述如下：强风化泥岩1：岩石组织结构大部分破坏，节理和风化裂隙十分发育，易钻进，岩芯以薄饼状为主，局部为短柱状，偶夹中风化泥岩硬块等，该层场地内偶见分布，层厚约1.5m。中风化粉砂岩2：岩体结构清晰，岩体较完整。钻探取芯多呈1040cm长柱状，该层节理裂隙不发育，岩芯采取率大于80%左右，岩石质量指标(RQD)般为6070%。岩芯用手难以折断，锤稍用力敲击可碎，冲击钻进较难，该层未揭穿。泥岩：棕红、紫红色：稍湿，泥质胶结，薄中厚层状构造，裂隙较发育，矿物成份以粘土矿物为主。岩层产状近水平，岩层倾向约为280,岩层倾角约为3。钻探深度范围内，
