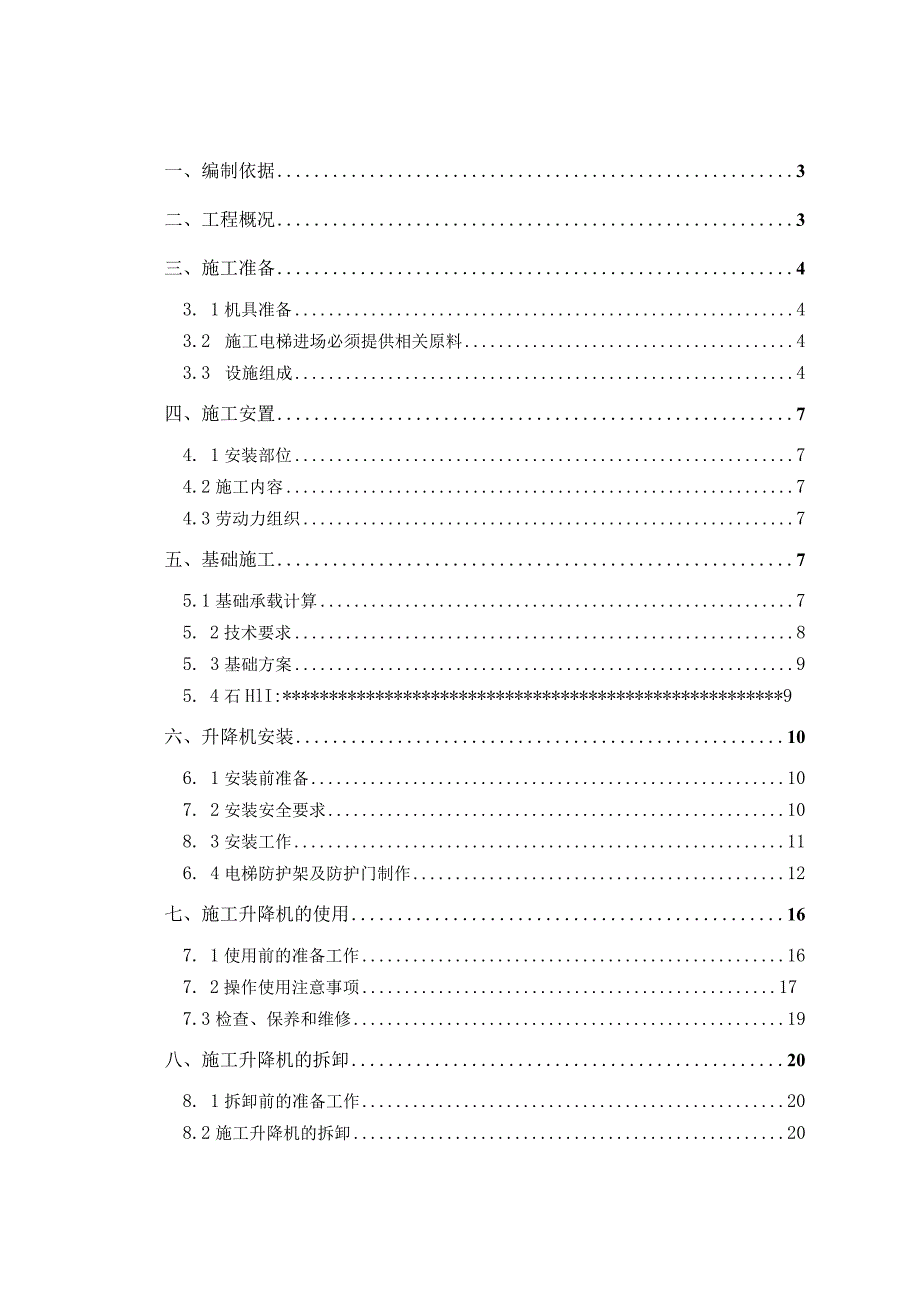

1、一、编制依据3二、工程概况3三、施工准备43. 1机具准备43.2 施工电梯进场必须提供相关原料43.3 设施组成4四、施工安置74. 1安装部位74.2施工内容74.3劳动力组织7五、基础施工75.1基础承载计算75. 2技术要求85. 3基础方案95. 4石HlI:*9六、升降机安装106. 1安装前准备107. 2安装安全要求108. 3安装工作116. 4电梯防护架及防护门制作12七、施工升降机的使用167. 1使用前的准备工作167. 2操作使用注意事项177.3检查、保养和维修19八、施工升降机的拆卸208. 1拆卸前的准备工作208.2施工升降机的拆卸20九、安装、拆卸安全注意事

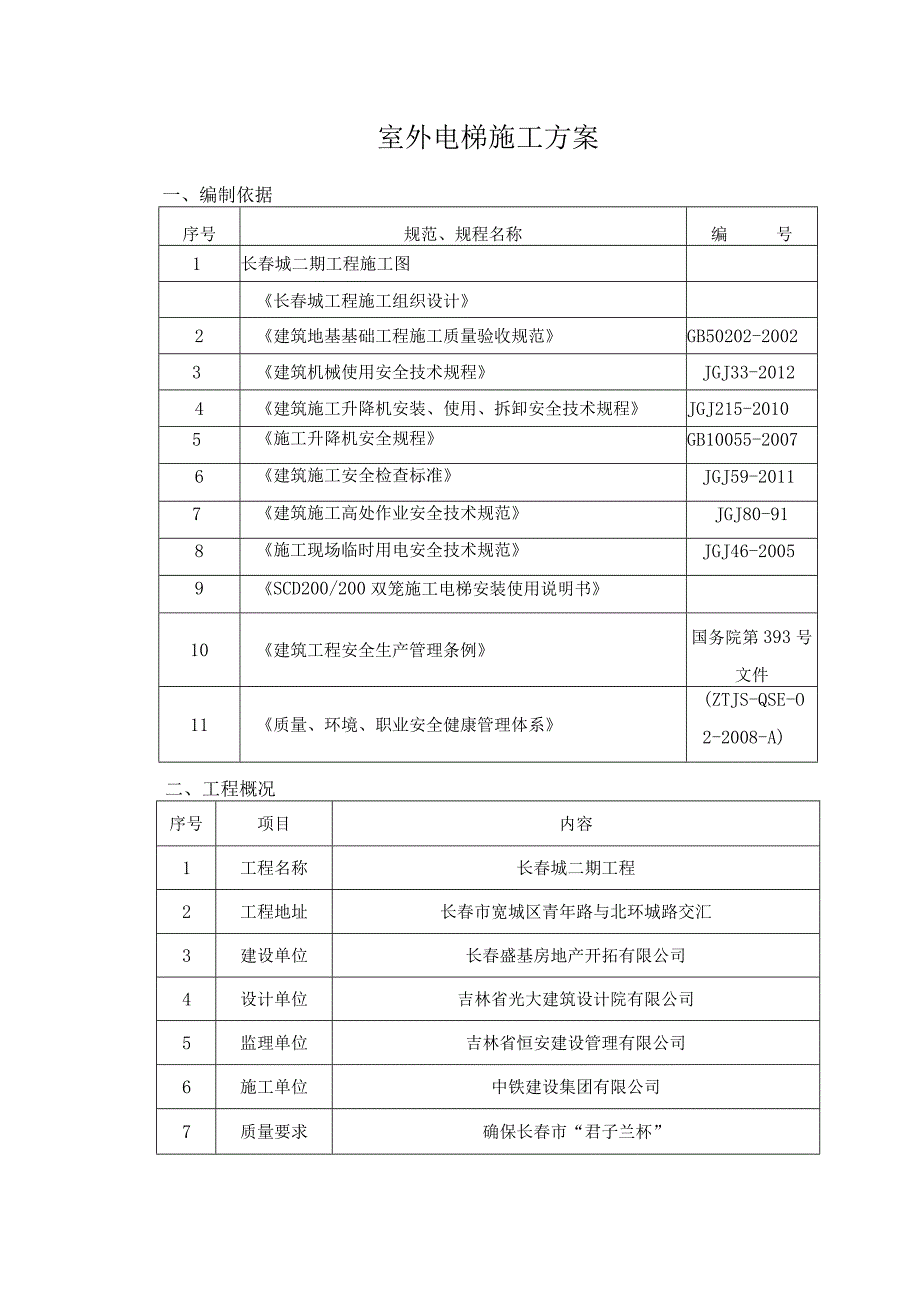

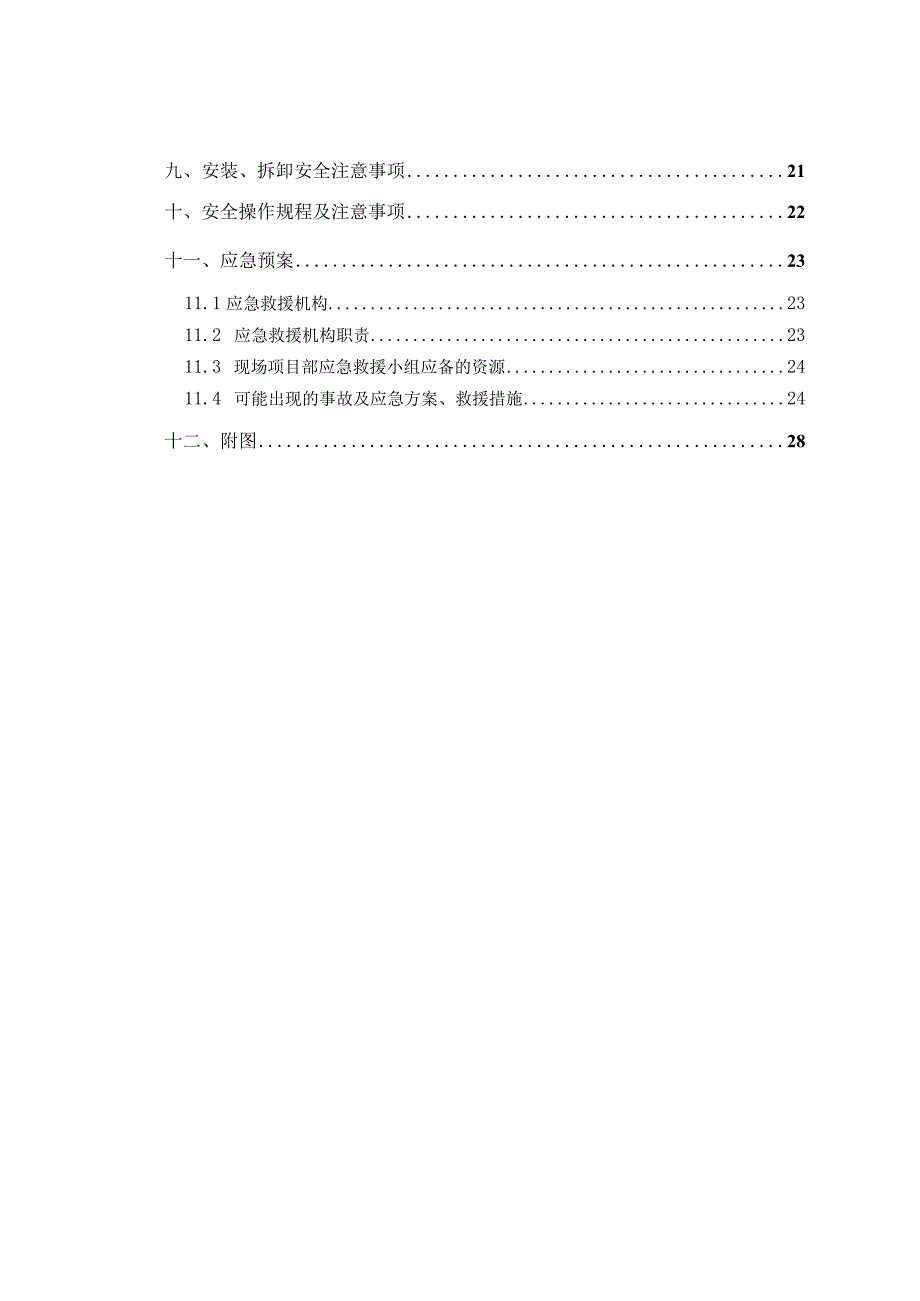

2、项21十、安全操作规程及注意事项22十一、应急预案2311.1应急救援机构2311.2 应急救援机构职责2311.3 现场项目部应急救援小组应备的资源2411.4 可能出现的事故及应急方案、救援措施24十二、附图28室外电梯施工方案一、编制依据序号规范、规程名称编号1长春城二期工程施工图长春城工程施工组织设计2建筑地基基础工程施工质量验收规范GB50202-20023建筑机械使用安全技术规程JGJ33-20124建筑施工升降机安装、使用、拆卸安全技术规程JGJ215-20105施工升降机安全规程GB10055-20076建筑施工安全检查标准JGJ59-20117建筑施工高处作业安全技术规范JG
3、J80-918施工现场临时用电安全技术规范JGJ46-20059SCD200/200双笼施工电梯安装使用说明书10建筑工程安全生产管理条例国务院第393号文件11质量、环境、职业安全健康管理体系(ZTJS-QSE-O2-2008-A)二、工程概况序号项目内容1工程名称长春城二期工程2工程地址长春市宽城区青年路与北环城路交汇3建设单位长春盛基房地产开拓有限公司4设计单位吉林省光大建筑设计院有限公司5监理单位吉林省恒安建设管理有限公司6施工单位中铁建设集团有限公司7质量要求确保长春市“君子兰杯”8建筑功能住宅楼9设计使用年限50年10结构体系框架一剪力墙结构本工程工期紧，现场小，装修阶段施工原料品
4、种繁多，为保证装修期间施工原料的垂直运输，结合施工总进度计划的安置，本工程装修期间垂直运输采用施工升降机。依据施工现场的场地情况及建筑物的平面地位，确定施工升降机的安装地位和数量，每栋楼配置一台，共计8台。三、施工准备3.1 机具准备本工程升降机型号选用8部SC型SCD200/200,为双笼带对重升降机，标准节尺寸为650*650*1508,立管标准节重量157kg；额定载重2*2000Kg,提升速度33mmin,最大提升高度150m,额定安装载重量2000kg,电机功率2*11最,吊笼重量1700kg,对重体重量2*1200kg,双笼同时施工。3.2 施工电梯进场必须提供相关原料施工电梯进场
5、前必须提供以下原料方可进场安装：1、企业法人营业执照2、安全生产许可证3、起重机械登记编号4、有效的定期检验报告5、防坠安全器实验检验报告6、安全装置检验报告3.3设施组成1、设施基础电梯的基础为钢筋混凝土平台，与导轨架的底架相连，在施工现场浇注而成。2、基础围栏主要有基础底架、门、接长墙板、侧墙板、后墙板、缓冲地簧等部件组成。围栏门安装有电气、机械联锁装置，当吊笼在上方运行时锁住，基础围栏上的门就无法打开。直至吊笼降至地面后，联锁装置才干解脱。3、标准节每节标准节长1508mm。由两条齿条与对重道轨组成，多节标准节用螺栓连接变成道轨架，通过附墙与建筑物固定，做为吊笼上下运行的道轨。导架由标准
6、节连接而成。标准节则由钢管和角钢组焊而成，管长为1508MM,主管直径76MM,壁厚5MM,原料为16Mn钢。每一节标准节装有两根高精度齿条，标准节之间用机械性能为8.8级的高强度螺栓连接。4、附墙架附墙架将导架与建筑物相连。附墙架的一端与标准节的框架角铁用U型&8级的高强度螺栓连接，另一端与埋入建筑物内的预埋件用螺栓连接。导架的顶部和底部装有限位挡板。5、吊笼（1）吊笼长3.2M宽1.5M高2.4M,四壁采用钢板网围成，吊笼顶板与地板均采用菱形花纹钢板，既不易打滑与腐烂，又能提高承载能力，并设有进、出门（即单、双笼开吊笼门），由安装在吊笼上的滚轮沿道轨架运行。（2）吊笼上设有安全钩，（亦可设
7、置电器控制）以防止吊笼从道轨架顶部脱离。（3）在安装时，吊笼顶部可作为工作平台，由安全拦杆围住。顶上有一活板门，通过配备专用梯子，可方便的攀登顶部上进行安装维修，活板门上安装有电器开关，当板门打开时，吊笼将不会动作。（4）每个吊笼载重2000kg,额定最大载重为2000Kg,双笼同时施工，提升速度可达33nInin；单笼最大乘员8人，最大架设高度可达150m。6、传动机构由电动机、电磁制动器、弹性联轴结、蜗轮蜗杆减速机及传动齿轮等组成，传动机构弹性连接在吊笼上，通过齿轮与齿条啮条，使吊笼运行。7、限速器：由外壳、制动锥鼓、离心块、弹簧等组成。当吊笼超速时，限速器里的离心块战胜弹簧拉力带头制动锥
8、鼓旋转，与其相连的螺杆同时旋进，制动锥鼓与外壳逐渐接近，增加摩擦力，确保吊笼平缓制动。8、对重：主要用在不改变电能消耗下增加升降机的载重量，由钢丝绳通过导轨架顶部的天轮悬挂于吊笼顶部，在标准节的对重轨道中运行。9、吊杆吊杆安装在吊笼顶部上，在装、拆导轨架时，用来起吊标准节或附墙架等零部件。吊杆上的手摇卷扬机具有制动功能，起吊重物时按顺时针方向摇动摇把，停止摇动并平缓的松开摇把后，卷扬机即可制动。放下重物时，则按相反的方向摇动。10、电缆导向装置用于使接入吊笼内的电缆随线在吊笼上下运行时，不偏离电缆通道，坚持在固定的地位。电缆导向装置由若干个电缆保护架组成。当提升高度很大时，则需要用带有电缆滑轮
9、的电缆导向装置。这种装置由固定在导轨架上的电缆和固定在吊笼上的电缆随线及导轨架一半高度处的中间接线盒等组成。11、安全控制系统：由电路里设置的各种安全开关装置及其它控制器件组成。在升降机运行发生异常情况时，将自动切断升降机电源，使吊笼停止运行，一保护升降机的安全。吊笼顶部及各门均设有安全开关，如任一门开启或未关好，吊笼均不能运行。钢丝绳锚点处设有断绳保护开关，吊笼上装有上、下限位开关及极限位开关，当吊笼行至上、下终端站时，可自动停车，若此时因故不停车超越安全距离时，极限开关动作切断总电源，使吊笼制动。此外，在限速器尾盒内设有限速保护开关，限速器动作时，通过机电联锁切断电源。四、施工安置1.1
10、安装部位1、8#、9#、10#、11#楼位于主楼南侧。2、12#、13#、17#、20#楼位于主楼北侧。1.2 施工内容施工电梯的安装与拆除。具体的安装时间为：20*年8月，拆除时间为：20*年10月。4. 3劳动力组织施工升降机安装与拆除进程中所用劳动力全部由电梯厂家负责组织。五、基础施工4.1 基础承载计算P二吊笼重(kg)+外笼重(kg)+导轨架总重(kg)+对重重(kg)+载重量(kg)0.02(KN)本工程选用SCD200X200型升降机，架设高度110m。吊笼重：2X170Okg外笼重：120Okg导轨架总重(共73节)：73*157kg对重重量：21200kg基础承载等于:P=(
11、1700X2)+1200+(15773)+(12002)+(20002)X0.02=449.22KN按能承受最大压力PmaX=530KN制作基础，则符合升降机的使用要求。地面承受的压力不得小于0.15Mpao5. 2技术要求1、基础厚度为330mm,配双层加强钢筋网片，钢筋直径中14mm,网格间距25Ommo2、预留2孔尺寸为600X20Omnb深330mm,孔内钢筋网外露，供二次浇注。3、基础预埋件必须牢固地固定在基础加强钢筋上。4、基础平面度为1/1000,地脚螺栓中心距最大允许偏差5mm5、基础下地面承载能力不小于0.15Mpa,回填土必须夯实，保证密度。6、基础平面必须保证排水良好。7
12、、制作基础时必须同时埋好接地装置。IQ3三三IEE3E三三32+310036005.3 基础方案混凝土基础与地面相平优点：排水较为简单缺点：有门槛，需用木板搭设坡道5.4 基础施工1、依据施工升降机各部件的自重、动荷载、冲切力以各荷载的系数，原说明书设计基础尺寸为6000X4200X330,配置钢筋为14200双向钢筋网片，混凝土采用C30。依据本工程实际情况，升降机基础直接落在首层回填土上。2、升降机基础为混凝土板，基础高度为330mm,基础尺寸420OmmX6000mm。混凝土板为钢筋碎，基础底座浇筑完成后，预埋螺栓孔混凝土进行二次浇灌。在混凝土强度到达70%以上时，经验收合格后方能安装升
13、降机。3、绑扎升降机基础钢筋，此工序做好进程控制，施工记载，质量验收。4、基础混凝土模板安装应牢固，接缝平整、密切，浇注C30的碎应振捣密实。5、对升降机基础进行养护，留置试块并做好碎强度报告。六、升降机安装6.1 安装前准备1、准备好一台SCD200/200型施工升降机全套设施，（包括导轨架、附墙架、双吊笼的全部结构传动及电气设施、升降电缆等）。2、全套安装工具、用具、及人员的安全防护用品。3、在现场塔吊方便的时刻请塔吊帮助起吊吊笼、底盘、基础节就位。4、人员组织，安装队长1人，全面负责指导现场安装，安全员1人负责安全工作，安装工6人（其中有1名电工），以上人员都具有相应工种操作证。5、确保
14、安装地点满足安全检查机构所规定的的要求，且已获得安装许可证。安装部位配备一个专用电源箱，供电熔断器的电流为升降机额定电流的1.5-2倍，升降机工作电源电压上下波动不得超越5双6、升降机的专用电源箱直接从工地二级柜引入电源，距离不得超越30米，专用电源箱离升降机下电箱距离不得超越20米。电源电缆线规格不得低于325mm2+2IOmm2o7、按要求制作好升降机基础。8、确定附墙方案，按需要准备好预埋件或固定件，提前在符合附墙要求的附着墙面内安装就位，预埋件脚钩必须钩住建筑物中加强钢筋并焊牢。9、准备好停层附件，如支架、安全栏杆等。10、对使用过的升降机，按要求检查零部件是否变形、损坏，相应更换或修复。6.2 安装安全要求1、将安装场地清理洁净，并作出标识，禁止非工作人员入内。2、防止安装地点上方掉落物体，必要时加安全防护网和警示牌。3、安装进程中，指定专人负责，统一指导。4、使用吊杆时，不允许超载。吊杆只能用来安装或拆卸升降机零部件，不得另作它用。5、笼顶吊杆上有悬挂物时，不允许开动升降机。6、升降机运动部件与建筑物和施工设施（如脚手架）之间距离不得小于250mm,升降机运行时，乘员身体的任何部位不能超出安全栏杆。7、每次启动吊笼前，先检查运行
