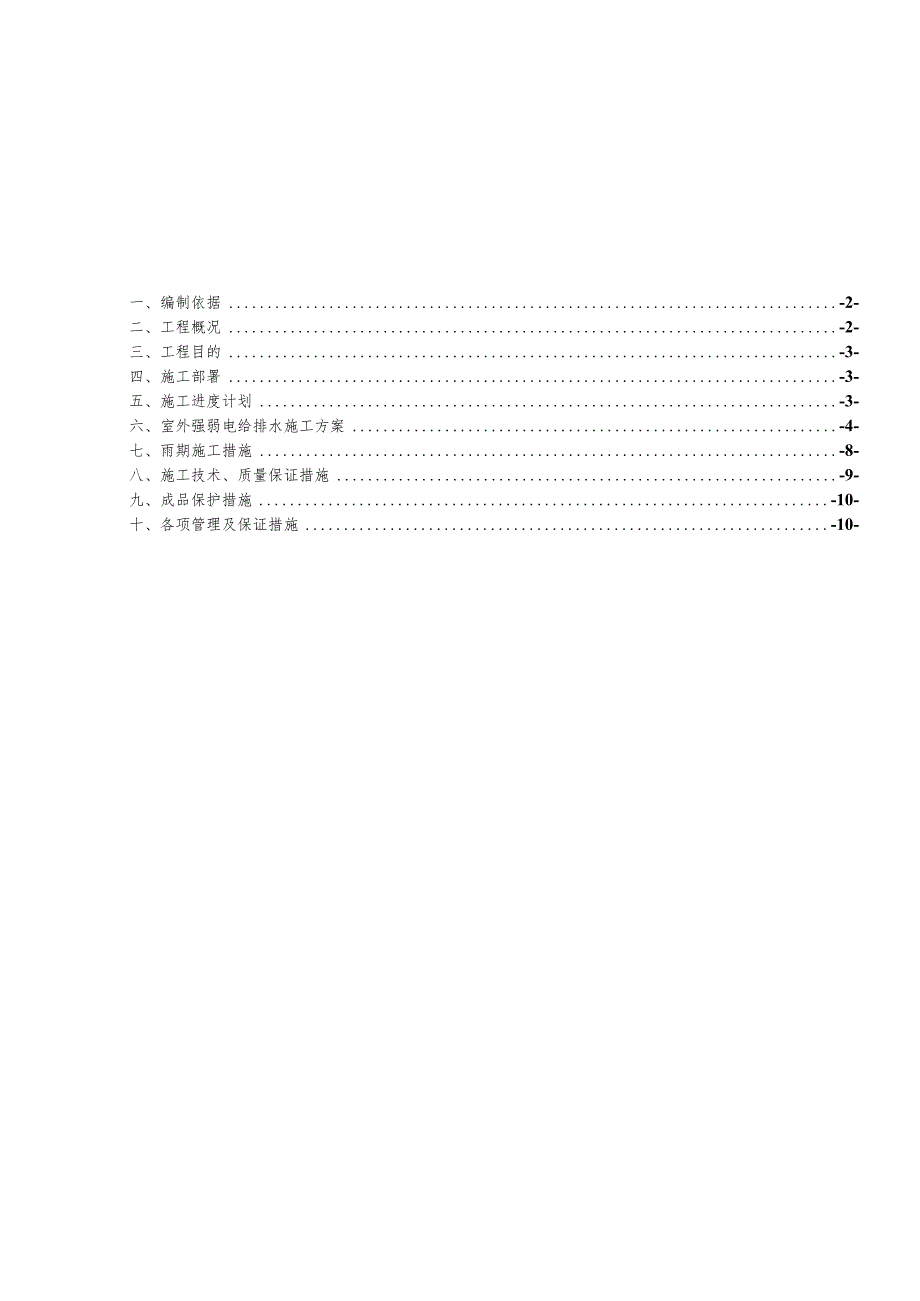

1、一、编制依据-2-二、工程概况-2-三、工程目的-3-四、施工部署-3-五、施工进度计划-3-六、室外强弱电给排水施工方案-4-七、雨期施工措施-8-八、施工技术、质量保证措施-9-九、成品保护措施-10-十、各项管理及保证措施-10-一、编制依据1.1、 1、施工合同1.2、 施工图纸1.3、 参考规范工程测量规范(GB50026-2007)建筑地基基础设计规范(GB50007-2002)砌体工程施工质量验收规范(GB50203-2002)混凝土结构工程施工质量验收规范(GB50204-2002)建筑点缀装修工程施工质量验收规范(GB50210-2002)建筑地面工程施工质量验收规范(GB5
2、0209-2002)室外给水设计规范(GB50013-2006)室外排水设计规范(GB50014-2006)建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)建筑安装工程质量检验评定统一标准(GB50300-2002)埋地塑料排水管道施工图集(04S520)埋地硬聚氯乙烯排水管道工程技术规程(CECS122：2001)电力管道人孔和手孔图集(YD5178-2009)通信电缆通道图集(YD5063-98)市政地下工程施工质量验收规范(DG/J08-236-2006、J10819-2006)1.4、贵阳帝景(一标段)主体及配套建设工程施工方案1.5、室外管网交底会议纪要。二、工程概
3、况2.1、 工程建设概况工程名称贵阳帝景(一标段)主体及配套建设工程工程地址贵阳市云岩区甲秀北路8号建设单位贵州集成房地产开拓有限公司设计单位贵阳建筑勘察设计有限公司监理单位重庆建渝监理有限公司施工单位XX五局第三建设有限公司2.2、 室外管网工程概况本方案叙述的是帝景二组团外管网工程。室外强弱电排水工程，包括室外雨水、污水，整个排水系统采用雨污分流。雨、污水排水管道采用HDPE双壁波纹塑料管，承插式连接，过路线处采用镀锌钢管，焊接。检查井采用砖砌检查井。雨水口采用平篦式单篦雨水口，雨水经检查井收集后流入市政管网o本工程污水经化粪池以后排入污水处置站。强电管道采用直径为150镀锌钢管，弱电管道
4、采用直径为IOoPVC管：车行道下其管顶距地面不小于60mm,人行道下其管顶距地面不小于50mmo三、工程目的3.1、 工期目的确保在合同工期内完成施工任务，交付甲方使用。3.2、 质量目的：在施工中严厉按照国家和行业有效规范、标准进行，全面按IS09002体系管理程序进行施工，检验批报验一次验收合格率100%。工程质量到达国家现行有效规范及标准要求。3.3、 安全生产目的坚持“安全第一，预防为主”的方针。严厉按照国家各级安全生产法规规程施工，加强工人安全教育，提高工人自我保护意识，落实安全生产岗位责任制，杜绝重伤、死亡事故和群伤事故，杜绝重大机械、设施交通及火灾事故。3.4、 文明施工目的严
5、厉按文明施工要求组织现场施工，推行标准化管理，到达当地安全文明考核标准要求。四、施工部署总体施工方案为按既定的施工区域进行施工，先地下后地上、先深后浅、先主管后支管、井池可随管道同时施工的施工顺序，在施工雨水管线的土方开挖按下游至上游可依次进行机械及人工开挖，排水管施工完以后，主管道管沟用河砂及土方分层人工机械夯填，其它支管用人工分层河砂及土方夯填。当管道横穿路线时，过路管道可集中突击施工，当日开挖，当日回填，以免影响路线的使用。五、施工进度计划本工程的具体开工时间以合同签订的时间为准。确保在合同时间内完成合同约定的施工任务。本工程土方开挖、建筑工程量大，抓紧在管道施工时组织好土方堆放工作，合
6、理安置好雨季施工，抢抓天时，依据本工程土方开挖量大的特征，坚持挖方段、填方段能形成流水作业的原则，分段施工，严禁大开大挖，合理安置好工程开挖断面，争取分段开挖，分段回填，以保证整体工程的连续性和合理进行施工，避免造成乱开挖，致使整体工程项目混乱、盲目的现象发生。整个污水工程在段落上、层次上流水作业。行程紧张有序、节奏相连的施工。从而缩短工程工期，保证工程如期完成。本工程控制工期主线的关键工序线路程序为：施工准备工作一清杂、清障f临时便道f沟槽开挖一支撑维护f管道基础一管道铺设一沟槽回填f清场，附属设施在工程中视施工进度穿插进行。六、室外强弱电给排水施工方案6.1、 施工准备：(1)、施工前，认
7、真熟悉图纸、图集、图纸会审记载及变更内容，了解施工工序，做好施工部署。(2)、工程所需的原料，经监理部监理审验认可后，进入施工现场使用。(3)、将工程所需的工具，整修完好进入施工现场。(4)、组织有关施工人员认真学习施工规范及工程技术交底。(5)、施工前综合考虑各系统管路部署及标高与土建是否一致。(6)、施工前将现场影响施工的其它施工单位的临时设施进行统计，交与甲方或监理进行协调，以免影响总工期进度。6.2、 室外强弱电、雨污排水管施工排水管采用直埋式敷设方法，施工顺序按照总体施工方案顺序穿插进行，最后将新建管网与市政管网相连接。(1)、施工流程：施工测量一土方开挖f管道基础施工f下管和稳管f
8、管道连接(接口)一砌筑检查井f验收f河砂回填f土方回填(2)、施工测量：1)、找到精确的永久性水准点，将临时水准点设在稳固和僻静之处，并尽量选择在永久性建筑物上，距沟边大于IOm处；2)、沿着管线的方向定出管道中心和转角线，定出检查井的中心点，并与固定建筑物相连;3）、确定堆土、堆料、运料、下管的区间或地位；4）、核对新排水管道末端接原有管道的管底标高，核对设计坡度。（3）、管沟开挖：1）、依据设计图纸、文件、施工规范，按照施工测量、放线结果视沟槽深度、土质，地下水情况，选定开槽断面和沟槽边坡。本工程采用主管为机械开挖，支管用人工开挖方法，管沟槽按土质、石质放坡，依据设计及现场土质情况土石方沟
9、槽按1:1进行放坡，沟槽工作面宽度按给水排水管道工程施工及验收规范非金属管道加工作面，即按垫层的外边每边加0.5米的工作面作为施工操作宽度进行沟槽的开挖。如受现场条件限制，放坡不足时，采用坡脚短桩和横隔支撑，以防止沟槽土石的坍塌。2）、开挖沟槽时，应严厉控制基底高程，不扰动基面。开挖中，应保留基底设计标高以上0.20.3m的原状土,待铺管前用人工开挖至设计标高。如果局部超挖或发生扰动，应换填1015mm自然级配砂石料或540mm的碎石，整平夯实。对于在岩石土壤中的开挖，为了避免与岩石接触，必须为管道提供一个均一的沟床，开控管沟底时应比规定的等级挖深至少200mm,然后用河沙回填至规定高度，并夯
10、实到90%或更高的密实度。3）、土方开挖后，在沟槽一侧及主要路线出入口处设置安全防护栏杆，高度1.5米。其它地方则拉设安全警戒线，并张贴安全警戒标语。4）、挖出的土方先弃至不影响下一步施工的沟槽的一侧，待管子铺设完验收合格以后随时回填，多余土方运至甲方指定地点存放。（4）、管基施工：1）、双壁波纹管道基础为砂砾基础，待管沟验收合格后，即可施工管道基础。管基底铺砂砾100mm厚基础层，基础表面应平整，其密实度应到达8590机2）、管道基础中在承插式接口、机械连接等部位的凹槽，宜在铺设管道时随铺随挖。凹槽长度、宽度和深度可按接口尺寸确定。接口完成后，应立刻用中粗砂回填密实。3）、砂基础宽度以沟槽开
11、挖宽度进行摊铺，并适量洒水振平。砂下料采用在沟槽边分段搭设流槽。4）、强弱电管道基础，包管为C15混凝土,双向10钢筋网片铺设施工，每隔300Omin一个。（5）、管道安装：1）、管道质量要求强弱电管道，排水双壁波纹管及塑料管件外观质量应符合下列要求:、颜色应一致，无色泽不均及分解变色线。、内壁光滑、平整、无气泡、裂口、脱皮、无严重的冷斑及显著的裂纹、凹陷。、管件应完整无损，无变形、合模缝、浇口应平整无开裂。、管材、管件得承插口工作面应平整、尺寸精确，以保证接口得密封性能。2）、下管、稳管下管方式应依据管径大小、沟槽形式和施工机具装备情况，确定用人工或机械将管材放入沟槽。下管时须采用可靠的吊具
12、，平稳下沟，不得与沟壁、槽底剧烈碰撞，严禁穿心吊装。稳管具体方法，可在编织袋内灌满黄砂，封口后压在已排设管道的顶部，其数量视管径的大小而异，将每节管子按设计中心地位和标高稳定在基础上。3）、接管、接口前，应先检查承插口是否完好。、接口时，应先将承口的内壁清理洁净，按插入方向为水流方向，对准承口中心线用人力或专用机具将被安装的管材慢慢插入承口内直至底部，完成套管。、接口完成后，随即用沙把预留接口附近处填筑密实。、雨季施工应采用防止管材漂浮的措施，可先回填到管顶以上一倍管径以上的高度。管道安装完，尚未回填土时，一旦遭到水泡，应进行管中心线和管底高程复测和外观检查，如发现位移、漂浮、拔口现象，应返工
13、处置，绝对不许带水作业。（6）、管道土方回填：在管道设计土弧基础范围内的腋角部位，必须采用中粗砂回填密实。回填范围不得小于180,回填密实度应到达95%以上。1）、管道敷设后须通过验收合格应立刻进行沟槽回填o在密闭性检验前，除接头外露外，管道两侧和管顶以上的回填高度不宜小于0.5m。2）、从管底基础至管顶0.5m范围内，沿管道、检查井两侧必须采用人工对称（即以两侧相对同时下土，水平方向均匀的摊铺）、分层回填压实，每层回填高度不宜大于0.2m,严禁用机械推土回填。管两侧分层压实时，宜采用临时限位措施，防止管道上浮、管道中心线的移位及管口受损而脱落。3）、管顶0.5m以上沟槽采用机械回填时，应从管
14、轴线两侧同时均匀进行，做到分层回填、夯实、碾压，机械不得在管沟上行走。4）、回填时沟槽内应无积水，从管基础面至管顶以上0.5m范围内的沟槽回填用砂砾，管顶0.5m以上沟槽采用开挖出的良质土回填，良质土中不得含有石块、砖及其它带有棱角的杂硬物体。具体见下图:=3管道药炯购置(7)、强弱电井、检查井施工：放线：依据设计尺寸、形状，用墨线弹制在浇好的碎垫层上，放线完成后，施工人员对其放线进行检查复核，符合设计尺寸后方能砌筑。砌筑：砌筑原料必须符合设计和规范要求，砌筑质量到达验评标准，做到横平竖直，灰缝丰满。抹面：抹面原料严厉按照设计图纸的比例配置，抹面2次完成，基层刷水泥砂浆一片，面层必须压实、光洁
15、。井回填：回填在排水管线(含水量管道和检查井)验收合格后进行，并与管道沟槽的回填同时进行。回填前可用砂土袋、钢钎、木支撑将井座、井筒固定，并排除基坑、沟槽内积水。回填从管底基础面至管顶以上0.5un范围内的沟槽用河砂，后用用沟槽开挖出的良质土,并不得夹带石块、砖及其余带有棱角的硬块物体。回填采用人工分层对称回填，其密实度与管道回填一致，并不使井筒发生位移和倾斜，严禁机械回填。井盖安装：安装井盖按检查井的输送介质性质确定，污水井盖和雨水井盖等不混清。有防护盖座的污水检查井的井筒上口安装内盖。七、雨期施工措施依据本工程地区特征及进度计戈L管线工程基本在春夏季施工，连续阴雨较多，制定切实可行的雨天施工技术措施，并且落实实施，主要注意并做好如下方面：7.1、 成立防汛领导小组，统一做好雨期施工前的准备工作、雨期施工期间的生产安置工作，定期检查防汛措施落实情况，遇到问题及时解决，不留死角。7.2、 随时掌握近期内的天气变化情况，及时将信息反馈给施工技术人员，以便合理安置各部位的施工并及时进行调整，避开恶劣天气对施工生产造成的
