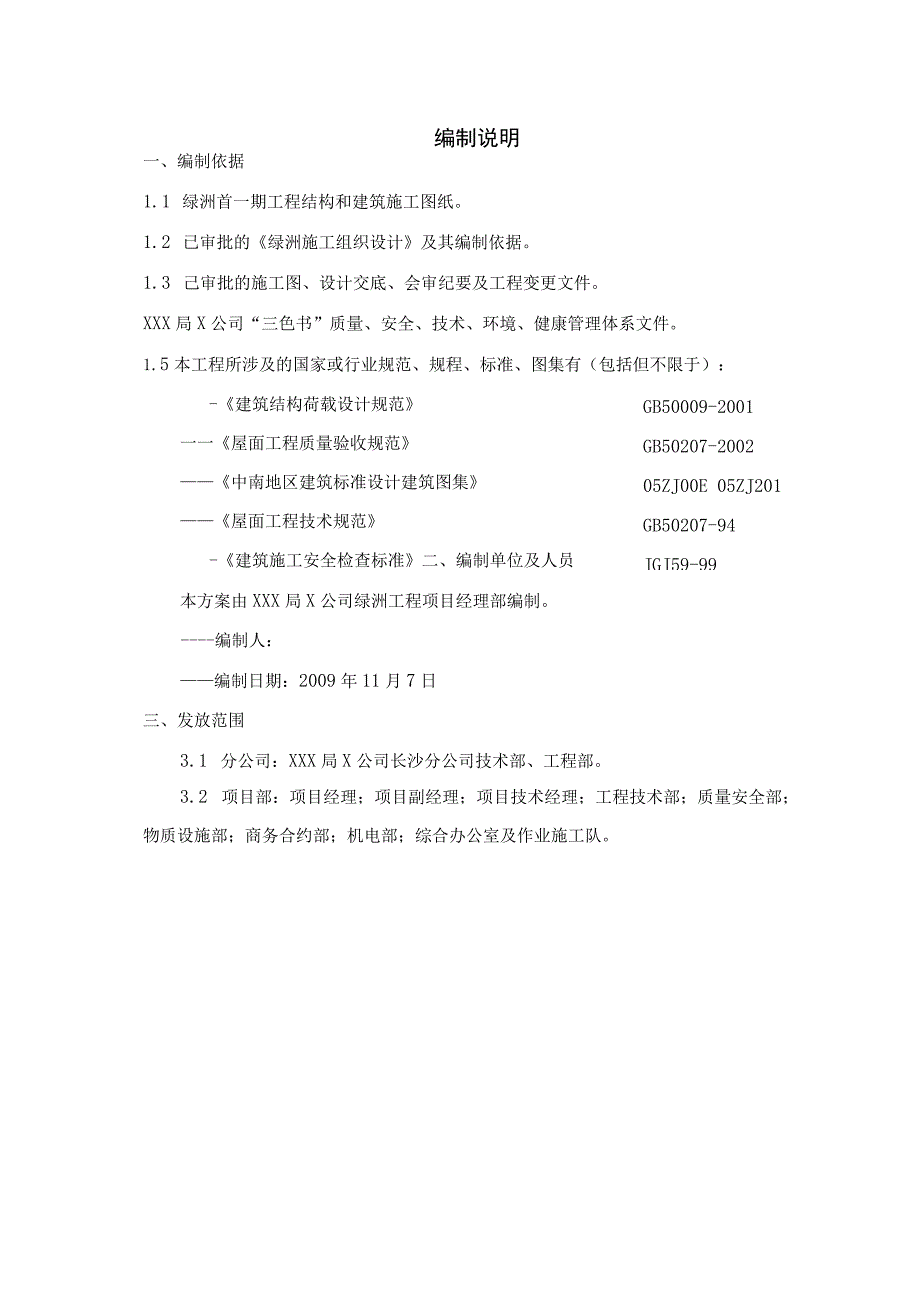

1、编制说明一、编制依据1.1 绿洲首一期工程结构和建筑施工图纸。1.2 已审批的绿洲施工组织设计及其编制依据。1.3 己审批的施工图、设计交底、会审纪要及工程变更文件。XXX局X公司“三色书”质量、安全、技术、环境、健康管理体系文件。1.5本工程所涉及的国家或行业规范、规程、标准、图集有（包括但不限于）：GB50009-2001GB50207-200205ZJ00E 05ZJ201GB50207-94JGJ59-99-建筑结构荷载设计规范一一屋面工程质量验收规范中南地区建筑标准设计建筑图集屋面工程技术规范-建筑施工安全检查标准二、编制单位及人员本方案由XXX局X公司绿洲工程项目经理部编制。编制人

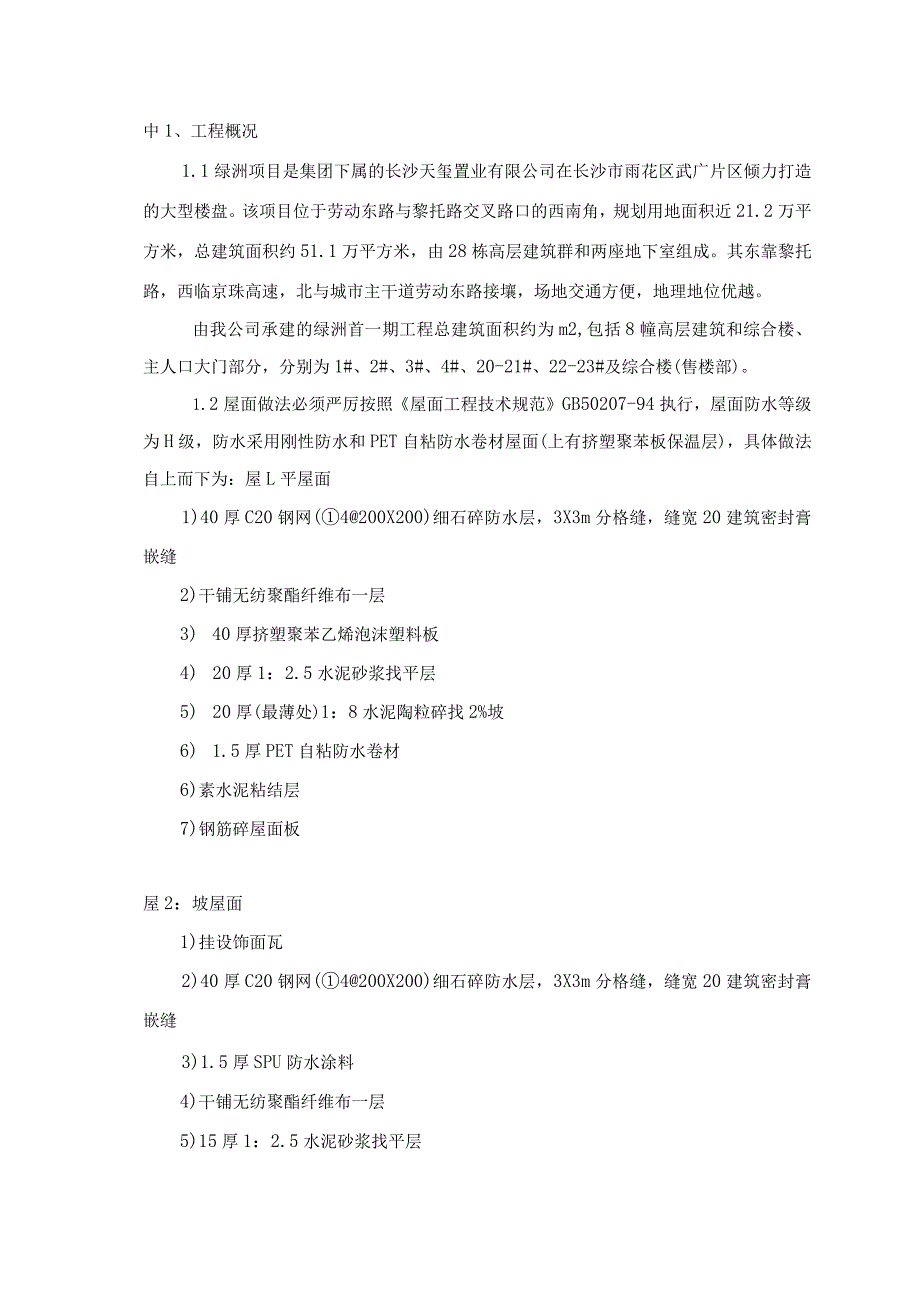

2、：编制日期：2009年11月7日三、发放范围3.1 分公司：XXX局X公司长沙分公司技术部、工程部。3.2 项目部：项目经理；项目副经理；项目技术经理；工程技术部；质量安全部；物质设施部；商务合约部；机电部；综合办公室及作业施工队。中1、工程概况1.1绿洲项目是集团下属的长沙天玺置业有限公司在长沙市雨花区武广片区倾力打造的大型楼盘。该项目位于劳动东路与黎托路交叉路口的西南角，规划用地面积近21.2万平方米，总建筑面积约51.1万平方米，由28栋高层建筑群和两座地下室组成。其东靠黎托路，西临京珠高速，北与城市主干道劳动东路接壤，场地交通方便，地理地位优越。由我公司承建的绿洲首一期工程总建筑面积约
3、为m2,包括8幢高层建筑和综合楼、主人口大门部分，分别为1#、2#、3#、4#、20-21#、22-23#及综合楼(售楼部)。1.2屋面做法必须严厉按照屋面工程技术规范GB50207-94执行，屋面防水等级为H级，防水采用刚性防水和PET自粘防水卷材屋面(上有挤塑聚苯板保温层)，具体做法自上而下为：屋L平屋面1)40厚C20钢网(4200X200)细石碎防水层，3X3m分格缝，缝宽20建筑密封膏嵌缝2)干铺无纺聚酯纤维布一层3) 40厚挤塑聚苯乙烯泡沫塑料板4) 20厚1：2.5水泥砂浆找平层5) 20厚(最薄处)1：8水泥陶粒碎找2%坡6) 1.5厚PET自粘防水卷材6)素水泥粘结层7)钢筋

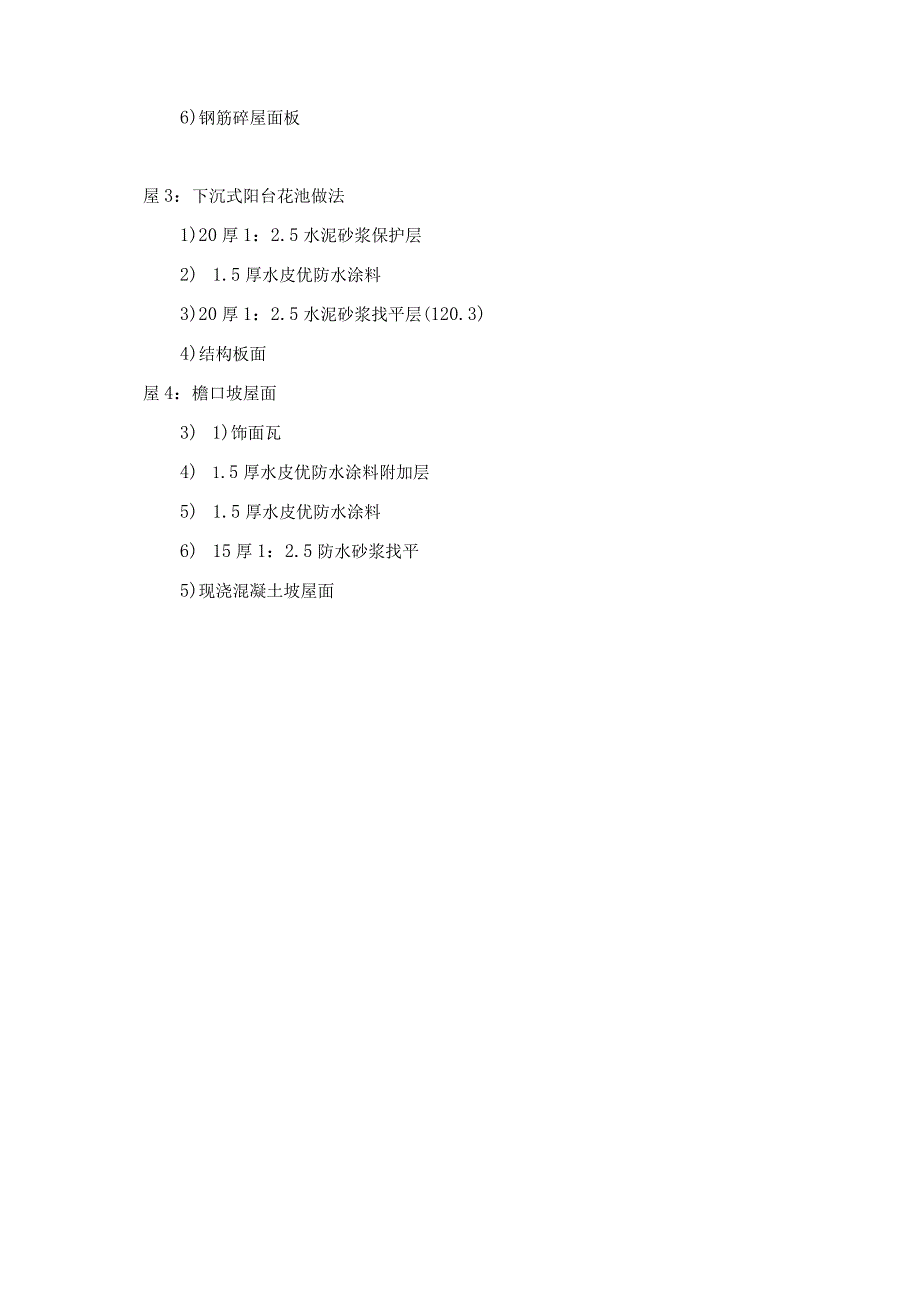

4、碎屋面板屋2：坡屋面1)挂设饰面瓦2)40厚C20钢网(4200X200)细石碎防水层，3X3m分格缝，缝宽20建筑密封膏嵌缝3)1.5厚SPU防水涂料4)干铺无纺聚酯纤维布一层5)15厚1：2.5水泥砂浆找平层6)钢筋碎屋面板屋3：下沉式阳台花池做法1)20厚1：2.5水泥砂浆保护层2) 1.5厚水皮优防水涂料3)20厚1：2.5水泥砂浆找平层(120.3)4)结构板面屋4：檐口坡屋面3) 1)饰面瓦4) 1.5厚水皮优防水涂料附加层5) 1.5厚水皮优防水涂料6) 15厚1：2.5防水砂浆找平5)现浇混凝土坡屋面第二章施工准备一、现场施工条件1.I场内外路线基本畅通，场内临时路线已形成，各
5、栋号的原原料堆场已平整部署好。1.2 现场施工临时施工用电为两台容量为600KVA的变压器，分别位于现场南面和北面；各栋的垂直运输机械，均按总平面部署图各设置一台人货电梯，确保原料运输。完全能够满足屋面工程施工的要求。1.3 施工用水已进入现场，各栋楼施工用电均按临水临平面部署图接到楼下指定地点，各栋楼层施工用水的水管支管管径按常规选用50mm即可。1.4 砂石、水泥、钢筋、混凝土、防水卷材等原料有长期协作的供应商，能随时供应。1.6 机电、弱电、消防预埋安装及保温、防水施工作业队伍已落实，并达成了协议,能立刻组织进场施工。二、施工准备1V技术准备1.1 收集有关规范、标准、图集、法律、法规并
6、组织学习。2各施工人员熟悉和核对施工图纸。1.3制定完善的技术岗位责任制，形成配套的技术力量。1.4细化编制施工技术文件和施工进度计戈h编制屋面工程施工方案。1. 5组织各分项施工作业人员进行技术交底。1.6对实验检验及测验做出计划和安置。2、施工场外协调2.1 原料加工及订购：依据物资需用计戈J,同建材供应或加工单位签订供货合同。2. 2施工机具租赁或订购：同有关单位签订租赁或订购合同。三、资源组织依据工程量、工期等因素编制资源计戈J,对主要设施、原料进行采购，并签定供应或租赁合同，特殊物资还需供应商生产能力进行充分调查。1、主要原料计划.1原料要求：1.LI水泥：普通硅酸盐水泥。应有出厂证
7、明或复试单，当出厂超越三个月，按最终实验结果使用。1.1.2砂、石：中砂，平均粒径为0.35O.5mm,使用前应通过5mm的筛子，且不得含有杂质。卵石，为细石，平均粒径为58mm0I 3挤塑聚苯板：有出厂合格证。1.1.4PET自粘型防水卷材：有出厂合格证。2 .2主要原料计划（见表-1）：表7主要原料计划表,序号名称型号或规格单位数量备注1细石混凝土C20m3屋面刚性层2钢筋（1）4冷轧低碳钢丝t屋面刚性层3水泥P.032.5t4砂中砂m35防水卷材1.5厚PET6挤塑聚苯板40mm厚（30厚）2、主要施工设施与机具计划（见表-2）序号设施名称数量备注1斗车8台用于原料的运输2搅拌机3台用于
8、陶粒碎的搅拌3配电箱3个用于机械用电4电缆200m用于机械及照明5铝合金尺3m用于陶粒砂推平3 .劳动力计划（见表-3）表-3项目劳动力计划序号工种级别人数职责1测量员2测量放点、高程控制2安全员1安全生产3质量工程师工程师1质量检查4机修工2设施维修5电工2生产用电6机操工6机械设施操作7钢筋工2钢筋笼制作、安装8砖工20险生产、浇筑9杂工40四、其它准备1、按施工组织要求组织项目经理部相关管理人员和屋面施工劳务队现场管理人员进行合同交底分工到人，明确职责。健全现场各项管理制度，专业技术人员执证上岗。2、熟悉施工图纸，特殊是与砌体工程有关的一些细部构造，组织全体操作人员进行分项工程技术交底。
9、3、组织原料进场，并在监理工程师的见证下，进行现场抽样送检。4、混凝土基层表面清理洁净，楼板开裂处要先堵漏修补。5、防水层施工之前必须进行屋面试水，请监理、甲方确认，并做好相应资料才干进入下一道工序施工。5、防水的基层表面应将尘土、杂物等清理洁净；表层必须平整、坚实。6、在防水卷材施工前，找平层与突出屋面的物体如女儿墙、烟囱等）相连的阴角，应抹成光滑的小圆角；找平层与檐口、排水沟等相连的转角，应抹成光滑一致的圆弧形。7、防水基层坡度必须符合设计要求，阴阳角应做成R=50mm的圆弧（阳角可为R=30mm）o8、遇雨天、雪天及5级风及其以上必须停止施工。第三章施工组织与部署一、施工组织1.1 管理
10、模式本工程实行劳务承包管理模式，保温、防水、刚性层施工工程劳务队伍在施工现场各设现场负责人一名，只设质安员各一名，施工操作人员的配置依据项目部施工进度计划要求及时合理配置。现场施工员周又元负责保温、防水、刚性层施工,与专业劳务队伍进行对接，作好相关方面的施工现场管理和日常协调工作；项目经理部技术员和质量员对保温、防水、刚性层施工进行技术检查、指导和质量检验、把关。1.2 作业队伍按公司文件要求对保温、防水工程施工劳务队伍进行招标，对劳务队伍的人员素质和施工业绩进行评价，并按单价合理的原则进行选用。二、施工部署2.1施工区段的划分依据建筑物主体施工顺序不同，将施工区段划分为5个大区域按照主体结构
11、先后施工。具体区域的划分是：I区：综合楼、主入口大门；H区：1#、2#栋；HI区：3#、4#栋；IV区20-21#栋;V区22-23#栋。2.2施工顺序依据建筑物主体施工顺序不同，按主体封顶的先后顺序进行施工，各机电、弱电、消防等安装专业预埋穿插进行，各区段内各栋进行同步施工。2.3工期安置各栋号自小屋面混凝土全部浇筑完之后开头施工，总工期不得超越一个月，各工序具体工期安置如下：1）40厚C20混凝土刚性防水层（6天）2）干铺无纺聚酯纤维布（2天）3） 40厚（30厚）挤塑聚苯乙烯泡沫塑料板（4天）4） 20厚1：2.5水泥砂浆找平层（4天）5） 20厚（最薄处）1：8水泥陶粒碎找2席坡（6天
12、）6） 1.5厚PET自粘防水卷材（4天）7）素水泥粘结层（2天）2.4施工目的2.4.1质量目的：确保屋面工程按屋面工程施工质量验收规范（GB50207-2002）一次性验收合格，检验批中允许偏差项目合格率295%以确保合格，力争优良。2.4.2职业健康安全目的：杜绝死亡、重伤和重大机械事故，。对本项工程中有关的运行与活动进行风险分析，采用针对性的控制措施，并使其处于受控状态，消除或降低施工现场的职业健康安全风险。2.4.3文明施工目的：原料按总平面图规划地位堆放整齐；施工操作面做到工完料净场清，确保安全文明生产。2.4.4环保目的：对重要环境因素以及与之相关的运行与活动进行控制，以期节约资
13、源，预防和减少对环境的污染。第四章施工工艺及方法一、测量1.1部署项目工程技术部下设专职测量小组负责屋面保温、防水、刚性层标高控制的测设。该测量小组具体负责3个区段的测量检查、复核、指导和放线工作。二、施工方法1工艺流程基层处置一刷素水泥浆一PET卷材防水层施工一陶粒砂找坡施工一装分格条一安装保温层排气口一水泥砂浆找平层施工一40mm厚挤塑聚苯板施工f干铺无纺聚酯纤维布施工一C20混凝土刚性防水层施工及面层收光一取出分格条一分格缝嵌填2操作工艺1.1 基层处置及刷素水泥浆a、基层清理：将结构层、保温层上表面的松散杂物清扫洁净，突出基层表面的灰渣等粘结物清除洁净，在阴角处，应以水泥砂浆分层抹成半
14、径为50mm的圆角。b、刷素水泥浆1.2 PET自粘型防水卷材防水层：2. 2.1操作流程：基层清理一刷素水泥浆一铺贴卷材一封边3. 2.2施工要点：1）揭掉PET自粘防水卷材下表面隔离膜2）铺PET自粘防水卷材：将防水卷材平铺在现刷的水泥浆上，卷材与相邻卷材之间为搭接连接，上下搭接长度约8cm,搭接部位采用SPU防水涂料粘结。3）拍打卷材上表面，提浆：用木抹子或者橡胶板拍打卷材上表面，提浆，排出卷材下表面气氛，使卷材与水泥浆密切粘结。4）晾放：晾放时间24小时至48小时（具体时间视环境而定），一般情况下，温度愈高所需时间愈短。4. 31:8水泥陶粒碎找坡2.3.1水泥陶粒碎找坡层施工前需完成工作：轴线及标高控制线投测、风洞周边砌筑、管线预埋、出屋面管道安装及根部处置、雨水斗安装完毕（地位及标高精确无误）、屋顶防雷接地系统外接，相关验收手续齐全。2. 3.2操作流程基层清理I-酗T屋面水泥陶粒碎找坡II水泥砂浆找平层3. 3.3技术要点：a、贴饼找坡间距不大于2m。b、陶粒碎施工配合比为体积比，水泥：陶粒二L8o施工时，水泥与陶粒需拌和均匀，振捣密实，加水量要严厉控制，在铺设时不至于出现泌水现象。c、水泥陶粒佐按设计要求坡度为2乐坡向及分水线按图纸要求
