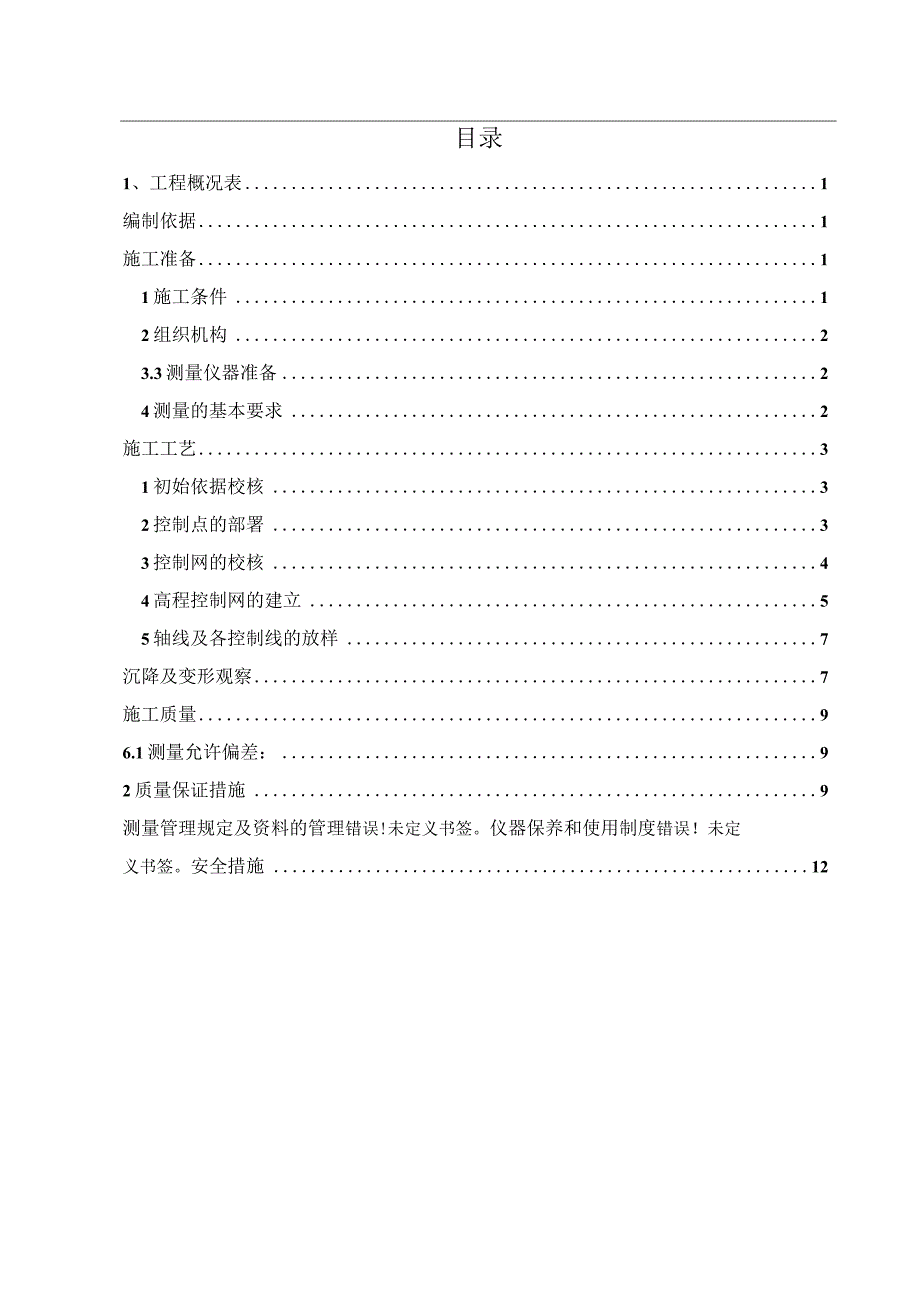

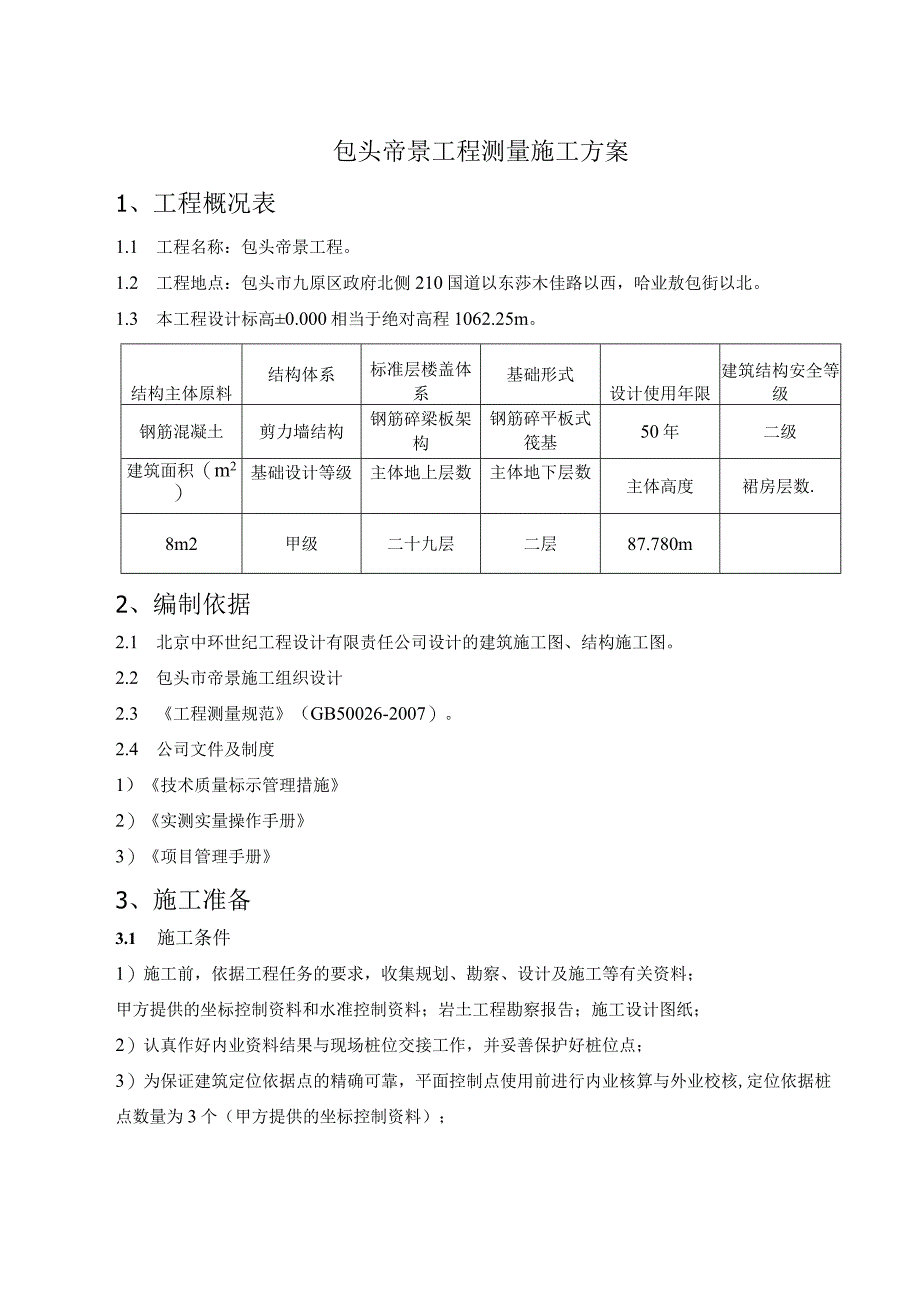

1、目录1、工程概况表1编制依据1施工准备11施工条件12组织机构23.3测量仪器准备24测量的基本要求2施工工艺31初始依据校核32控制点的部署33控制网的校核44高程控制网的建立55轴线及各控制线的放样7沉降及变形观察7施工质量96.1测量允许偏差：92质量保证措施9测量管理规定及资料的管理错误!未定义书签。仪器保养和使用制度错误！未定义书签。安全措施12包头帝景工程测量施工方案1、工程概况表1.1 工程名称：包头帝景工程。1.2 工程地点：包头市九原区政府北侧210国道以东莎木佳路以西，哈业敖包街以北。1.3 本工程设计标高0.000相当于绝对高程1062.25m。结构主体原料结构体系标准层
2、楼盖体系基础形式设计使用年限建筑结构安全等级钢筋混凝土剪力墙结构钢筋碎梁板架构钢筋碎平板式筏基50年二级建筑面积（m2）基础设计等级主体地上层数主体地下层数主体高度裙房层数.8m2甲级二十九层二层87.780m2、编制依据2.1 北京中环世纪工程设计有限责任公司设计的建筑施工图、结构施工图。2.2 包头市帝景施工组织设计2.3 工程测量规范（GB50026-2007）。2.4 公司文件及制度1）技术质量标示管理措施2）实测实量操作手册3）项目管理手册3、施工准备3.1 施工条件1）施工前，依据工程任务的要求，收集规划、勘察、设计及施工等有关资料；甲方提供的坐标控制资料和水准控制资料；岩土工程勘

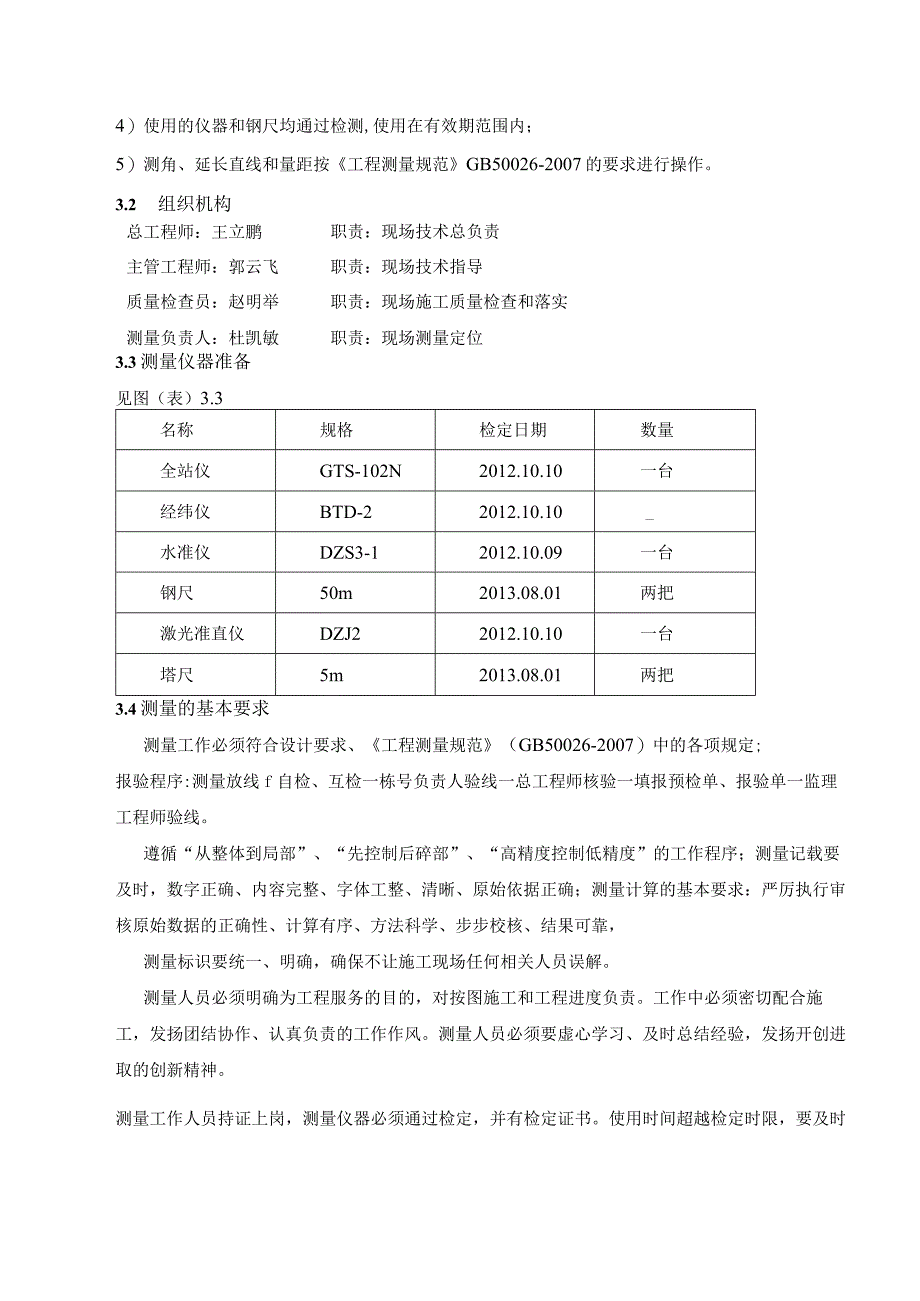

3、察报告；施工设计图纸；2）认真作好内业资料结果与现场桩位交接工作，并妥善保护好桩位点；3）为保证建筑定位依据点的精确可靠，平面控制点使用前进行内业核算与外业校核,定位依据桩点数量为3个（甲方提供的坐标控制资料）；4）使用的仪器和钢尺均通过检测,使用在有效期范围内；5）测角、延长直线和量距按工程测量规范GB50026-2007的要求进行操作。3.2 组织机构总工程师：王立鹏职责：现场技术总负责主管工程师：郭云飞职责：现场技术指导质量检查员：赵明举职责：现场施工质量检查和落实测量负责人：杜凯敏职责：现场测量定位3.3测量仪器准备见图（表）3.3名称规格检定日期数量全站仪GTS-102N2012.1
4、0.10一台经纬仪BTD-22012.10.10水准仪DZS3-12012.10.09一台钢尺50m2013.08.01两把激光准直仪DZJ22012.10.10一台塔尺5m2013.08.01两把3.4测量的基本要求测量工作必须符合设计要求、工程测量规范（GB50026-2007）中的各项规定;报验程序:测量放线f自检、互检一栋号负责人验线一总工程师核验一填报预检单、报验单一监理工程师验线。遵循“从整体到局部”、“先控制后碎部”、“高精度控制低精度”的工作程序；测量记载要及时，数字正确、内容完整、字体工整、清晰、原始依据正确；测量计算的基本要求：严厉执行审核原始数据的正确性、计算有序、方法科
5、学、步步校核、结果可靠，测量标识要统一、明确，确保不让施工现场任何相关人员误解。测量人员必须明确为工程服务的目的，对按图施工和工程进度负责。工作中必须密切配合施工，发扬团结协作、认真负责的工作作风。测量人员必须要虚心学习、及时总结经验，发扬开创进取的创新精神。测量工作人员持证上岗，测量仪器必须通过检定，并有检定证书。使用时间超越检定时限，要及时送检，送检工作由测量主管负责4、施工工艺4.1 初始依据校核依据甲方提供的坐标点，对坐标点进行复测。首先把各个点位进行联测，再把计算结果进行严密的平差，计算点位坐标，并与设计值坐标比较进行修正直到符合精度要求。使用修正后的坐标值引测整个工程的测量控制网平
6、面网。(注：不同部分的控制点能够相互借用，以此到达相互校核的作用高程水准点的校核：依据甲方提供的水准点进行闭合差，经符合测量无误后引测到各楼座附近，作为各楼座的高程基准点。4.2 控制点的部署4.2.1 从场地的实际情况看，场地局部地位较宽阔，故对布设控制点无影响，依据甲方所提供的Kl(X=31969.114,Y=55557.419)K2(X=31813.770,Y=55763.380)、K3(X=31977.059,Y=55895.815)点坐标和设计院提供的总平面图内坐标点形成四边形进行控制，将控制点引测至场内，分别定出3#楼西侧3号点，6#楼西侧6号点，8#楼西侧8号点，7#楼东侧7号点
7、(控制点应用红砖砌筑成长、宽、高各一米，砌筑好后填土夯实，上口留20Cm打混凝土，并在打混凝土前钉上宽2cm、长Im的钢筋，混凝土打完后在钢筋上锯十字，并喷上红色自喷漆。此控制点做好后应用钢管做好维护，控制点将使用至主体结构封顶。)后附详图：见图(表)4.2.14.2.2依据施工组织设计，对楼层进行网状控制，设置控制轴线1、28、C、J轴，首层以上标高引测地位为1/J、28/J轴外墙处。（以1#楼为例），详细控制点部署详见附图。（表）4.2.2X 32059.98555621.122北55566.4584.2.3 高程控制点数据：依据甲方提供的工地东大门电线杆下(H=IO59.5m)向各建筑物
8、四周引测固定高程控制点，距离基坑至少5m,埋于土层0.5m以下或设于周围永久建筑物上。4.2.4 水准点按三等水准测量要求施测。4.2.5 一切控制点必须设专人保护，定期巡视，并且每月复核一次，使用前必须进行校核。4.2.6 依据施工现场条件，建筑物测量基准点有两种测设方法。一种方法将测量基准点设在建筑物外部，俗称外控法，本工程地下部分采用外控法。另一种方法将测量基准点设在建筑物内部，俗称内控法。本工程地上部分采用内控法，从首层基准线向上投测，遇到楼板要留200mm200mm孔洞，最后修补该洞。后附详图：见图(表)4.2.61雄内控点布1国4.3 控制网的校核将全站仪分别安置在基坑上方四周建立
9、的轴线控制桩点上，将轴线控制线分别投测到基坑内打好的基础板和地梁面上，并用墨斗弹出各轴线控制线的交点；然后将全站仪再安置到基坑内所弹出的轴线控制线交点上，然后测出两控制线间的夹角是否成90度角，并用钢尺或用全站仪测出同一方向两相邻轴线间的尺寸。如测出的控制轴线间间距与图纸所注明的该轴线间的尺寸相符，并且测出的两个轴线交点为90度时,则说明所在基坑上测定的轴线控制桩没有问题。反之，应对基坑上方的轴线控制桩点进行重测。4.4 高程控制网的建立高程控制网的等级按三等附合水准，水准测量技术要求如下：注：“L”为往返测段，附合或环线的水准路线长度(Km)4.4.1 高程控制点布设原则（I）为了保证施工中
10、高程能够及时向上传递以及高程传递的正确性，并且要保证传递的高程符合安装精度的要求，需在建筑物内设置固定标志点，在不影响施工的情况下，将点设立在安全、可靠，易保留、便于引测的部位。所布设的点必须均匀，不能过于集中。（2）依据包头帝景主体工程施工组织设计在塔楼吊装区内建立标高控制网。结合本工程的特征能够沿电梯井或在楼板上预留一个孔，把标高传递到施工层。（3）在结构施工中严厉控制高程的传递精度，以确保各楼层高度和总体设计高度，同时作相应的检验。4.4.2 高程控制点的设置方法（1）用校核无误后的标高点向建筑物内引测高程点，用红色油漆在柱上“”标志，作为控制结构施工及板面高程的依据。为提高精度，在引测
11、进程中必须使用前后视等长的原则。（2）在施工进程中，必须经常进行在建筑物上所作的高程点的复测工作，确保引测的高程点正确无误。并经常复测甲方所提供的水准高程并连测建筑物上高程点，以便校核所引点是否有变化。4.4.3 高程传递方法用检定过的钢尺，通过尺长改正后，将钢尺起始端“0”点对准固定点，垂直向上丈量出施工层所需标高值（注意丈量时钢尺必须处于铅垂状态）；然后用检定过的水准仪置于施工层上，对所传递的几个高程点进行相互校核，校核后的相对误差不得大于3mm取几个高程点的平均值作为该层施工用基准标高。如果相对误差大于3mm,必须重新传递，直至符合要求。悬吊钢尺传递高程时所使用的标准拉力为49N。4.4
12、.4 高程控制在高程传递上应严厉控制高程的传递精度，以确保各楼层高度和总体设计高度，同时作相应的检验。在高程控制上，依据甲方提供的高程水准点坐标通知单，首先对水准点高程进行复测作为本工程的高程依据。为提高精度，必须使用前后视等长的原则。在施工进程中，经常进行现场高程点复测工作。并在现场布设4-5个同等高程的标高点作为地下地上高程的依据，要在距离本工程肯定地位的地方埋设至少3个水准基准点组成高程点组。0.000以下高程施工测量控制：随着挖土深度的不断进行，以现场内0.000高程点作为基准点，并用5m塔尺逐段向下传递，作为机械挖土深度的控制依据，为了保证0.000以下高程点的精确性，在机械挖土到距
13、设计开挖线300mm深处时，架用直接悬挂50m的大钢尺引测一道距坑底100Omm的标准标高点，作为基坑高程施工依据，采用悬吊钢尺法时必须使钢尺尺身铅直，并施加肯定拉力，使所传高程精确无误。0.000以上高程施工测量控制：本工程地上10-29层，属于高层建筑，为使每层高程误差严厉控制在3mm内，总高程误差不大于IOmm的规范要求，在结构外墙处选测23个高程点，作为向上各楼层传递的依据，当控制点高程传递至各施工楼层后，用水准仪进行校核。应相互校核无误后，作为每层高程的基准点，各层基准点及轴线必须以基准层为准向上传递，以防止误差积累。采用50m大钢尺直接从0.000点沿着结构外墙之处大角处铅直地拉出
14、各层距结构面500mm的统一高程点。4.5 轴线及各控制线的放样4.5.1 基础施工轴线控制，直接采用基坑外控制桩两点通视直线投测法，向基础平台投测轴线（采用三点成一线及转直角复测），再按投测控制线引放其它细部施工控制线，且每次控制轴线的放样必须独立施测两次，经校核无误后方可使用。4.5.2基础施工（0.000以下）采用悬吊钢尺法将标高导入护坡上，且基坑四周不低于四点（每一个方向不低于一点），校核无误后方可引测其它控制标高点，必须两点以上后视且两后视点标高差在规定范围之内。4. 5.30.000以上施工，采用正倒镜分中法投测其它细部轴线。4.5.40.000以上高程传递，采用钢尺直接丈量法，若
