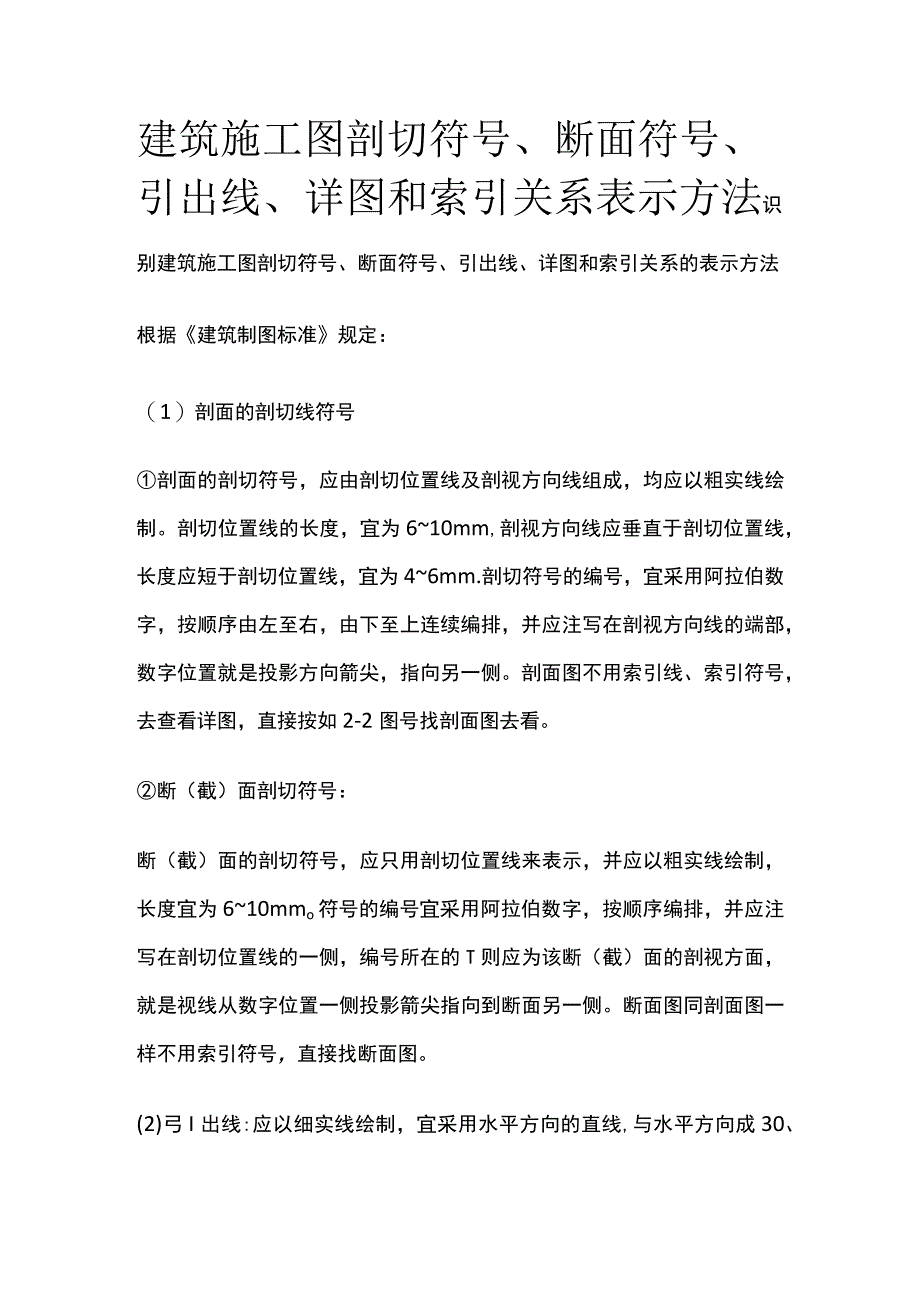

1、建筑施工图剖切符号、断面符号、引出线、详图和索引关系表示方法识别建筑施工图剖切符号、断面符号、引出线、详图和索引关系的表示方法根据建筑制图标准规定：（1）剖面的剖切线符号剖面的剖切符号，应由剖切位置线及剖视方向线组成，均应以粗实线绘制。剖切位置线的长度，宜为610mm,剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为46mm.剖切符号的编号，宜采用阿拉伯数字，按顺序由左至右，由下至上连续编排，并应注写在剖视方向线的端部，数字位置就是投影方向箭尖，指向另一侧。剖面图不用索引线、索引符号，去查看详图，直接按如2-2图号找剖面图去看。断（截）面剖切符号：断（截）面的剖切符号，应只用剖切位置线

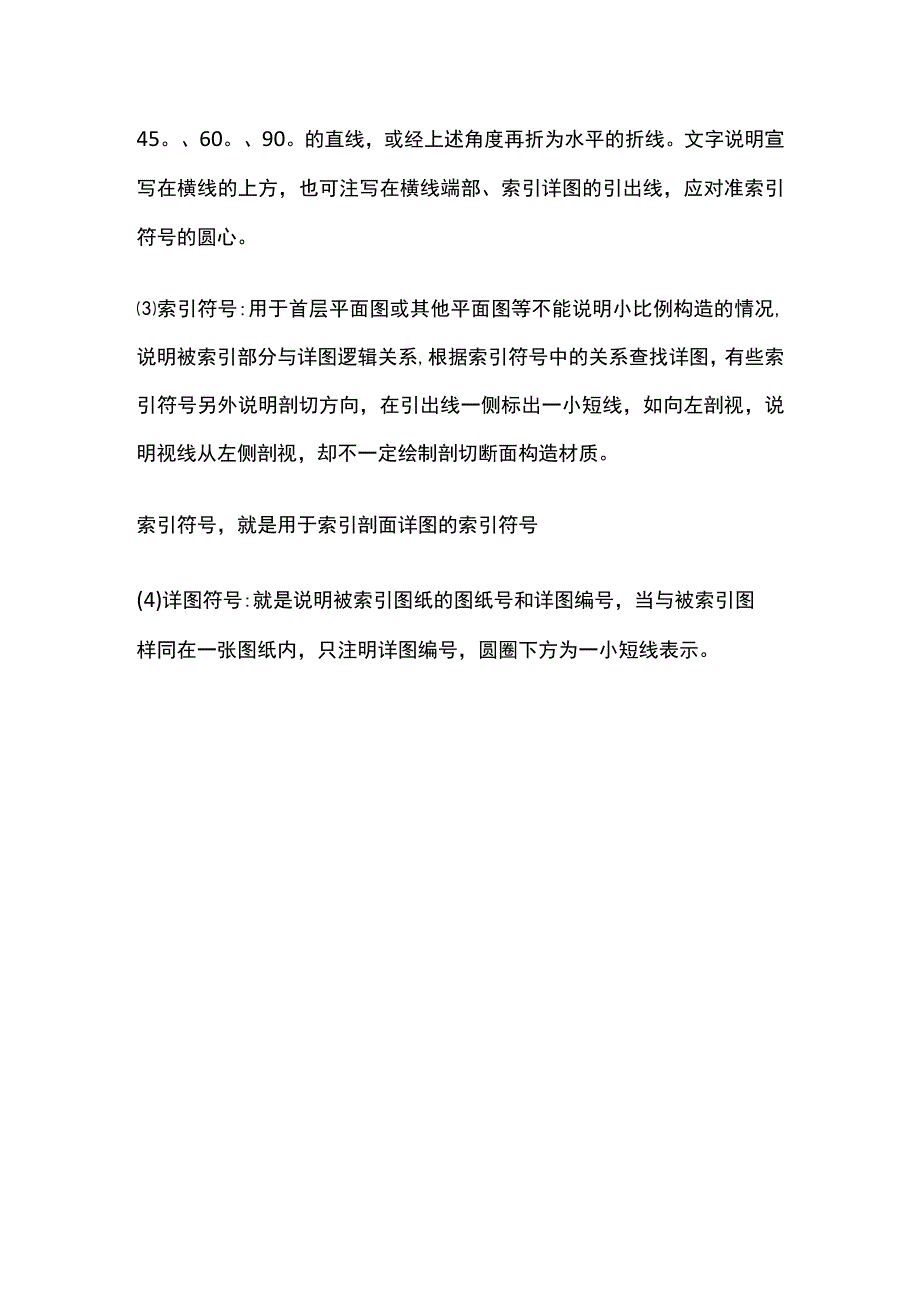

2、来表示，并应以粗实线绘制，长度宜为610mmo符号的编号宜采用阿拉伯数字，按顺序编排，并应注写在剖切位置线的一侧，编号所在的T则应为该断（截）面的剖视方面，就是视线从数字位置一侧投影箭尖指向到断面另一侧。断面图同剖面图一样不用索引符号，直接找断面图。(2)弓I出线:应以细实线绘制，宜采用水平方向的直线,与水平方向成30、45。、60。、90。的直线，或经上述角度再折为水平的折线。文字说明宣写在横线的上方，也可注写在横线端部、索引详图的引出线，应对准索引符号的圆心。索引符号:用于首层平面图或其他平面图等不能说明小比例构造的情况,说明被索引部分与详图逻辑关系,根据索引符号中的关系查找详图，有些索引符号另外说明剖切方向，在引出线一侧标出一小短线，如向左剖视，说明视线从左侧剖视，却不一定绘制剖切断面构造材质。索引符号，就是用于索引剖面详图的索引符号(4)详图符号:就是说明被索引图纸的图纸号和详图编号，当与被索引图样同在一张图纸内，只注明详图编号，圆圈下方为一小短线表示。
