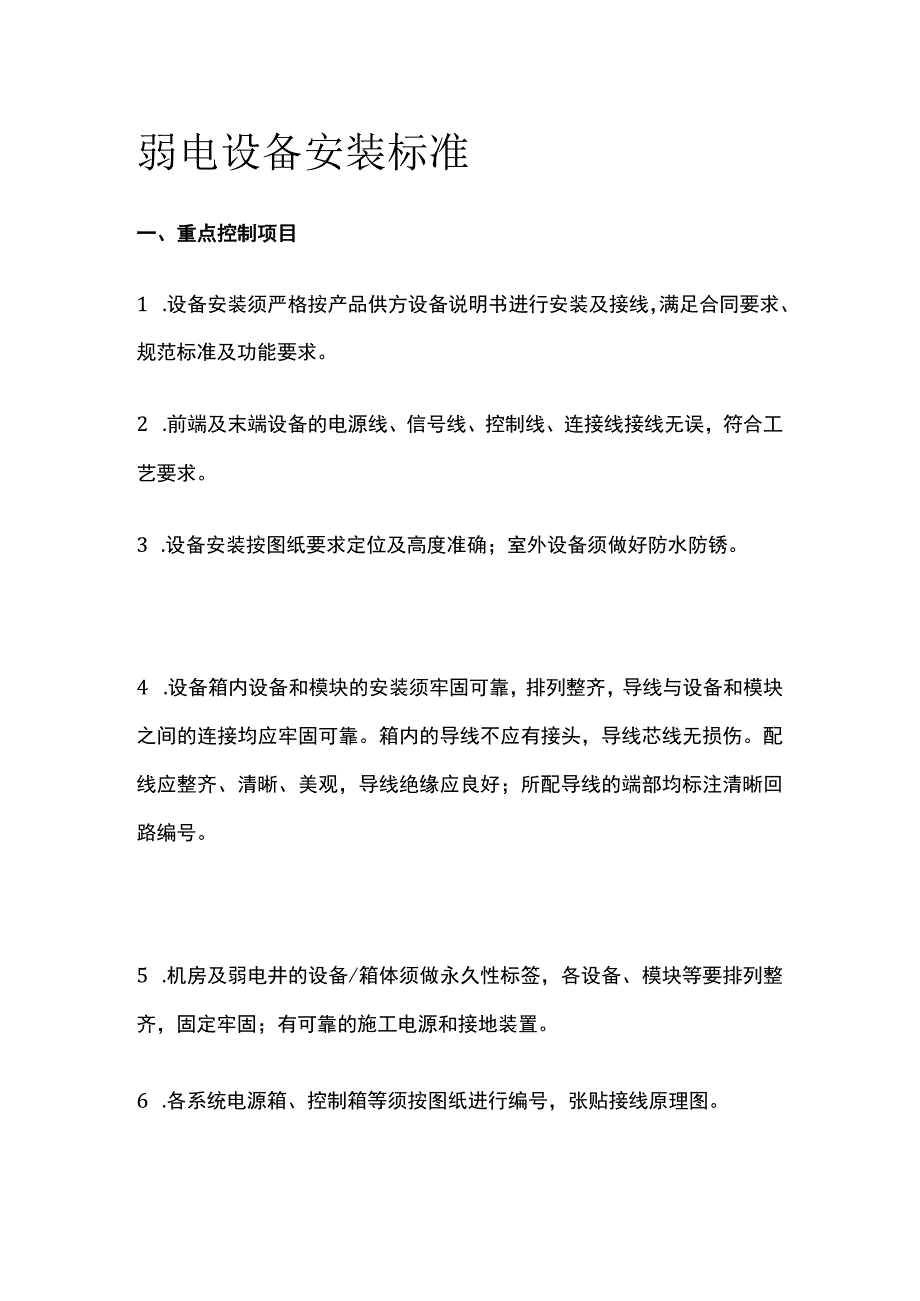

弱电设备安装标准.docx_第1页
第1页 / 共3页

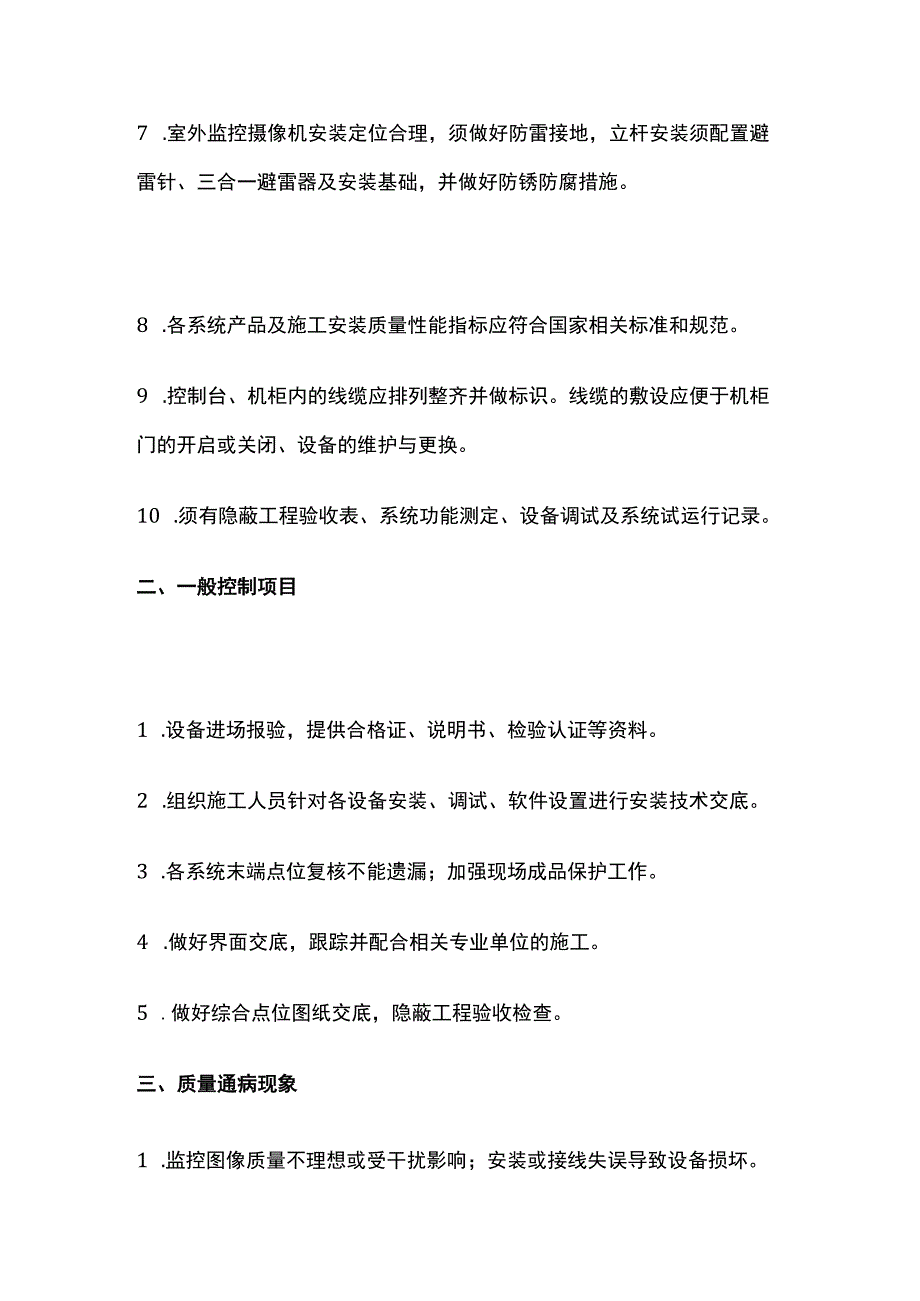

弱电设备安装标准.docx_第2页
第2页 / 共3页

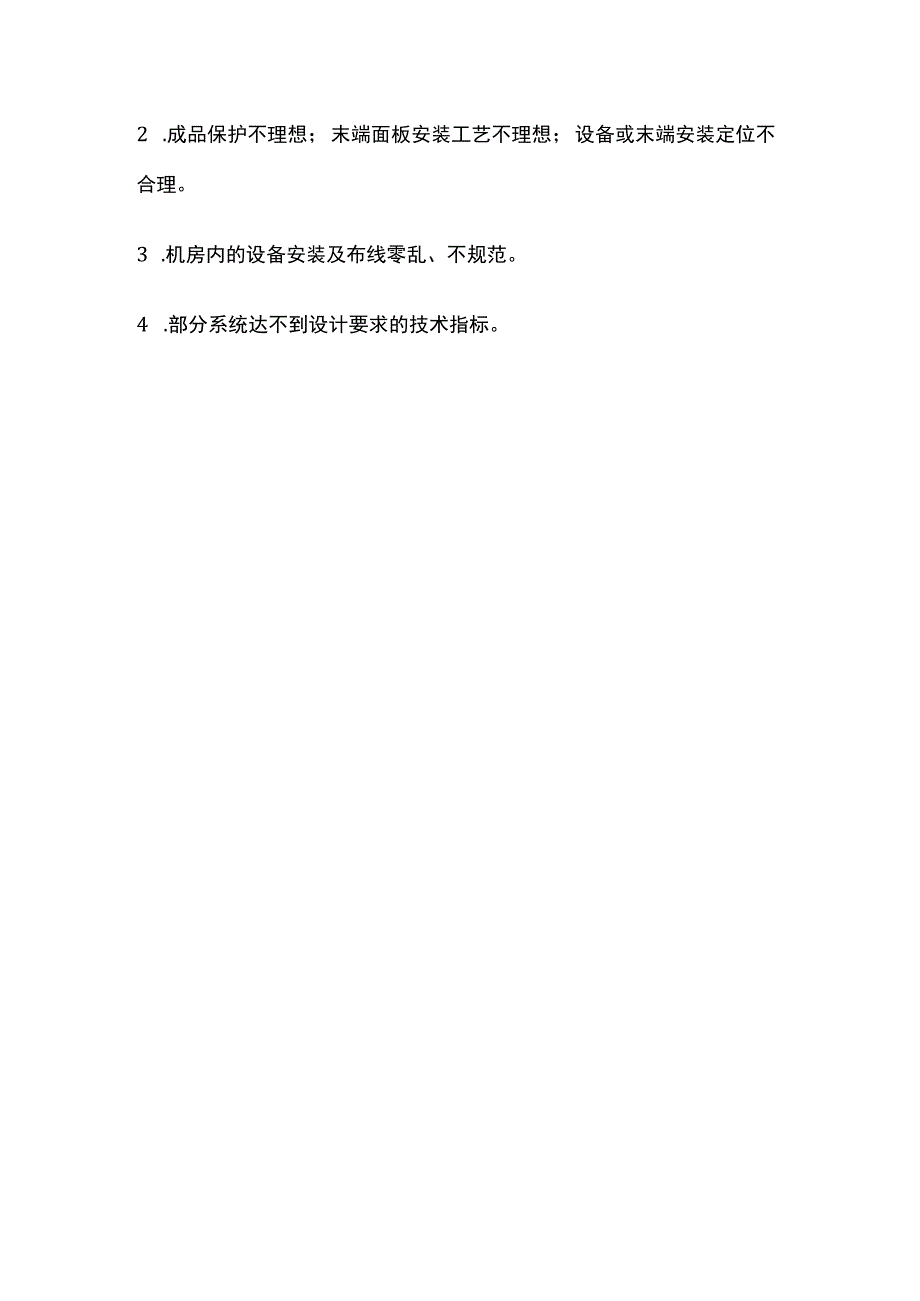

弱电设备安装标准.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《弱电设备安装标准.docx》由会员分享,可在线阅读,更多相关《弱电设备安装标准.docx(3页珍藏版)》请在第壹文秘上搜索。

1、弱电设备安装标准一、重点控制项目1 .设备安装须严格按产品供方设备说明书进行安装及接线,满足合同要求、规范标准及功能要求。2 .前端及末端设备的电源线、信号线、控制线、连接线接线无误,符合工艺要求。3 .设备安装按图纸要求定位及高度准确;室外设备须做好防水防锈。4 .设备箱内设备和模块的安装须牢固可靠,排列整齐,导线与设备和模块之间的连接均应牢固可靠。箱内的导线不应有接头,导线芯线无损伤。配线应整齐、清晰、美观,导线绝缘应良好;所配导线的端部均标注清晰回路编号。5 .机房及弱电井的设备/箱体须做永久性标签,各设备、模块等要排列整齐,固定牢固;有可靠的施工电源和接地装置。6 .各系统电源箱、控制

2、箱等须按图纸进行编号,张贴接线原理图。7 .室外监控摄像机安装定位合理,须做好防雷接地,立杆安装须配置避雷针、三合一避雷器及安装基础,并做好防锈防腐措施。8 .各系统产品及施工安装质量性能指标应符合国家相关标准和规范。9 .控制台、机柜内的线缆应排列整齐并做标识。线缆的敷设应便于机柜门的开启或关闭、设备的维护与更换。10 .须有隐蔽工程验收表、系统功能测定、设备调试及系统试运行记录。二、一般控制项目1 .设备进场报验,提供合格证、说明书、检验认证等资料。2 .组织施工人员针对各设备安装、调试、软件设置进行安装技术交底。3 .各系统末端点位复核不能遗漏;加强现场成品保护工作。4 .做好界面交底,跟踪并配合相关专业单位的施工。5 .做好综合点位图纸交底,隐蔽工程验收检查。三、质量通病现象1 .监控图像质量不理想或受干扰影响;安装或接线失误导致设备损坏。2 .成品保护不理想;末端面板安装工艺不理想;设备或末端安装定位不合理。3 .机房内的设备安装及布线零乱、不规范。4 .部分系统达不到设计要求的技术指标。
