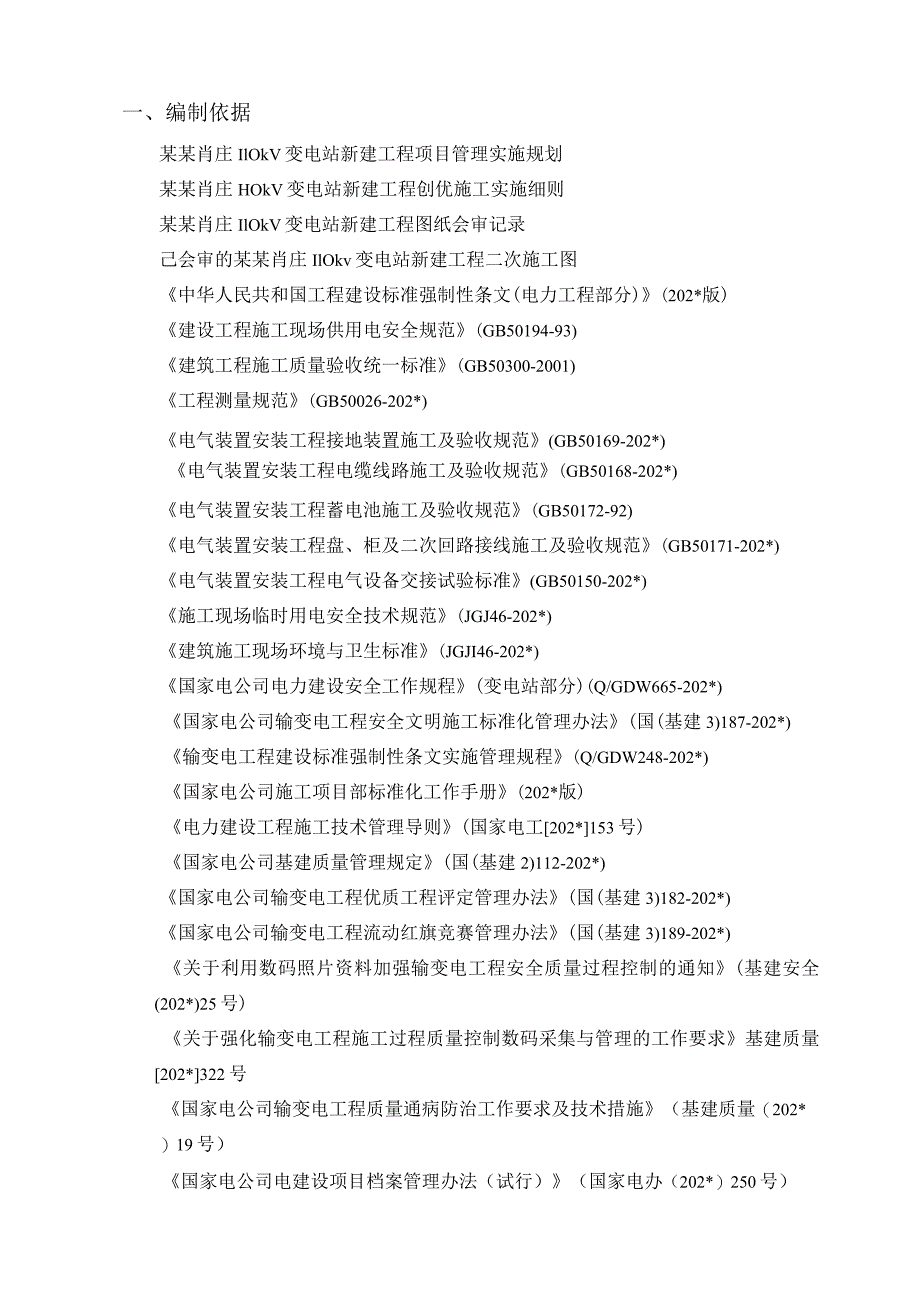

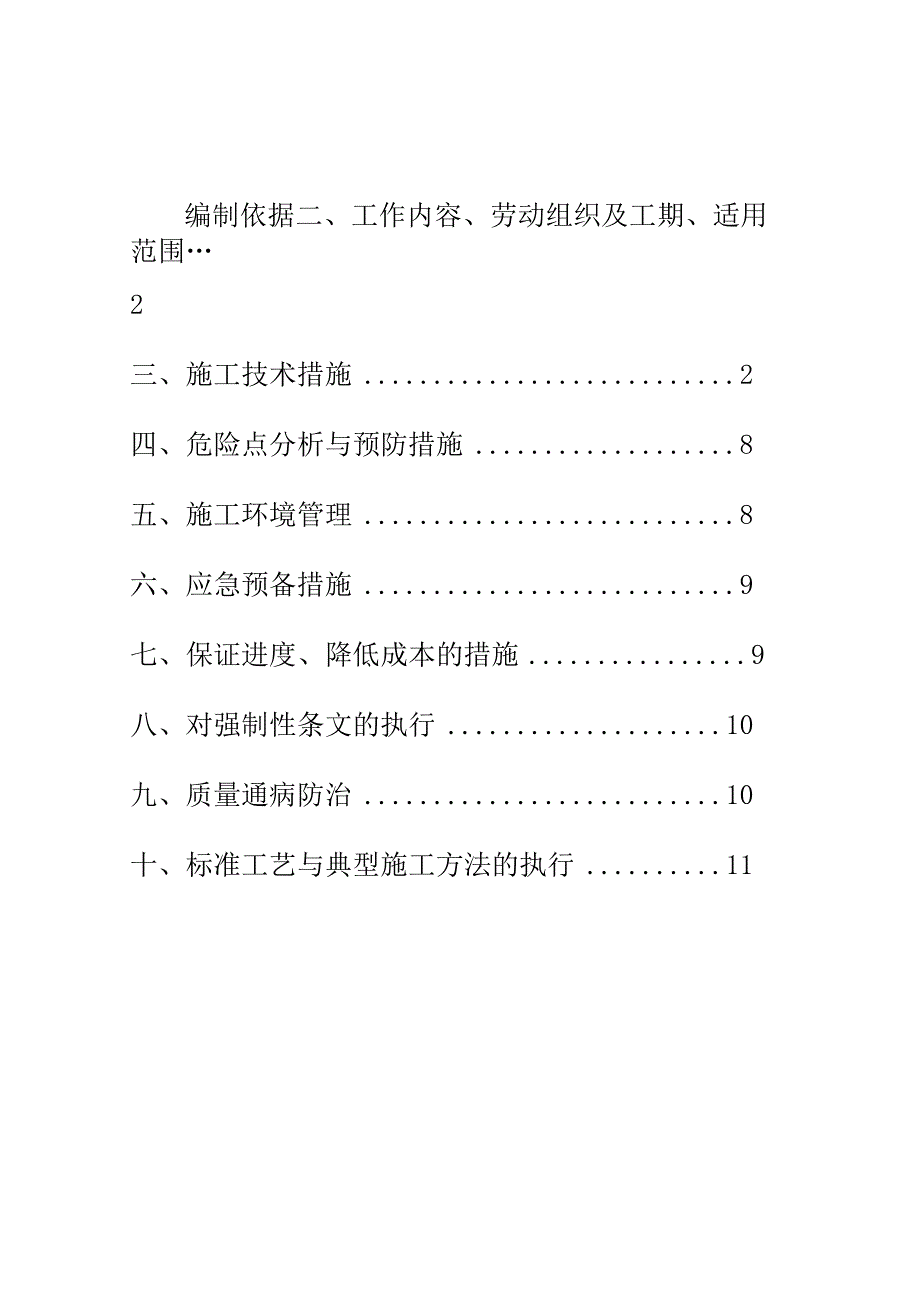

1、编制依据二、工作内容、劳动组织及工期、适用范围2三、施工技术措施2四、危险点分析与预防措施8五、施工环境管理8六、应急预备措施9七、保证进度、降低成本的措施9八、对强制性条文的执行10九、质量通病防治10十、标准工艺与典型施工方法的执行11一、编制依据某某肖庄IlOkV变电站新建工程项目管理实施规划某某肖庄HOkV变电站新建工程创优施工实施细则某某肖庄IlOkV变电站新建工程图纸会审记录己会审的某某肖庄IlOkv变电站新建工程二次施工图中华人民共和国工程建设标准强制性条文(电力工程部分)(202*版)建设工程施工现场供用电安全规范(GB50194-93)建筑工程施工质量验收统一标准(GB503
2、00-2001)工程测量规范(GB50026-202*)电气装置安装工程接地装置施工及验收规范(GB50169-202*)电气装置安装工程电缆线路施工及验收规范(GB50168-202*)电气装置安装工程蓄电池施工及验收规范(GB50172-92)电气装置安装工程盘、柜及二次回路接线施工及验收规范(GB50171-202*)电气装置安装工程电气设备交接试验标准(GB50150-202*)施工现场临时用电安全技术规范(JGJ46-202*)建筑施工现场环境与卫生标准(JGJI46-202*)国家电公司电力建设安全工作规程(变电站部分)(Q/GDW665-202*)国家电公司输变电工程安全文明施工
3、标准化管理办法(国(基建3)187-202*)输变电工程建设标准强制性条文实施管理规程(Q/GDW248-202*)国家电公司施工项目部标准化工作手册(202*版)电力建设工程施工技术管理导则(国家电工202*153号)国家电公司基建质量管理规定(国(基建2)112-202*)国家电公司输变电工程优质工程评定管理办法(国(基建3)182-202*)国家电公司输变电工程流动红旗竞赛管理办法(国(基建3)189-202*)关于利用数码照片资料加强输变电工程安全质量过程控制的通知(基建安全(202*)25号)关于强化输变电工程施工过程质量控制数码采集与管理的工作要求基建质量202*322号国家电公司

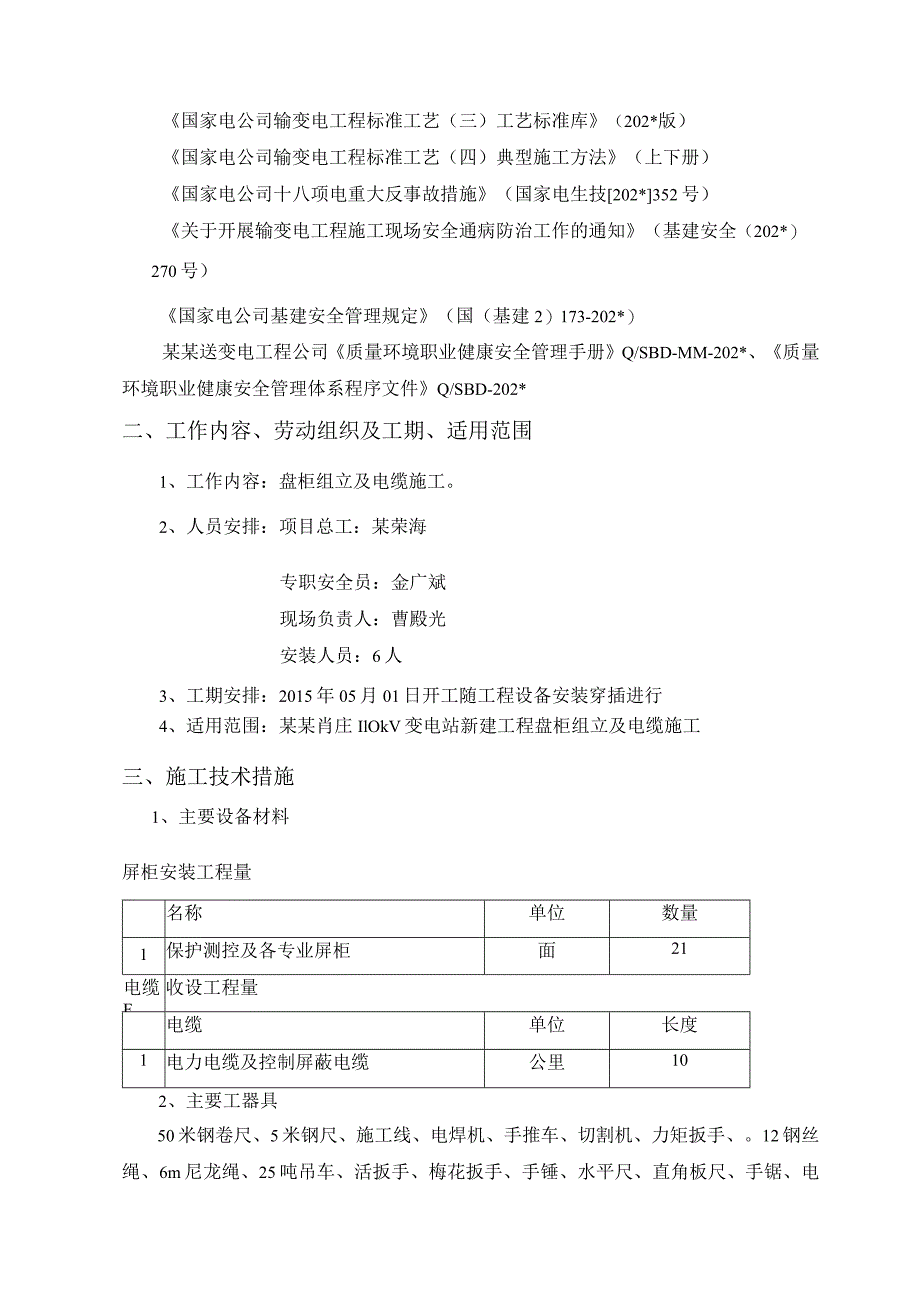

4、输变电工程质量通病防治工作要求及技术措施（基建质量（202*）19号）国家电公司电建设项目档案管理办法（试行）（国家电办（202*）250号）国家电公司输变电工程标准工艺（三）工艺标准库（202*版）国家电公司输变电工程标准工艺（四）典型施工方法（上下册）国家电公司十八项电重大反事故措施（国家电生技202*352号）关于开展输变电工程施工现场安全通病防治工作的通知（基建安全（202*）270号）国家电公司基建安全管理规定（国（基建2）173-202*）某某送变电工程公司质量环境职业健康安全管理手册Q/SBD-MM-202*、质量环境职业健康安全管理体系程序文件Q/SBD-202*二、工作内容、
5、劳动组织及工期、适用范围1、工作内容：盘柜组立及电缆施工。2、人员安排：项目总工：某荣海专职安全员：金广斌现场负责人：曹殿光安装人员：6人3、工期安排：2015年05月01日开工随工程设备安装穿插进行4、适用范围：某某肖庄IlOkV变电站新建工程盘柜组立及电缆施工三、施工技术措施1、主要设备材料屏柜安装工程量名称单位数量1保护测控及各专业屏柜面21电缆F收设工程量电缆单位长度1电力电缆及控制屏蔽电缆公里102、主要工器具50米钢卷尺、5米钢尺、施工线、电焊机、手推车、切割机、力矩扳手、。12钢丝绳、6m尼龙绳、25吨吊车、活扳手、梅花扳手、手锤、水平尺、直角板尺、手锯、电动砂轮机、垂球、铿刀。
6、3、施工现场布置说明现场加工时电焊机操作做防火措施，施工现场放置灭火器。现场临时用电，放置二级配电箱一只，作为施工临时用电电源。4、设备检查（1）设备到货检查包装及密封良好。开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全。产品的技术文件齐全。（2）与盘、柜装置及二次回路接线安装工程有关的建筑工程的施工，应符合下列要求：屋顶、楼板施工完毕，不得渗漏；结束室内地面工作，室内沟道无积水、杂物;预埋件及预留孔符合设计要求，预埋件应牢固；门窗安装完毕；进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。5、施工工艺流程（1）电缆支架、桥架的配制与安装电缆支架所使用
7、的材料应平直，无明显扭曲；连接牢固，无显著变形，各横撑间的垂直净距与设计偏差不大于5mm。电缆桥架安装牢固，横平竖直；桥架的固定方式按设计要求进行，同层横档应在同一水平面上，其高低偏差不大于5mm；防腐层无锈蚀。（2）盘、柜的安装1. 1基础型钢的安装应符合下列要求:1.1.1 允许偏差应符合下表的规定：项目允许偏差mm/mInm/全长不宜度15水平度15位置误差及不平行度52.1.2基础型钢安装后，其顶部宜高出抹平地面IOmm；手车式成套柜按产品技术要求执行。基础型钢应有明显的可靠接地。2. 2盘、柜及盘、柜内设备与各构件间连接应牢固。主控制盘、继电保护盘和自动装置盘等不宜与基础型钢焊死。3
8、. 3盘、柜单独或成列安装时，其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的允许偏差应符合下表的规定。项目允许偏差（mm）垂直度（每米）1.5水平偏差相邻两盘顶部2成列盘顶部5盘间偏差相邻两盘边1成列盘面5盘间要缝22.4盘、柜的漆层应完整，无损伤。固定电器的支架等应刷漆。安装于同一室内且经常监视的盘、柜，其盘面颜色宜和谐一致。4. 5端子箱安装应牢固，封闭良好，并应能防潮、防尘。安装的位置应便于检查；成列安装时，应排列整齐。5. 6盘、柜、台、箱的接地应牢固良好。装有电器的可开启的门，应以裸铜软线与接地的金属构架可靠地连接。6. 7抽屉式配电柜的安装尚应符合下列要求：抽屉推拉应灵活轻便，
9、无卡阻、碰撞现象，抽屉应能互换。抽屉的机械联锁或电气联锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开。抽屉与柜体间的二次回路连接插件应接触良好。抽屉与柜体间的接触及柜体、框架的接地应良好。（3）电缆管的加工及敷设6.1 电缆管不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀。硬质塑料管不得用在温度过高或过低的场所。在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。管口应无毛刺和尖锐棱角。6.2 电缆管在弯曲后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径10初电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。3. 3电缆管的内径与电缆外径
10、比不得小于1.5o3.4 每根电缆管的弯头不应超过3个，直角弯不应超过2个。3.5 电缆管应安装牢固；电缆管支持点间的距离，当设计无规定时，不能超过3m3.6 当塑料管的直线长度超过30m时，加装伸缩节。3.7 金属电缆管连接应牢固，密封应良好，两管口应对准。套接的短套管或带螺纹的接头的长度，不应小于电缆管外径的2.2倍。金属电缆管不能直接对焊。3. 8硬质塑料管在套接或插接时，其插入深度宜为管子内径的1.1-1.8倍。在插接面上应涂以胶合剂粘牢密封；采用套接时套管两端应封焊。3 .9引至设备的电缆管管口位置，应便于与设备连接并不妨碍设备拆装和进出。并列敷设的电缆管管口应排列整齐。4 .10电
11、缆管的埋设深度不应小于0.7m；在人行道下面敷设时，不应小于0.5mo电缆管应有不小于0.1%的排水坡度o7. 11电缆管连接时，管孔应对准，接缝应严密，不得有地下水和泥浆渗入。（4）电缆敷设质量要求7.1 核对电缆型号、规格应符合设计，按电缆走向、型号编制电缆敷设图表。7.2 敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少短电缆头数量。7.3 电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。8. 4控制电缆、聚氯乙烯绝缘电力电缆最小弯曲半径不小于电缆外径的10倍。电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电
12、缆绞拧、护层折裂等未消除的机械损伤。8.1 电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。8.2 标志牌悬挂应符合下列要求：在电缆两端、竖井弯处等地方，电缆上均应装设标志牌。标志牌上应注明线路编号；无编号时，应写明电缆型号、规格及起始地点。4.7电缆的固定位置应满足：垂直敷设或超过45倾斜敷设的电缆在每个支架上；水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处；当对电缆间距有要求时，每隔5-10m处。电缆进入电缆沟、隧道、竖井、建筑物、盘（屏）以及穿入管子时，出入口应封闭，管口应密封。4.8电力电缆和控制电缆排列不应敷设在同一层支架或桥架上。4. 9高低压电力电缆，强电、弱
13、电控制电缆应按顺序分层敷设，一般情况由上而下敷设。电缆敷设完毕后，应及时清理杂物，验收后盖好盖板。5. 10对易受外部影响着火的电缆密集场所或可能着火蔓延的电缆回路，必须按设计要求的防火阻燃措施施工。（5）端子排安装检查质量要求6. 1端子排应无损坏，固定牢固，绝缘良好。6.2 端子应有序号，端子排应便于更换且接线方便；离地高度宜大于350mm。6.3 接线端子应与导线截而匹配，不应使用小端子配大截面导线。有与以上要求相违背情况，及时通知供货单位更换端子排。（6）电缆接线质量要求6.1按图施工，端子号清晰，接线正确。6.2电缆头需用热缩头封固，封固时必须使用规格合适、长短一致的热缩管，热缩管内
14、填充饱满、整齐的塑料带，封固后的电缆头在盘内排列要求全站统一，整齐、美观。6.3导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。6.4盘、柜内部导线不应有接头，导线芯线应无损伤。6.5电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易腿色。配线应整齐、排距一致、美观，导线绝缘应良好，无损伤。6.6每个接线端子的每侧接线宜为1根，不得超过2根。对于插接式端子，不同截面的两根导线不得接在同一端子上；对于螺栓连接端子，当接两根导线时，中间应加平垫片。6.7 二次回路接地应设专用螺栓。CT回路接地应分别引入接地端，PT回路N600应按设计引至专用接地端牢固连接，且连
15、接导线截面不小于6平方毫米。6.8 每个接线端子排接线鼻子不得反扣，且弯曲不得大于平垫直径，应用尖嘴钳弯曲以免损伤线芯。6. 9小母线屏间连接不得直通，屏间应用不小于6平方毫米的铜线连接，以免后期检修或换盘困难。（7）引入盘、柜的电缆质量要求6.1 引入盘、柜内的电缆排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。6.2 铠装电缆在进入盘、柜后，应将钢带切断，切断处的端部应扎紧，并应将钢带接地，用热缩管封固。7. 3盘、柜内的电缆芯线，应按垂直或水平有规律地配置，不得任意歪斜交叉连接。备用芯长度应留有适当余量。(8)蓄电池组安装7.1 免维护蓄电池安装前，检查蓄电池应无裂纹、损伤、密封良好；蓄电池的正、负端柱必须极性正确，并应无变形；部件应齐全无损伤。连接条、螺栓及螺母应齐全。8. 2蓄电池放
