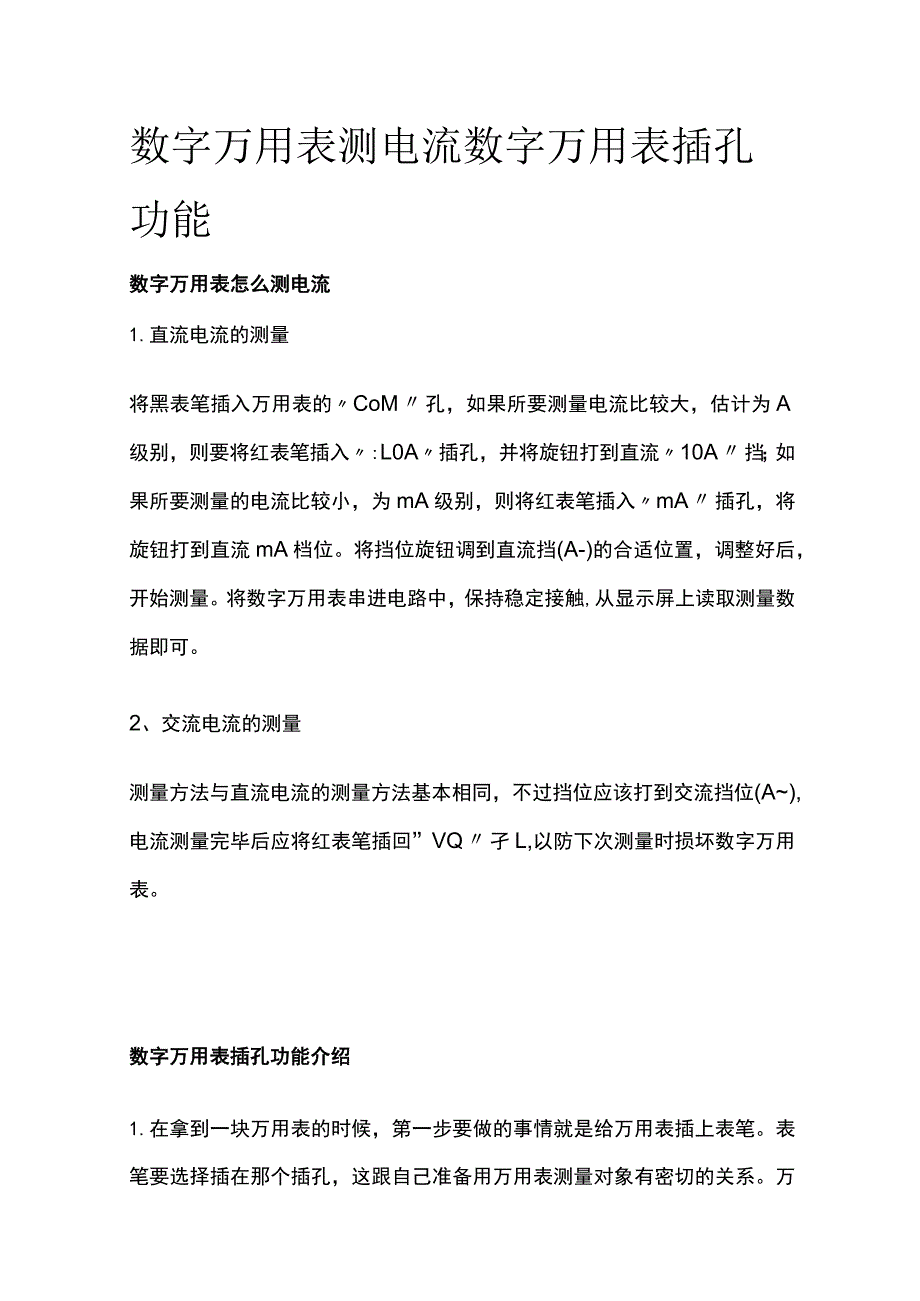

1、数字万用表测电流数字万用表插孔功能数字万用表怎么测电流1.直流电流的测量将黑表笔插入万用表的CoM孔，如果所要测量电流比较大，估计为A级别，则要将红表笔插入:L0A插孔，并将旋钮打到直流10A挡；如果所要测量的电流比较小，为mA级别，则将红表笔插入mA插孔，将旋钮打到直流mA档位。将挡位旋钮调到直流挡(A-)的合适位置，调整好后，开始测量。将数字万用表串进电路中，保持稳定接触,从显示屏上读取测量数据即可。2、交流电流的测量测量方法与直流电流的测量方法基本相同，不过挡位应该打到交流挡位(A),电流测量完毕后应将红表笔插回”VQ孑L,以防下次测量时损坏数字万用表。数字万用表插孔功能介绍1.在拿到一

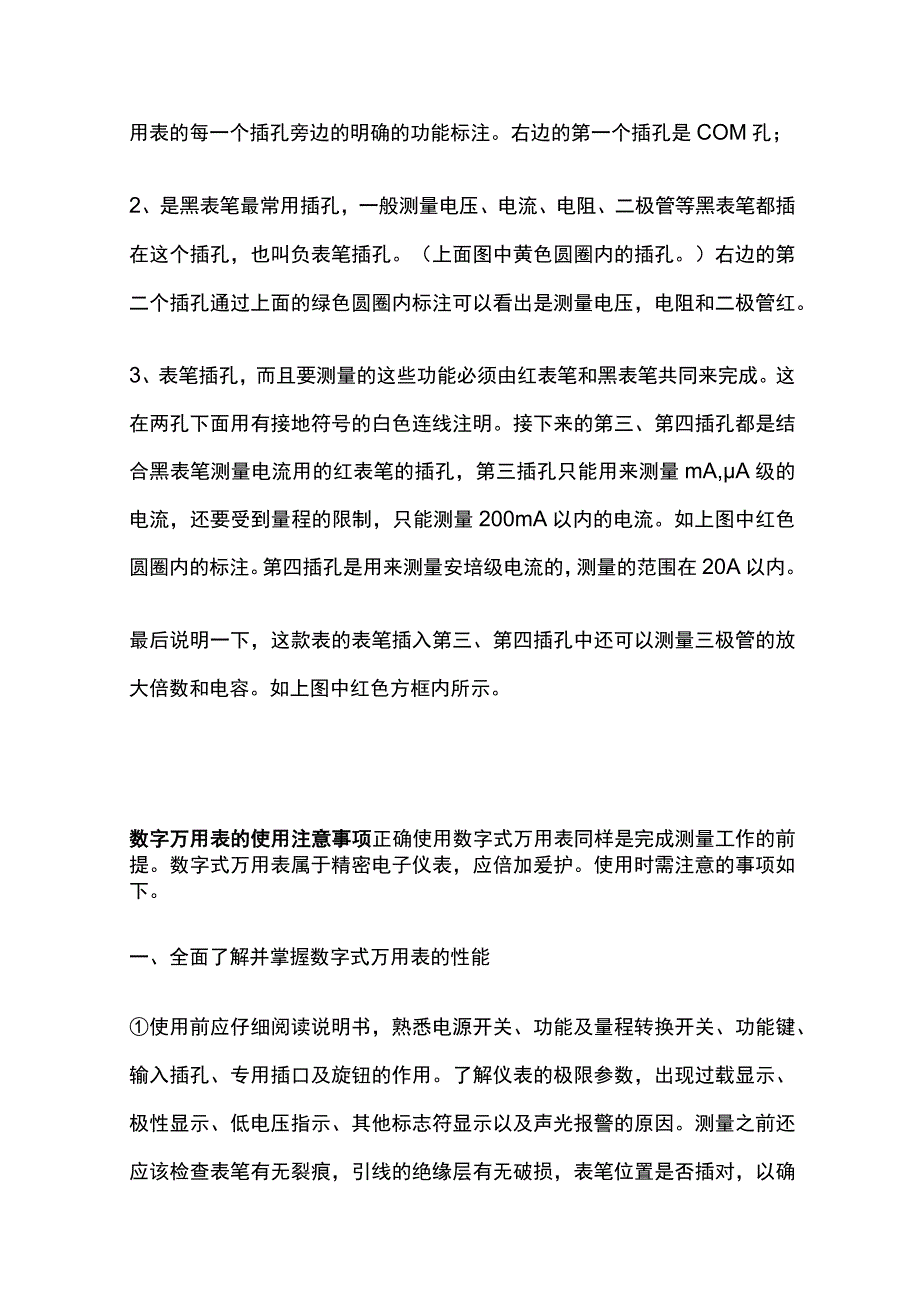

2、块万用表的时候，第一步要做的事情就是给万用表插上表笔。表笔要选择插在那个插孔，这跟自己准备用万用表测量对象有密切的关系。万用表的每一个插孔旁边的明确的功能标注。右边的第一个插孔是COM孔；2、是黑表笔最常用插孔，一般测量电压、电流、电阻、二极管等黑表笔都插在这个插孔，也叫负表笔插孔。（上面图中黄色圆圈内的插孔。）右边的第二个插孔通过上面的绿色圆圈内标注可以看出是测量电压，电阻和二极管红。3、表笔插孔，而且要测量的这些功能必须由红表笔和黑表笔共同来完成。这在两孔下面用有接地符号的白色连线注明。接下来的第三、第四插孔都是结合黑表笔测量电流用的红表笔的插孔，第三插孔只能用来测量mA,A级的电流，还要
3、受到量程的限制，只能测量200mA以内的电流。如上图中红色圆圈内的标注。第四插孔是用来测量安培级电流的，测量的范围在20A以内。最后说明一下，这款表的表笔插入第三、第四插孔中还可以测量三极管的放大倍数和电容。如上图中红色方框内所示。数字万用表的使用注意事项正确使用数字式万用表同样是完成测量工作的前提。数字式万用表属于精密电子仪表，应倍加爰护。使用时需注意的事项如下。一、全面了解并掌握数字式万用表的性能使用前应仔细阅读说明书，熟悉电源开关、功能及量程转换开关、功能键、输入插孔、专用插口及旋钮的作用。了解仪表的极限参数，出现过载显示、极性显示、低电压指示、其他标志符显示以及声光报警的原因。测量之前

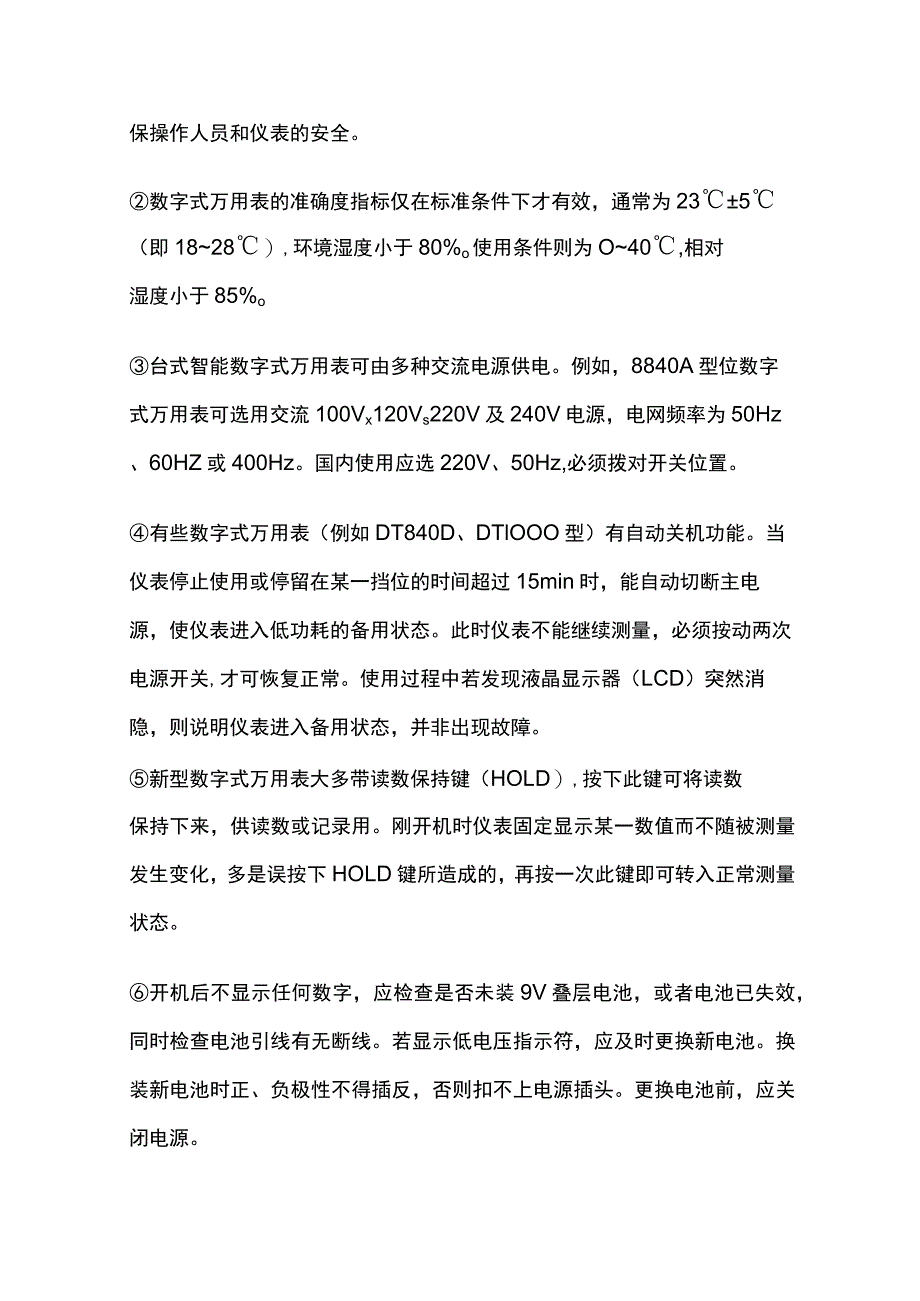

4、还应该检查表笔有无裂痕，引线的绝缘层有无破损，表笔位置是否插对，以确保操作人员和仪表的安全。数字式万用表的准确度指标仅在标准条件下才有效，通常为235（即1828）,环境湿度小于80%o使用条件则为O40,相对湿度小于85%o台式智能数字式万用表可由多种交流电源供电。例如，8840A型位数字式万用表可选用交流100Vx120Vs220V及240V电源，电网频率为50Hz、60HZ或400Hz。国内使用应选220V、50Hz,必须拨对开关位置。有些数字式万用表（例如DT840D、DTlOOO型）有自动关机功能。当仪表停止使用或停留在某一挡位的时间超过15min时，能自动切断主电源，使仪表进入低功
5、耗的备用状态。此时仪表不能继续测量，必须按动两次电源开关,才可恢复正常。使用过程中若发现液晶显示器（LCD）突然消隐，则说明仪表进入备用状态，并非出现故障。新型数字式万用表大多带读数保持键（HOLD）,按下此键可将读数保持下来，供读数或记录用。刚开机时仪表固定显示某一数值而不随被测量发生变化，多是误按下HOLD键所造成的，再按一次此键即可转入正常测量状态。开机后不显示任何数字，应检查是否未装9V叠层电池，或者电池已失效，同时检查电池引线有无断线。若显示低电压指示符，应及时更换新电池。换装新电池时正、负极性不得插反，否则扣不上电源插头。更换电池前，应关闭电源。有些数字式万用表在后盖上粘贴有屏蔽层
6、，请勿揭下或拆掉其引线。也有些仪表装有金属屏蔽层或者屏蔽胶罩，需注意紧固螺钉或摆正压簧，否则容易引入外界电磁干扰，影响屏蔽效果。数字式万用表常用的熔丝管（含快速熔丝管）有5种规格；0.2A、0.3Ax0.5A、IA及2A。IoA或20A插孔不带保险。更换熔丝管时必须与原来的规格一致。二、明确测量项目和测量方法测量前必须明确要测什么项目和怎样测量，然后将功能开关拨到相应的测量工页目位置及合适的量程。每一次拿起表笔准备测量时，务必再核对一下测量项目及量程开关是否拨对位置，输入插孔（或专用插口）是否选对。对于自动量程式数字式万用表，应注意不要按错功能键。尽管数字式万用表内部有比较完善的保护电路，仍需
7、要避免误操作，以免损坏仪表。例如，用电流挡去测电压，用电阻挡去测电压或电流，用电容挡测带电的电容器等。万用表的LCD有故障时，禁止使用电池或其他万用表电阻挡检查LCD的好坏。LCD只能用交流方波来驱动，不允许加直流电压。不得用数字式万用表的直流电压挡检查自身9V叠层电池的电压。三、测量电压注意事项测量电压时，数字式万用表应与被测电路相并联。由于数字式万用表具有自动转换并显示极性的功能，在测直流电压时可不考虑表笔的接法。假如事先无法估计被测电压（或电流）的大小，应拨至最高量程试测一下，再根据情况选择合适量程。若最高位显示数字，其余位消隐，证明仪表发生过载，应选择最高的量程。测量完毕，应将量程开关
8、拨到最高电压挡，防止下次开始测量时不慎损坏仪表。3位和4位手持式数字式万用表的最高输入电压，直流挡为1OOOV,交流挡为700V或750V（有效值）。当被测交流电压上叠加有直流分量时，两电压之和不得超过所选用交流电压挡的最高输入电压值。必要时应加隔直电容，使直流分量不能进入仪表。测量高压时需注意安全。当电压超过几百伏时应单手操作，即先把黑表笔固定在被测电路的公共端，再用一只手持红表笔去接触测试点。测量1OOOV以上的高电压时，需使用高压探头。高压探头有直流和交流之分，其内部均设有电压衰减器，可将被测电压衰减为原来的1/10或1/100,然后再加到数字式电压表的输入端。高压探头的顶部均带有弯钩或
9、鳄鱼夹，以便于固定。误用ACV挡去测直流电压，或用DCV挡测交流电压，仪表显示000，或在低位上出现跳数现象。四、测量电阻注意事项测量电阻、检测二极管或检查线路通断时，红表笔接VQ插孔带正电，黑表笔接COM插孔而带负电，这与指针式万用表的电阻挡极性正好相反。检测二极管、三极管、发光二极管、电解电容器、稳压管等有极性的元器件时，必须注意表笔的极性。各电阻挡的开路电压、短路电流不尽相同。在用不同电阻挡测同一只非线性元器件（例如二极管、热敏电阻）时，所测出的电阻值会有差异，属于正常现象。严禁在被测线路带电的情况下测量电阻，也不允许直接测量电池的内阻。因为这相当于给仪表附加一个输入电压,不仅使测量结果
10、失去意义,还容易损坏仪表。利用蜂鸣器挡可以快速检查线路的通断。用200电阻挡测量低电阻时，应首先将两支表笔短路，测出两支表笔引线的电阻值，一般为0.103Q0每次测量完毕需把测量结果减去此值，才是实际测出的电阻值。利用2k20M。挡测电阻时，表笔引线电阻可忽略不计。五、测量电流、电容器注意事项使用Fluke87型位数字式万用表时需要注意,当表笔已插入电流输入插孔而功能选择开关未置于电流挡时，仪表会发出报警声，可避免因误测电压而损坏仪表。早期数字式万用表（如DT889、DT890A）的电容挡需手动调零，测量前应首先调整零点。更换电容挡时也应先调好零点。新型数字式万用表实现了自动调零，例如DT89
11、0B、DT930F+、DT940C、DT970、DT980及DTlOOO型数字式万用表。使用这类仪表不必考虑电容挡的零点误差。在测量电容时，即使读数不回零，一旦插上电容器后仪表就能快速回零。测量有极性的电解电容器时，电容插座的极性应与被测电容器的极性保持一致。测量前必须把电容器短路放电，以免损坏仪表。利用频率挡测量频率时，被测信号应大于50mV（有效值）而小于IOVo频率挡的输入阻抗较高，不接信号时也可能有一定读数，但这并不影响正常测量。数字万用表保护电路的种类1.自动恢复保护。某些数字万用表的电路系统当探测到一个过载时，就会保护该表直至这种情况不再存在。过载被去除后，数字万用表自动返回正常运
12、行状态。通常被用来保护电阻功能，避免电压过载。2、没有自动恢复功能。某些数字万用表探测到过载后会保护表，但不会自动恢复，直至使用者采取相应措施，如更换电阻，才能恢复使用。数字万用表的修理方法1.感觉法凭借感官直接对故障原因做出判断，通过外观检查，能发现如断线、脱焊、搭线短路、熔丝管断、烧坏元件、机械性损伤、印刷电路上铜箔翘起及断裂等；可以触摸出电池、电阻、晶体管、集成块的温升情况，可参照电路图找出温升异常的原因。另外，用手还可检查元件有否松动、集成电路脚管是否插牢,转换开关是否卡带;可以听到和嗅到有无异声、异味。2、测电压法测量各关键点的工作电压是否正常，可较快找出故障点。如测A/D转换器的工
13、作电压、基准电压等。3、短路法在前面所讲的检查A/D转换器方法里一般都采用短路法，这种方法在修理弱电和微电仪器时用得较多。4、断路法把可疑部分从整机或单元电路中断开，若故障消失，表示故障在断开的电路中。此法主要适合于电路存在短路的情况。5、测元件法当故障已缩小到某处或几个元件时，可对其进行在线或离线测量。必要时，用好的元件进行替换，若故障消失，说明元件已坏。6、干扰法利用人体感应电压作为干扰信号，观察液晶显示的变化情况，常用于检查输入电路与显示部分是否完好。数字万用表的维护保养方法1、禁止在高温、阳光直射、潮湿、寒冷、灰尘多的环境下存放数字式万用表，以免损坏LCD和其他元器件。液晶屏长期处于高温环境下，表面会发黑，造成早期失效。潮湿环境容易造成集成电路、印制电路板的漏电，使测量误差明显增大，甚至引发短路故障。2、清洗表壳污垢时可用无水酒精棉球，不得使用汽油、丙酮等有机溶剂。3、为保证仪表的技术指标，每年应进行一次校准。业余条件下，用作校准的标准仪表的准确度要比被校数字万用表高一个数量级。4、当内装电池使用时间较长而电压低于一定值时，应及时更换。若长期不使用仪表，应取出电池，以免电池渗出电解液腐蚀万用表外壳。叠层电池不宜长期存放。
