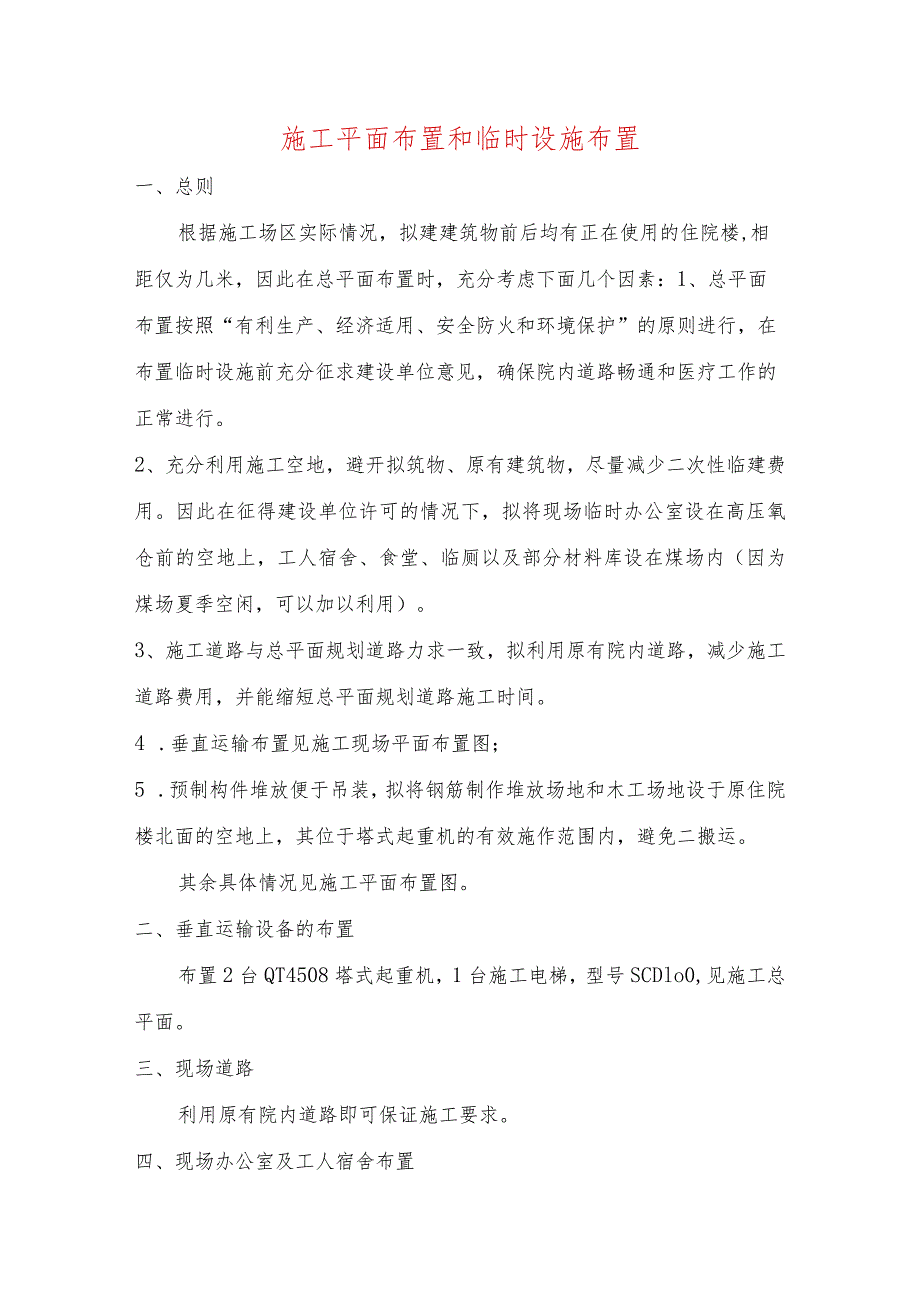

1、施工平面布置和临时设施布置一、总则根据施工场区实际情况，拟建建筑物前后均有正在使用的住院楼,相距仅为几米，因此在总平面布置时，充分考虑下面几个因素：1、总平面布置按照“有利生产、经济适用、安全防火和环境保护”的原则进行，在布置临时设施前充分征求建设单位意见，确保院内道路畅通和医疗工作的正常进行。2、充分利用施工空地，避开拟筑物、原有建筑物，尽量减少二次性临建费用。因此在征得建设单位许可的情况下，拟将现场临时办公室设在高压氧仓前的空地上，工人宿舍、食堂、临厕以及部分材料库设在煤场内（因为煤场夏季空闲，可以加以利用）。3、施工道路与总平面规划道路力求一致，拟利用原有院内道路，减少施工道路费用，并能
2、缩短总平面规划道路施工时间。4 .垂直运输布置见施工现场平面布置图；5 .预制构件堆放便于吊装，拟将钢筋制作堆放场地和木工场地设于原住院楼北面的空地上，其位于塔式起重机的有效施作范围内，避免二搬运。其余具体情况见施工平面布置图。二、垂直运输设备的布置布置2台QT4508塔式起重机，1台施工电梯，型号SCDlo0,见施工总平面。三、现场道路利用原有院内道路即可保证施工要求。四、现场办公室及工人宿舍布置具体情况详见临时用地表。五、临电、临水及场区排水平面布置根据业主提供的现场内的供水管、排水口、供电电源，确定现场内供水、供电、排水的走向。本施工方案暂布置内部水电系统走向，待入场后该系统与业主提供的

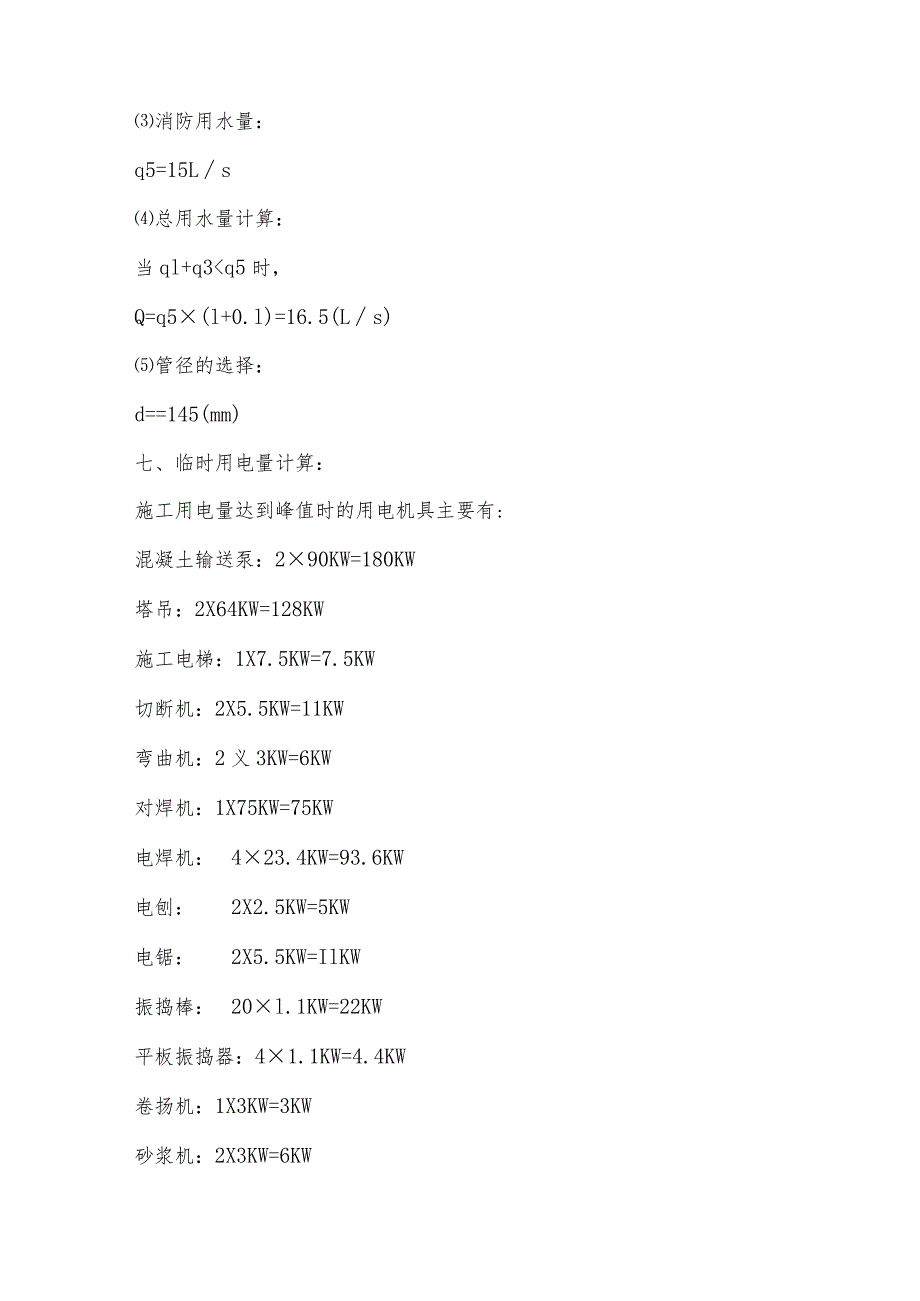

3、水电源相连接，详细布置见施工总平面图。六、临时用水计算可考虑用以下公式测算现场施工用水量：ql:施工用水量(L/s)；K1：未预计的施工用水系数；Q1：年度工程量；N1：施工用水定额；T1：年度有效作业日；t:每天工作班数；K2：用水不均衡数。施工现场生活用水量：Q3二q3：施工现场生活用水量；pl:施工现场高峰昼夜人数；N3：施工现场生活用水定额；K4：施工现场用水不均衡系数；t：每天工作班数。消防用水量：q5=15Ls总用水量计算：当ql+q3q5时，Q=q5(l+0.l)=16.5(Ls)管径的选择：d=145(mm)七、临时用电量计算：施工用电量达到峰值时的用电机具主要有:混凝土输送泵
4、：290KW=180KW塔吊：2X64KW=128KW施工电梯：1X7.5KW=7.5KW切断机：2X5.5KW=11KW弯曲机：2义3KW=6KW对焊机：1X75KW=75KW电焊机：423.4KW=93.6KW电刨：2X2.5KW=5KW电锯：2X5.5KW=IlKW振捣棒：20l.1KW=22KW平板振捣器：41.1KW=4.4KW卷扬机：1X3KW=3KW砂浆机：2X3KW=6KW施工现场所用全部电动机为45台，设备总功率为219.4KW,需要系数Kl取0.6,电动机的平均功率因数cos取0.78；施工现场全部电焊机为5台，设备总功率为383.9KW,根据施工现场实际使用情况需要系数K20.6；生活照明用电按动力用电的10%考虑即可满足要求。p=l.1二LlX(0.6X383.9/0.78+0.6168.6+38.39)=478.34KWP：供电设备总需要容量；pl：电动机额定功率；P2：电焊机额定容量；P3：室内照明容量；P4：室外照明容量cos：电动机的平均功率因数。八、施工总平面图及临时用地表见附页。
