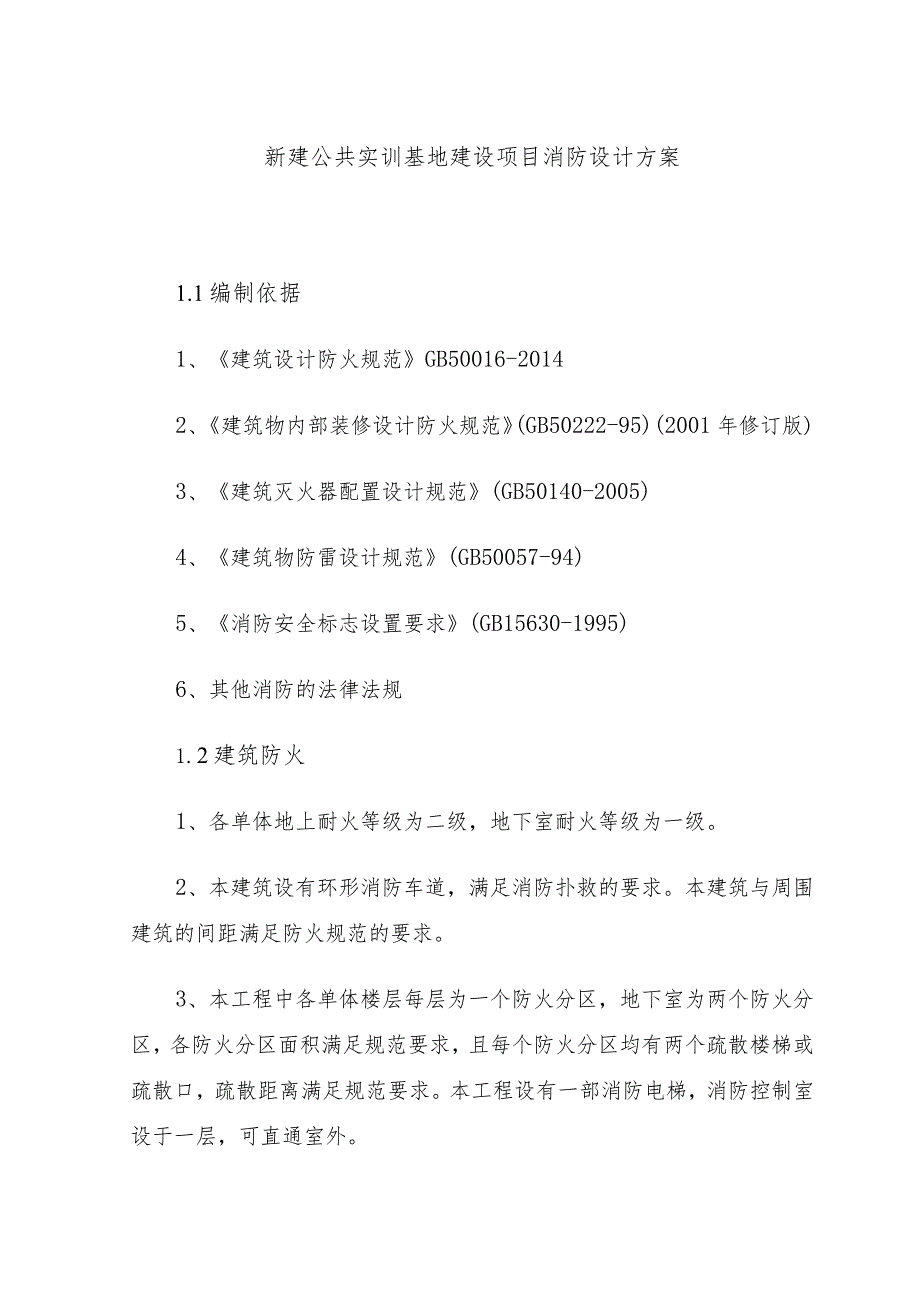

新建公共实训基地建设项目消防设计方案.docx_第1页
第1页 / 共5页

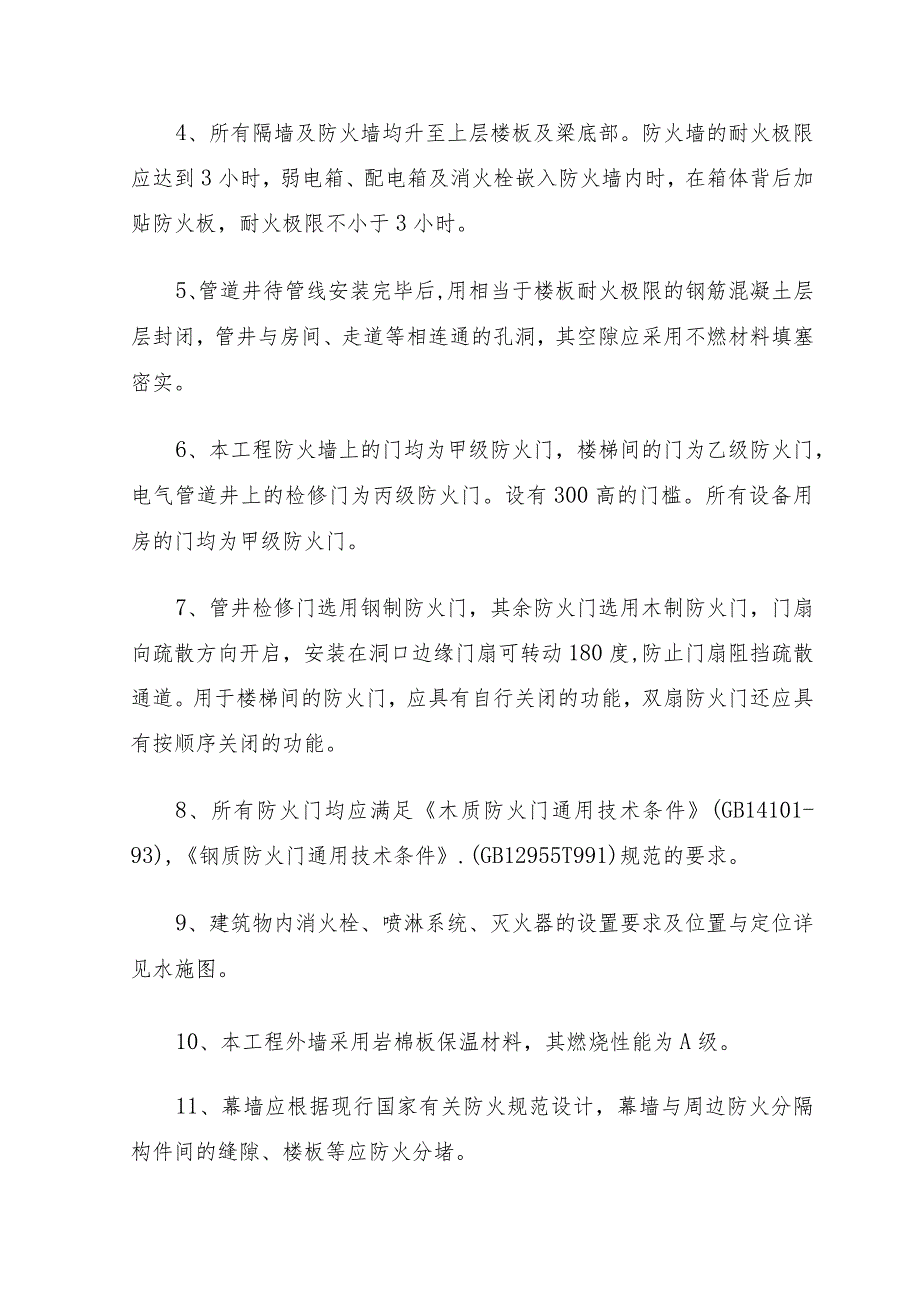

新建公共实训基地建设项目消防设计方案.docx_第2页
第2页 / 共5页

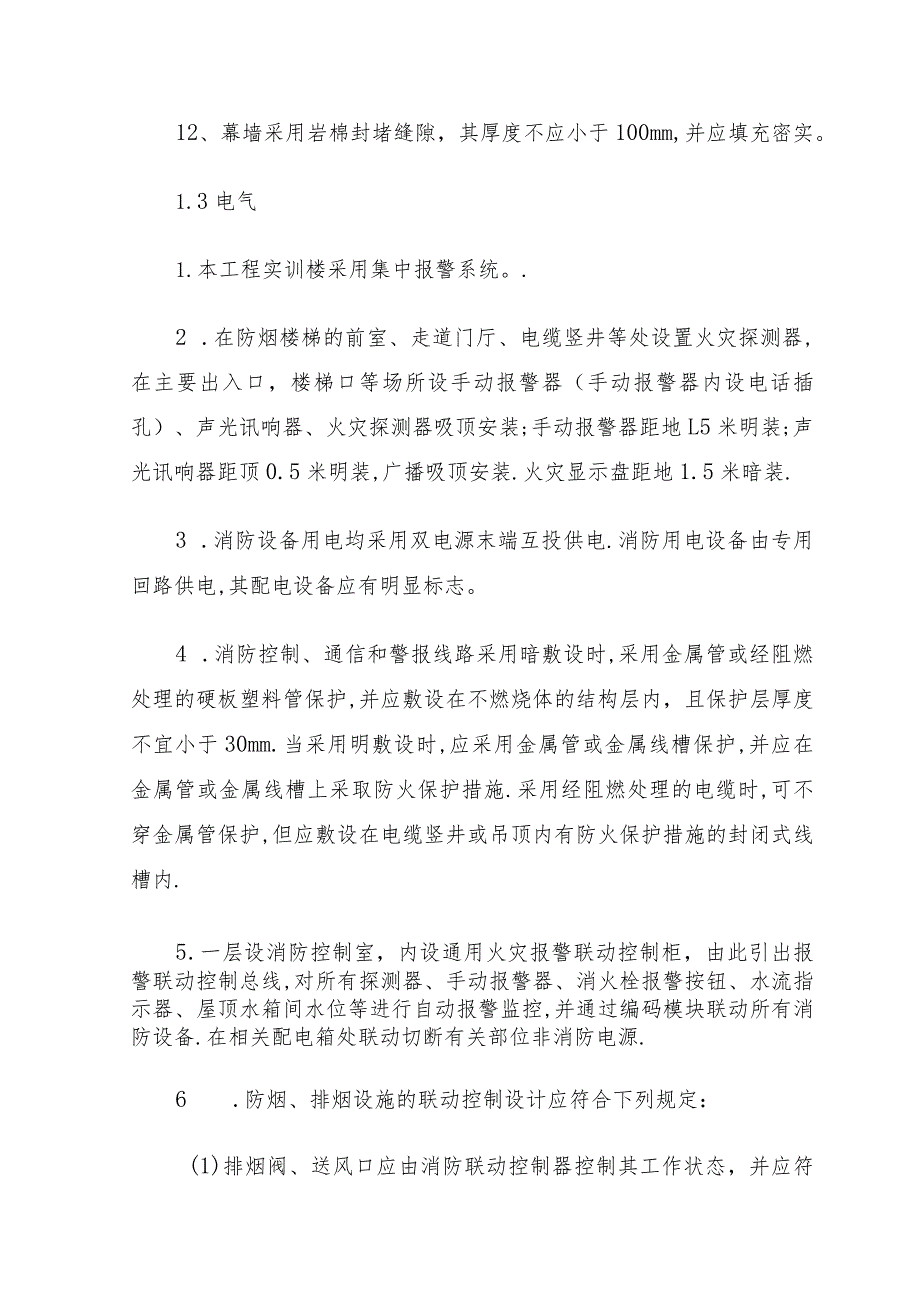

新建公共实训基地建设项目消防设计方案.docx_第3页
第3页 / 共5页
新建公共实训基地建设项目消防设计方案.docx_第4页
第4页 / 共5页
新建公共实训基地建设项目消防设计方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《新建公共实训基地建设项目消防设计方案.docx》由会员分享,可在线阅读,更多相关《新建公共实训基地建设项目消防设计方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、新建公共实训基地建设项目消防设计方案1.1编制依据1、建筑设计防火规范GB50016-20142、建筑物内部装修设计防火规范(GB50222-95)(2001年修订版)3、建筑灭火器配置设计规范(GB50140-2005)4、建筑物防雷设计规范(GB50057-94)5、消防安全标志设置要求(GB15630-1995)6、其他消防的法律法规1.2建筑防火1、各单体地上耐火等级为二级,地下室耐火等级为一级。2、本建筑设有环形消防车道,满足消防扑救的要求。本建筑与周围建筑的间距满足防火规范的要求。3、本工程中各单体楼层每层为一个防火分区,地下室为两个防火分区,各防火分区面积满足规范要求,且每个防火

2、分区均有两个疏散楼梯或疏散口,疏散距离满足规范要求。本工程设有一部消防电梯,消防控制室设于一层,可直通室外。4、所有隔墙及防火墙均升至上层楼板及梁底部。防火墙的耐火极限应达到3小时,弱电箱、配电箱及消火栓嵌入防火墙内时,在箱体背后加贴防火板,耐火极限不小于3小时。5、管道井待管线安装完毕后,用相当于楼板耐火极限的钢筋混凝土层层封闭,管井与房间、走道等相连通的孔洞,其空隙应采用不燃材料填塞密实。6、本工程防火墙上的门均为甲级防火门,楼梯间的门为乙级防火门,电气管道井上的检修门为丙级防火门。设有300高的门槛。所有设备用房的门均为甲级防火门。7、管井检修门选用钢制防火门,其余防火门选用木制防火门,

3、门扇向疏散方向开启,安装在洞口边缘门扇可转动180度,防止门扇阻挡疏散通道。用于楼梯间的防火门,应具有自行关闭的功能,双扇防火门还应具有按顺序关闭的功能。8、所有防火门均应满足木质防火门通用技术条件(GB14101-93),钢质防火门通用技术条件.(GB12955T991)规范的要求。9、建筑物内消火栓、喷淋系统、灭火器的设置要求及位置与定位详见水施图。10、本工程外墙采用岩棉板保温材料,其燃烧性能为A级。11、幕墙应根据现行国家有关防火规范设计,幕墙与周边防火分隔构件间的缝隙、楼板等应防火分堵。12、幕墙采用岩棉封堵缝隙,其厚度不应小于100mm,并应填充密实。1.3电气1.本工程实训楼采用

4、集中报警系统。.2 .在防烟楼梯的前室、走道门厅、电缆竖井等处设置火灾探测器,在主要出入口,楼梯口等场所设手动报警器(手动报警器内设电话插孔)、声光讯响器、火灾探测器吸顶安装;手动报警器距地L5米明装;声光讯响器距顶0.5米明装,广播吸顶安装.火灾显示盘距地1.5米暗装.3 .消防设备用电均采用双电源末端互投供电.消防用电设备由专用回路供电,其配电设备应有明显标志。4 .消防控制、通信和警报线路采用暗敷设时,采用金属管或经阻燃处理的硬板塑料管保护,并应敷设在不燃烧体的结构层内,且保护层厚度不宜小于30mm.当采用明敷设时,应采用金属管或金属线槽保护,并应在金属管或金属线槽上采取防火保护措施.采

5、用经阻燃处理的电缆时,可不穿金属管保护,但应敷设在电缆竖井或吊顶内有防火保护措施的封闭式线槽内.5 .一层设消防控制室,内设通用火灾报警联动控制柜,由此引出报警联动控制总线,对所有探测器、手动报警器、消火栓报警按钮、水流指示器、屋顶水箱间水位等进行自动报警监控,并通过编码模块联动所有消防设备.在相关配电箱处联动切断有关部位非消防电源.6 .防烟、排烟设施的联动控制设计应符合下列规定:(1)排烟阀、送风口应由消防联动控制器控制其工作状态,并应符合下列要求:a.排烟阀、送风口宜由其所在排烟分区内设置的感烟探测器的联动信号控制开启。b.排烟阀动作后应启动相关的排烟风机;排烟阀可采用接力控制方式开启,

6、并应由最后动作的排烟阀发送动作信号;C.送风口动作后,应启动相关的正压送风机。(2)设在排烟风机入口处的防火阀在280C关断后,应联动停止排烟风机。(3)消防控制室应能对防烟、排烟风机进行手动、自动控制。1.4消防给水系统(1)消防用水量室内消火栓20L/S室外消火栓20L/S合计40LS(2)室内消火栓系统本工程各层均设置室内消火栓系统。本工程各层按两股水头到达任何部位要求布置室内消火栓箱,充实水柱为10米,消火栓保护半径为25米。本工程地面部分室内消火栓箱采用单阀单出口消火栓箱,箱内配DN65室内消火栓,19水枪,70*25m胶质龙带各一套,消防水泵启动按钮一套,4kg磷酸铁盐干粉灭火器2具,消防水喉一套。本工程室内消火栓系统采用临时高压系统,由消防水池(有效容积288m3)+消防泵+消防稳压设备+屋顶水箱(有效容积18m3)供水,平时由屋顶水箱维持管网供水压力,火灾时消防主泵从消防水池取水增压。消防水泵由火灾时管网压力联动或消防控制中心启闭。(3)室外消防系统室外消防给水管二路进水并在基地内形成DN200的环状管网,室外按沿道路不超过120m,保护半径不超过150m设置地下式室外消火栓四个。(4)管材本工程室内消火栓和自动喷水灭火给水管道均采用内外壁热浸镀锌钢管,DN100,采用丝扣连接;DN100,采用卡箍(沟槽式)连接,室外消防给水管采用给水球墨铸铁管,承插连接。
