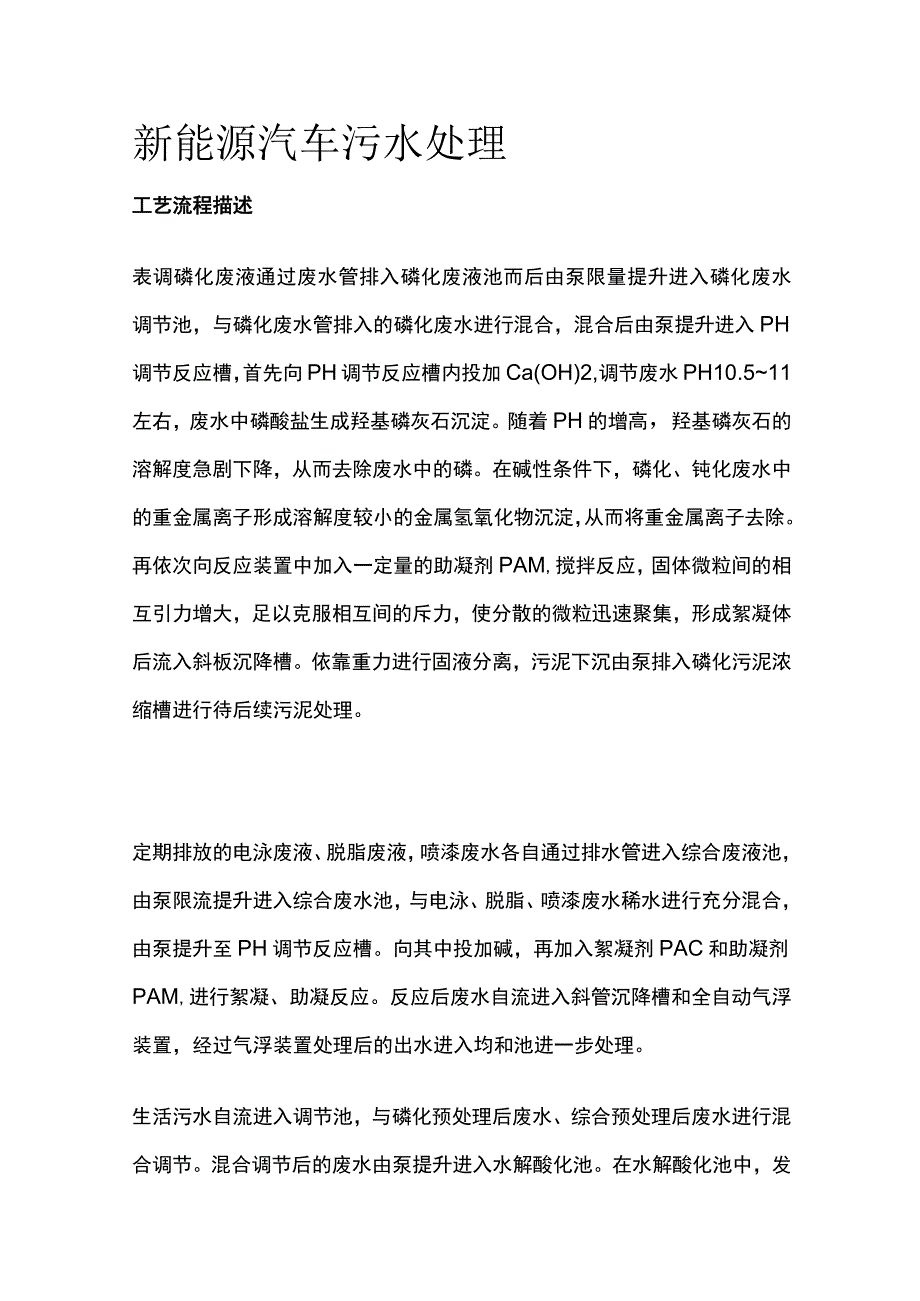

1、新能源汽车污水处理工艺流程描述表调磷化废液通过废水管排入磷化废液池而后由泵限量提升进入磷化废水调节池，与磷化废水管排入的磷化废水进行混合，混合后由泵提升进入PH调节反应槽，首先向PH调节反应槽内投加Ca(OH)2,调节废水PH10.511左右，废水中磷酸盐生成羟基磷灰石沉淀。随着PH的增高，羟基磷灰石的溶解度急剧下降，从而去除废水中的磷。在碱性条件下，磷化、钝化废水中的重金属离子形成溶解度较小的金属氢氧化物沉淀，从而将重金属离子去除。再依次向反应装置中加入一定量的助凝剂PAM,搅拌反应，固体微粒间的相互引力增大，足以克服相互间的斥力，使分散的微粒迅速聚集，形成絮凝体后流入斜板沉降槽。依靠重力进

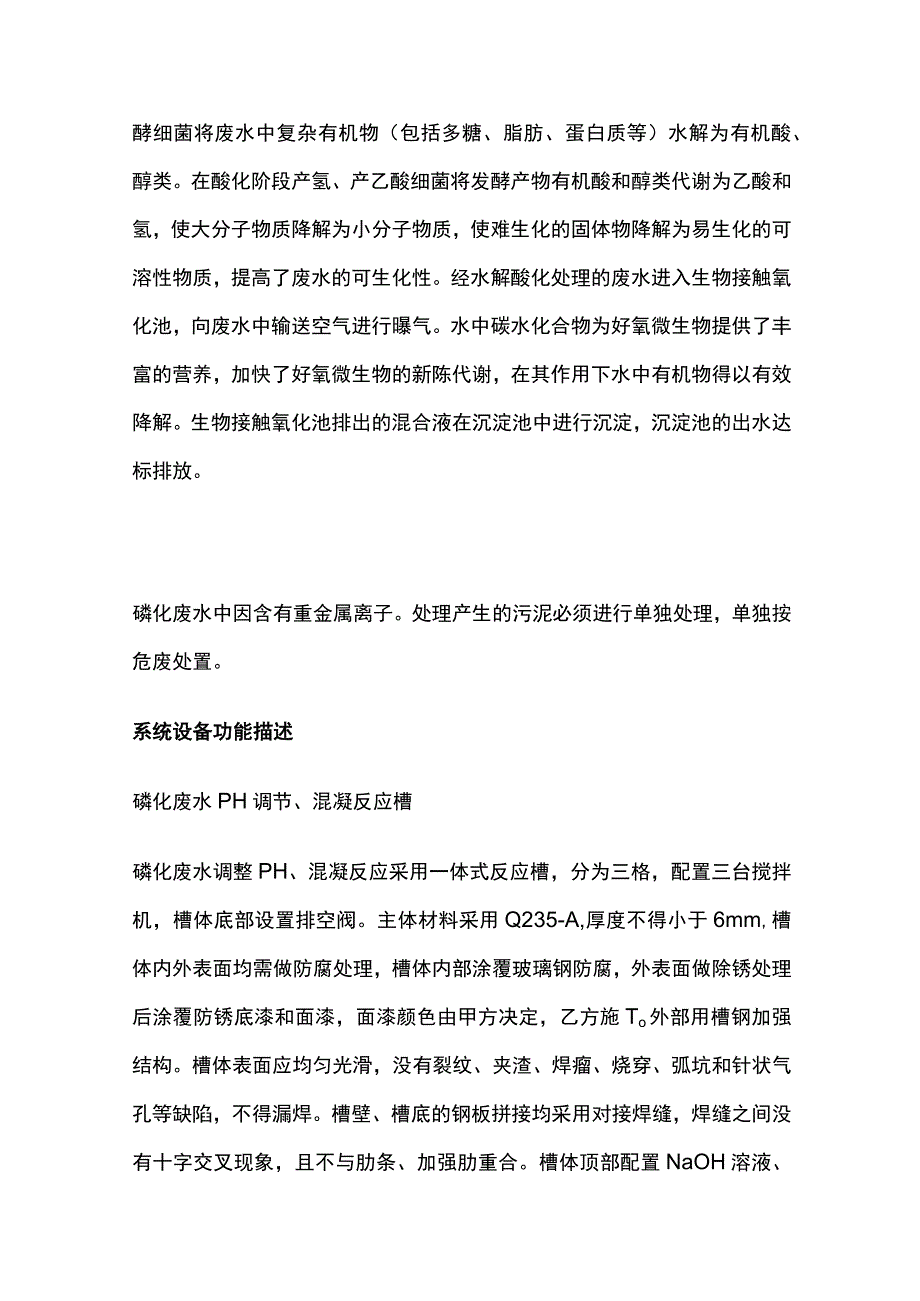

2、行固液分离，污泥下沉由泵排入磷化污泥浓缩槽进行待后续污泥处理。定期排放的电泳废液、脱脂废液，喷漆废水各自通过排水管进入综合废液池，由泵限流提升进入综合废水池，与电泳、脱脂、喷漆废水稀水进行充分混合，由泵提升至PH调节反应槽。向其中投加碱，再加入絮凝剂PAC和助凝剂PAM,进行絮凝、助凝反应。反应后废水自流进入斜管沉降槽和全自动气浮装置，经过气浮装置处理后的出水进入均和池进一步处理。生活污水自流进入调节池，与磷化预处理后废水、综合预处理后废水进行混合调节。混合调节后的废水由泵提升进入水解酸化池。在水解酸化池中，发酵细菌将废水中复杂有机物（包括多糖、脂肪、蛋白质等）水解为有机酸、醇类。在酸化阶段产
3、氢、产乙酸细菌将发酵产物有机酸和醇类代谢为乙酸和氢，使大分子物质降解为小分子物质，使难生化的固体物降解为易生化的可溶性物质，提高了废水的可生化性。经水解酸化处理的废水进入生物接触氧化池，向废水中输送空气进行曝气。水中碳水化合物为好氧微生物提供了丰富的营养，加快了好氧微生物的新陈代谢，在其作用下水中有机物得以有效降解。生物接触氧化池排出的混合液在沉淀池中进行沉淀，沉淀池的出水达标排放。磷化废水中因含有重金属离子。处理产生的污泥必须进行单独处理，单独按危废处置。系统设备功能描述磷化废水PH调节、混凝反应槽磷化废水调整PH、混凝反应采用一体式反应槽，分为三格，配置三台搅拌机，槽体底部设置排空阀。主体

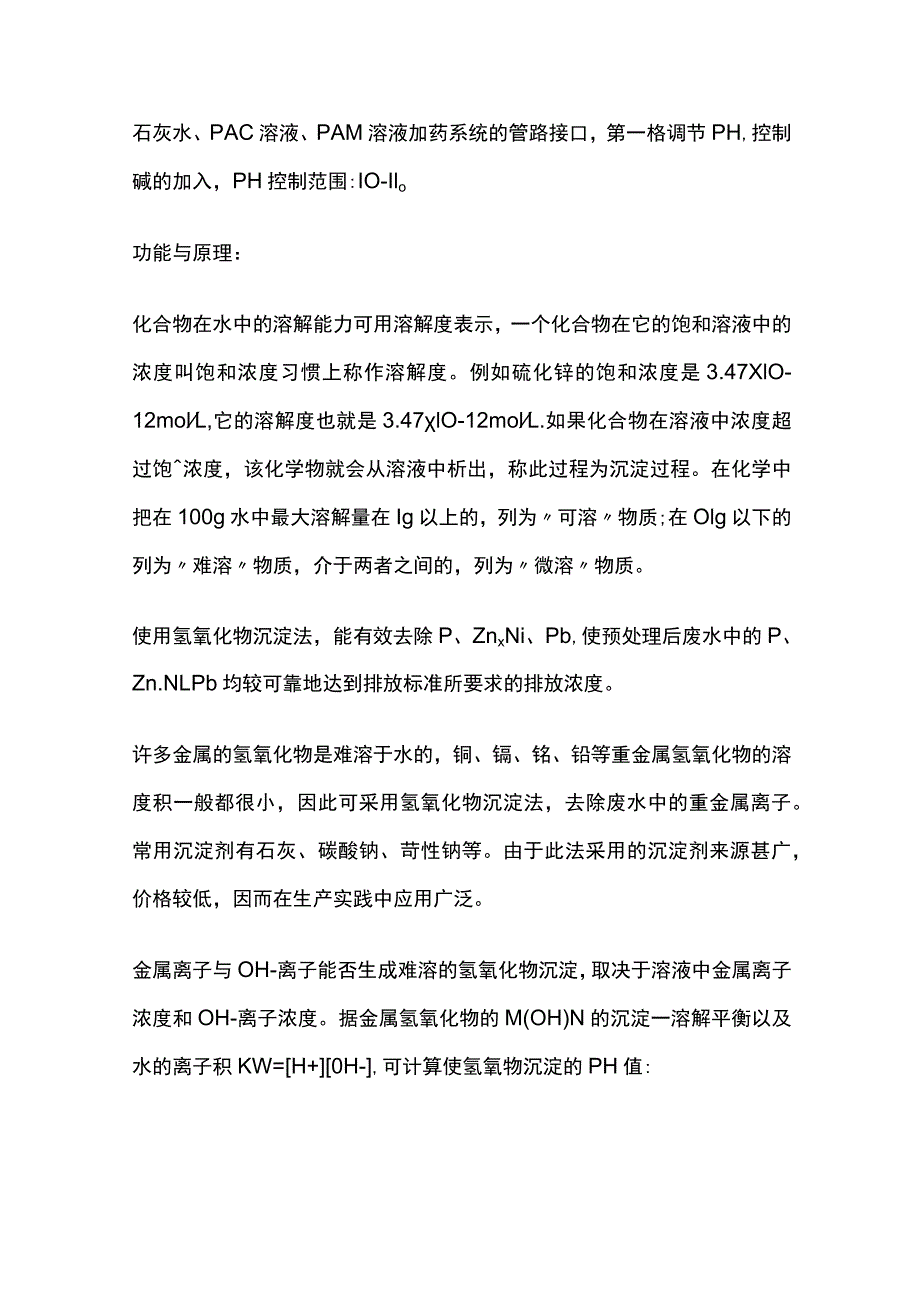

4、材料采用Q235-A,厚度不得小于6mm,槽体内外表面均需做防腐处理，槽体内部涂覆玻璃钢防腐，外表面做除锈处理后涂覆防锈底漆和面漆，面漆颜色由甲方决定，乙方施To外部用槽钢加强结构。槽体表面应均匀光滑，没有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，不得漏焊。槽壁、槽底的钢板拼接均采用对接焊缝，焊缝之间没有十字交叉现象，且不与肋条、加强肋重合。槽体顶部配置NaOH溶液、石灰水、PAC溶液、PAM溶液加药系统的管路接口，第一格调节PH,控制碱的加入，PH控制范围:IO-Ilo功能与原理：化合物在水中的溶解能力可用溶解度表示，一个化合物在它的饱和溶液中的浓度叫饱和浓度习惯上称作溶解度。例如硫化锌
5、的饱和浓度是3.47XlO-12molL,它的溶解度也就是3.47lO-12molL.如果化合物在溶液中浓度超过饱浓度，该化学物就会从溶液中析出，称此过程为沉淀过程。在化学中把在100g水中最大溶解量在Ig以上的，列为可溶物质;在Olg以下的列为难溶物质，介于两者之间的，列为微溶物质。使用氢氧化物沉淀法，能有效去除P、ZnxNi、Pb,使预处理后废水中的P、Zn.NLPb均较可靠地达到排放标准所要求的排放浓度。许多金属的氢氧化物是难溶于水的，铜、镉、铭、铅等重金属氢氧化物的溶度积一般都很小，因此可采用氢氧化物沉淀法，去除废水中的重金属离子。常用沉淀剂有石灰、碳酸钠、苛性钠等。由于此法采用的沉淀
6、剂来源甚广，价格较低，因而在生产实践中应用广泛。金属离子与OH-离子能否生成难溶的氢氧化物沉淀，取决于溶液中金属离子浓度和OH-离子浓度。据金属氢氧化物的M(OH)N的沉淀一溶解平衡以及水的离子积KW=H+0H-,可计算使氢氧物沉淀的PH值:由上式可见：同一金属离子，其在水中的剩余浓度，随PH值增高而下降；金属离子浓度相同时，浓度积Ksp越小，沉淀析出的PH值越小。值得指出的是，上式可以对一定浓度的某种金属离子而言，计算金属氢氧化物沉淀所需的PH值，因为这是理论计算值，不能作为废水处理的依据。由于实践废水中共存离子体系十分复杂，干扰因素很多，各种金属氢氧化物沉淀的PH值都要比理论值高，最佳PH
7、值最好通过试验确定。工业废水处理可供参考的金属氢氧化物沉淀析出的PH范围如表2所示。此外，值得特别注意的是，有些金属氢氧化物属两性化合物，即既可在酸性溶液中溶解，又可在碱性溶液中溶解，因此，只在一定PH值范围才呈不溶性沉淀物，例如Zn(0H)2应控制PH值在910范围操作，当PHV9,以Zn2+状态存在;pH10.5,以Zn(OH)42-状态存在,PH值为910时，才以不溶性的Zn(0H)2沉淀存在,pH值不足或过高，均不能得到好的处理效果。废水中磷有三种存在形态：有机磷酸盐、聚磷酸盐和正磷酸盐。磷化废水中的磷以后二种形态存在。在除磷工艺中，磷的存在形态和溶解度为重要因素，向废水中投加药剂与磷
8、反应形成不溶性磷酸盐，然后通过沉淀，将磷从废水中除去。投加石灰与磷酸盐反应生成羟基磷灰石沉淀，按下式反应：5Ca2+40H-+HPO2-4Ca50H(P04)3+3H2O理论上克分子比Ca:P为5:3,但因磷灰石的构成不同，的摩尔在1.3到2.0间变化。向水中投加石灰，石灰首先与水中碱度发生反应形成碳酸钙沉淀：Ca(OH)2+Ca(HCO3)22CaCO3+2H2O然后过量的钙离子才能与磷酸盐反应生成羟基磷灰石沉淀，因此通常所需的石灰量主要是取决于废水的碱度，不取决于废水中的磷酸盐。注：如表中未指出其他温度，均为25oCo表中数据摘自丘星初编化学分析手册，化学工业出版社，I960年。化学沉淀法
9、按照使用沉淀剂的不同可分为氢氧化物沉淀法、硫化物沉淀法、碳酸盐沉淀法和铁氧体沉淀法等。磷化废水斜板沉降槽沉淀槽为矩形立式箱体,主体材料采用Q235-A,厚度不得小于6mm,槽体内外表面均做防腐处理，槽体内部涂覆玻璃钢防腐，外表面做除锈处理后涂覆防锈底漆和面漆，面漆颜色由甲方决定，乙方施工。外部用槽钢加强结构。槽体内部安装填料。槽体表面应均匀光滑，没有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，不得漏焊。槽壁、槽底的钢板拼接均采用对接焊缝，焊缝之间没有十字交叉现象，且不与肋条、加强肋重合。槽体内部填料采用斜管组装,采用聚丙烯或者玻璃钢材质。槽体下方设置V型污泥集中槽，便于沉淀污泥的收集，综合废
10、水PH调节混凝反应槽综合废水调整PH.混凝反应采用一体式反应槽，分为三格，配置三台搅拌机，槽体底部设置排空阀。主体材料采用Q235-A,厚度不得小于6mm,槽体内外表面均需做防腐处理，槽体内部涂覆玻璃钢防腐，外表面做除锈处理后涂覆防锈底漆和面漆，面漆颜色由甲方决定，乙方施工。外部用槽钢加强结构。槽体表面应均匀光滑，没有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，不得漏焊。槽壁、槽底的钢板拼接均采用对接焊缝，焊缝之间没有十字交叉现象，且不与肋条、加强肋重合。槽体顶部配置NaOH溶液、石灰水、PAC溶液、PAM溶液加药系统的管路接口，第一格调节PH,控制碱的加入，PH控制范围:IO-Ilo综合废
11、水斜板沉降槽淀槽为矩形立式箱体，主体材料采用Q235-Ao得小于6mm,槽体内外表面均做防腐处理，槽体内部涂覆玻璃钢防腐，外表面做除锈处理后涂覆防锈底漆和面漆，面漆颜色由甲方决定，乙方施工。外部用槽钢加强结构。内部安装填料。槽体表面应均匀光滑，没有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，不得漏焊。槽壁、槽底的钢板拼接均采用对接焊缝，焊缝之间没有十字交叉现象，且不与肋条、加强肋重合。槽体内部填料采用斜管组装，采用聚丙烯或者玻璃钢材质。槽体下方设置V型污泥集中槽，便于沉淀污泥的收集。全自动气浮装置气浮反应槽为矩形立式箱体，共分为三格，混凝反应区两格，排水区一格，排水口在排水区下方，与气浮装置
12、溶气释放区相连。槽体主体材料采用Q235-A,不得小于6mm,槽体内外表面均做防腐处理，槽体内部涂覆玻璃钢防腐，外表面做除锈处理后涂覆防锈底漆和面漆，面漆颜色由甲方决定,乙方施工。外部用槽钢加强结构。槽体底部设置排空阀。混凝反应区配置两台机械搅拌机，一格一台，搅拌叶片和搅拌杆均为不锈钢材质。混凝反应区每格槽体顶部分别配置PAC溶液、PAM溶液加药系统的管路接口。槽体表面应均匀光滑，没有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，不得漏焊。槽壁、槽底的钢板拼接均采用对接焊缝，焊缝之间没有十字交叉现象，且不与肋条、加强肋重合。综合污水全自动气浮装置由气浮槽体、释放器、高效溶气系统、气液分离罐、刮
13、渣机、管路、阀门、压力表、流量计等组成。气浮槽分溶气释放区（接触区）、气浮分离区，分离区设排渣口和管道、出水口、供溶气设备的污水回流口，主体材料采用Q235-A,不得小于6mm,槽体内外表面均做防腐处理，槽体内部涂覆玻璃钢防腐，外表面做除锈处理后涂覆防锈底漆和面漆，面漆颜色由甲方决定，乙方施工。外部用槽钢加强结构。槽体底部设置V型污泥集中槽，便于收集部分沉渣。槽体表面应均匀光滑，没有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，不得漏焊。槽壁、槽底的钢板拼接均采用对接焊缝，焊缝之间没有十字交叉现象，且不与肋条、加强肋重合。设备焊接完成后应进行盛水试验及煤油渗透试验。污泥浓缩槽污泥浓缩采用间歇竖
14、流式重力浓缩池，主要设备有槽体、搅拌机、上层清液出水堰、管道、阀门、液位计等。浓缩槽体采用Q235-A材质,不得小于6mm,内表面涂覆玻璃钢防腐,外表面做除锈处理后涂覆防锈底漆加面漆,面漆颜色由甲方决定，乙方施工。外部用槽钢加强结构。槽体采用上部圆柱体结构加下部锥体结构，污泥室的截锥体斜壁与水平面所形成的角度,应不小于55。,进泥管设在槽体中心处,由中心进泥，排泥口设在下锥体最底部区域。上层清液经由管道回流至均和池。槽内配置搅拌机，防止搅动下层沉降污泥。搅拌机叶片和搅拌杆均为不锈钢材质。排泥管道采用碳钢管，泵体采用气动隔膜泵，将浓缩槽内污泥提升至污泥压滤机。槽体顶部配置石灰水加药系统的管道接口
15、。水解酸化池水解酸化池池体采用半地上钢碎结构，表面做防腐、防渗处理。池体底部配置新型脉冲布水器，大阻力配水混合搅拌，代替潜水搅拌机，无机械设备故障，性能优越。入水口和出水口均设置在墙体上部区域。水解一好氧生化处理是处理有机污水的新技术，并已有十多年较为成熟的工程实践经验。本文从水解机理，水解工艺的特点，水解工艺的设计要点，水解工艺性能指标，以及水解工艺适用范围内容，对水解工艺作一简介。（八）水解机理从化学角度来说，水解反应是一种常见的普遍存在的化学反应过程，可以说，绝大多数化合物，在一定条件下，与水接触后，都会发生反应。我们讨论水解反应，就是讨论化合物与水的反应，也就是讨论化合物分子中电子分布
16、及其电荷与水发生的反应。绝大多数有机化合物的反应是共价键的形成断裂过程。水解反应可致共价键发生变化和断裂，即使化合物在分子结构，形态上发生变化。研究水解反应，就是研究化合物的水解经路、反应产物，以及影响水解程度和速率的诸因素。污水处理工艺中的生物化学（生化）处理法，是处理有机污水的主要方法。水解工艺是其中的一种新开发出来的工艺过程。因此，我们这里所说的水解工艺，是有别于化学反应的生物化学反应。化学水解的速率，在很大程度上受化合物自身的分子结构、水的PH值（即酸、碱度）和温度影响。在这里，酸和碱是化学反应的催化剂。而生物化学领域中的水解，则是依靠生物酶起催化作用、加速水解反应。酶的催化反应效率要比相应无酶反应高1061013倍，这是生物酶的特殊作用。概括说，我们这里讨论的指复杂的有机物分子，在水解酶参与下加以水分子分解为简单化合物的反应。反应是在缺氧条件下
