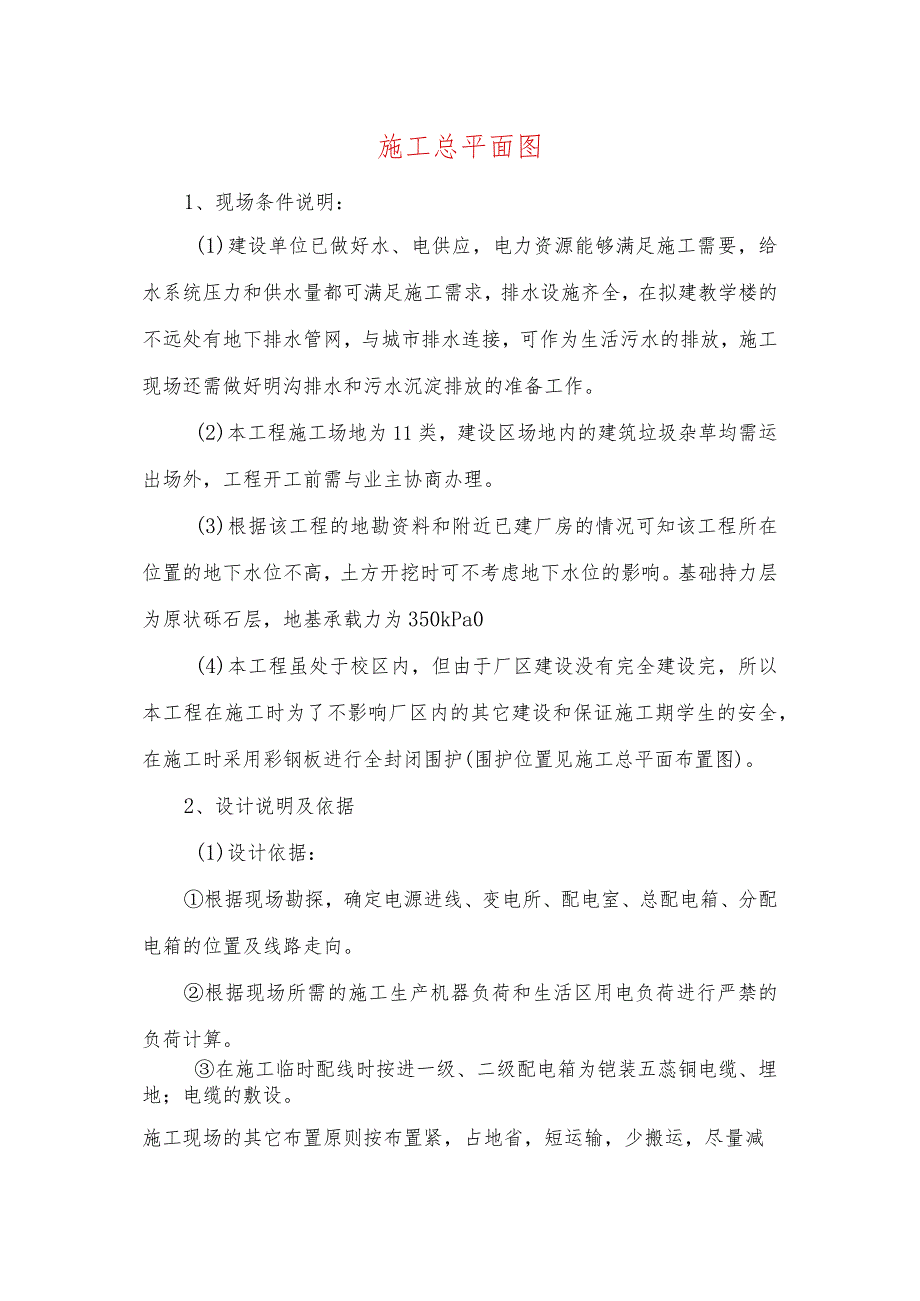

1、施工总平面图1、现场条件说明：(1)建设单位已做好水、电供应，电力资源能够满足施工需要，给水系统压力和供水量都可满足施工需求，排水设施齐全，在拟建教学楼的不远处有地下排水管网，与城市排水连接，可作为生活污水的排放，施工现场还需做好明沟排水和污水沉淀排放的准备工作。(2)本工程施工场地为11类，建设区场地内的建筑垃圾杂草均需运出场外，工程开工前需与业主协商办理。(3)根据该工程的地勘资料和附近已建厂房的情况可知该工程所在位置的地下水位不高，土方开挖时可不考虑地下水位的影响。基础持力层为原状砾石层，地基承载力为350kPa0(4)本工程虽处于校区内，但由于厂区建设没有完全建设完，所以本工程在施工时

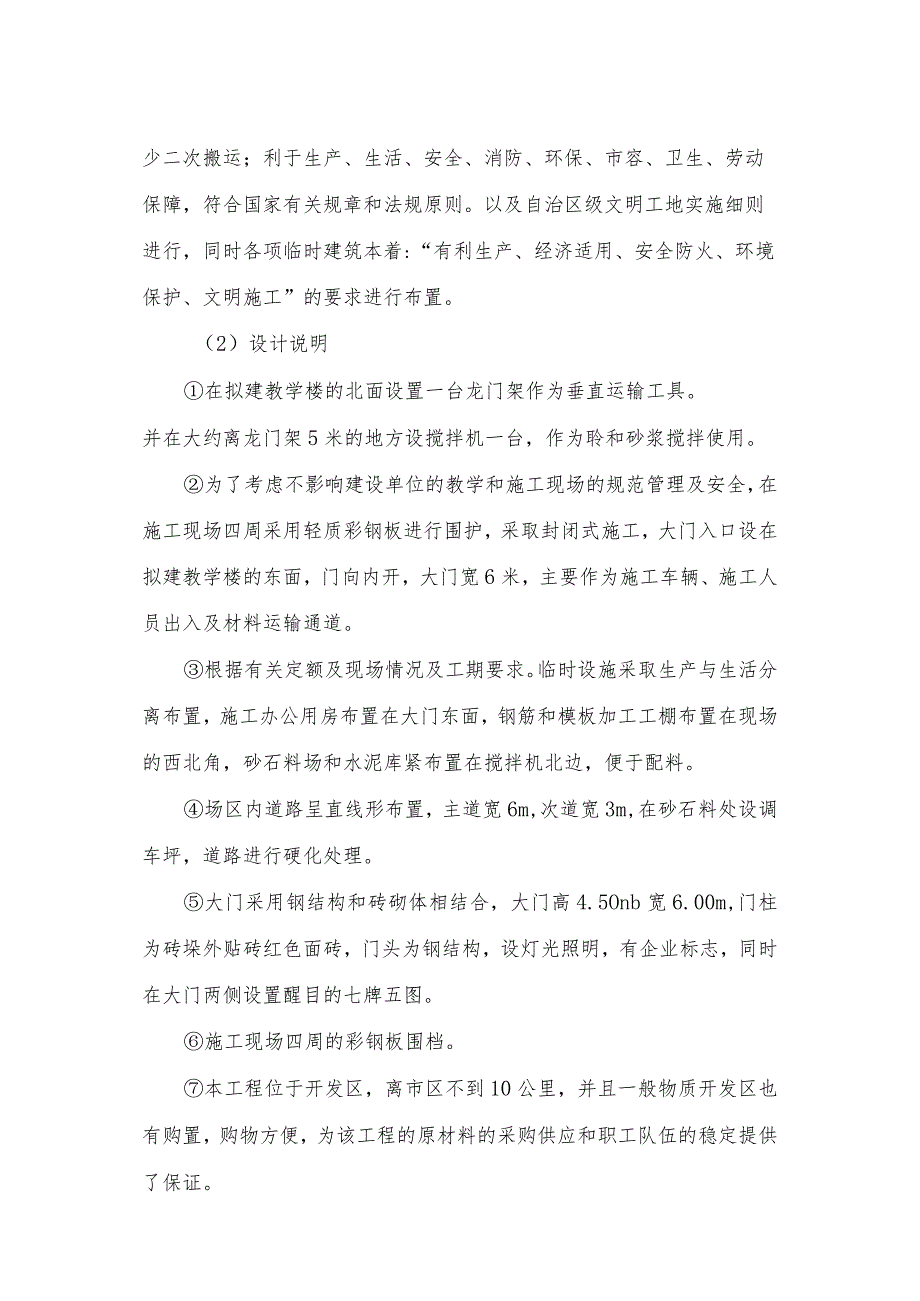

2、为了不影响厂区内的其它建设和保证施工期学生的安全，在施工时采用彩钢板进行全封闭围护(围护位置见施工总平面布置图)。2、设计说明及依据(1)设计依据：根据现场勘探，确定电源进线、变电所、配电室、总配电箱、分配电箱的位置及线路走向。根据现场所需的施工生产机器负荷和生活区用电负荷进行严禁的负荷计算。在施工临时配线时按进一级、二级配电箱为铠装五蕊铜电缆、埋地；电缆的敷设。施工现场的其它布置原则按布置紧，占地省，短运输，少搬运，尽量减少二次搬运；利于生产、生活、安全、消防、环保、市容、卫生、劳动保障，符合国家有关规章和法规原则。以及自治区级文明工地实施细则进行，同时各项临时建筑本着:“有利生产、经济适用
3、、安全防火、环境保护、文明施工”的要求进行布置。（2）设计说明在拟建教学楼的北面设置一台龙门架作为垂直运输工具。并在大约离龙门架5米的地方设搅拌机一台，作为聆和砂浆搅拌使用。为了考虑不影响建设单位的教学和施工现场的规范管理及安全，在施工现场四周采用轻质彩钢板进行围护，采取封闭式施工，大门入口设在拟建教学楼的东面，门向内开，大门宽6米，主要作为施工车辆、施工人员出入及材料运输通道。根据有关定额及现场情况及工期要求。临时设施采取生产与生活分离布置，施工办公用房布置在大门东面，钢筋和模板加工工棚布置在现场的西北角，砂石料场和水泥库紧布置在搅拌机北边，便于配料。场区内道路呈直线形布置，主道宽6m,次道

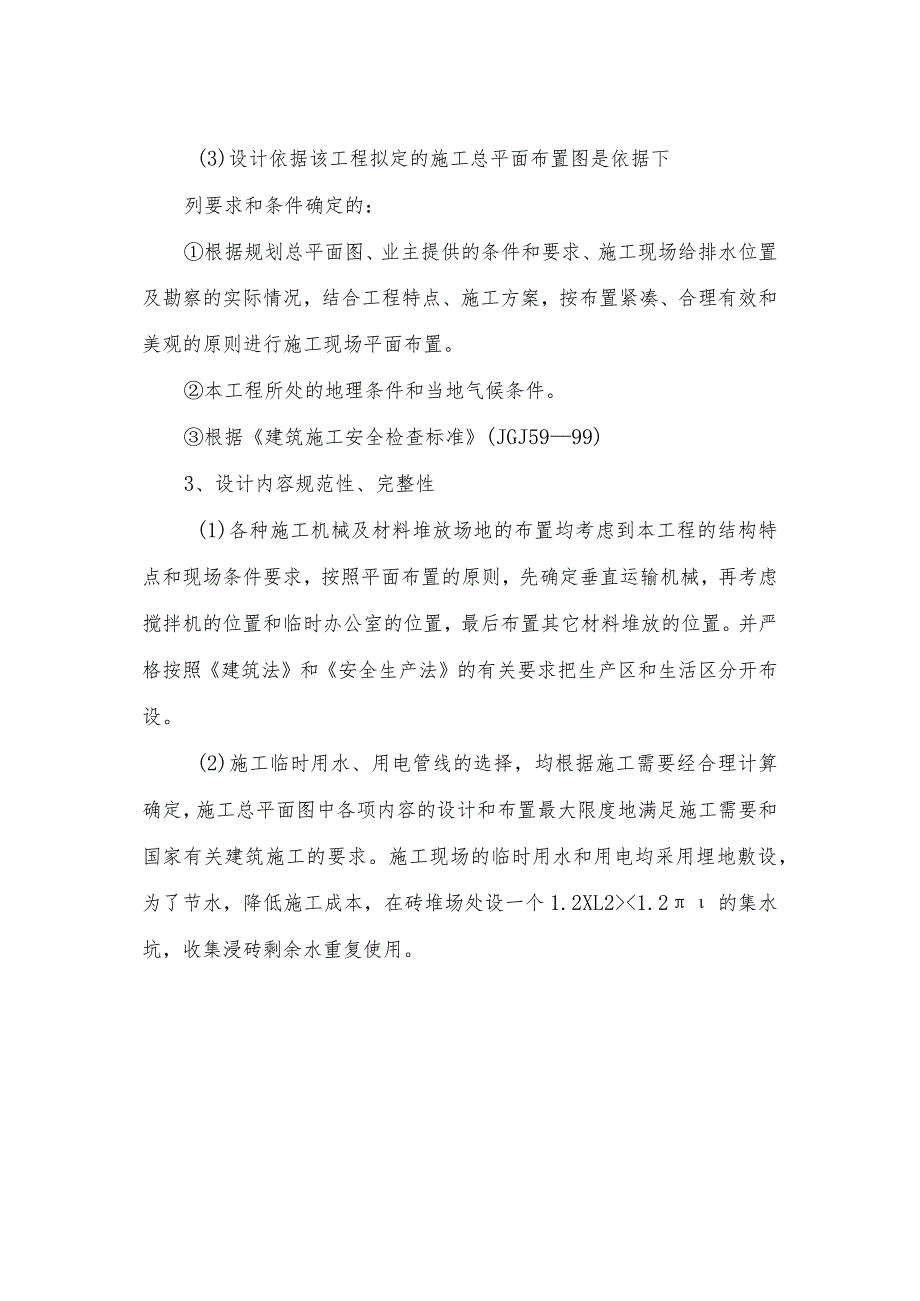

4、宽3m,在砂石料处设调车坪，道路进行硬化处理。大门采用钢结构和砖砌体相结合，大门高4.5Onb宽6.00m,门柱为砖垛外贴砖红色面砖，门头为钢结构，设灯光照明，有企业标志，同时在大门两侧设置醒目的七牌五图。施工现场四周的彩钢板围档。本工程位于开发区，离市区不到10公里，并且一般物质开发区也有购置，购物方便，为该工程的原材料的采购供应和职工队伍的稳定提供了保证。(3)设计依据该工程拟定的施工总平面布置图是依据下列要求和条件确定的：根据规划总平面图、业主提供的条件和要求、施工现场给排水位置及勘察的实际情况，结合工程特点、施工方案，按布置紧凑、合理有效和美观的原则进行施工现场平面布置。本工程所处的地
5、理条件和当地气候条件。根据建筑施工安全检查标准(JGJ5999)3、设计内容规范性、完整性(1)各种施工机械及材料堆放场地的布置均考虑到本工程的结构特点和现场条件要求，按照平面布置的原则，先确定垂直运输机械，再考虑搅拌机的位置和临时办公室的位置，最后布置其它材料堆放的位置。并严格按照建筑法和安全生产法的有关要求把生产区和生活区分开布设。(2)施工临时用水、用电管线的选择，均根据施工需要经合理计算确定，施工总平面图中各项内容的设计和布置最大限度地满足施工需要和国家有关建筑施工的要求。施工现场的临时用水和用电均采用埋地敷设，为了节水，降低施工成本，在砖堆场处设一个1.2XL21.2的集水坑，收集浸砖剩余水重复使用。
