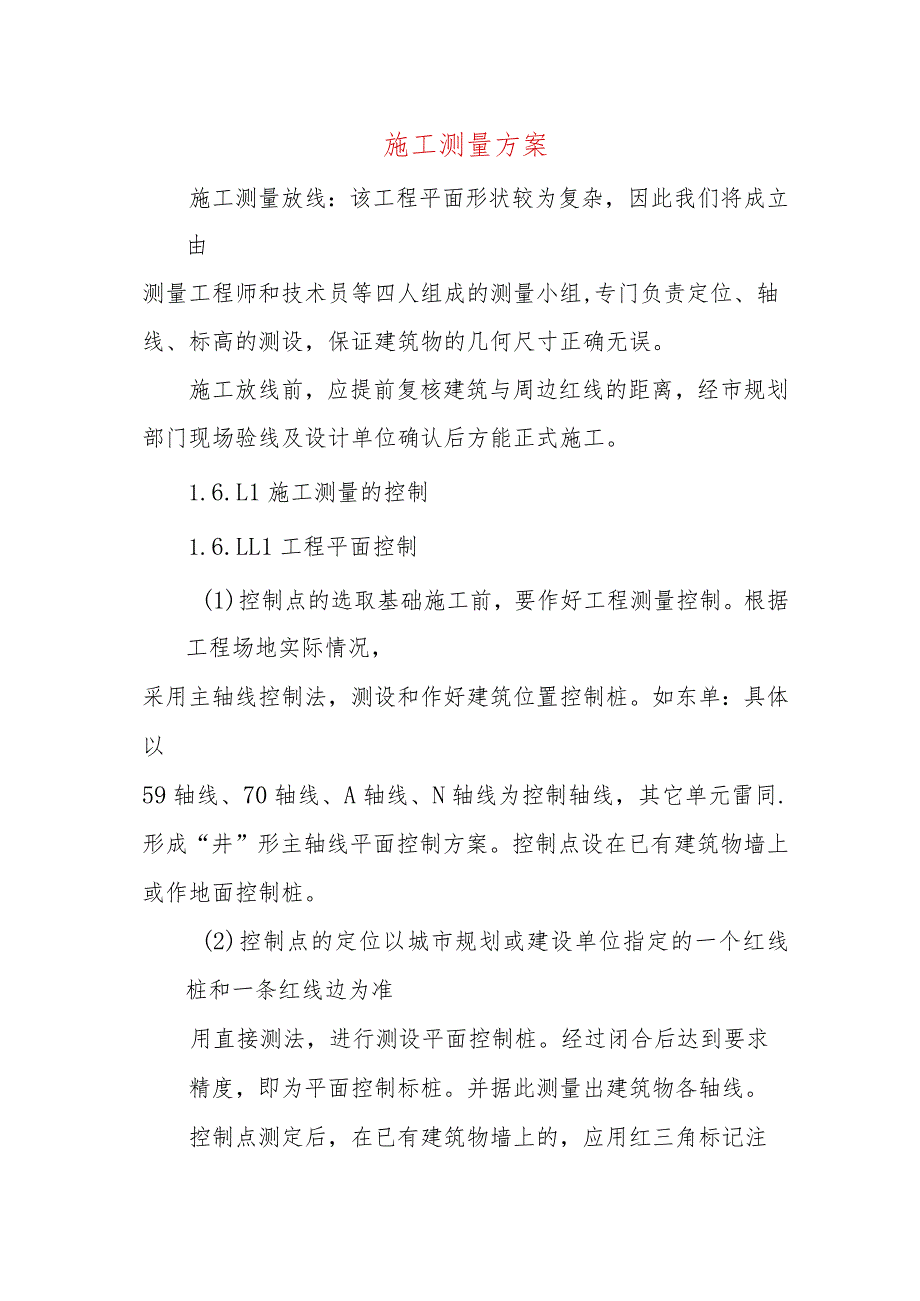

1、施工测量方案施工测量放线：该工程平面形状较为复杂，因此我们将成立由测量工程师和技术员等四人组成的测量小组,专门负责定位、轴线、标高的测设，保证建筑物的几何尺寸正确无误。施工放线前，应提前复核建筑与周边红线的距离，经市规划部门现场验线及设计单位确认后方能正式施工。1.6.L1施工测量的控制1.6.LL1工程平面控制(1)控制点的选取基础施工前，要作好工程测量控制。根据工程场地实际情况，采用主轴线控制法，测设和作好建筑位置控制桩。如东单：具体以59轴线、70轴线、A轴线、N轴线为控制轴线，其它单元雷同.形成“井”形主轴线平面控制方案。控制点设在已有建筑物墙上或作地面控制桩。(2)控制点的定位以城市

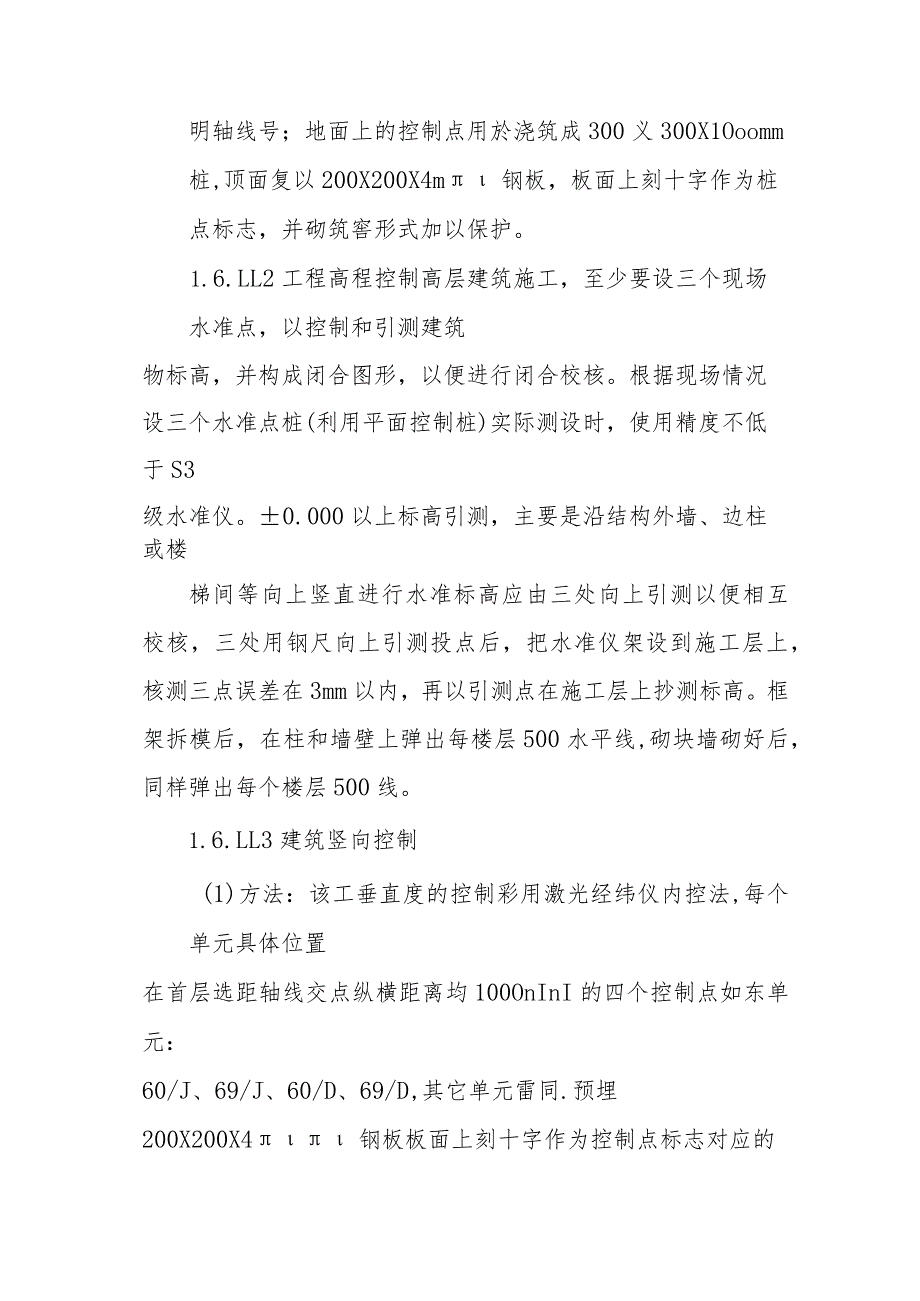

2、规划或建设单位指定的一个红线桩和一条红线边为准用直接测法，进行测设平面控制桩。经过闭合后达到要求精度，即为平面控制标桩。并据此测量出建筑物各轴线。控制点测定后，在已有建筑物墙上的，应用红三角标记注明轴线号；地面上的控制点用於浇筑成300义300X1Ooomm桩,顶面复以200X200X4m钢板，板面上刻十字作为桩点标志，并砌筑窖形式加以保护。1.6.LL2工程高程控制高层建筑施工，至少要设三个现场水准点，以控制和引测建筑物标高，并构成闭合图形，以便进行闭合校核。根据现场情况设三个水准点桩(利用平面控制桩)实际测设时，使用精度不低于S3级水准仪。0.000以上标高引测，主要是沿结构外墙、边柱或楼

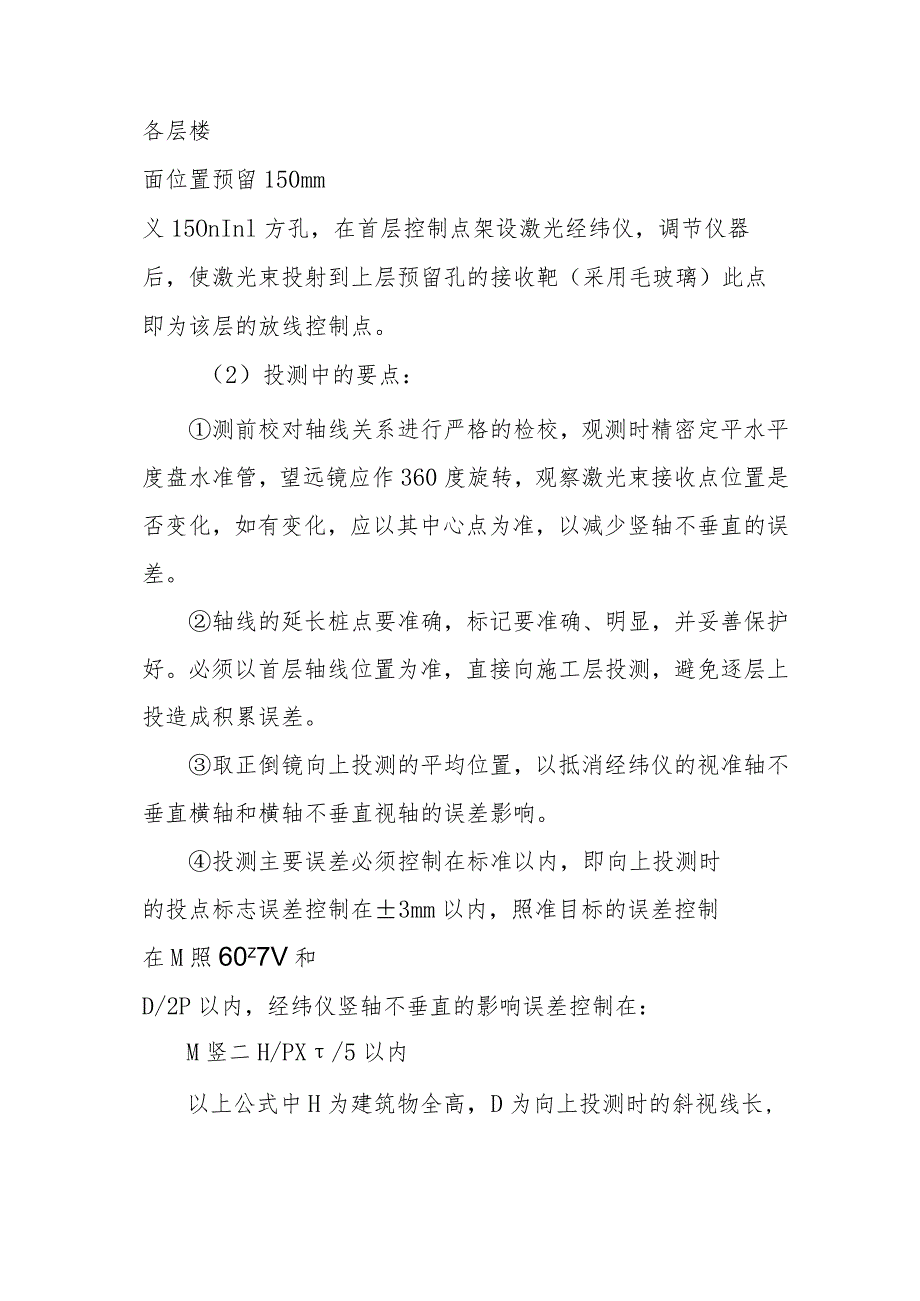

3、梯间等向上竖直进行水准标高应由三处向上引测以便相互校核，三处用钢尺向上引测投点后，把水准仪架设到施工层上，核测三点误差在3mm以内，再以引测点在施工层上抄测标高。框架拆模后，在柱和墙壁上弹出每楼层500水平线,砌块墙砌好后，同样弹出每个楼层500线。1.6.LL3建筑竖向控制(1)方法：该工垂直度的控制彩用激光经纬仪内控法,每个单元具体位置在首层选距轴线交点纵横距离均100OnInI的四个控制点如东单元：60/J、69/J、60/D、69/D,其它单元雷同.预埋200X200X4钢板板面上刻十字作为控制点标志对应的各层楼面位置预留150mm义15OnInl方孔，在首层控制点架设激光经纬仪，调节
4、仪器后，使激光束投射到上层预留孔的接收靶（采用毛玻璃）此点即为该层的放线控制点。（2）投测中的要点：测前校对轴线关系进行严格的检校，观测时精密定平水平度盘水准管，望远镜应作360度旋转，观察激光束接收点位置是否变化，如有变化，应以其中心点为准，以减少竖轴不垂直的误差。轴线的延长桩点要准确，标记要准确、明显，并妥善保护好。必须以首层轴线位置为准，直接向施工层投测，避免逐层上投造成积累误差。取正倒镜向上投测的平均位置，以抵消经纬仪的视准轴不垂直横轴和横轴不垂直视轴的误差影响。投测主要误差必须控制在标准以内，即向上投测时的投点标志误差控制在3mm以内，照准目标的误差控制在M照60z7V和D/2P以内
5、，经纬仪竖轴不垂直的影响误差控制在：M竖二H/PX/5以内以上公式中H为建筑物全高，D为向上投测时的斜视线长,为经纬仪水平度盘水准管的分划值。V为经纬仪望远镜的放大倍数，P为常数。1.6.1.2施测应注意的问题(1)观测时应做到前后视线等长，测水平线时，最好是用直接调整水平仪的仪器高度，使后视时的视线正对准水平线，前视时则可直接用铅笔标出视线标高的水平线。(2)由0.OOO水平线向上或向下量高差时，所用钢尺应经过检定，测量高差时应垂直和用规定的拉力，并要进行尺长和温度改正。(3)该工程0.OOO以上部分施工时,首先应对0.000以下部分的轴线、标高进行拉线校核，如有误差则进行修正,修正后再采用直角座标法将控制轴线重新测出以此为准来控制以上的轴线标高。
