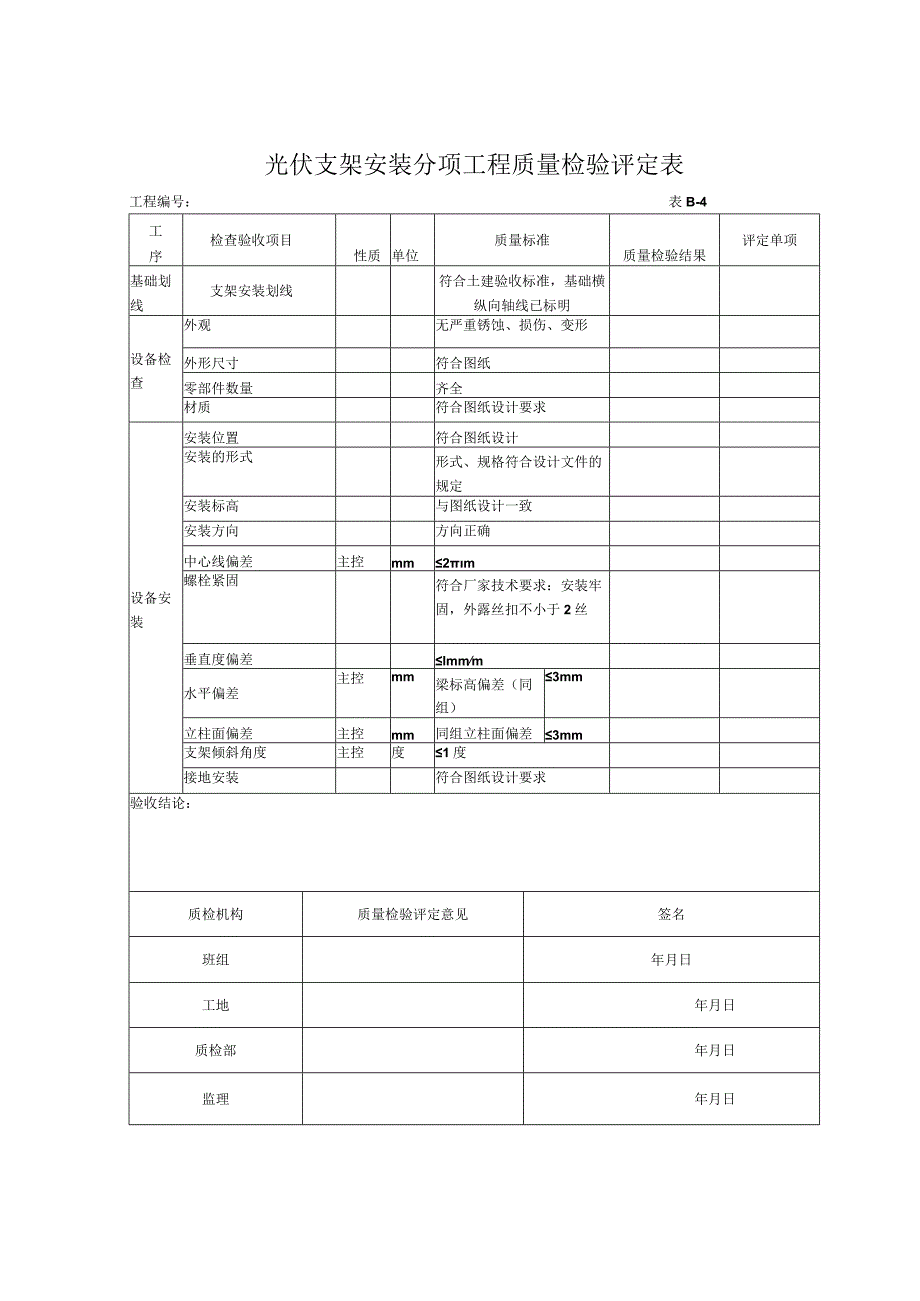

1、光伏支架安装分项工程质量检验评定表工程编号:表B-4工序检查验收项目性质单位质量标准质量检验结果评定单项基础划线支架安装划线符合土建验收标准,基础横纵向轴线已标明设备检查外观无严重锈蚀、损伤、变形外形尺寸符合图纸零部件数量齐全材质符合图纸设计要求设备安装安装位置符合图纸设计安装的形式形式、规格符合设计文件的规定安装标高与图纸设计一致安装方向方向正确中心线偏差主控mm2m螺栓紧固符合厂家技术要求:安装牢固,外露丝扣不小于2丝垂直度偏差lmmm水平偏差主控mm梁标高偏差(同组)3mm立柱面偏差主控mm同组立柱面偏差3mm支架倾斜角度主控度1度接地安装符合图纸设计要求验收结论:质检机构质量检验评定意

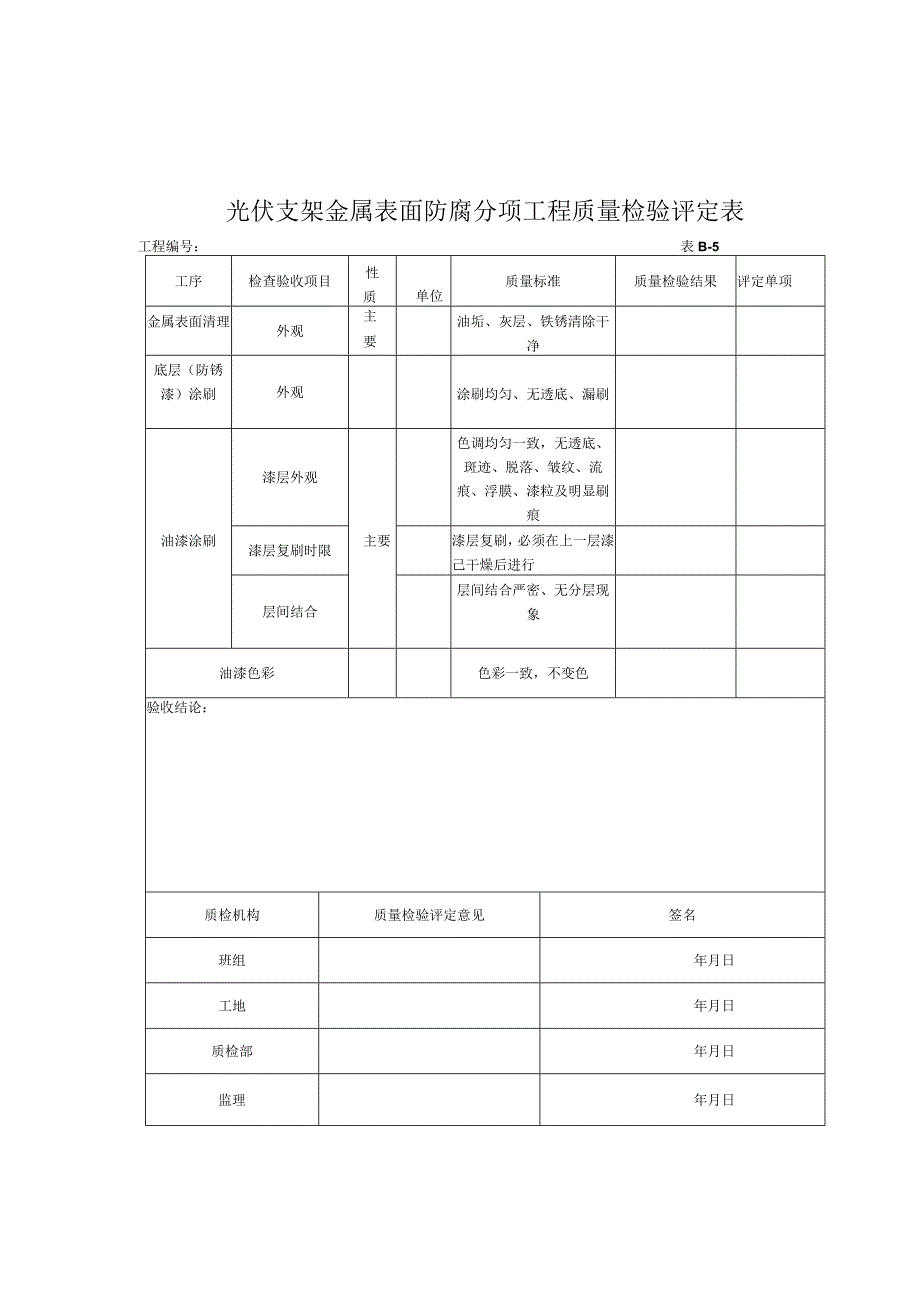

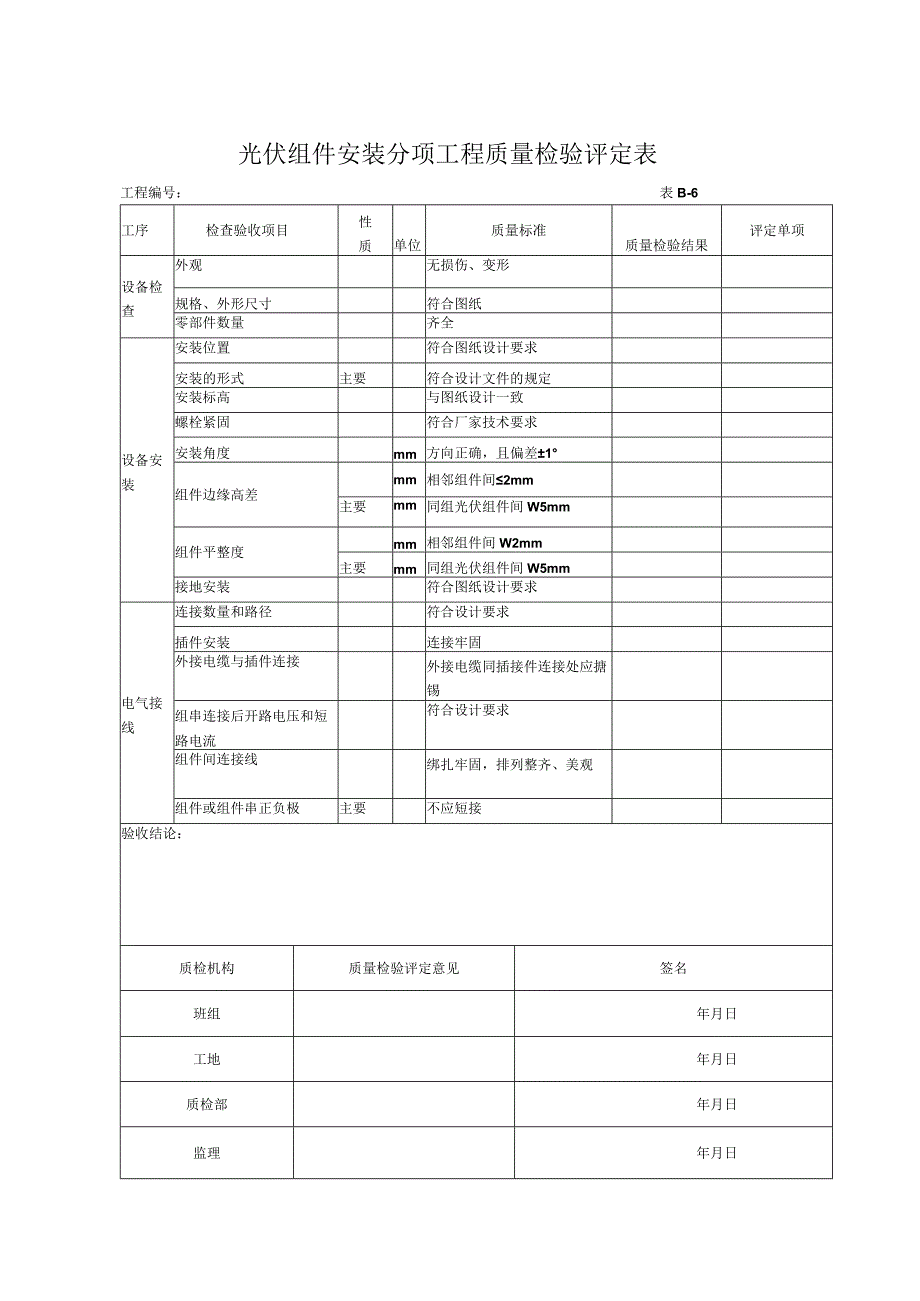

2、见签名班组年月日工地年月日质检部年月日监理年月日光伏支架金属表面防腐分项工程质量检验评定表工程编号:表B-5工序检查验收项目性质单位质量标准质量检验结果评定单项金属表面清理外观主要油垢、灰层、铁锈清除干净底层(防锈漆)涂刷外观涂刷均匀、无透底、漏刷油漆涂刷漆层外观主要色调均匀一致,无透底、斑迹、脱落、皱纹、流痕、浮膜、漆粒及明显刷痕漆层复刷时限漆层复刷,必须在上一层漆己干燥后进行层间结合层间结合严密、无分层现象油漆色彩色彩一致,不变色验收结论:质检机构质量检验评定意见签名班组年月日工地年月日质检部年月日监理年月日光伏组件安装分项工程质量检验评定表工程编号:表B-6工序检查验收项目性质单位质量标

3、准质量检验结果评定单项设备检查外观无损伤、变形规格、外形尺寸符合图纸零部件数量齐全设备安装安装位置符合图纸设计要求安装的形式主要符合设计文件的规定安装标高与图纸设计一致螺栓紧固符合厂家技术要求安装角度mm方向正确,且偏差1组件边缘高差mm相邻组件间2mm主要mm同组光伏组件间W5mm组件平整度mm相邻组件间W2mm主要mm同组光伏组件间W5mm接地安装符合图纸设计要求电气接线连接数量和路径符合设计要求插件安装连接牢固外接电缆与插件连接外接电缆同插接件连接处应搪锡组串连接后开路电压和短路电流符合设计要求组件间连接线绑扎牢固,排列整齐、美观组件或组件串正负极主要不应短接验收结论:质检机构质量检验评

4、定意见签名班组年月日工地年月日质检部年月日监理年月日汇流箱安装分项工程质量检验评定表工程编号:表B-7工序检查验收项目性质单位质量标准质量检验结果评定单项设备检查防护等级符合设计、合同要求外形尺寸符合图纸元器件完好、无松动开关和熔断器主要断开灵活、可靠设备位置符合图纸设计支架和固定螺栓镀锌件或防锈件垂直度mm允许偏差应小于L5接地应牢固、可靠接地线的截面符合设计要求绝缘电阻测试汇流箱进线端与汇流箱接地端绝缘电阻主要MQ绝缘电阻不小于20汇流箱出线端与接地端绝缘电阻主要M绝缘电阻不小于20验收结论:质检机构质量检验评定意见签名班组年月日工地年月日质检部年月日监理年月日逆变器安装分项工程质量检验评

5、定表工程编号:表B-8工序检查验收项目性质单位质量标准质量检验结果评定单项基础型钢不直度mm1mm/m3mm全长外形尺寸符合图纸水平度mm1mm/m3mm全长位置误差及不平行度3mm全长顶部宜高出抹平地面mmIOmm接地应有明显可靠接地逆变器位置、方向符合图纸设计场所震动按设计要求采取防震措施与基础型钢之间固定牢固可靠接地(100kW及以上的逆变器应保证两点接地)主要应牢固、可靠接地线的截面符合设计要求电缆绝缘交流侧电缆接线前电缆绝缘检查主要绝缘良好,电缆相序和极性正确直流侧电缆接线前电缆绝缘检查主要绝缘良好,电缆相序和极性正确防火封堵预留孔洞、电缆管口密封完好验收结论:质检机构质量检验评定意

6、见签名班组年月曰工地年月曰质检部年月曰监理年月日汇流箱回路测试记录表工程名称汇流箱编号:测试日期:天气情况:序号组件型号组串数量组串极性开路电压组串温度辐照度环境温度测试时间(V)CWm21234567891011121314151617备注:施工单位专业工程师:年月日生产厂家电气工程师:年月日监理单位监理工程师:年月0建设单位专业工程师:年月日并逆变器现场检查测试表工程名称逆变器编号:测试日期:天气情况:类别检查项目检查结果备注本体检查型号逆变器内部清理检查内部元器件检查连接件及螺栓检查开关手动分合闸检查接地检查孔洞阻燃封堵人机界面检杳主要参数设置检查通信地址检查直流侧电缆检查、测试电缆根数

7、电缆型号电缆绝缘电缆极性开路电压交流侧电缆检查、测试电缆根数电缆型号电缆绝缘电缆相序交流侧电压逆变器并后检查、测试冷却装置柜门联锁保护直流侧输入电压低侧电源失电通信数据施工单位专业工程师:年月日生产厂家电气工程师:年月日监理单位监理工程师:年月日建设单位专业工程师:年月日中间交接签证书工程编号:工程名称我单位施工的已具备交接条件,请检查接收。以下项目我方承诺在年月日完成。交接结论:交付单位代表签名/日期接收单位代表签名/日期监理单位代表签名/日期建设单位代表签名/日期安全生产注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参加施工。2、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。3、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。4、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。5、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品。6、在高空、钢筋、结构上作业时,一定要穿防滑鞋。7、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
