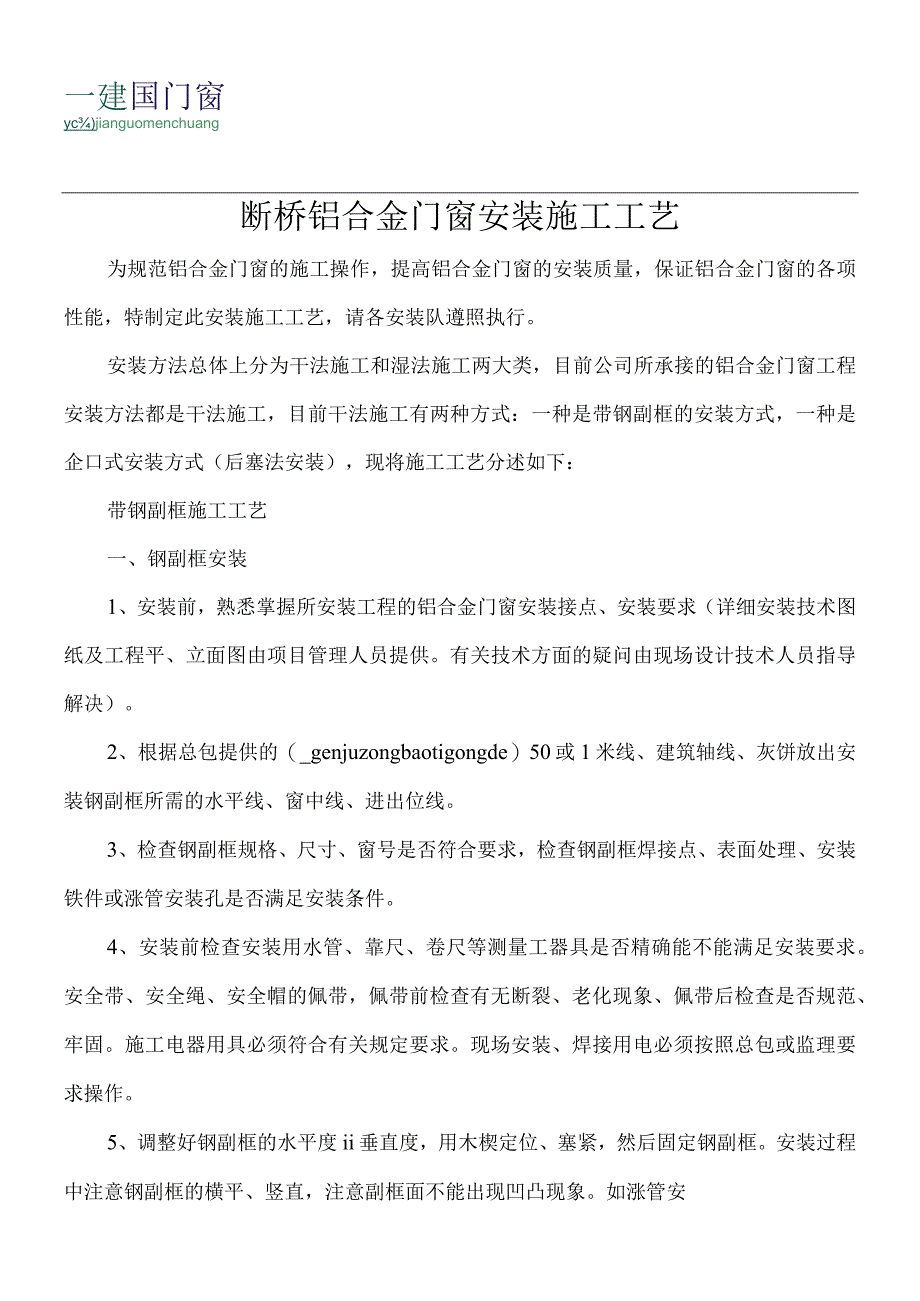

断桥铝合金门窗安装施工工艺.docx_第1页
第1页 / 共15页

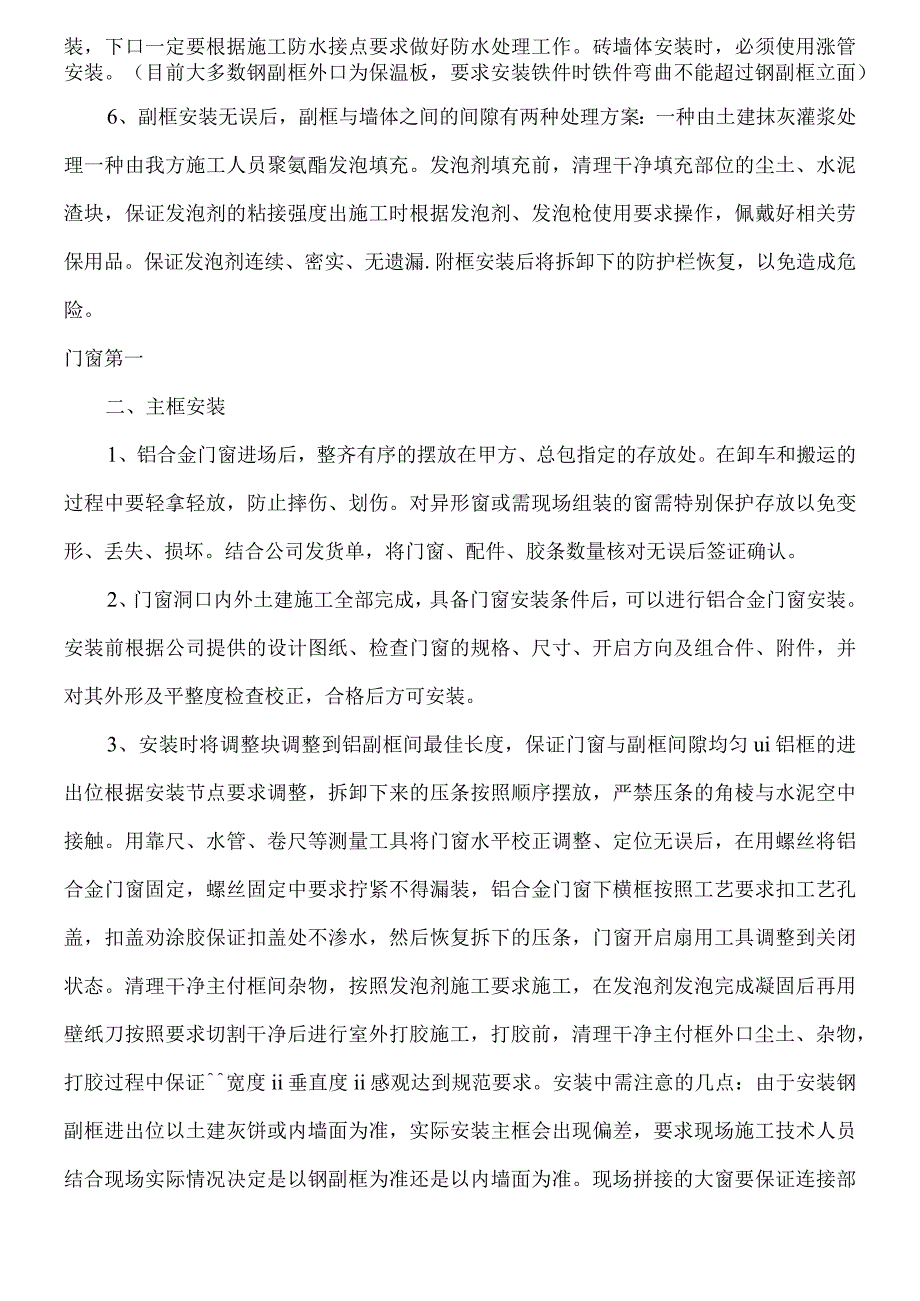

断桥铝合金门窗安装施工工艺.docx_第2页
第2页 / 共15页

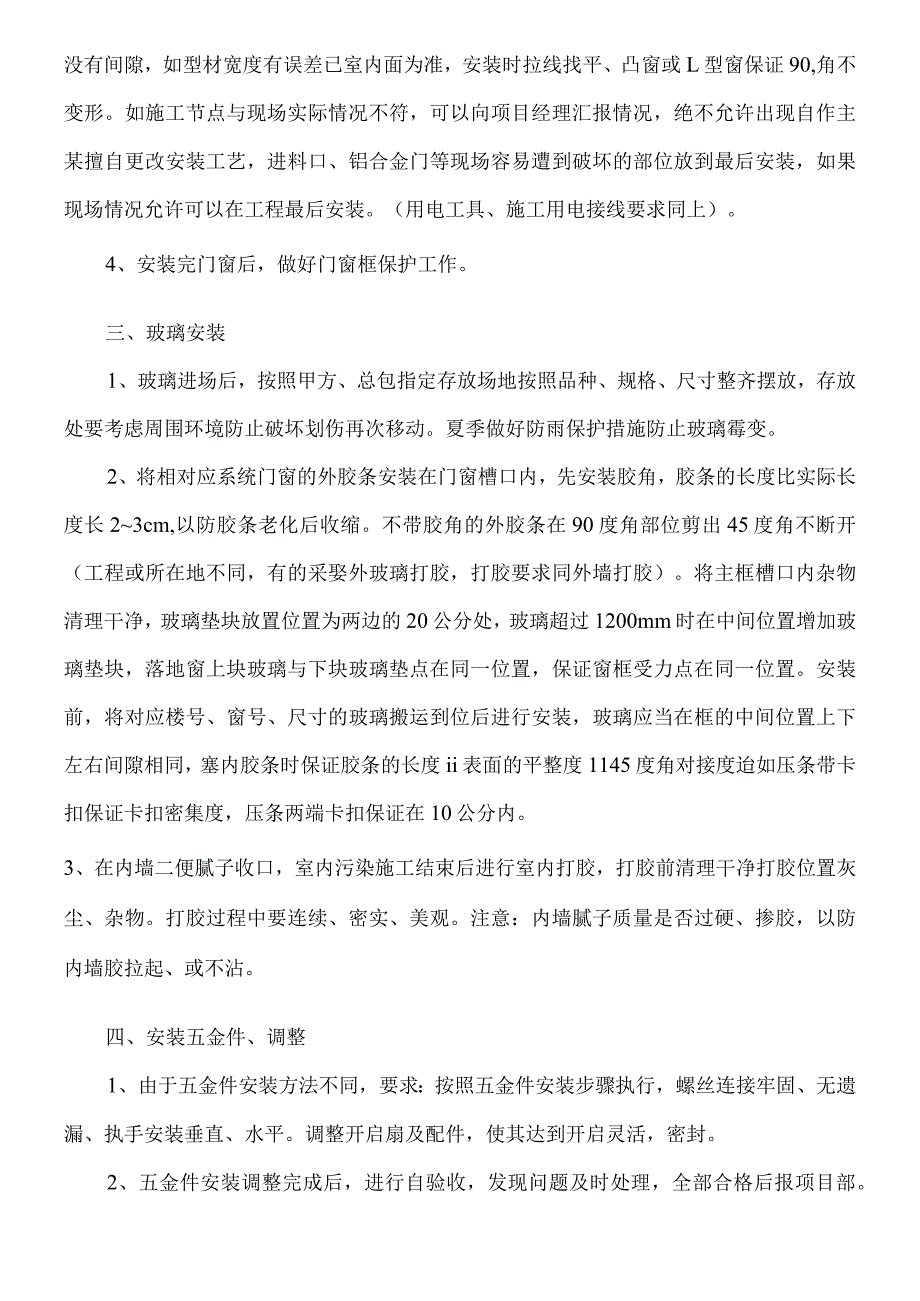

断桥铝合金门窗安装施工工艺.docx_第3页
第3页 / 共15页
断桥铝合金门窗安装施工工艺.docx_第4页
第4页 / 共15页
断桥铝合金门窗安装施工工艺.docx_第5页
第5页 / 共15页
断桥铝合金门窗安装施工工艺.docx_第6页
第6页 / 共15页
断桥铝合金门窗安装施工工艺.docx_第7页
第7页 / 共15页
断桥铝合金门窗安装施工工艺.docx_第8页
第8页 / 共15页
断桥铝合金门窗安装施工工艺.docx_第9页
第9页 / 共15页
断桥铝合金门窗安装施工工艺.docx_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《断桥铝合金门窗安装施工工艺.docx》由会员分享,可在线阅读,更多相关《断桥铝合金门窗安装施工工艺.docx(15页珍藏版)》请在第壹文秘上搜索。

1、一建国门窗yc)jianguomenchuang断桥铝合金门窗安装施工工艺为规范铝合金门窗的施工操作,提高铝合金门窗的安装质量,保证铝合金门窗的各项性能,特制定此安装施工工艺,请各安装队遵照执行。安装方法总体上分为干法施工和湿法施工两大类,目前公司所承接的铝合金门窗工程安装方法都是干法施工,目前干法施工有两种方式:一种是带钢副框的安装方式,一种是企口式安装方式(后塞法安装),现将施工工艺分述如下:带钢副框施工工艺一、钢副框安装1、安装前,熟悉掌握所安装工程的铝合金门窗安装接点、安装要求(详细安装技术图纸及工程平、立面图由项目管理人员提供。有关技术方面的疑问由现场设计技术人员指导解决)。2、根据

2、总包提供的(_genjuzongbaotigongde)50或1米线、建筑轴线、灰饼放出安装钢副框所需的水平线、窗中线、进出位线。3、检查钢副框规格、尺寸、窗号是否符合要求,检查钢副框焊接点、表面处理、安装铁件或涨管安装孔是否满足安装条件。4、安装前检查安装用水管、靠尺、卷尺等测量工器具是否精确能不能满足安装要求。安全带、安全绳、安全帽的佩带,佩带前检查有无断裂、老化现象、佩带后检查是否规范、牢固。施工电器用具必须符合有关规定要求。现场安装、焊接用电必须按照总包或监理要求操作。5、调整好钢副框的水平度ii垂直度,用木楔定位、塞紧,然后固定钢副框。安装过程中注意钢副框的横平、竖直,注意副框面不能

3、出现凹凸现象。如涨管安装,下口一定要根据施工防水接点要求做好防水处理工作。砖墙体安装时,必须使用涨管安装。(目前大多数钢副框外口为保温板,要求安装铁件时铁件弯曲不能超过钢副框立面)6、副框安装无误后,副框与墙体之间的间隙有两种处理方案:一种由土建抹灰灌浆处理一种由我方施工人员聚氨酯发泡填充。发泡剂填充前,清理干净填充部位的尘土、水泥渣块,保证发泡剂的粘接强度出施工时根据发泡剂、发泡枪使用要求操作,佩戴好相关劳保用品。保证发泡剂连续、密实、无遗漏.附框安装后将拆卸下的防护栏恢复,以免造成危险。门窗第一二、主框安装1、铝合金门窗进场后,整齐有序的摆放在甲方、总包指定的存放处。在卸车和搬运的过程中要

4、轻拿轻放,防止摔伤、划伤。对异形窗或需现场组装的窗需特别保护存放以免变形、丢失、损坏。结合公司发货单,将门窗、配件、胶条数量核对无误后签证确认。2、门窗洞口内外土建施工全部完成,具备门窗安装条件后,可以进行铝合金门窗安装。安装前根据公司提供的设计图纸、检查门窗的规格、尺寸、开启方向及组合件、附件,并对其外形及平整度检查校正,合格后方可安装。3、安装时将调整块调整到铝副框间最佳长度,保证门窗与副框间隙均匀ui铝框的进出位根据安装节点要求调整,拆卸下来的压条按照顺序摆放,严禁压条的角棱与水泥空中接触。用靠尺、水管、卷尺等测量工具将门窗水平校正调整、定位无误后,在用螺丝将铝合金门窗固定,螺丝固定中要

5、求拧紧不得漏装,铝合金门窗下横框按照工艺要求扣工艺孔盖,扣盖劝涂胶保证扣盖处不渗水,然后恢复拆下的压条,门窗开启扇用工具调整到关闭状态。清理干净主付框间杂物,按照发泡剂施工要求施工,在发泡剂发泡完成凝固后再用壁纸刀按照要求切割干净后进行室外打胶施工,打胶前,清理干净主付框外口尘土、杂物,打胶过程中保证宽度ii垂直度ii感观达到规范要求。安装中需注意的几点:由于安装钢副框进出位以土建灰饼或内墙面为准,实际安装主框会出现偏差,要求现场施工技术人员结合现场实际情况决定是以钢副框为准还是以内墙面为准。现场拼接的大窗要保证连接部没有间隙,如型材宽度有误差已室内面为准,安装时拉线找平、凸窗或L型窗保证90

6、,角不变形。如施工节点与现场实际情况不符,可以向项目经理汇报情况,绝不允许出现自作主某擅自更改安装工艺,进料口、铝合金门等现场容易遭到破坏的部位放到最后安装,如果现场情况允许可以在工程最后安装。(用电工具、施工用电接线要求同上)。4、安装完门窗后,做好门窗框保护工作。三、玻璃安装1、玻璃进场后,按照甲方、总包指定存放场地按照品种、规格、尺寸整齐摆放,存放处要考虑周围环境防止破坏划伤再次移动。夏季做好防雨保护措施防止玻璃霉变。2、将相对应系统门窗的外胶条安装在门窗槽口内,先安装胶角,胶条的长度比实际长度长23cm,以防胶条老化后收缩。不带胶角的外胶条在90度角部位剪出45度角不断开(工程或所在地

7、不同,有的采娶外玻璃打胶,打胶要求同外墙打胶)。将主框槽口内杂物清理干净,玻璃垫块放置位置为两边的20公分处,玻璃超过1200mm时在中间位置增加玻璃垫块,落地窗上块玻璃与下块玻璃垫点在同一位置,保证窗框受力点在同一位置。安装前,将对应楼号、窗号、尺寸的玻璃搬运到位后进行安装,玻璃应当在框的中间位置上下左右间隙相同,塞内胶条时保证胶条的长度ii表面的平整度1145度角对接度迨如压条带卡扣保证卡扣密集度,压条两端卡扣保证在10公分内。3、在内墙二便腻子收口,室内污染施工结束后进行室内打胶,打胶前清理干净打胶位置灰尘、杂物。打胶过程中要连续、密实、美观。注意:内墙腻子质量是否过硬、掺胶,以防内墙胶

8、拉起、或不沾。四、安装五金件、调整1、由于五金件安装方法不同,要求:按照五金件安装步骤执行,螺丝连接牢固、无遗漏、执手安装垂直、水平。调整开启扇及配件,使其达到开启灵活,密封。2、五金件安装调整完成后,进行自验收,发现问题及时处理,全部合格后报项目部。铝合金门窗规范安装施工流程铝合金表面经过氧化光洁闪亮。窗扇框架大,可镶较大面积的玻璃,让室内光线充足明亮,增强了室内外之间立面虚实对比,让居室更富有层次。铝合金本身易于挤压,型材的横断面尺寸精确,加工精确度高。因此很多业主都选择采用铝合金门窗。安装流程:划线定位一铝合金门窗披水安装一防腐处理一铝合金门窗的安装就位T铝合金窗固定一门窗框与墙体间隙的

9、处理一门窗扇及门窗玻璃的安装一安装五金配件。1.划线定位(1)根据设计图纸中门窗的安装位置、尺寸和标高,依据门窗中线向两边量出门窗边线。若为多层或高层建筑时,以顶层门窗边线为准,用线坠或经纬仪将门窗边线下引,并再各层门窗口处划线标记,对个别不直的口边应剔凿处理。(2)门窗的水平位置应以楼层室内+50Cm的水平线为准向上反量出窗下皮标高,弹线找直。每一层必须保持窗下皮标高一致。2 .铝合金窗披水安装按施工图纸要求将披水固定在铝合金窗上,且要保证位置正确、安装牢固。3 防腐处理(1)门窗框四周外表面的防腐处理设计有要求时,按设计要求处理。如果设计没有要求时,可涂刷防腐涂料或粘贴塑料薄膜进行保护,以

10、免水泥砂浆直接与铝合金门窗表面接触,产生电化学反应,腐蚀铝合金门窗。装修论坛(2)安装铝合金门窗时,如果采用连接铁件固定,则连接铁件,固定件等安装用金属零件最好用不锈钢件。否则必须进行防腐处理,以免产生电化学反应,腐蚀铝合金门窗。4 .铝合金门窗的安装就位根据划好的门窗定位线,安装铝合金门窗框。并及时调整好门窗框的水平、垂直及对角线长度等符合质量标准,然后用木楔临时固定。5 .铝合金门窗的固定(1)当墙体上预埋有铁件时,可直接把铝合金门窗的铁脚直接与墙体上的预埋铁件焊牢,焊接处需做防锈处理。(2)当墙体上没有预埋铁件时,可用金属膨胀螺栓或塑料膨胀螺栓将铝合金门窗的铁脚固定到墙上。(3)当墙体上

11、没有预埋铁件时,也可用电钻再墙上打80mm深、直径为6mm的孔,用L型80mmx50mm的6rmn钢筋。再长的一端粘涂108胶水泥浆,然后打入孔中。待108胶水泥浆终凝后,再将铝合金门窗的铁脚与埋置的6mm钢筋焊牢。6 .门窗框与墙体间缝隙间的处理铝合金门窗安装固定后,应先进行隐蔽工程验收,合格后及时按设计要求处理门窗框与墙体之间的缝隙。(2)如果设计未要求时,可采用弹性保温材料或玻璃棉毡条分层填塞缝隙,外表面留58mm深槽口填嵌嵌缝油膏或密封胶。7 .门窗扇及门窗玻璃的安装(1)门窗扇和门窗玻璃应再洞口墙体表面装饰完工验收后安装。(2)推拉门窗再门窗框安装固定后,将配好玻璃的门窗扇整体安入框

12、内滑槽,调整好与扇的缝隙即可。(3)平开门窗再框与扇格架组装上墙、安装固定好后再安玻璃,即先调整好框与扇的缝隙,再将玻璃安入扇并调整好位置,最后镶嵌密封条及密封胶。(4)地弹簧门应再门框及地弹簧主机入地安装固定后再安门扇。先将玻璃嵌入门扇格架并一起入框就位,调整好框扇缝隙,最后填嵌门扇玻璃的密封条及密封胶。铝合金门窗安装安全技术交底1、搬运玻璃要戴胶手套或用布纸垫包边口锐利部份。2、堆放玻璃应平稳,防止倾塌。3、不准在垂直方向的上下两层同时进行作业,以免玻璃掉落伤人。4、门窗应在室内竖直堆放,并有枕木垫平、固定牢靠和设置防倾倒措施。不得露天堆放,严禁与酸碱等物一起存放。5、铝合金门窗与建构物拉

13、结点应控制在3040厘米一度拉结牢固。6、门窗的玻璃应用夹具紧固,四周内外侧应用密封膏封严。7、安装门窗必须采用预留洞口的方法,严禁采用边安装边砌口或先安装后砌口。8、洞口与副框、副框与门窗框拼接处的缝隙,应用密封膏封严。9、不得在门窗框上安放脚手架、悬挂重物或在框内穿物起吊,以防门窗。认真检查铝合金门窗的保护膜的完整,如有破损的,应补粘后再安装。铝合金门窗在安装和产品保护上应注意问题一、工程设计1、工程设计必须作强度设计计算和试验,仅根据标准图集以及型材场家提供的型式检测报告就进行制作、安装、验收,这是错误的甚至是危险的行为。因为标准图集仅是某个系列窗型的分格大样图,并未注明按该图施工所能承

14、受的荷载,所以不能作为制作、安装、验收的依据。对不同系列的门窗,必须按受力状态最不利原则进行强度、挠度的校核或试验。2、落地门窗的强度和刚度普遍不足,应对其中的主受力柱(梁)进行加强处理。3、高层建筑外门窗位置高度30M时,应按GB建筑物防雷设计规范执行。二、材料选用1、铝合金型材必须符合GB/T5237-2000铝合金建筑型材的要求。2、五金配件的选择和配置是保证门窗质量的重要因素之一。即便是性能优良的窗型,也必须靠优质配件的选择和配置来保证。3、推拉门窗的滑轮、毛条、防脱落密封器、下密封块是保证推拉门窗质量比较重要的配件。滑轮是门窗启闭是否顺畅的关键所在,应使用滚动轴承尼龙轮。防脱落密封器

15、是防止窗扇脱落的安全保障同时兼具勾企与上滑道之间的密封功能,应使用耐久性好的ABS塑料和三元乙丙橡胶。下密封块是起着勾企与下滑道之间的密封作用,可有效防止在波动荷载的作用下溅水现象的发生,应使用三元乙丙橡胶。毛条是窗扇与窗框的密封件,决定门窗气密性的优劣,普某某纤毛条遇水会卷曲而失去密封作用,必须使用硅化毛条。PAGE4、平开门窗的合页(或滑撑窗摩擦钱链)、执手、框扇间的密封胶条是保证平开门窗质量最为重要的配件。合页(或滑撑窗的摩擦钱链)的承载能力是关系到门窗的安全和启闭是否顺畅的关键所在,合页的承载能力强于摩擦较链,所以合页可制作分格较大的窗扇使用,摩擦较链只适用于分格较小的窗或上悬窗。执手

16、关系到门窗安全和密封性能的重要配件,普通执手只适用于在分格和荷载都较小的窗扇上使用,欧式多点执手适用于在分格和荷载都较大的窗扇上使用;框扇间的密封胶条是平开门窗气密性和水密性的保证,原生的PVC胶条的密封有效性约5年左右,再生的PVC胶条的则不具有密封的有效性,理想的是使用三元乙丙等耐候性好的橡胶。门窗第一5、五金配件的型号、规格和性能应符合国家现行标准的有关股。6、隐框窗使用的结构胶和耐候胶在使用前应与型材和玻璃作相容性试验。三、加工制作1、铝门窗加工制作应在工场内进行,不得在施工现场制作。2、推拉窗滑道上的排水孔加工应遵循内扇外孔、外扇内孔的原则,以保证门窗的密封性能,尤其是下横毛条水平朝向的推拉窗。3、铝门窗组装前,应清除端部加工毛刺,端部节点以及
