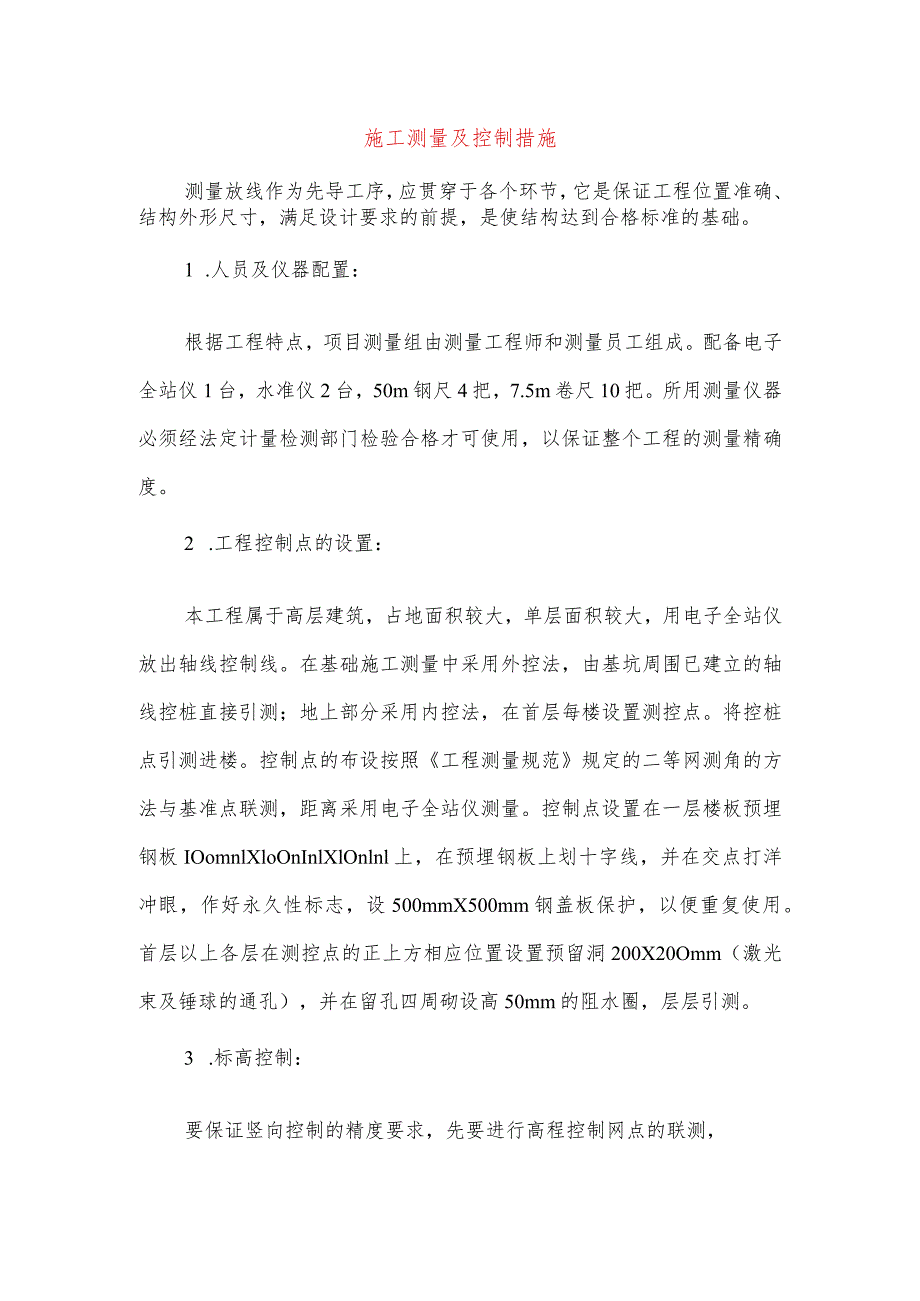

施工测量及控制措施.docx_第1页
第1页 / 共3页

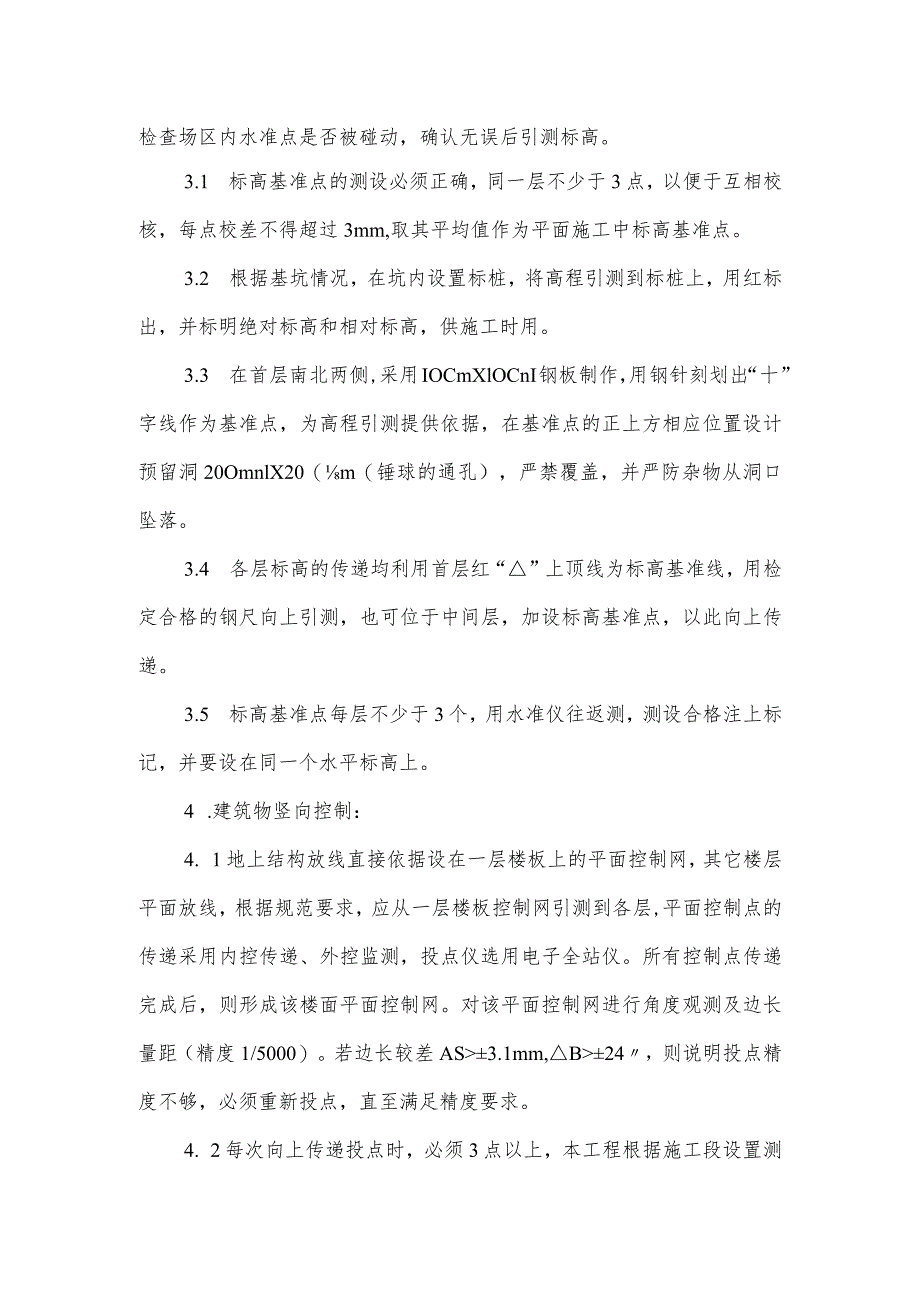

施工测量及控制措施.docx_第2页
第2页 / 共3页

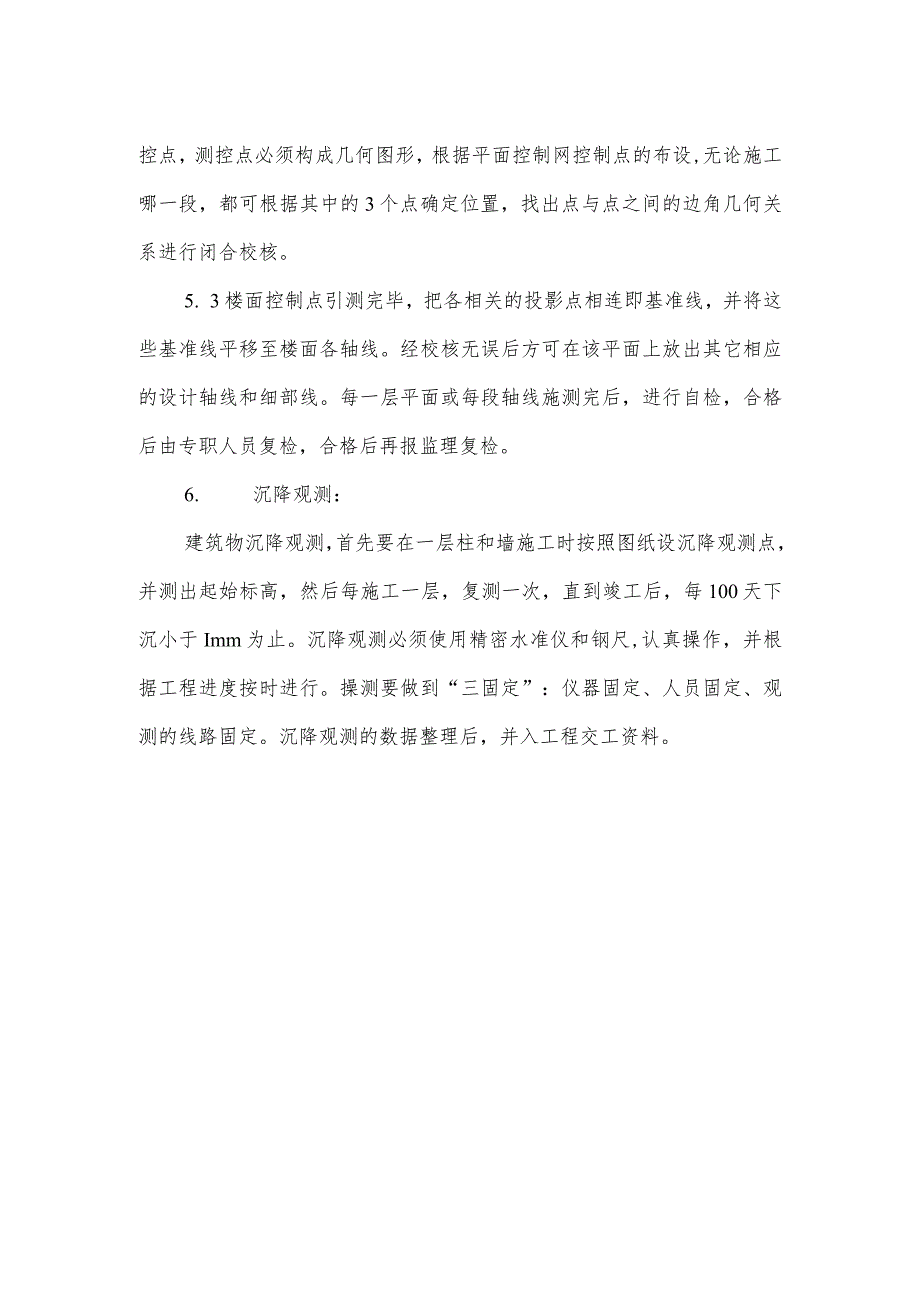

施工测量及控制措施.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《施工测量及控制措施.docx》由会员分享,可在线阅读,更多相关《施工测量及控制措施.docx(3页珍藏版)》请在第壹文秘上搜索。

1、施工测量及控制措施测量放线作为先导工序,应贯穿于各个环节,它是保证工程位置准确、结构外形尺寸,满足设计要求的前提,是使结构达到合格标准的基础。1 .人员及仪器配置:根据工程特点,项目测量组由测量工程师和测量员工组成。配备电子全站仪1台,水准仪2台,50m钢尺4把,7.5m卷尺10把。所用测量仪器必须经法定计量检测部门检验合格才可使用,以保证整个工程的测量精确度。2 .工程控制点的设置:本工程属于高层建筑,占地面积较大,单层面积较大,用电子全站仪放出轴线控制线。在基础施工测量中采用外控法,由基坑周围已建立的轴线控桩直接引测;地上部分采用内控法,在首层每楼设置测控点。将控桩点引测进楼。控制点的布设

2、按照工程测量规范规定的二等网测角的方法与基准点联测,距离采用电子全站仪测量。控制点设置在一层楼板预埋钢板IOomnlXloOnInlXlOnlnl上,在预埋钢板上划十字线,并在交点打洋冲眼,作好永久性标志,设500mmX500mm钢盖板保护,以便重复使用。首层以上各层在测控点的正上方相应位置设置预留洞200X20Omm(激光束及锤球的通孔),并在留孔四周砌设高50mm的阻水圈,层层引测。3 .标高控制:要保证竖向控制的精度要求,先要进行高程控制网点的联测,检查场区内水准点是否被碰动,确认无误后引测标高。3.1 标高基准点的测设必须正确,同一层不少于3点,以便于互相校核,每点校差不得超过3mm,

3、取其平均值作为平面施工中标高基准点。3.2 根据基坑情况,在坑内设置标桩,将高程引测到标桩上,用红标出,并标明绝对标高和相对标高,供施工时用。3.3 在首层南北两侧,采用IOCmXlOCnI钢板制作,用钢针刻划出“十”字线作为基准点,为高程引测提供依据,在基准点的正上方相应位置设计预留洞20OmnlX20(m(锤球的通孔),严禁覆盖,并严防杂物从洞口坠落。3.4 各层标高的传递均利用首层红“”上顶线为标高基准线,用检定合格的钢尺向上引测,也可位于中间层,加设标高基准点,以此向上传递。3.5 标高基准点每层不少于3个,用水准仪往返测,测设合格注上标记,并要设在同一个水平标高上。4 .建筑物竖向控

4、制:4. 1地上结构放线直接依据设在一层楼板上的平面控制网,其它楼层平面放线,根据规范要求,应从一层楼板控制网引测到各层,平面控制点的传递采用内控传递、外控监测,投点仪选用电子全站仪。所有控制点传递完成后,则形成该楼面平面控制网。对该平面控制网进行角度观测及边长量距(精度1/5000)。若边长较差AS3.1mm,B24,则说明投点精度不够,必须重新投点,直至满足精度要求。4. 2每次向上传递投点时,必须3点以上,本工程根据施工段设置测控点,测控点必须构成几何图形,根据平面控制网控制点的布设,无论施工哪一段,都可根据其中的3个点确定位置,找出点与点之间的边角几何关系进行闭合校核。5. 3楼面控制点引测完毕,把各相关的投影点相连即基准线,并将这些基准线平移至楼面各轴线。经校核无误后方可在该平面上放出其它相应的设计轴线和细部线。每一层平面或每段轴线施测完后,进行自检,合格后由专职人员复检,合格后再报监理复检。6. 沉降观测:建筑物沉降观测,首先要在一层柱和墙施工时按照图纸设沉降观测点,并测出起始标高,然后每施工一层,复测一次,直到竣工后,每100天下沉小于Imm为止。沉降观测必须使用精密水准仪和钢尺,认真操作,并根据工程进度按时进行。操测要做到“三固定”:仪器固定、人员固定、观测的线路固定。沉降观测的数据整理后,并入工程交工资料。
