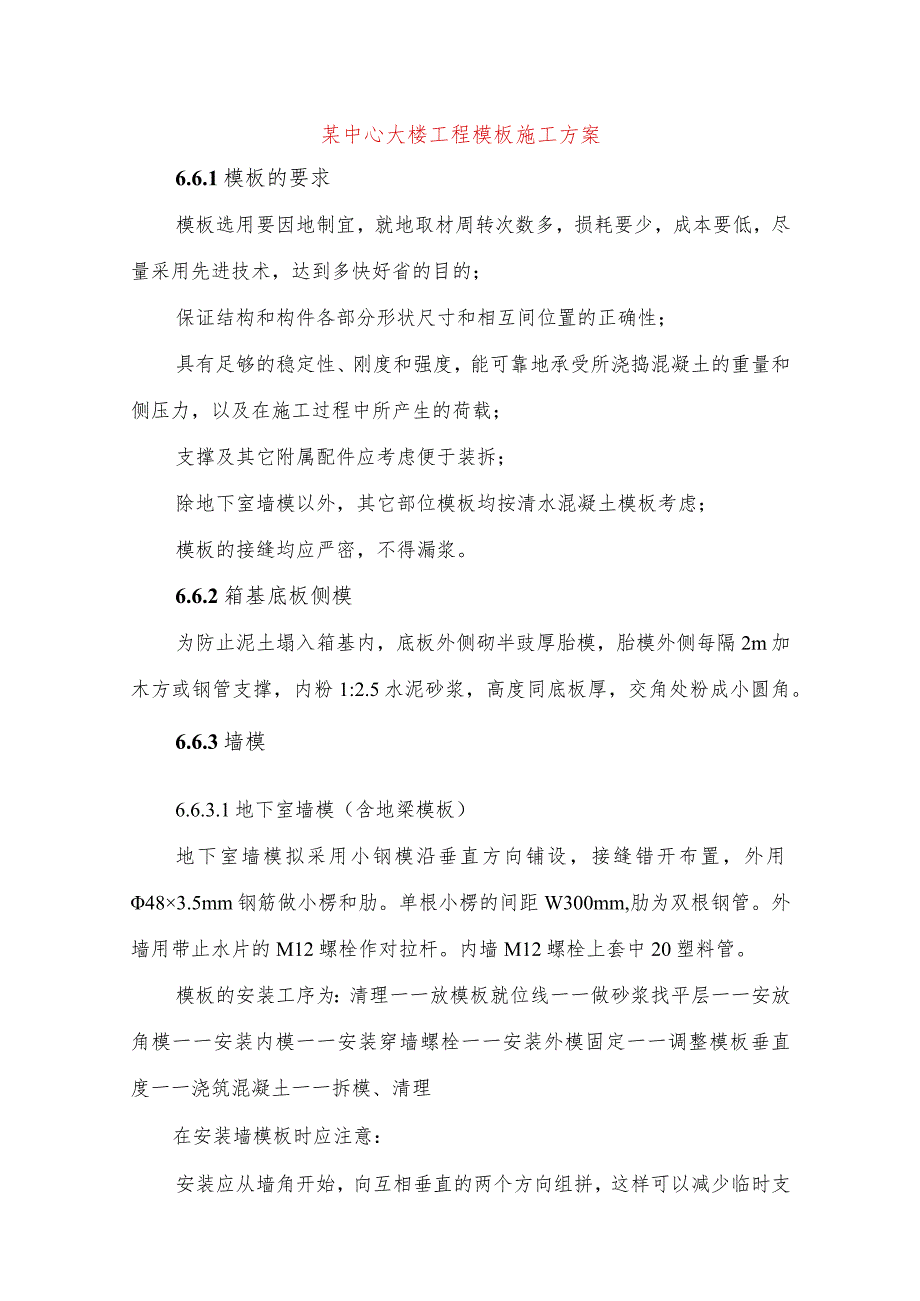

1、某中心大楼工程模板施工方案6.6.1模板的要求模板选用要因地制宜，就地取材周转次数多，损耗要少，成本要低，尽量采用先进技术，达到多快好省的目的；保证结构和构件各部分形状尺寸和相互间位置的正确性；具有足够的稳定性、刚度和强度，能可靠地承受所浇捣混凝土的重量和侧压力，以及在施工过程中所产生的荷载；支撑及其它附属配件应考虑便于装拆；除地下室墙模以外，其它部位模板均按清水混凝土模板考虑；模板的接缝均应严密，不得漏浆。6.6.2箱基底板侧模为防止泥土塌入箱基内，底板外侧砌半豉厚胎模，胎模外侧每隔2m加木方或钢管支撑，内粉1:2.5水泥砂浆，高度同底板厚，交角处粉成小圆角。6.6.3墙模6.6.3.1地下

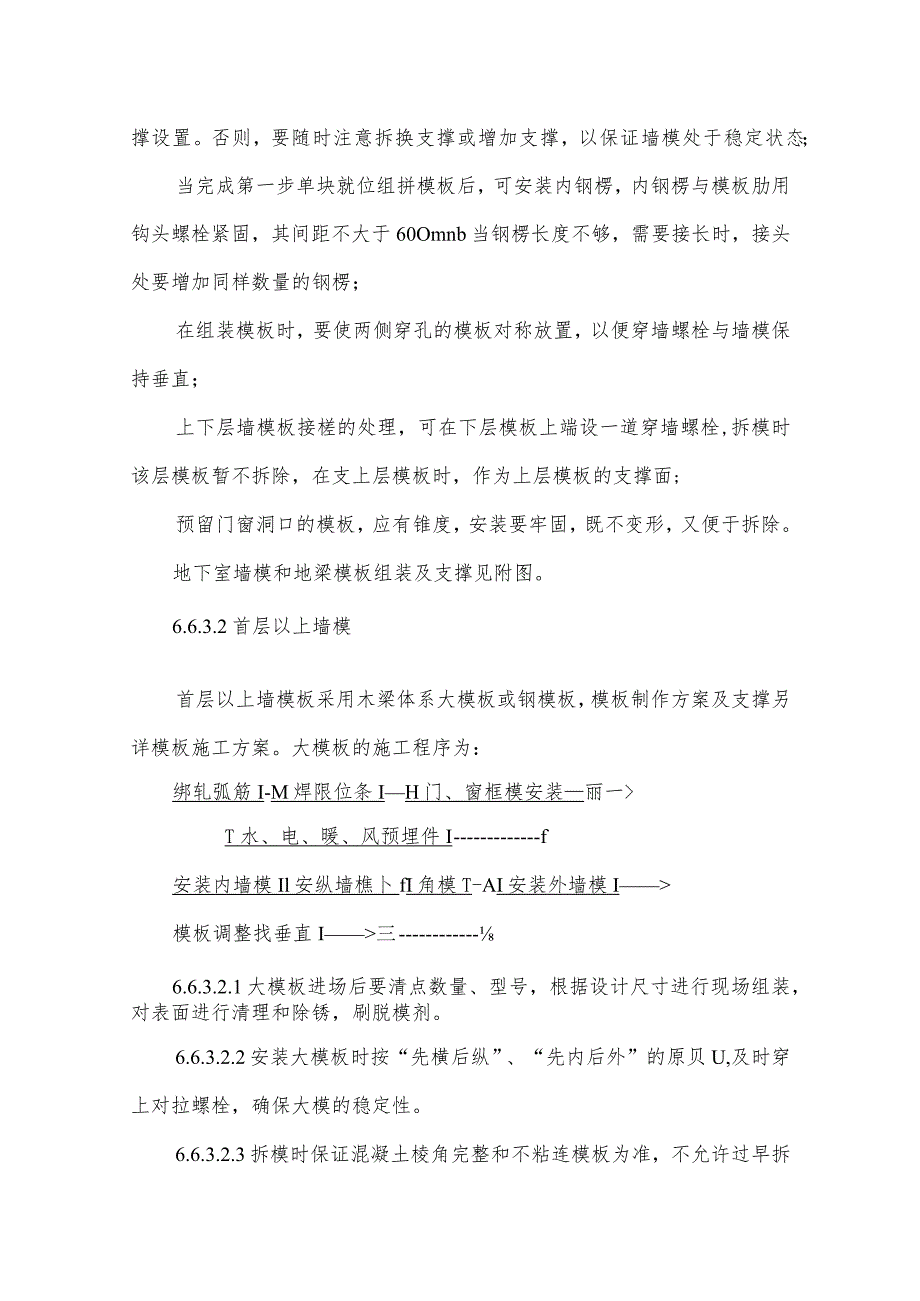

2、室墙模（含地梁模板）地下室墙模拟采用小钢模沿垂直方向铺设，接缝错开布置，外用483.5mm钢筋做小楞和肋。单根小楞的间距W300mm,肋为双根钢管。外墙用带止水片的M12螺栓作对拉杆。内墙M12螺栓上套中20塑料管。模板的安装工序为：清理一一放模板就位线一一做砂浆找平层一一安放角模一一安装内模一一安装穿墙螺栓一一安装外模固定一一调整模板垂直度一一浇筑混凝土一一拆模、清理在安装墙模板时应注意：安装应从墙角开始，向互相垂直的两个方向组拼，这样可以减少临时支撑设置。否则，要随时注意拆换支撑或增加支撑，以保证墙模处于稳定状态；当完成第一步单块就位组拼模板后，可安装内钢楞，内钢楞与模板肋用钩头螺栓紧固，
3、其间距不大于60Omnb当钢楞长度不够，需要接长时，接头处要增加同样数量的钢楞；在组装模板时，要使两侧穿孔的模板对称放置，以便穿墙螺栓与墙模保持垂直；上下层墙模板接槎的处理，可在下层模板上端设一道穿墙螺栓,拆模时该层模板暂不拆除，在支上层模板时，作为上层模板的支撑面;预留门窗洞口的模板，应有锥度，安装要牢固，既不变形，又便于拆除。地下室墙模和地梁模板组装及支撑见附图。6.6.3.2首层以上墙模首层以上墙模板采用木梁体系大模板或钢模板，模板制作方案及支撑另详模板施工方案。大模板的施工程序为：绑轧弧筋I-M焊限位条IH门、窗框模安装丽一T水、电、暖、风预埋件If安装内墙模Il安纵墙樵卜fI角模T-

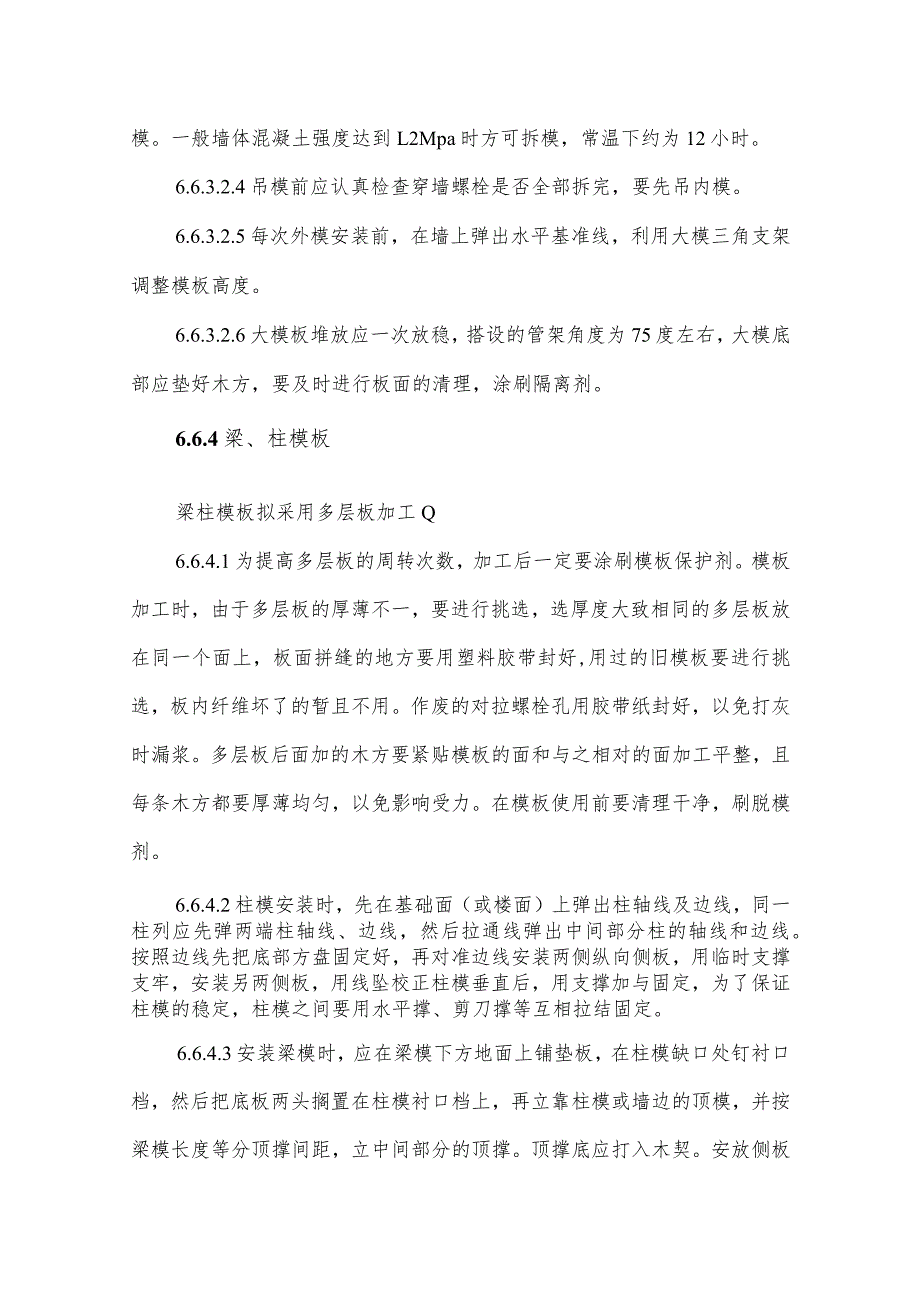

4、AI安装外墙模I模板调整找垂直I三6.6.3.2.1大模板进场后要清点数量、型号，根据设计尺寸进行现场组装，对表面进行清理和除锈，刷脱模剂。6.6.3.2.2安装大模板时按“先横后纵”、“先内后外”的原贝U,及时穿上对拉螺栓，确保大模的稳定性。6.6.3.2.3拆模时保证混凝土棱角完整和不粘连模板为准，不允许过早拆模。一般墙体混凝土强度达到L2Mpa时方可拆模，常温下约为12小时。6.6.3.2.4吊模前应认真检查穿墙螺栓是否全部拆完，要先吊内模。6.6.3.2.5每次外模安装前，在墙上弹出水平基准线，利用大模三角支架调整模板高度。6.6.3.2.6大模板堆放应一次放稳，搭设的管架角度为75度
5、左右，大模底部应垫好木方，要及时进行板面的清理，涂刷隔离剂。6.6.4梁、柱模板梁柱模板拟采用多层板加工Q6.6.4.1为提高多层板的周转次数，加工后一定要涂刷模板保护剂。模板加工时，由于多层板的厚薄不一，要进行挑选，选厚度大致相同的多层板放在同一个面上，板面拼缝的地方要用塑料胶带封好,用过的旧模板要进行挑选，板内纤维坏了的暂且不用。作废的对拉螺栓孔用胶带纸封好，以免打灰时漏浆。多层板后面加的木方要紧贴模板的面和与之相对的面加工平整，且每条木方都要厚薄均匀，以免影响受力。在模板使用前要清理干净，刷脱模剂。6.6.4.2柱模安装时，先在基础面（或楼面）上弹出柱轴线及边线，同一柱列应先弹两端柱轴线
6、、边线，然后拉通线弹出中间部分柱的轴线和边线。按照边线先把底部方盘固定好，再对准边线安装两侧纵向侧板，用临时支撑支牢，安装另两侧板，用线坠校正柱模垂直后，用支撑加与固定，为了保证柱模的稳定，柱模之间要用水平撑、剪刀撑等互相拉结固定。6.6.4.3安装梁模时，应在梁模下方地面上铺垫板，在柱模缺口处钉衬口档，然后把底板两头搁置在柱模衬口档上，再立靠柱模或墙边的顶模，并按梁模长度等分顶撑间距，立中间部分的顶撑。顶撑底应打入木契。安放侧板时，两头要钉牢在衬口档上，并在侧板底外侧铺上夹木，用夹木将侧板夹紧并钉牢在顶撑帽木上，随即把斜撑钉牢。次梁模板的安装，要待主梁模板安装并校正后才能进行。其底板及侧板两
7、头是钉在主梁模板缺口处的衬口档上。次梁模板的两侧板外侧要按搁栅底标高钉上托木。梁模安装后，要拉中线检查，复核各梁模中心位置是否对正。待平板模板安装后，检查并调整标高，将木契钉牢在垫板上。各顶撑之间要设水平撑或剪刀撑，以保持顶撑的稳固。当梁的跨度在4m或4m以上时，在梁模的跨中要起拱，起拱高度为梁跨度的3%。6.6.4.4柱顶与梁交接处，要留出缺口，缺口尺寸即为梁的高与宽（梁高以扣除平板厚度计算），并在缺口两侧及口底钉上衬口档，衬口档离缺口边的距离即为梁侧板及底板的厚度。梁、柱及其节点处模板组装详见附图。6.6.5楼板模板楼板模板亦采用18厚多层板。梁板模板的支撑体系采用早拆支撑体系，梁底架子采
8、用100OnmI间距的支撑，板底采用15001500mm间距的支撑。模板主龙骨采用100XlOOnIm木方，间距750,次龙骨采用48X3.5三钢管，间距750.模板使用前要刷脱模剂，拼缝处及有眼的地方用塑料带贴好，混凝土浇筑前拉通线调整梁和柱的位置，以免钢筋偏位，梁上预埋的安装玻璃墙及爬架的埋件要按设计位置固定，上下在同一直线上，梁内杂物一定要清理干净Q平板模板铺好后，应进行模板面标高的检查工作，如有不符，应进行调整Q由于施工周期加快，模板及支撑投入也增加，为满足施工进度及保证工程质量的需要，应用短跨支撑原理，采用养护支撑即在底板混凝土达到设计强度60%时，将混凝土的支撑由面支撑改为线支撑，
9、支点间距控制在2.3m以内，各立杆用水平杆纵横拉接，水平杆步距不大于1500mmo对于悬臂梁板，底板应支顶至混凝土强度达到IO0%时方可拆除模板。楼板模板的支撑详见附图。6.6.6楼梯模板楼梯模板底模采用多层板。施工前应根据实际层高放样，先安装休息平台梁模板，再安装楼梯模板斜楞，然后铺设楼梯底模，安装外帮侧模和踏步模板。安装模板时要特别注意斜向支柱（斜撑）的固定，防止浇筑混凝土时模板移动。6. 6.7模板计算6. 6.7.1楼板模板及早拆体系计算楼板模板以及模板早拆体系构成如附图。主栅:木方 100X100, 1=833 104mm4, W=167103mm3次栅：木方 IOoX50, 1=1
10、8010W, W=60103mm31面板：18mm 胶合板：I=TX10X18J4860m?W= n 10182=540mm3混凝土 C40： flk=2. 45Nmm2t=19. 5Nmm2E(,=3. 25 XlO1MP.(1)取板上IOmm为单元计算：q=(25 0.15103+2.0103) 0.01 = 65 N/mM =iql2 =O.()655(X)2 =2031 .25Nnunb =令=2%25 = 3.76 cr = 13.*. f = -77 = 整C 2 = O OO1 08m = 1. ImmJl 384E38410l486010,2次格栅：t7 = 0.5 (250.
11、18 IO3 +2.0 IO3) = 3.25/C2V/WT1M =2 =3.2515002 =914062 .5NZmm2 O 1Ob =船=畸黯= 15.23v = 32Nmm259_ 53.25.5tl()3384E/ - 38410,l 8010=0.0001 Om = 0. Xmm主栅:受力简图如右:F尸3.25X1.5=4.88(KN)M0=F1XO.5=2.44KNMa=2.44+(r=i4.61N/mm2=32N/mjr167l(y./=品(32-4q2)4.88。3 x.5(3xl .5? -4x0.52)241Oio8331O6=0.00007m = 0.07mm平板总的挠
12、度变形为f总二f+f2+f3=l.1+0.1+0.07=1.27mml4001500=3.75mm只留早拆支撑体系时：取支撑之间宽为150mm条带分析其受力图如下：当於浇筑2天后拆模时，根据Ri=&oR.=195=4.05N/加N111ZO该小梁的抗剪验算：V=0.07fcbh=0.074.05150165=7.03KNV1=l2X25X0.18X0.15X1.5+2.00.15X1.5X1/2=0.73KNVc验算其抗弯：Y31O153.970mmX一刃M-4050l50-/mfnM11=flcbx(ho-)=405015079(165孕)=6.021037VmmMqZ4/2=Xo675+0
13、.3)1.52103二274.22Nm=0.274XIO3KNnmMll验算其最大裂缝宽度：Ms=l.2Mq=1.20.274=0.328KNm由公式：SSs=卷=康阳总=14.88N/加由公式：。=1.1既=Ll韶微=T).290.4取=0.4ftk=1.75=0.364jV11三2Pet=O,5lixl8O=01140-=2N(27C+O1x号)=20.4f(2.7C+0.1)0.7=0.0077mm0.3wn故满足要求！验算板的挠度:2天龄期的弹性模量E：由公式瓦）=瓦,（1一侬）（耳,=3.25XUmpJt=2时：=325x（1e092卜0533XlO4MPa支撑上的木方挠度：其荷载：
14、5=251030.181.5=6750zw=0.000247 m = 0.25 mm5qI4_567501.54384E/3841O,o18O1O6板本身的挠度:q2=0.0975KNmI=七XbXh3=0.150183=0.0000729m45城59751.54nmrvi7fvi7力=r=0.0000+7m=0.047Hm2384E/3840.533IO100.73IO4f总=fI+f2=0.25+0.047=0.297mm嗡=0.000198F故取侧压力标准值为F1=51KNm2有效压头h=5124=2.1Om由于板墙厚度大于100rnm,需附加“倾倒混凝土时产生荷载”，附加范围为有效压头部分：424=0.17m4+4=8K
