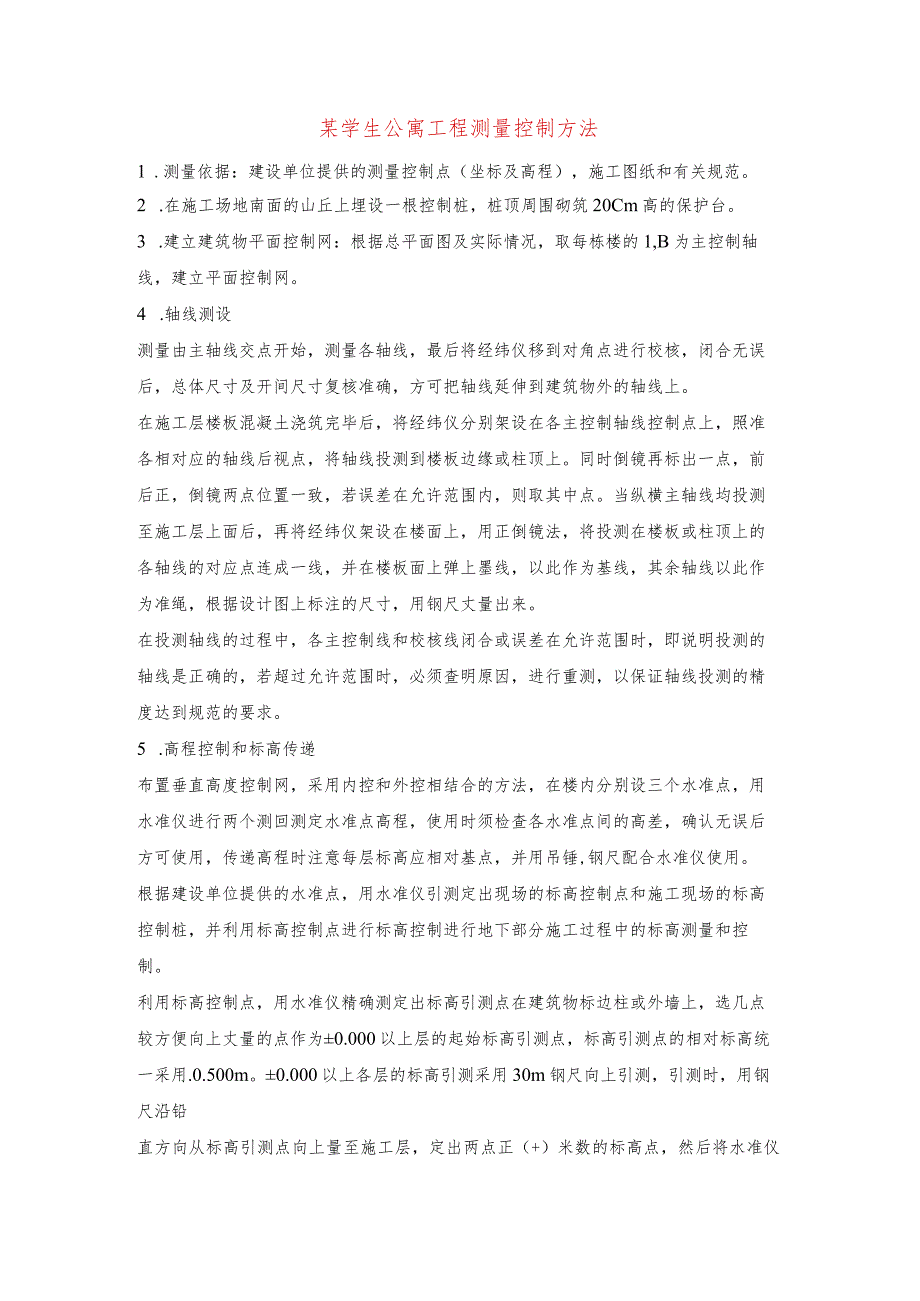

某学生公寓工程测量控制方法.docx_第1页
第1页 / 共2页

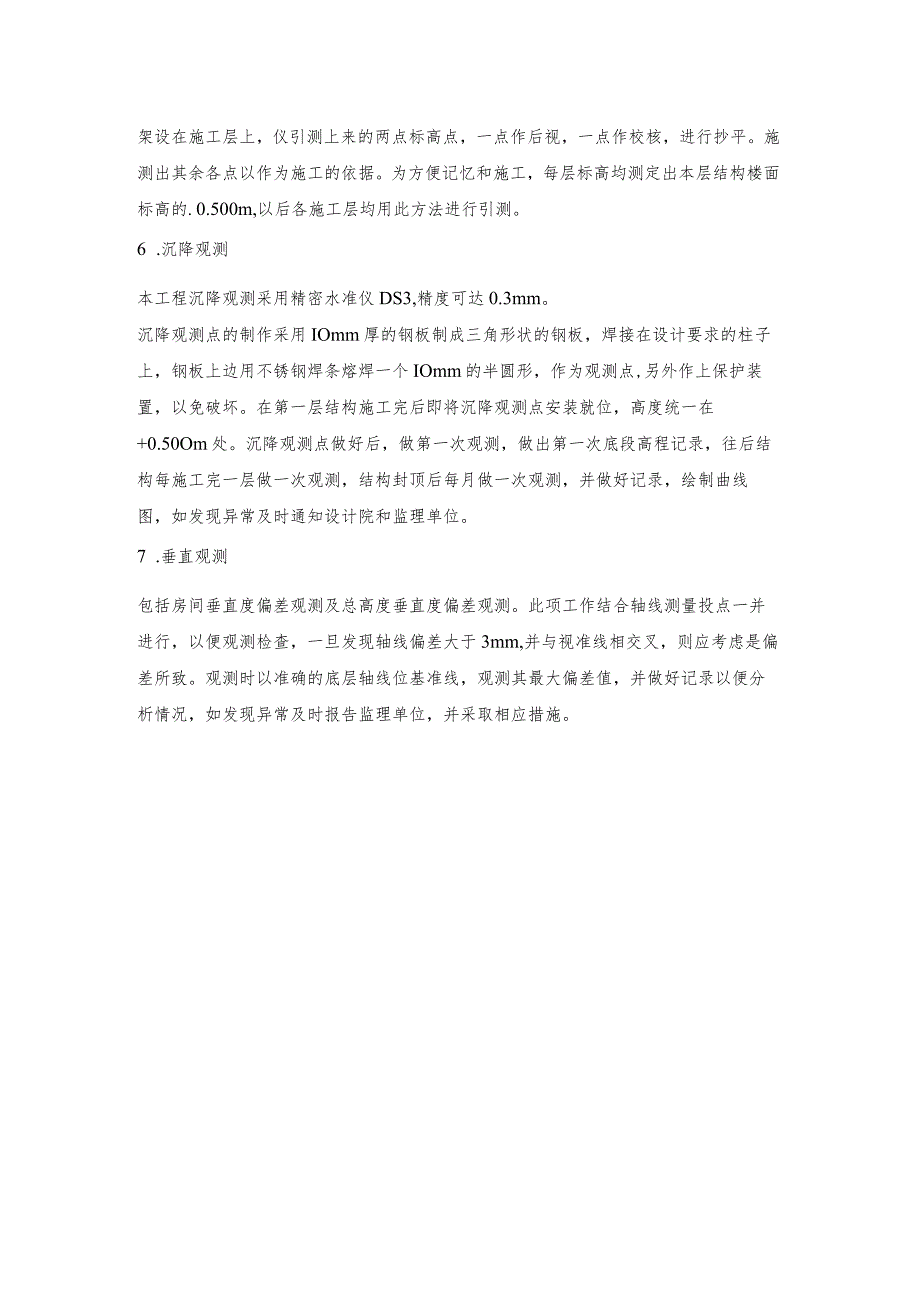

某学生公寓工程测量控制方法.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《某学生公寓工程测量控制方法.docx》由会员分享,可在线阅读,更多相关《某学生公寓工程测量控制方法.docx(2页珍藏版)》请在第壹文秘上搜索。

1、某学生公寓工程测量控制方法1 .测量依据:建设单位提供的测量控制点(坐标及高程),施工图纸和有关规范。2 .在施工场地南面的山丘上埋设一根控制桩,桩顶周围砌筑20Cm高的保护台。3 .建立建筑物平面控制网:根据总平面图及实际情况,取每栋楼的1,B为主控制轴线,建立平面控制网。4 .轴线测设测量由主轴线交点开始,测量各轴线,最后将经纬仪移到对角点进行校核,闭合无误后,总体尺寸及开间尺寸复核准确,方可把轴线延伸到建筑物外的轴线上。在施工层楼板混凝土浇筑完毕后,将经纬仪分别架设在各主控制轴线控制点上,照准各相对应的轴线后视点,将轴线投测到楼板边缘或柱顶上。同时倒镜再标出一点,前后正,倒镜两点位置一致

2、,若误差在允许范围内,则取其中点。当纵横主轴线均投测至施工层上面后,再将经纬仪架设在楼面上,用正倒镜法,将投测在楼板或柱顶上的各轴线的对应点连成一线,并在楼板面上弹上墨线,以此作为基线,其余轴线以此作为准绳,根据设计图上标注的尺寸,用钢尺丈量出来。在投测轴线的过程中,各主控制线和校核线闭合或误差在允许范围时,即说明投测的轴线是正确的,若超过允许范围时,必须查明原因,进行重测,以保证轴线投测的精度达到规范的要求。5 .高程控制和标高传递布置垂直高度控制网,采用内控和外控相结合的方法,在楼内分别设三个水准点,用水准仪进行两个测回测定水准点高程,使用时须检查各水准点间的高差,确认无误后方可使用,传递

3、高程时注意每层标高应相对基点,并用吊锤,钢尺配合水准仪使用。根据建设单位提供的水准点,用水准仪引测定出现场的标高控制点和施工现场的标高控制桩,并利用标高控制点进行标高控制进行地下部分施工过程中的标高测量和控制。利用标高控制点,用水准仪精确测定出标高引测点在建筑物标边柱或外墙上,选几点较方便向上丈量的点作为0.000以上层的起始标高引测点,标高引测点的相对标高统一采用.0.500m。0.000以上各层的标高引测采用30m钢尺向上引测,引测时,用钢尺沿铅直方向从标高引测点向上量至施工层,定出两点正(+)米数的标高点,然后将水准仪架设在施工层上,仪引测上来的两点标高点,一点作后视,一点作校核,进行抄

4、平。施测出其余各点以作为施工的依据。为方便记忆和施工,每层标高均测定出本层结构楼面标高的.0.500m,以后各施工层均用此方法进行引测。6 .沉降观测本工程沉降观测采用精密水准仪DS3,精度可达0.3mm。沉降观测点的制作采用IOmm厚的钢板制成三角形状的钢板,焊接在设计要求的柱子上,钢板上边用不锈钢焊条熔焊一个IOmm的半圆形,作为观测点,另外作上保护装置,以免破坏。在第一层结构施工完后即将沉降观测点安装就位,高度统一在+0.50Om处。沉降观测点做好后,做第一次观测,做出第一次底段高程记录,往后结构每施工完一层做一次观测,结构封顶后每月做一次观测,并做好记录,绘制曲线图,如发现异常及时通知设计院和监理单位。7 .垂直观测包括房间垂直度偏差观测及总高度垂直度偏差观测。此项工作结合轴线测量投点一并进行,以便观测检查,一旦发现轴线偏差大于3mm,并与视准线相交叉,则应考虑是偏差所致。观测时以准确的底层轴线位基准线,观测其最大偏差值,并做好记录以便分析情况,如发现异常及时报告监理单位,并采取相应措施。
