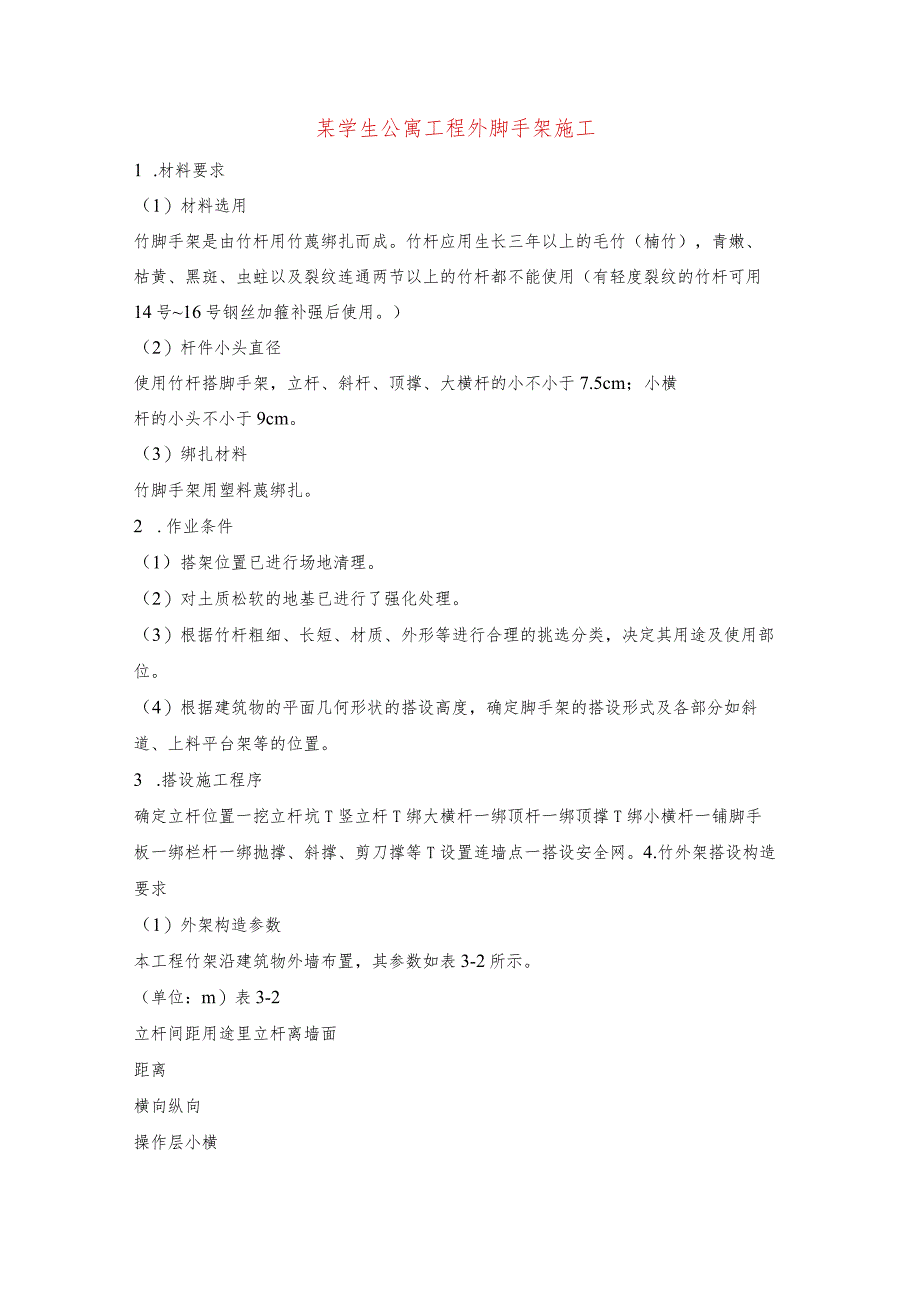

某学生公寓工程外脚手架施工.docx_第1页
第1页 / 共3页
某学生公寓工程外脚手架施工.docx_第2页
第2页 / 共3页
某学生公寓工程外脚手架施工.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《某学生公寓工程外脚手架施工.docx》由会员分享,可在线阅读,更多相关《某学生公寓工程外脚手架施工.docx(3页珍藏版)》请在第壹文秘上搜索。

1、某学生公寓工程外脚手架施工1 .材料要求(1)材料选用竹脚手架是由竹杆用竹蔑绑扎而成。竹杆应用生长三年以上的毛竹(楠竹),青嫩、枯黄、黑斑、虫蛀以及裂纹连通两节以上的竹杆都不能使用(有轻度裂纹的竹杆可用14号16号钢丝加箍补强后使用。)(2)杆件小头直径使用竹杆搭脚手架,立杆、斜杆、顶撑、大横杆的小不小于7.5cm;小横杆的小头不小于9cm。(3)绑扎材料竹脚手架用塑料蔑绑扎。2 .作业条件(1)搭架位置已进行场地清理。(2)对土质松软的地基已进行了强化处理。(3)根据竹杆粗细、长短、材质、外形等进行合理的挑选分类,决定其用途及使用部位。(4)根据建筑物的平面几何形状的搭设高度,确定脚手架的搭

2、设形式及各部分如斜道、上料平台架等的位置。3 .搭设施工程序确定立杆位置一挖立杆坑T竖立杆T绑大横杆一绑顶杆一绑顶撑T绑小横杆一铺脚手板一绑栏杆一绑抛撑、斜撑、剪刀撑等T设置连墙点一搭设安全网。4.竹外架搭设构造要求(1)外架构造参数本工程竹架沿建筑物外墙布置,其参数如表3-2所示。(单位:m)表3-2立杆间距用途里立杆离墙面距离横向纵向操作层小横杆间距大横杆步距小横杆挑向墙面的悬臂砌筑0.45).51.0-1.21.20.751.20.4装饰0.45).50.81.01.51.01.51.80.350.40(2)搭设操作要点1)基底处理:脚手架的立杆、抛撑和最下一步斜撑的底端均要埋入地下。埋

3、设深度视土质情况而定,一般立杆埋深应不小于50cm,抛撑和斜撑埋深2030cm0埋杆时应先将坑底夯实,并垫以砖石块,以防下沉。回填土必须分层夯实,并作成土墩,防止积水。2)立杆:立杆先竖里排两端头的立杆,再立中间立杆,外排立杆照里排立杆依次进行。立杆立好后,应纵向成行,横向成方,杆身垂直。立杆弯曲时,其弯曲面应顺纵向方向。即不能朝墙面也不能背墙面,以保证大横杆与立杆接触良好。相邻两杆的接头应错开一步架。接头的搭接长度,均应跨两根横杆并不小于1.5m,绑扎不少于3道。为了使接长后的立杆重心在一条垂直线上,搭接头的方向应互相错开,而且要大头朝下,小头朝上,上下垂直,保持重心平衡。3)大横杆:脚手架

4、两端大横杆的大头应朝外。绑扎第一步架的大横杆时,应检查立杆是否埋正、埋牢。同一步架的大横杆大头朝向应一致,上下相邻两步架的大横杆大头朝向应相反,以增强脚手架的稳定性。大横杆一般应绑在立杆里侧,力求做到平直;两杆接头应置于立杆处,并使小头压在大头上。搭接长度:竹杆应跨两根立杆并且不小于2m,绑扎不少于3道。接头位置要上下里外错开,即同一步架里外两根大横杆的接头,不宜在同一跨间内,上下相邻的两根大横杆的接头也应错开一根立杆(见立杆和横杆接头布置图)。4)小横杆绑在大横杆上,靠立杆的小横杆则宜绑在立杆上。双排脚手架的小横杆,靠墙的一端应离开墙515cm,小横杆伸出立杆部分不应小于30cm。5)剪刀撑

5、:剪刀撑设置在脚手架的外侧,是与地面成45。60。的交叉杆件,从下至上与脚手架其他杆件同步搭设。杆件的交叉点要互相绑扎,与立杆相交处的绑扎点的间距不得大于4.5m。脚手架的端头、转角和中间每隔IOm设置一道剪刀撑,宽度为4倍立杆纵距。可以根据需要设置间断式剪刀撑或纵向连续式剪刀撑,剪刀撑的最大跨度不得超过4倍的立杆纵距,剪刀撑的斜杆底脚埋入土中深度不得小于0.3m。脚手架搭设至三步以上时,即应绑设栏杆、挡脚板、抛撑、斜撑等。6)连墙杆:连墙杆设备在立杆与横杆交点附近,将脚手架连接在建筑物上,连接处即承受拉力也在承受压力。两排连墙杆的垂直距离为23步架高,但不大于4m,两排连墙杆的水平距离不大于

6、4倍立杆纵距。转角的两侧立杆和顶排架必须设置连墙杆随搭架随即设置连墙点与墙牢固锚拉。7)脚手板:脚手板铺设在小横杆上。操作层脚手板必须满铺,每块脚手板用钢丝或竹箧绑扎牢固。对头铺设的脚手板搭必须在小横杆上,板脚手板端伸出小横杆的长度为I(MM50mm,靠墙边的脚手板离开墙面120150mm08)特殊部位的处理:过门洞时,可挑空12根立杆,并将悬空的立杆用斜杆逐根连接,使荷载分布到两侧立杆上。9)绑扎注意事项在立杆与大横杆、小横杆的相交处,宜绑扎对角的两个扣,剪刀撑、斜撑、抛撑与立杆相交处仅绑一个扣。在根杆子相交时,不能同时绑三根,应每两根一绑。在杆件相交处绑扎卷扣时要注意杆件的跷向,采用跷箍绑扎法。扎箓每缠绕二圈必须收紧一次,每扣应用双箓缠绕46圈。
