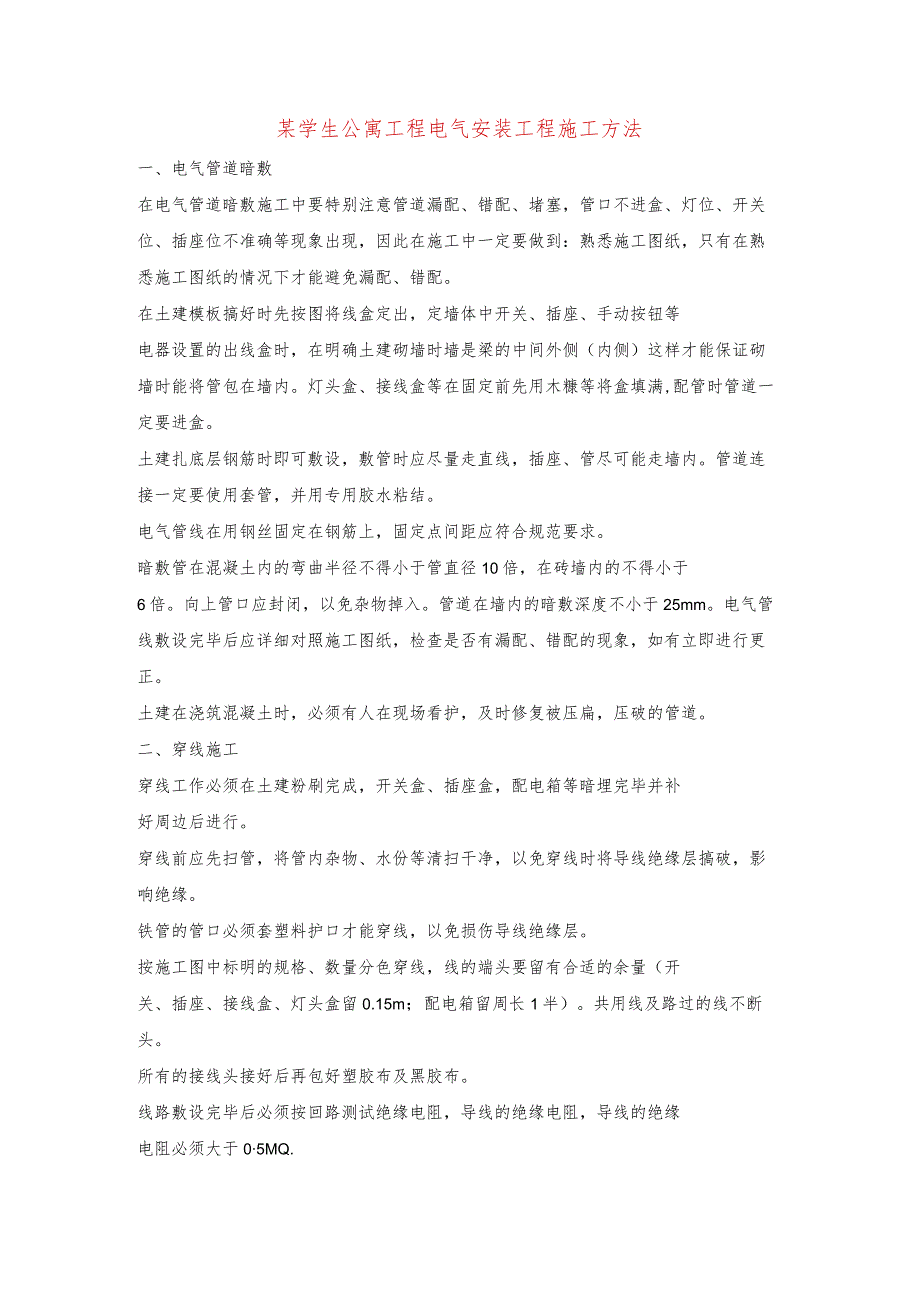

1、某学生公寓工程电气安装工程施工方法一、电气管道暗敷在电气管道暗敷施工中要特别注意管道漏配、错配、堵塞，管口不进盒、灯位、开关位、插座位不准确等现象出现，因此在施工中一定要做到：熟悉施工图纸，只有在熟悉施工图纸的情况下才能避免漏配、错配。在土建模板搞好时先按图将线盒定出，定墙体中开关、插座、手动按钮等电器设置的出线盒时，在明确土建砌墙时墙是梁的中间外侧（内侧）这样才能保证砌墙时能将管包在墙内。灯头盒、接线盒等在固定前先用木糠等将盒填满,配管时管道一定要进盒。土建扎底层钢筋时即可敷设，敷管时应尽量走直线，插座、管尽可能走墙内。管道连接一定要使用套管，并用专用胶水粘结。电气管线在用钢丝固定在钢筋上，
2、固定点间距应符合规范要求。暗敷管在混凝土内的弯曲半径不得小于管直径10倍，在砖墙内的不得小于6倍。向上管口应封闭，以免杂物掉入。管道在墙内的暗敷深度不小于25mm。电气管线敷设完毕后应详细对照施工图纸，检查是否有漏配、错配的现象，如有立即进行更正。土建在浇筑混凝土时，必须有人在现场看护，及时修复被压扁，压破的管道。二、穿线施工穿线工作必须在土建粉刷完成，开关盒、插座盒，配电箱等暗埋完毕并补好周边后进行。穿线前应先扫管，将管内杂物、水份等清扫干净，以免穿线时将导线绝缘层搞破，影响绝缘。铁管的管口必须套塑料护口才能穿线，以免损伤导线绝缘层。按施工图中标明的规格、数量分色穿线，线的端头要留有合适的余
3、量（开关、插座、接线盒、灯头盒留0.15m；配电箱留周长1半）。共用线及路过的线不断头。所有的接线头接好后再包好塑胶布及黑胶布。线路敷设完毕后必须按回路测试绝缘电阻，导线的绝缘电阻，导线的绝缘电阻必须大于05MQ.三、电缆敷设敷设电缆前先用IoOoV摇表测量电缆绝缘电阻，电阻不得小IMQ,详细检查电缆的外观有无扭曲，绝缘层有无破损等现象。用电缆架将电缆盘架起来，按施工图的规格，先放长距离的，集中的电缆；后放短距离的，分散的电缆。电缆的敷设过程中应顺直，不得有绞拧、护层断裂和表面严重划伤等缺陷，电缆弯曲时弯曲半径大于其直径的10倍。弯曲电缆在每个支架上都在用电缆卡固定，水平段在电缆首、末两端、转
4、角处用电缆卡固定，并排列整齐。电缆头制作必须封闭严密。绝缘带包扎应严密，均匀。三叉口包扎美观、一致。电缆头固定要牢固可靠，相序正确。电缆的起点、终点、楼层、隔层要挂电缆牌，注明电缆的回路、起点、终点及电缆的规格等。四、灯具、开关、插座安装灯具、开关、插座安装在土建装修完毕后进行。安装前先检查灯具、开关、插座的型号，规格是否与施工图一致，有无损坏，附件、配件是否齐全等。灯具安装位置要正确，相同房间的安装位置应统一。灯具安装要平正，成排灯具的中心偏差不得超过5mm以内，吸顶式灯具要紧贴在天花板面。灯具安装要牢固可靠，吸顶灯要用胶塞及32mm木螺钉固定，并不得少于两个固定点。暗开关、暗插座的安装位置

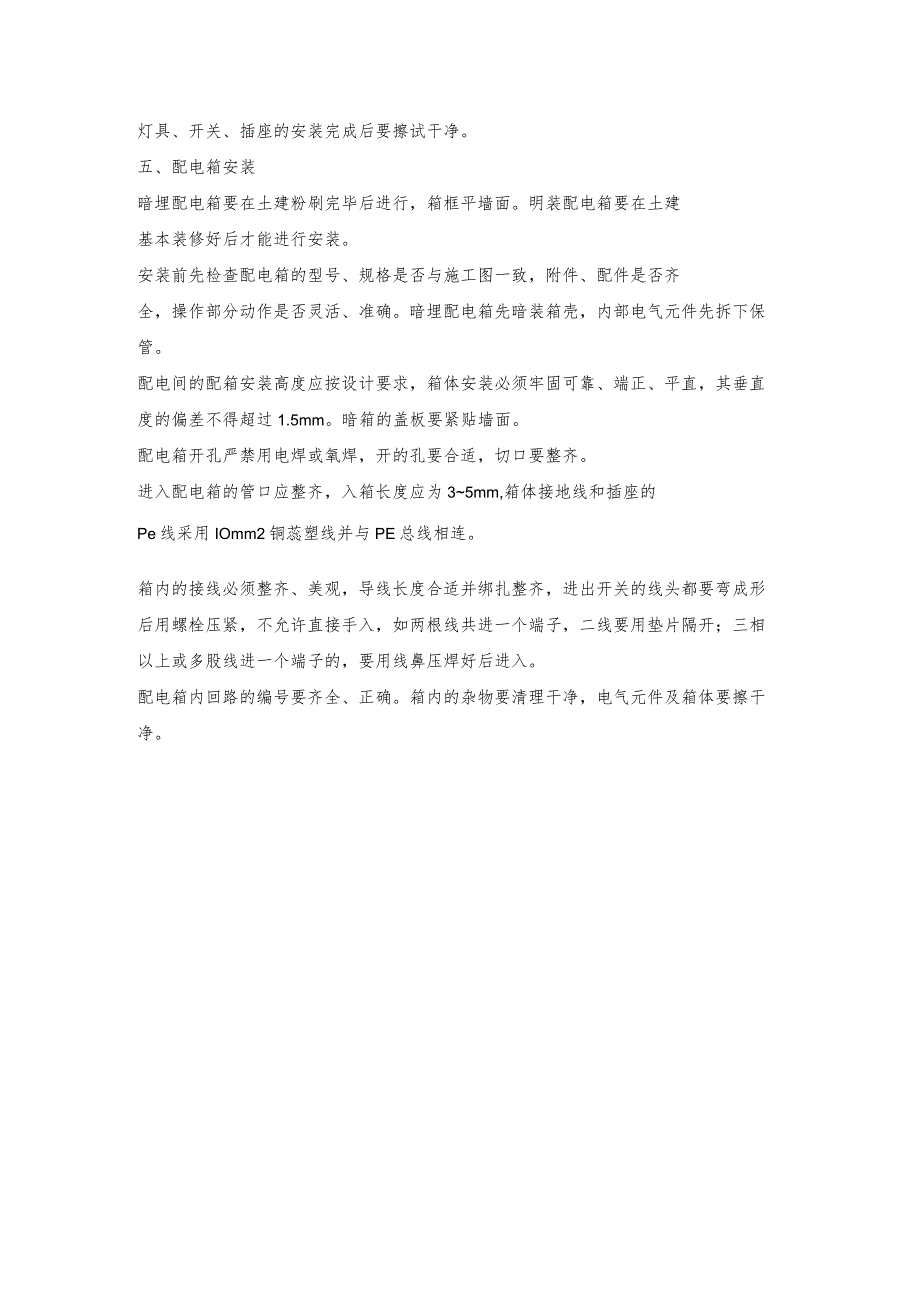

5、要正确，暗盒在预埋时要与墙面相平，也不应埋得太深，最好控制在Iomm以内。成排并列安装的高低差不得大于0.5mm,同一室内的高低差不得大于5mm。暗开关安装高度按设计要求，装在门边的，则应距门框为150200mm,板面端正，并紧贴墙面。开关在断相线，开断方向一致，按上为开，按下为断。插座安装高度按设计要求。暗插座的接线要正确，单相为：面对插座，右边为相线，左边为零线，上方为保护地线（二孔的右相左零）；三相为：面对插座左、下、右为相线，上为保护线，接线不得接错。暗开关、暗插座安装要平正牢固，其垂直度偏差不得大于0.5mm,二个固定螺栓均应上紧。灯具、开关、插座的安装完成后要擦试干净。五、配电箱安
6、装暗埋配电箱要在土建粉刷完毕后进行，箱框平墙面。明装配电箱要在土建基本装修好后才能进行安装。安装前先检查配电箱的型号、规格是否与施工图一致，附件、配件是否齐全，操作部分动作是否灵活、准确。暗埋配电箱先暗装箱壳，内部电气元件先拆下保管。配电间的配箱安装高度应按设计要求，箱体安装必须牢固可靠、端正、平直，其垂直度的偏差不得超过1.5mm。暗箱的盖板要紧贴墙面。配电箱开孔严禁用电焊或氧焊，开的孔要合适，切口要整齐。进入配电箱的管口应整齐，入箱长度应为35mm,箱体接地线和插座的Pe线采用IOmm2铜蕊塑线并与PE总线相连。箱内的接线必须整齐、美观，导线长度合适并绑扎整齐，进出开关的线头都要弯成形后用螺栓压紧，不允许直接手入，如两根线共进一个端子，二线要用垫片隔开；三相以上或多股线进一个端子的，要用线鼻压焊好后进入。配电箱内回路的编号要齐全、正确。箱内的杂物要清理干净，电气元件及箱体要擦干净。
