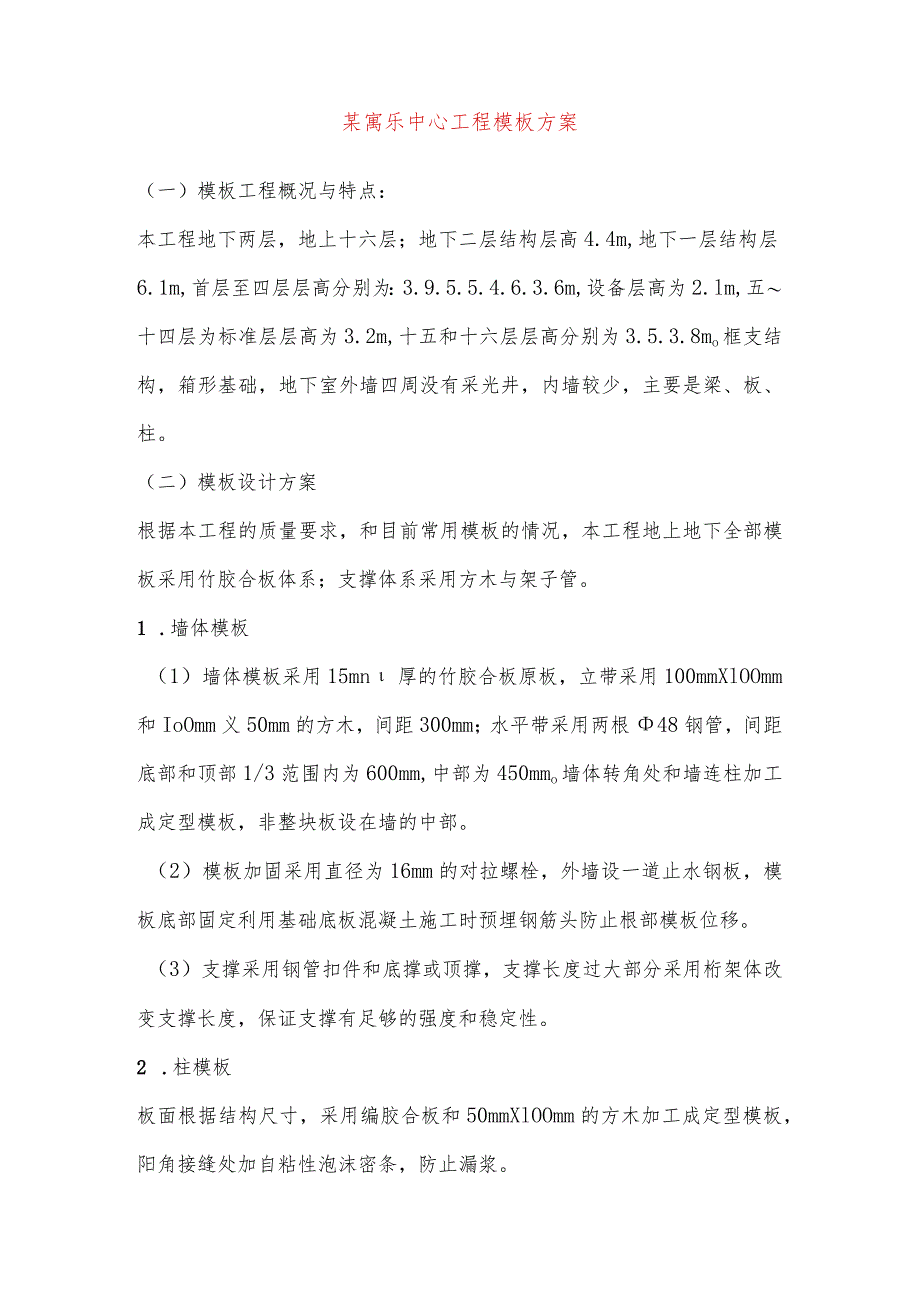

1、某寓乐中心工程模板方案(一)模板工程概况与特点:本工程地下两层,地上十六层;地下二层结构层高4.4m,地下一层结构层6.1m,首层至四层层高分别为:3.9.5.5.4.6.3.6m,设备层高为2.lm,五十四层为标准层层高为3.2m,十五和十六层层高分别为3.5.3.8mo框支结构,箱形基础,地下室外墙四周没有采光井,内墙较少,主要是梁、板、柱。(二)模板设计方案根据本工程的质量要求,和目前常用模板的情况,本工程地上地下全部模板采用竹胶合板体系;支撑体系采用方木与架子管。1 .墙体模板(1)墙体模板采用15mn厚的竹胶合板原板,立带采用100mmXlOOmm和IoOmm义50mm的方木,间距3

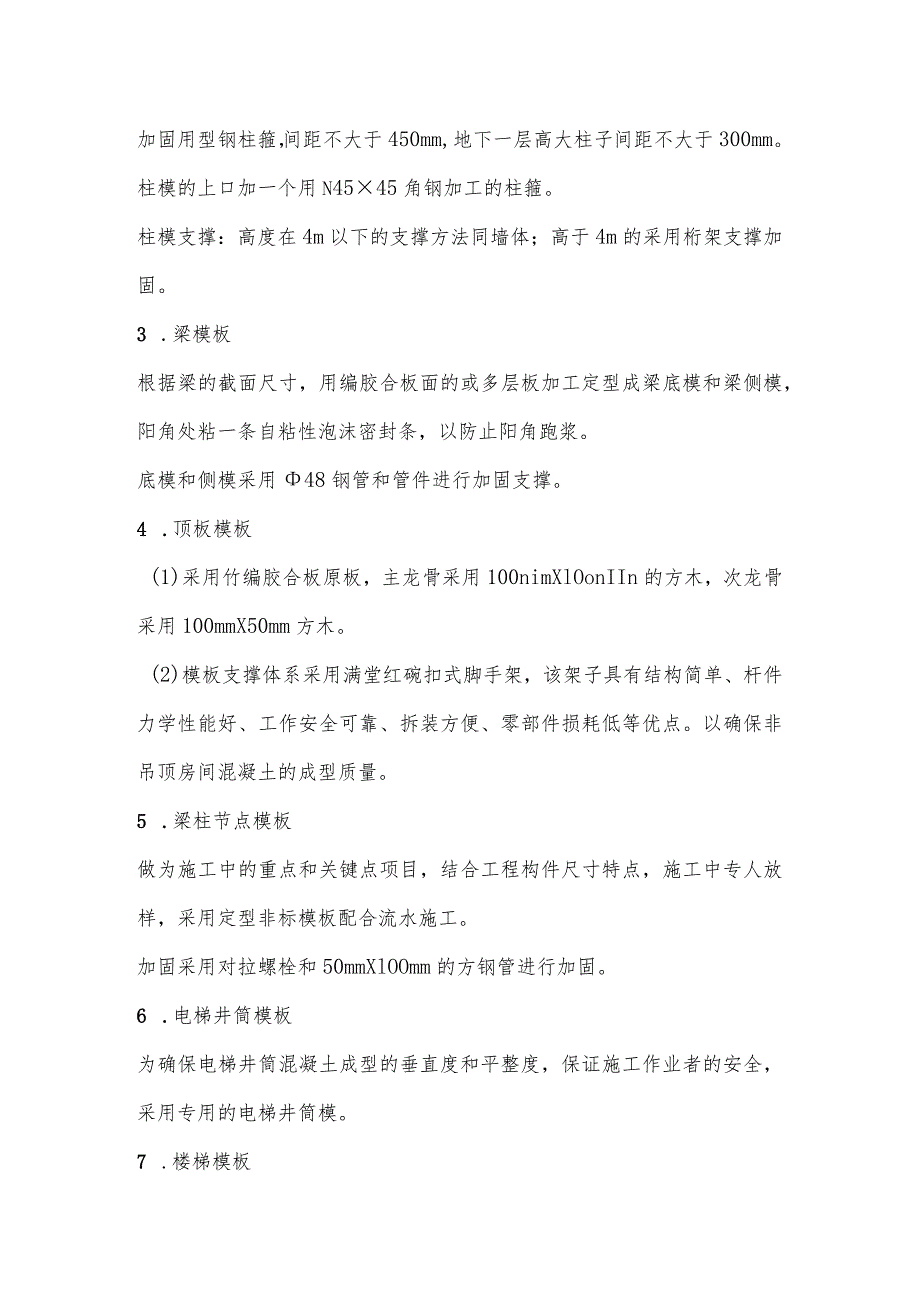

2、00mm;水平带采用两根48钢管,间距底部和顶部1/3范围内为600mm,中部为450mmo墙体转角处和墙连柱加工成定型模板,非整块板设在墙的中部。(2)模板加固采用直径为16mm的对拉螺栓,外墙设一道止水钢板,模板底部固定利用基础底板混凝土施工时预埋钢筋头防止根部模板位移。(3)支撑采用钢管扣件和底撑或顶撑,支撑长度过大部分采用桁架体改变支撑长度,保证支撑有足够的强度和稳定性。2 .柱模板板面根据结构尺寸,采用编胶合板和50mmXlOOmm的方木加工成定型模板,阳角接缝处加自粘性泡沫密条,防止漏浆。加固用型钢柱箍,间距不大于450mm,地下一层高大柱子间距不大于300mm。柱模的上口加一个用
3、N4545角钢加工的柱箍。柱模支撑:高度在4m以下的支撑方法同墙体;高于4m的采用桁架支撑加固。3 .梁模板根据梁的截面尺寸,用编胶合板面的或多层板加工定型成梁底模和梁侧模,阳角处粘一条自粘性泡沫密封条,以防止阳角跑浆。底模和侧模采用48钢管和管件进行加固支撑。4 .顶板模板(1)采用竹编胶合板原板,主龙骨采用100nimXlOonIIn的方木,次龙骨采用100mmX50mm方木。(2)模板支撑体系采用满堂红碗扣式脚手架,该架子具有结构简单、杆件力学性能好、工作安全可靠、拆装方便、零部件损耗低等优点。以确保非吊顶房间混凝土的成型质量。5 .梁柱节点模板做为施工中的重点和关键点项目,结合工程构件

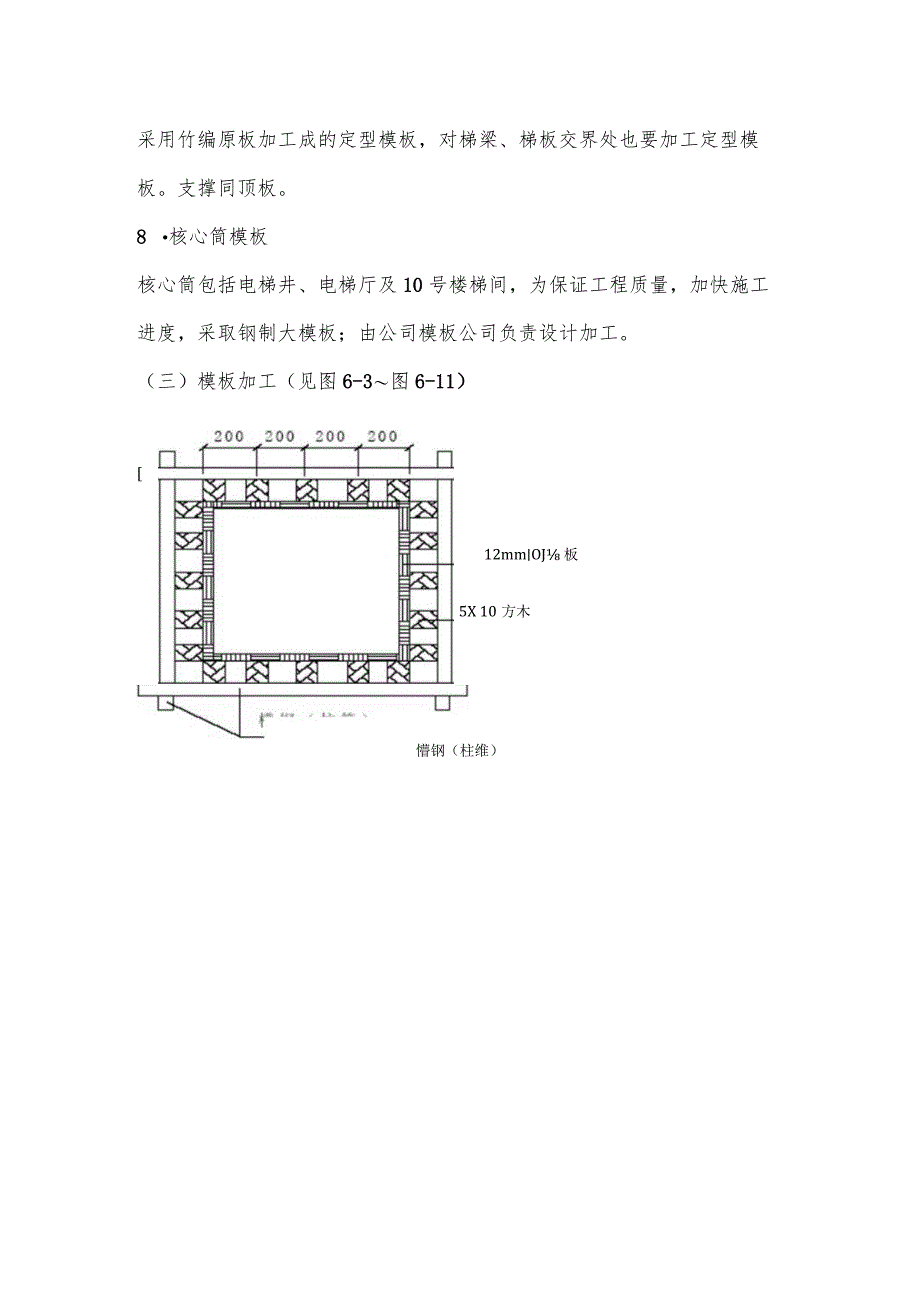

4、尺寸特点,施工中专人放样,采用定型非标模板配合流水施工。加固采用对拉螺栓和50mmXlOOmm的方钢管进行加固。6 .电梯井筒模板为确保电梯井筒混凝土成型的垂直度和平整度,保证施工作业者的安全,采用专用的电梯井筒模。7 .楼梯模板采用竹编原板加工成的定型模板,对梯梁、梯板交界处也要加工定型模板。支撑同顶板。8 核心筒模板核心筒包括电梯井、电梯厅及10号楼梯间,为保证工程质量,加快施工进度,采取钢制大模板;由公司模板公司负责设计加工。(三)模板加工(见图6-3图6-11)12mmOJ 板5X 10方木懵钢(柱维)定型柱模图梁柱节点处用竹编原板加工成异型模板图6-4梁柱节点图50100JF*50X100方木图6-7地下室墙体模板图拆模状态图6-9电梯井筒模板剖面示意图1、支撑架采用碗扣式脚手架、配备可调底座、可调托撑;2、在梁下方横杆长度不符合模数时,则用普通钢管扣件代替;图6T0梁板支撑示意图图6-11大模板搭设示意图(四)模板工程的重点和难点(见表6-2)表6-2模板工程的重点和难点序号质量通病预防措施负责人1模板拼缝不严,漏浆模板加工成企口型,接缝处粘密封条。2混凝土粘模设专人刷脱膜剂。
