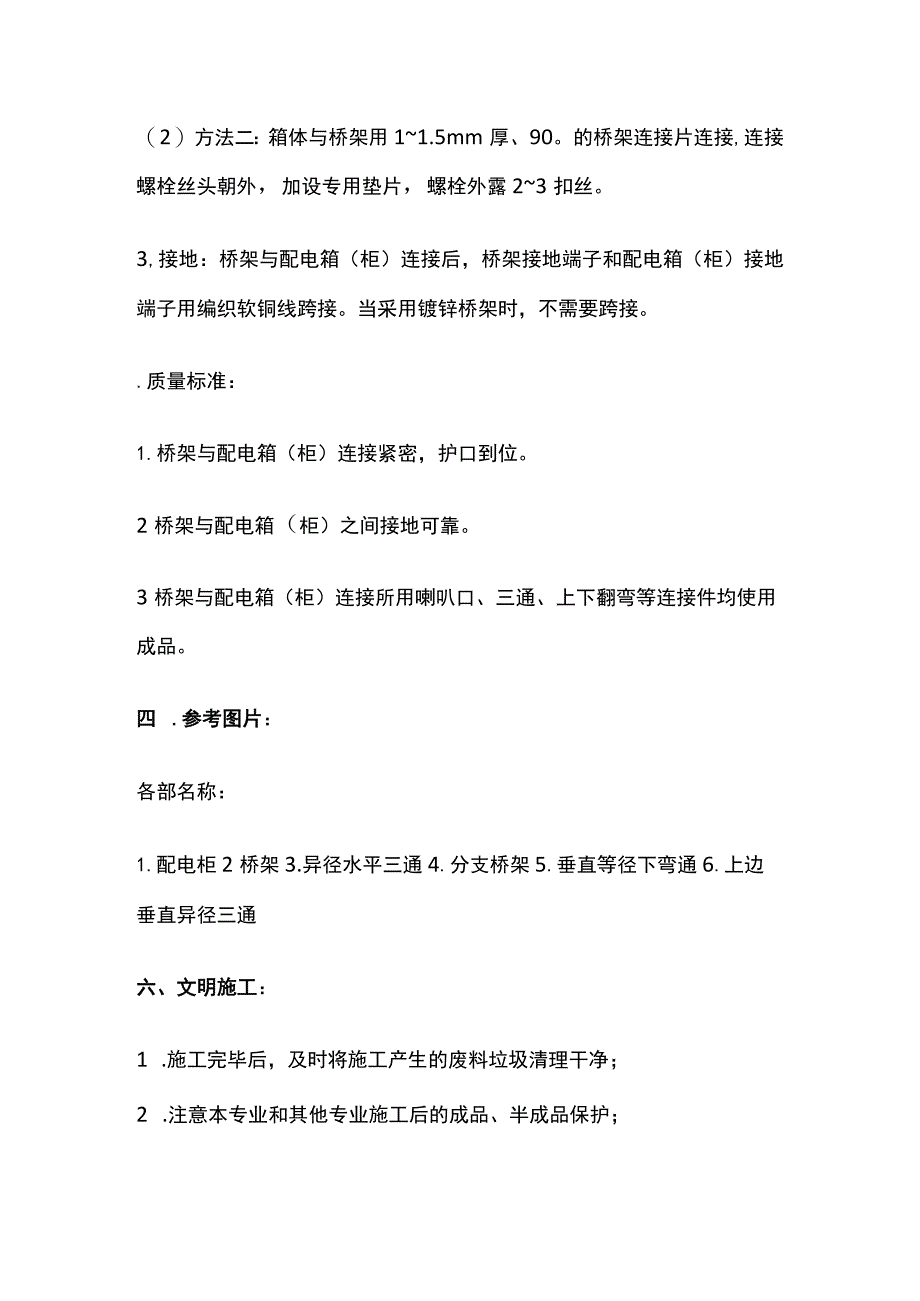

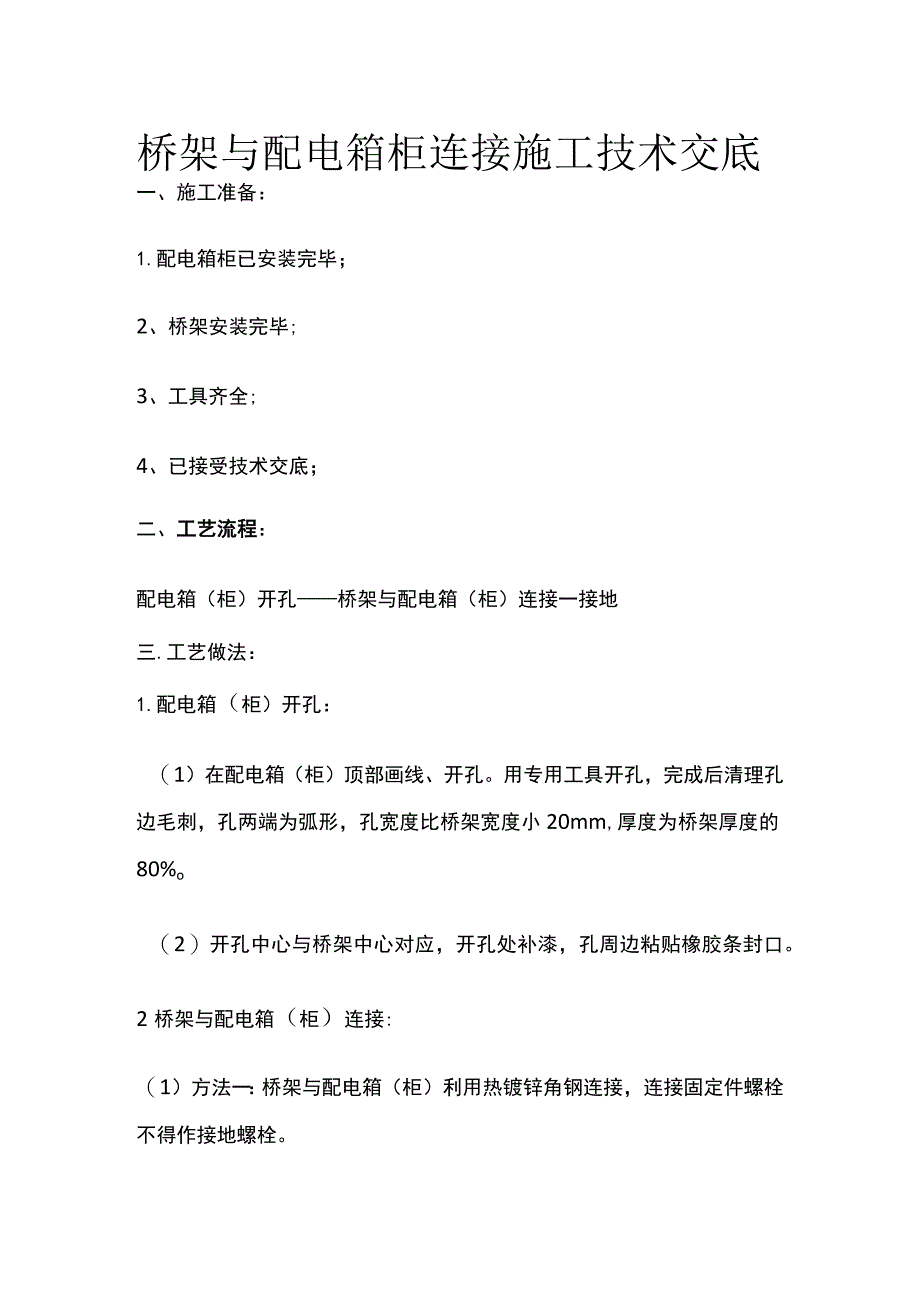

1、桥架与配电箱柜连接施工技术交底一、施工准备：1.配电箱柜已安装完毕；2、桥架安装完毕;3、工具齐全;4、已接受技术交底；二、工艺流程：配电箱（柜）开孔桥架与配电箱（柜）连接一接地三.工艺做法：1.配电箱（柜）开孔：（1）在配电箱（柜）顶部画线、开孔。用专用工具开孔，完成后清理孔边毛刺，孔两端为弧形，孔宽度比桥架宽度小20mm,厚度为桥架厚度的80%o（2）开孔中心与桥架中心对应，开孔处补漆，孔周边粘贴橡胶条封口。2桥架与配电箱（柜）连接:（1）方法一：桥架与配电箱（柜）利用热镀锌角钢连接，连接固定件螺栓不得作接地螺栓。（2）方法二：箱体与桥架用11.5mm厚、90。的桥架连接片连接,连接螺栓丝

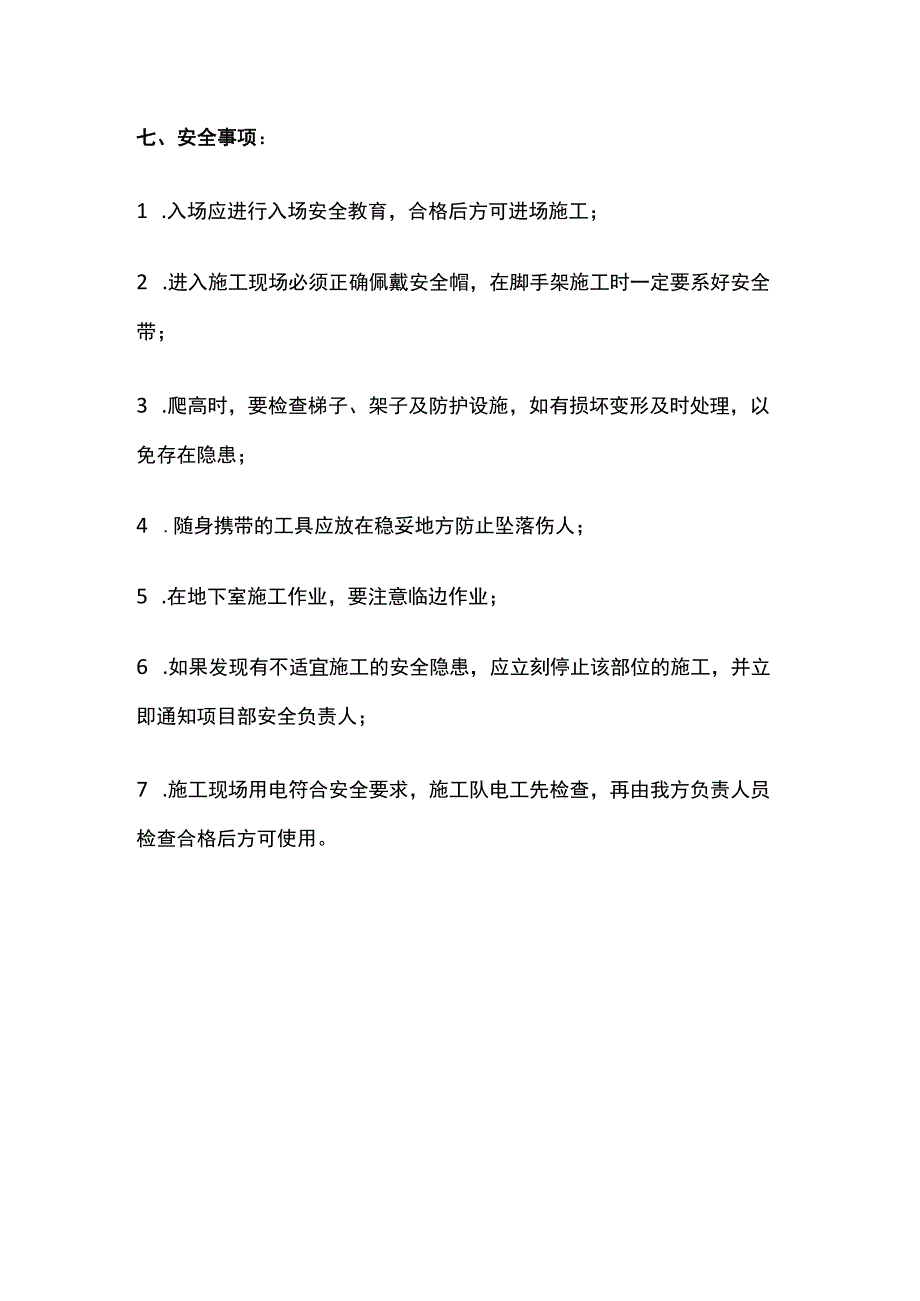

2、头朝外，加设专用垫片，螺栓外露23扣丝。3,接地：桥架与配电箱（柜）连接后，桥架接地端子和配电箱（柜）接地端子用编织软铜线跨接。当采用镀锌桥架时，不需要跨接。.质量标准：1.桥架与配电箱（柜）连接紧密，护口到位。2桥架与配电箱（柜）之间接地可靠。3桥架与配电箱（柜）连接所用喇叭口、三通、上下翻弯等连接件均使用成品。四 .参考图片：各部名称：1.配电柜2桥架3.异径水平三通4.分支桥架5.垂直等径下弯通6.上边垂直异径三通六、文明施工：1 .施工完毕后，及时将施工产生的废料垃圾清理干净；2 .注意本专业和其他专业施工后的成品、半成品保护；七、安全事项：1 .入场应进行入场安全教育，合格后方可进场施工；2 .进入施工现场必须正确佩戴安全帽，在脚手架施工时一定要系好安全带；3 .爬高时，要检查梯子、架子及防护设施，如有损坏变形及时处理，以免存在隐患；4 .随身携带的工具应放在稳妥地方防止坠落伤人；5 .在地下室施工作业，要注意临边作业；6 .如果发现有不适宜施工的安全隐患，应立刻停止该部位的施工，并立即通知项目部安全负责人；7 .施工现场用电符合安全要求，施工队电工先检查，再由我方负责人员检查合格后方可使用。
