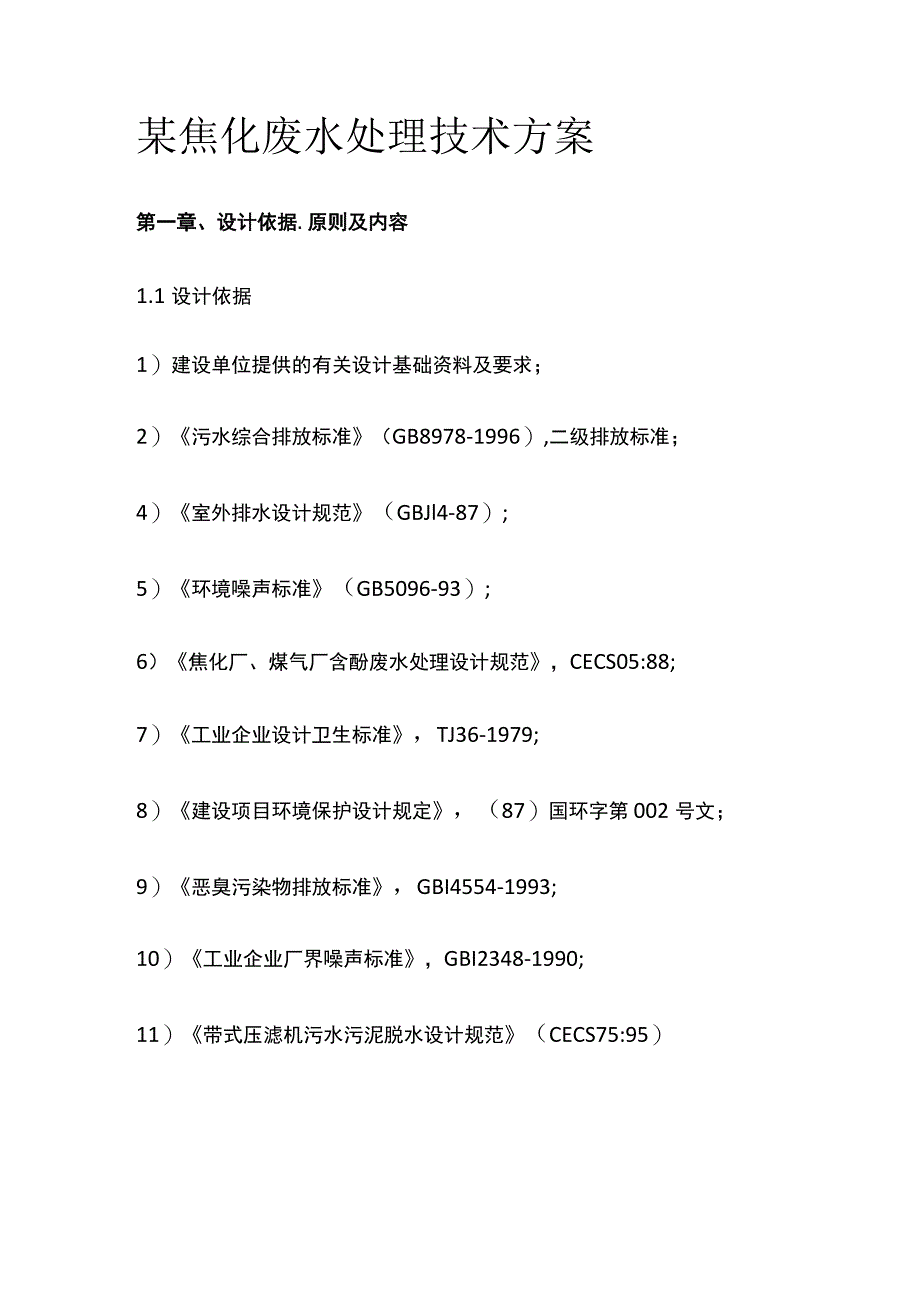

1、某焦化废水处理技术方案第一章、设计依据.原则及内容1.1设计依据1）建设单位提供的有关设计基础资料及要求；2）污水综合排放标准（GB8978-1996）,二级排放标准；4）室外排水设计规范（GBJl4-87）;5）环境噪声标准（GB5096-93）;6）焦化厂、煤气厂含酚废水处理设计规范，CECS05:88;7）工业企业设计卫生标准，TJ36-1979;8）建设项目环境保护设计规定，（87）国环字第002号文；9）恶臭污染物排放标准，GBI4554-1993;10）工业企业厂界噪声标准，GBI2348-1990;11）带式压滤机污水污泥脱水设计规范（CECS75:95）12）鼓风曝气系统设计规

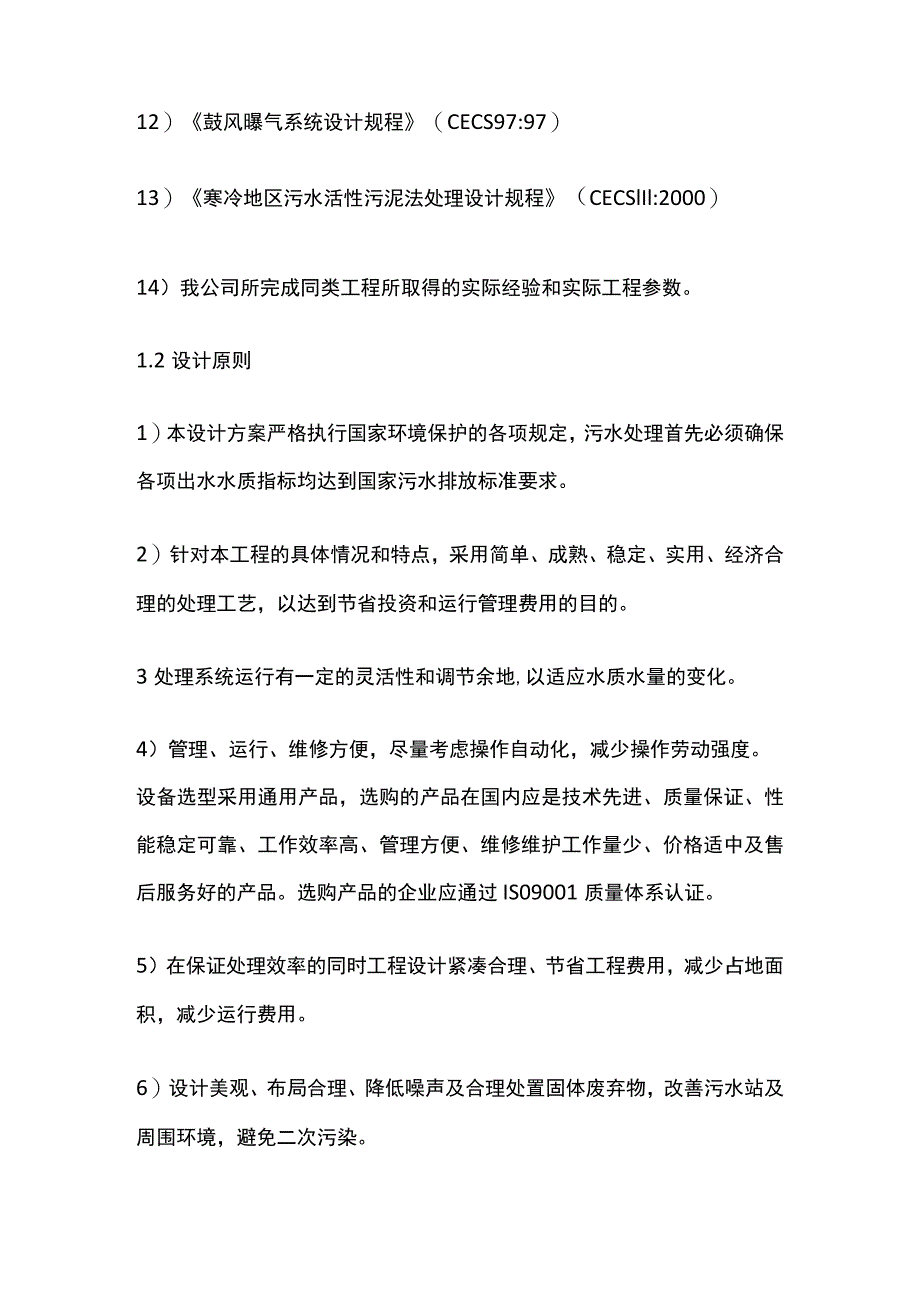

2、程（CECS97:97）13）寒冷地区污水活性污泥法处理设计规程（CECSlIl:2000）14）我公司所完成同类工程所取得的实际经验和实际工程参数。1.2设计原则1）本设计方案严格执行国家环境保护的各项规定，污水处理首先必须确保各项出水水质指标均达到国家污水排放标准要求。2）针对本工程的具体情况和特点，采用简单、成熟、稳定、实用、经济合理的处理工艺，以达到节省投资和运行管理费用的目的。3处理系统运行有一定的灵活性和调节余地,以适应水质水量的变化。4）管理、运行、维修方便，尽量考虑操作自动化，减少操作劳动强度。设备选型采用通用产品，选购的产品在国内应是技术先进、质量保证、性能稳定可靠、工作效率

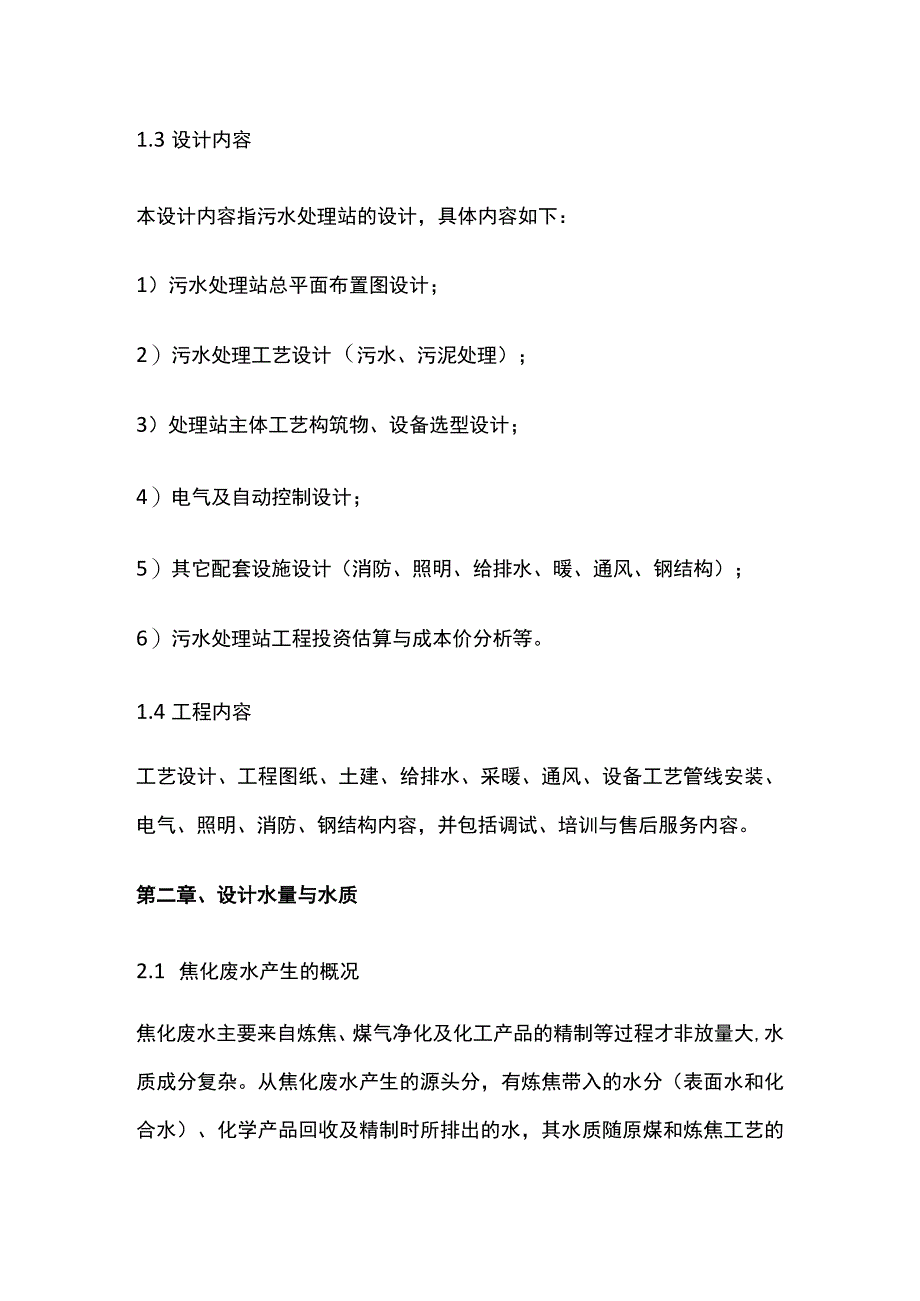

3、高、管理方便、维修维护工作量少、价格适中及售后服务好的产品。选购产品的企业应通过IS09001质量体系认证。5）在保证处理效率的同时工程设计紧凑合理、节省工程费用，减少占地面积，减少运行费用。6）设计美观、布局合理、降低噪声及合理处置固体废弃物，改善污水站及周围环境，避免二次污染。1.3设计内容本设计内容指污水处理站的设计，具体内容如下：1）污水处理站总平面布置图设计；2）污水处理工艺设计（污水、污泥处理）；3）处理站主体工艺构筑物、设备选型设计；4）电气及自动控制设计；5）其它配套设施设计（消防、照明、给排水、暖、通风、钢结构）；6）污水处理站工程投资估算与成本价分析等。1.4工程内容工艺设
4、计、工程图纸、土建、给排水、采暖、通风、设备工艺管线安装、电气、照明、消防、钢结构内容，并包括调试、培训与售后服务内容。第二章、设计水量与水质2.1 焦化废水产生的概况焦化废水主要来自炼焦、煤气净化及化工产品的精制等过程才非放量大,水质成分复杂。从焦化废水产生的源头分，有炼焦带入的水分（表面水和化合水）、化学产品回收及精制时所排出的水，其水质随原煤和炼焦工艺的不同而变化。剩余氨水及煤气净化和化学产品精制过程中的工艺介质分离水属于高浓度焦化废水；对于焦油蒸储和酚精制蒸储中，分离出来的某些高浓度有机污水，因其中含有大量不可再生和生物难降解的物质,一般要送焦油车间管式焚烧炉焚烧;煤气净化和产品精制过
5、程中，从工艺介质中分离出来的其他高浓度污水要与剩余氨水混合，经蒸氨后以蒸氨废水的形式排出，送焦化厂污水处理站处理。2.2 设计水量工程分两期进行，本次设计包括两期共用建筑物、构筑物和设施，并规划出二期平面图。本次投标主要为一期内容，设计处理水量65m3ho2.3 原水水质项种水量进水水质目类（m3/h）焦蒸30COD：pH：鼠化物：5000mg17-820mgl700mgl200mg化氨酚：氨氮：SS：K100mgKlOOmg/1废废石油类：水水终3冷水生2活污水粗3苯分离水甲生3.84COD:SS:350mg1200mgl醇活废污水水甲1COD:S2864mg120mgl醇4S:甲200mg
6、l精醇浓W度：废水生2COD:S500mg130mg13产S:甲50mg/1车醇浓间度：地面冲洗水二工6COD:石油类：65mg128mgL甲艺酸废废水水序号项目出水水质(mgL)1CODcr1502氟化物0.53酚0.54氨氮255SS706石油类107PH69说明:出水水质按污水综合排放标准(GB8978-1996)二级标准执行。第三章、工艺流程设计3.1 水量及水质分析焦化废水和甲醇废水污染物种类繁多，成分复杂，从废水水质来看，处理难度较大的是焦化废水，其特点是：1、水量比较稳定，水质则因煤质不同、产品不同及加工艺不同而异；2、废水中有机物质多，多环芳煌多，大分子物质多。有机物质中酚、苯
7、类、有机氮类、蔡等。无机物中浓度比较高的物质有：NH3-N、SCN-笺3、废水中COD较高，可生化性差，属可生化较难降解废水；4、焦化废水中氨氮含量较高。如不增设脱氮处理，难于达到排放要求。3.2 污水处理工艺流程选择3.2.1 选择思路根据上述进出水水量水质情况，我方考虑污水处理工艺的选择必须依照如下思路：(1)根据本工程污水的水量和水质，总体思路采用较成熟可靠的处理工艺；(2)采用有效的预处理措施，提高废水的可生化性，降低运行成本。(3)工艺流程简捷、工程造价低、运行经济、便于管理。3.2.2 工艺流程选择从废水水质指标来看，此废水宜采用物化+生化+物化的处理工艺。物化处理的主要彳壬务是去
8、除氧化物、硫化物和油类，保障生化处理的正常进行；生化处理的主要任务是降解废水中的可生化降解物质，并进行脱氮；生化出水再进行物化处理,进一步去除废水中污染物质，确保达标排放。但物化和生化处理工艺种类较多，各有特点，如何因地制宜选择成熟、可靠、合理的处理工艺，合理布置，降低投资和处理费用，是本项目的关键。A、预处理工艺预处理包括重力除油、浮选除油、水质均化、事故调节及分离油的处理与处置等。污水先经重力除油除去重油，再经浮选除去轻油，蒸氨污水因在蒸氨前进行了过滤,故直接送气浮池。浮选除油采用部分水溶气法,并投加化学药剂，气浮池安装释放器。脱除了乳化油及浮渣后调节池出水进调节池，进行下一步处理。B、生
9、化工艺生化法可分为普通活性污泥法、No法、A2/0、SBR法，以及它们的各种变体。其中（1）普通活性污泥法在过去采用较普遍，但是由于焦化废水的可生化性差，难以使COD及氨氮达标。即使延长废水在好氧池中的停留时间，也不可能使氨氮达到一级标准。（2）A/。法对氨氮有很好的去除效果，但由于焦化废水的COD较高，可生化性差，难以使COD达标。（3）SBR法操作复杂，针对性不强，同时去除COD和氨氮的效果不好。（4）A2/0法既可以先改善废水的可生化性，又可以高效地去除氨氮，因此，它非常适合处理焦化废水，为焦化废水的首选方案。同时，为了提高COD及氨氮的去除率，处理焦化废水时在A2/0后加接触氧化法或二
10、级氧化法，即A2O2o3.3 推荐的工艺流程根据以上分析比选，选定该以A2/O2的生化方案为核心的处理工艺，辅之以隔油、气浮预处理设施和混凝沉淀后处理设施，确保出水达标排放。3.4 工艺流程图框3.5 工艺流程简述格栅安装于废水处理系统的进水口，用于截除水体中粗大漂浮物和树枝、杂草和碎木、塑料制品废弃物和生活垃圾等杂质，达到保护机泵安全运行、减轻后续工艺负荷的目的。污水经格栅自流入集水池，在集水池内设置提升泵，定期将废水提升至后续处理工序。同时设置事故池，当水中氨氮含量超过正常允许范围可能对后续的生物处理造成危害时，先将废水送到事故池存放，待正常后，将事故池废水少量按一定比例混到正常工况排出的
11、废水中，缓慢处理，以保证厌、好氧工序的正常运行。集水池废水提升至隔油池进行处理，轻油上浮排入集油桶中，重油靠静压排入池外集油桶。隔油池出水自流入气浮装置,先经加药絮凝反应后，在气浮装置内可将轻油有效的去除，一部分COD.BOD也得到去除，保证了后面生化处理的正常进行。气浮池出水自流入调节池，调节池设计足够长的停留时间，以保证足够大的有效容积，并辅之以空气搅拌装置，使废水均质均量，便于生物处理的稳定。调节池废水提升至A2/02段,进行生化反应，降解废水中的有机物和氨氮。A2/02工艺原理简介A2/02工艺的前身是A2/0工艺，它是在A2/0工艺的后面加二级好氧法，以进一步提高有机物的去除率和氨氮
12、的硝化率。A2/0是Anaerobic-Anoxic-Oxic的英文缩写,它是厌氧-缺氧-好氧生物脱氮除磷工艺的简称。A2/0工艺核心是在厌氧-好氧工艺（A/0）中间加一缺氧池，将好氧池流出的一部分混合液回流至缺氧池前端。该工艺同时具有脱氮除磷的目的。厌氧段（A段）：废水首先进入厌氧池，废水中难以降解的芳香族有机物在厌氧段开环变为链状化合物，链长化合物开链为链短化合物。由于焦化废水中含有大量的唾琳、毗咤和异瞳琳等难降解的化合物，设置厌氧段的目的主要是借用厌氧生物对多环类化合物的变构或解链作用，把好氧和兼氧生物难降解的某些物质转化为易降解的物质。缺氧段（A段）：经过厌氧反应的废水进入缺氧池中，同
13、时还有一部分通过好氧处理的硝化液（混合液）回流至缺氧池，在缺氧池内进行反硝化。反硝化菌氧化有机物的同时，将混合液中的亚硝态氮和硝态氮还原为氮气而除去。好氧段（。段）：在好氧池中，有机物被微生物生化降解，去除率较高。同时，废水中的氨氮被硝化菌氧化为亚硝酸盐和硝酸盐。通过硝化后另一部分混合液经二沉池进行固液分离,清液进一步处理后排放,污泥部分回流到厌氧池。接触氧化（O段）：为了提高COD及氨氮的去除率，处理焦化废水时在A2/0法后加接触氧化法或二级氧化法，称为A202o接触氧化池出水SS较高，经加药絮凝反应沉淀后可达标排放。3.6 污泥处理工艺方案选择3.6.1 污泥性质分析本污水处理过程中产生的
14、污泥主要为生化污泥和化学污泥。3.6.2 污泥处理工艺方案的上匕较污泥是污水处理过程的产物，是整个污水处理站的重要组成部分，处理目的在于降低污泥含水率，减少污泥体积，达到性质稳定，并为进一步处置创造条件。3.6.3 污泥处理总体流程选择污泥处理的一般流程为：浓缩-消化-脱水一干化一处置。考虑到若采用消化处理，需增加消化池、加热系统、搅拌、沼气处理等一系列构筑物及设备，投资增加，经济效益差。因此本设计不考虑污泥的消化处理。354污泥脱水方式的选择目前国内污泥脱水装置主要有以下几种形式：真空过滤真空过滤脱水机可以连续处理，自动控制，但其附属设备多，过滤滤布需定期反冲清洗，操作工序复杂，滤布亦容易堵塞，脱水后污泥含水率高,一般仅用于消化污泥脱水，故本工程不宜采用。板框压滤板框压滤脱水效果好，经脱水后污泥含水率较低，只能间歇操作。板框压滤设备费用高，运行管理复杂。污泥干化池严格来说，污泥干化池应叫作污泥过滤场，因本污水处理站产生的污泥粘度大，与水不容易分离。另外污泥干化池占地面积大，泥水分离效率较低，污泥清理不方便，故在本工艺设计中不予采纳。带式压滤机是目前较为广泛使用的污水
