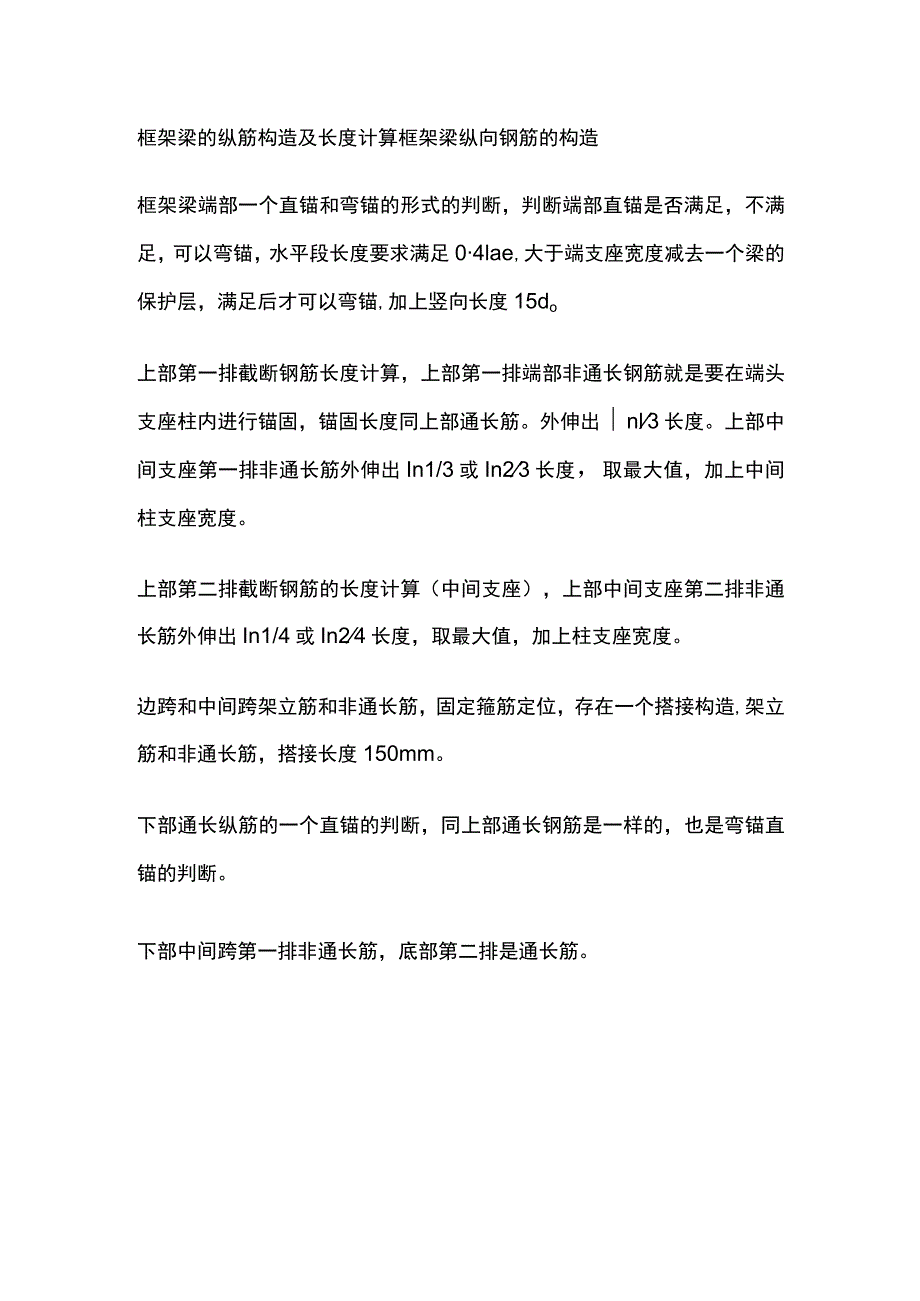

1、框架梁的纵筋构造及长度计算框架梁纵向钢筋的构造框架梁端部一个直锚和弯锚的形式的判断，判断端部直锚是否满足，不满足，可以弯锚，水平段长度要求满足04lae,大于端支座宽度减去一个梁的保护层，满足后才可以弯锚,加上竖向长度15do上部第一排截断钢筋长度计算，上部第一排端部非通长钢筋就是要在端头支座柱内进行锚固，锚固长度同上部通长筋。外伸出nl3长度。上部中间支座第一排非通长筋外伸出In1/3或In23长度，取最大值，加上中间柱支座宽度。上部第二排截断钢筋的长度计算（中间支座），上部中间支座第二排非通长筋外伸出In1/4或In24长度，取最大值，加上柱支座宽度。边跨和中间跨架立筋和非通长筋，固定箍筋

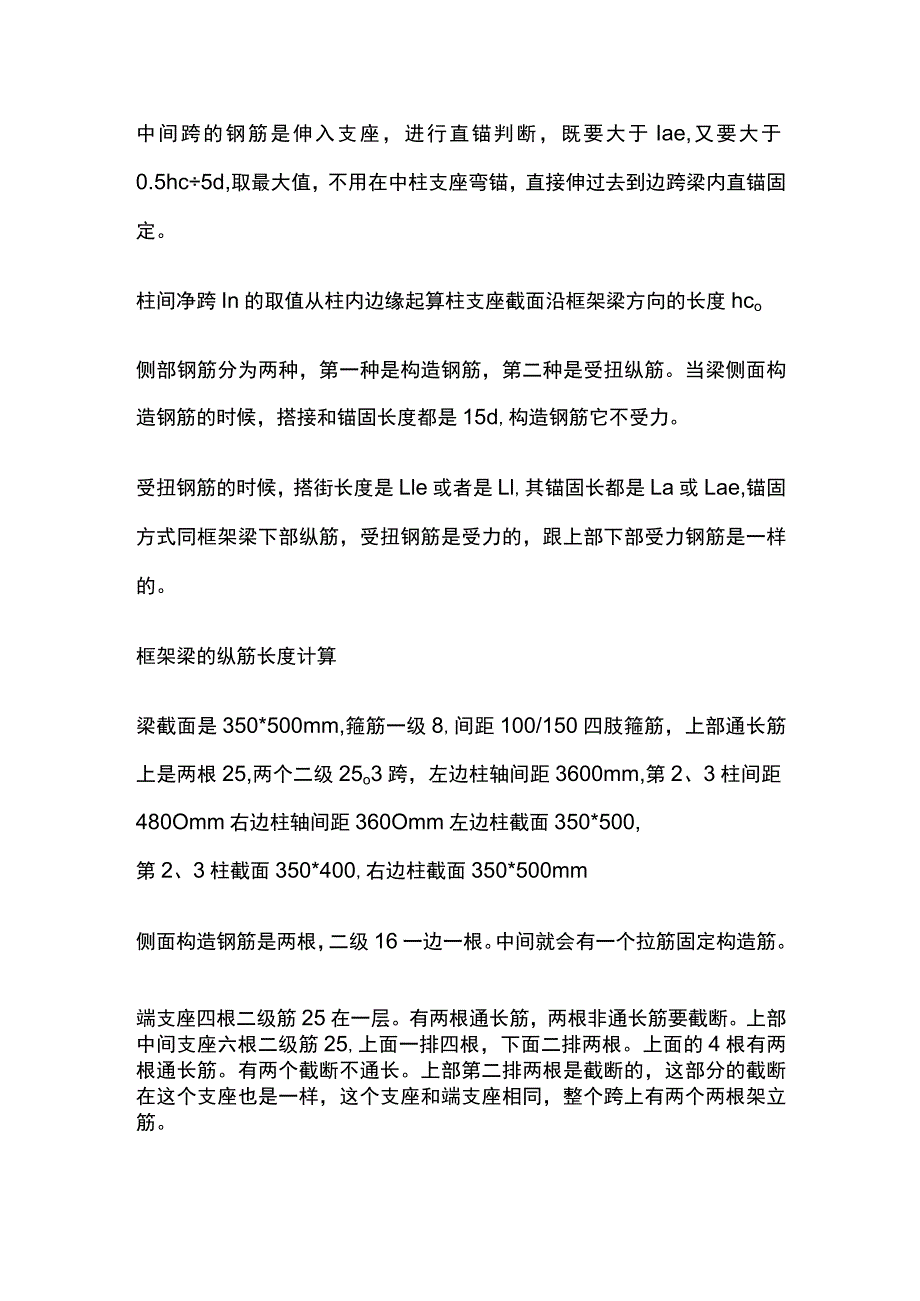

2、定位，存在一个搭接构造,架立筋和非通长筋，搭接长度150mm。下部通长纵筋的一个直锚的判断，同上部通长钢筋是一样的，也是弯锚直锚的判断。下部中间跨第一排非通长筋，底部第二排是通长筋。中间跨的钢筋是伸入支座，进行直锚判断，既要大于Iae,又要大于0.5hc5d,取最大值，不用在中柱支座弯锚，直接伸过去到边跨梁内直锚固定。柱间净跨In的取值从柱内边缘起算柱支座截面沿框架梁方向的长度hco侧部钢筋分为两种，第一种是构造钢筋，第二种是受扭纵筋。当梁侧面构造钢筋的时候，搭接和锚固长度都是15d,构造钢筋它不受力。受扭钢筋的时候，搭街长度是Lle或者是Ll,其锚固长都是La或Lae,锚固方式同框架梁下部纵
3、筋，受扭钢筋是受力的，跟上部下部受力钢筋是一样的。框架梁的纵筋长度计算梁截面是350*500mm,箍筋一级8,间距100/150四肢箍筋，上部通长筋上是两根25,两个二级25o3跨，左边柱轴间距3600mm,第2、3柱间距480Omm右边柱轴间距360Omm左边柱截面350*500,第2、3柱截面350*400,右边柱截面350*500mm侧面构造钢筋是两根，二级16一边一根。中间就会有一个拉筋固定构造筋。端支座四根二级筋25在一层。有两根通长筋，两根非通长筋要截断。上部中间支座六根二级筋25,上面一排四根，下面二排两根。上面的4根有两根通长筋。有两个截断不通长。上部第二排两根是截断的，这部分

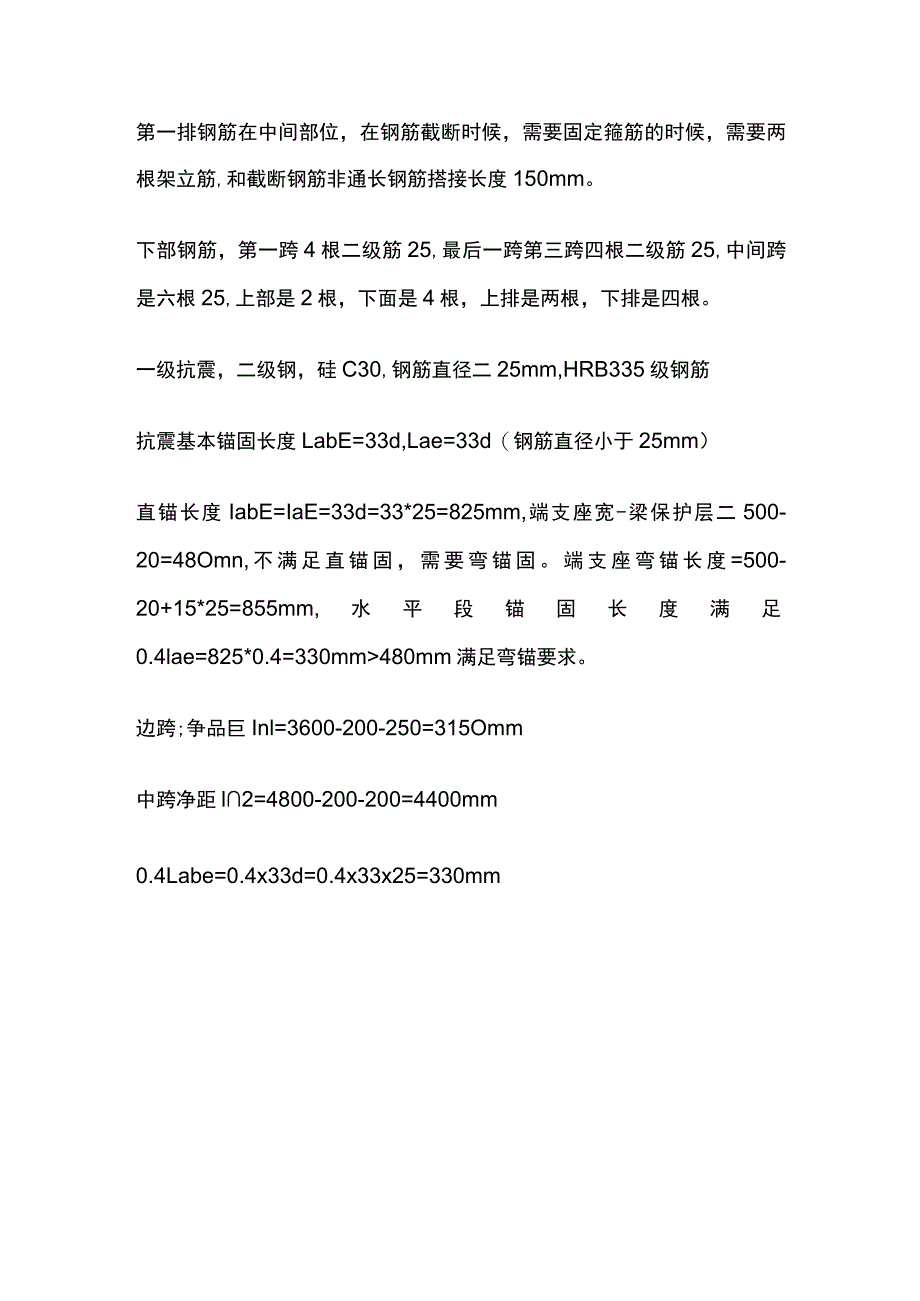

4、的截断在这个支座也是一样，这个支座和端支座相同，整个跨上有两个两根架立筋。第一排钢筋在中间部位，在钢筋截断时候，需要固定箍筋的时候，需要两根架立筋,和截断钢筋非通长钢筋搭接长度150mm。下部钢筋，第一跨4根二级筋25,最后一跨第三跨四根二级筋25,中间跨是六根25,上部是2根，下面是4根，上排是两根，下排是四根。一级抗震，二级钢，硅C30,钢筋直径二25mm,HRB335级钢筋抗震基本锚固长度LabE=33d,Lae=33d（钢筋直径小于25mm）直锚长度IabE=IaE=33d=33*25=825mm,端支座宽-梁保护层二500-20=48Omn,不满足直锚固，需要弯锚固。端支座弯锚长度=
5、500-20+15*25=855mm,水平段锚固长度满足0.4lae=825*0.4=330mm480mm满足弯锚要求。边跨;争品巨Inl=3600-200-250=315Omm中跨净距l2=4800-200-200=4400mm0.4Labe=0.4x33d=0.4x33x25=330mm上部通长筋二级25,2根贯通筋钢筋长度（3600*2+4800-250*2）+855*2=1821Omm（单根钢筋长度）上部端支座第一排非通长钢筋二级25,4根,两端各有2根共4根，第一跨承受负弯矩。Lnl=3150mm,弯锚同通长筋一样的弯锚长度。钢筋长度3150/3+855=1905（单根钢筋长度）上部
6、中间支座第一排非通长筋二级25,4根，第一跨与第二跨取最大值，承受负弯矩。Lnlln2=4400钢筋长度4400/3*2+400=3334（单根钢筋长度）中间跨架立筋二级16,2根，第一排钢筋在中间部位，在钢筋截断时候，需要固定箍筋的时候，需要两根架立筋，和截断钢筋非通长钢筋搭接长度150mm。钢筋长度4400-4400/3*2+150*2=1767（单根钢筋长度）边跨架立筋二级16,4根，边跨有2个端部，2x2=4根钢筋长度3150-31503-44003+150*2=933mm（单根钢筋长度）0.4labE=0.4*33d=0.4*33*25=330mmlnl=3600-250-200=3
7、150mmln2=4800-200-200=4400mm上部中间支座第二排非通长筋二级25,4根，净跨/44400/4*2+400=2600mm(单根钢筋长度)底部通长筋二级25,4根贯通底部(3600*2+4800-250*2)+855*2=1321Omm(单根钢筋长度)梁底部中跨非通长筋二级25,2根，用2个中间最大值max(lae,0.5hc+5d)=max(825,0.5*400+5*25)=max(825z325)=825mm控制，不用在中柱支座弯锚，直接伸过去到边跨梁内直锚固定，梁是一体的。直锚长度IabE=IaE=33d=33*25=825mm钢筋长度4400825*2=605Omm(单根钢筋长度)构造筋二级16,2根，两边各1根(3600*2+4800-250*2)+2*15*16=1198Omm(单根钢筋长度)
