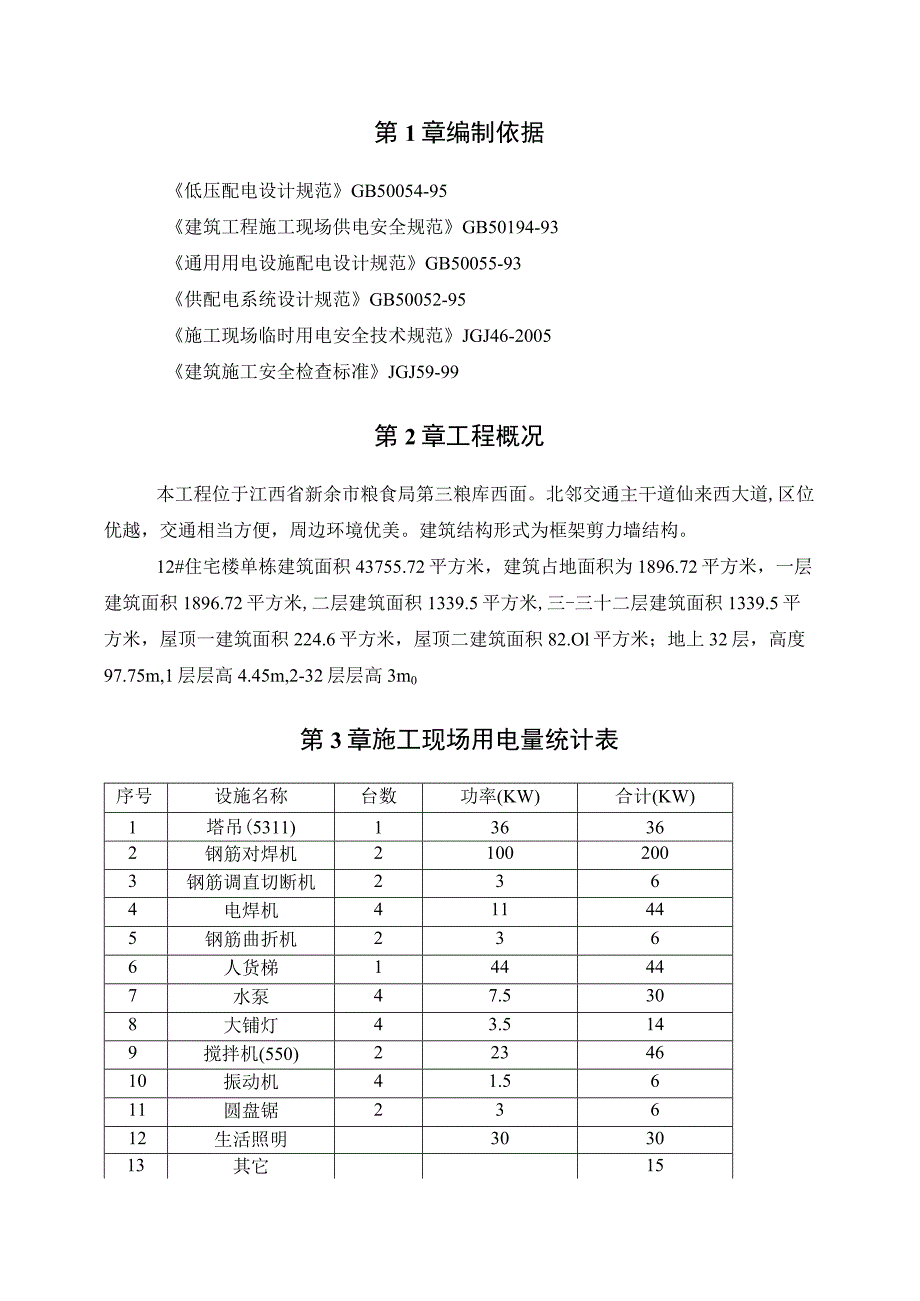

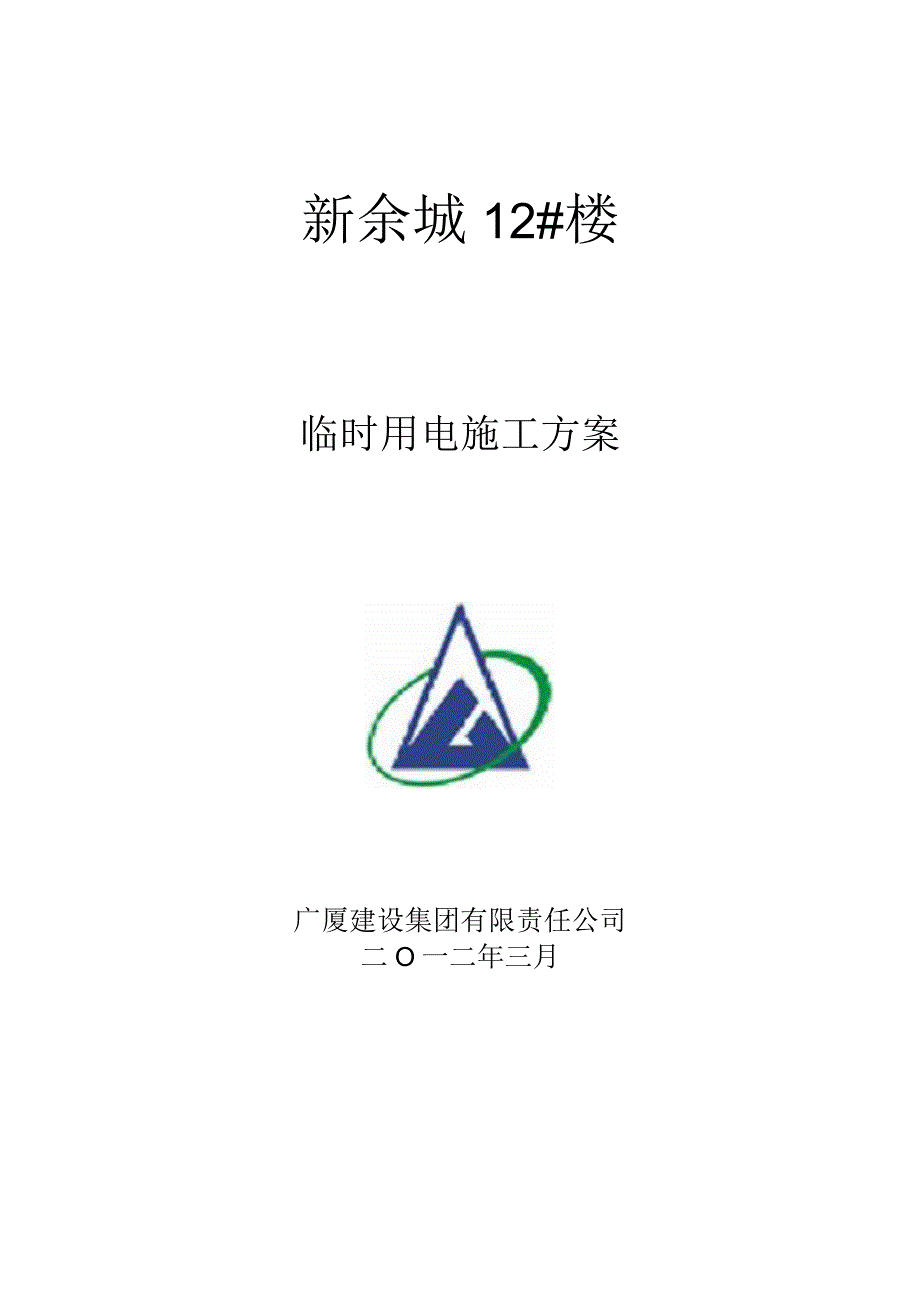

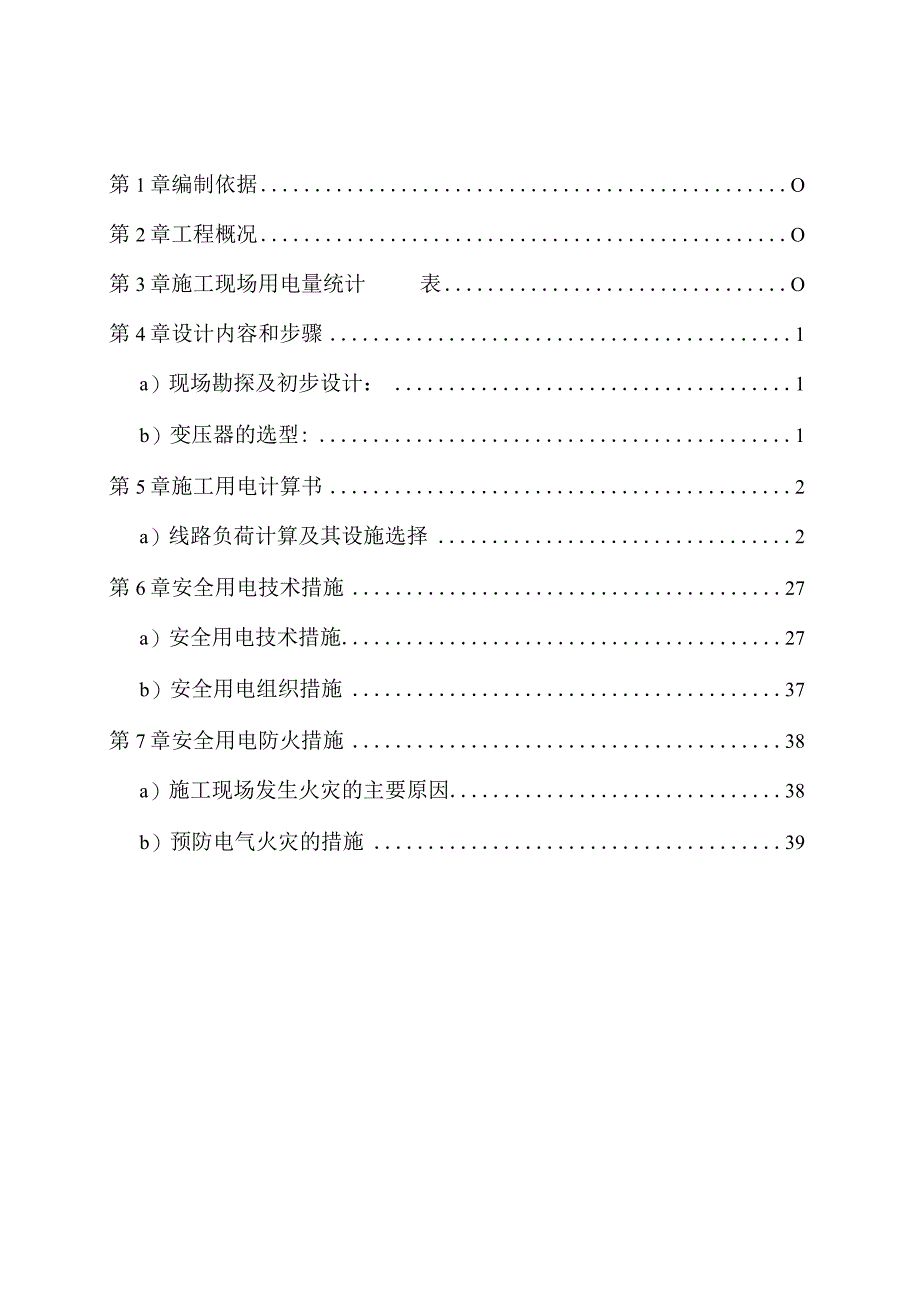

1、新余城12#楼临时用电施工方案广厦建设集团有限责任公司二O一二年三月第1章编制依据O第2章工程概况O第3章施工现场用电量统计表O第4章设计内容和步骤1a）现场勘探及初步设计：1b）变压器的选型:1第5章施工用电计算书2a）线路负荷计算及其设施选择2第6章安全用电技术措施27a）安全用电技术措施27b）安全用电组织措施37第7章安全用电防火措施38a）施工现场发生火灾的主要原因38b）预防电气火灾的措施39第1章编制依据低压配电设计规范GB50054-95建筑工程施工现场供电安全规范GB50194-93通用用电设施配电设计规范GB50055-93供配电系统设计规范GB50052-95施工现场临时
2、用电安全技术规范JGJ46-2005建筑施工安全检查标准JGJ59-99第2章工程概况本工程位于江西省新余市粮食局第三粮库西面。北邻交通主干道仙来西大道,区位优越，交通相当方便，周边环境优美。建筑结构形式为框架剪力墙结构。12#住宅楼单栋建筑面积43755.72平方米，建筑占地面积为1896.72平方米，一层建筑面积1896.72平方米,二层建筑面积1339.5平方米,三-三十二层建筑面积1339.5平方米，屋顶一建筑面积224.6平方米，屋顶二建筑面积82.Ol平方米；地上32层，高度97.75m,1层层高4.45m,2-32层层高3m0第3章施工现场用电量统计表序号设施名称台数功率(KW)
3、合计(KW)1塔吊(5311)136362钢筋对焊机21002003钢筋调直切断机2364电焊机411445钢筋曲折机2366人货梯144447水泵47.5308大铺灯43.5149搅拌机(550)2234610振动机41.5611圆盘锯23612生活照明303013其它15合计483第4章设计内容和步骤a)现场勘探及初步设计：(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设施，采用TN-S系统供电。(3)依据施工现场用电设施部署情况，总箱进线采用导线气氛明敷/架空线路敷设,干线采用气氛明敷/架空线路敷设，用电器导线采用气氛明敷/架空
4、线路敷设。部署地位及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级保护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻RW4Q。b)变压器的选型：施工阶段分为桩基用电、主体用电和点缀用电三个阶段，因桩基和点缀阶段用电量小于主体用电量，且主要是主体施工用电时与桩基、点缀工程施工已发生交叉作业空间，故计算省略，按照主体用电进行设计计算。依据本项目实际情况，决议采用一台变压器供电，现甲供变压器为630KVA,经计算能够满足用电要求。第5章施工用电计算书a)线路负荷计算及其设施选择(一)线路施工现场用电量统计表：序号机具名称型号安装功率(kW)数量合计5(kW)1、塔式起重机
5、QTZ钢筋对焊机QJ4010022003、钢筋切断机QJ32-13264、直流电焊机AX4-300-l(AG-300)112225、交流电焊机BX3-120-6、钢筋曲折机QJ32-13267、建筑施工外用电梯SCD100/100A441448、真空吸水泵HZX-407.54309、大铺灯3.541410、自落式混凝土搅拌机H插入式振动器JDZX701.54612、圆盘锯13、生活照明MJ3014、其它15(二)、设计内容和步骤1、现场勘探及初步设计：(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设施，采用TN-S系统供电。(3)依据
6、施工现场用电设施部署情况，总箱进线采用导线气氛明敷/架空线路敷设,干线采用气氛明敷/架空线路敷设，用电器导线采用气氛明敷/架空线路敷设。部署地位及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻RW40。2、确定用电负荷：(1)、塔式起重机Kx=0.85Cos=0.6tg=1.33将Jc=40%统一换算到Jci=25%的额定容量Pn=36kWPe=n(JcJci),z2P11=IX(0.4/0.25)1/236=45.54kWPjs=KxPe=0.85X45.54=38.7IkWQjS=Pjstg=38.711.33=
7、51.61kvar(2)、直流电焊机Kx=0.7Cos-0.6tg=1.33将Jc=50%统一换算到Jel=IOo用的额定容量Pn二IlkWPe=n(JcJci),z2Pn=1(0.5l),z2ll=7.78kWPjs=KxPe=0.7X7.78=5.44kWQjs=Pjstg=5.441.33=7.26kvar(3)、真空吸水泵Kx=0.75Cos=0.8tg=0.75PjS=0.757.5=5.625kWQjs=Pjstg=5.620.75=4.22kvar(4)、插入式振动器Kx=0.3Cos=0.7tg=1.02Pjs=0.33=0.9kWQjs=Pjstg=0.91.02=0.92k
8、var、钢筋对焊机Kx=0.65Cos=0.7tg=1.02PjS=0.65X100=65kWQjs=PjSXtg=651.02=66.31kvar(6)、插入式振动器Kx=O.3Cos=0.7tg=1.02Pjs=O.3X1.5=0.45kWQjs=Pjstg=0.451.02=0.46kvar(7)、圆盘锯Kx-O.65Cos=0.6tg=1.33PjS=O.653=1.95kWQjs=Pjstg=1.951.33=2.6kvar(8)、塔式起重机Kx=0.85Cos=0.6tg=1.33将Jc=40%统一换算到%=25%的额定容量Pn=36kWPe=n(JcJd),z2Pn=IX(0.4
9、/0.25)v2X36=45.54kWPjs=KxXPe=0.85X45.54=38.7IkWQjs=Pjstg=38.711.33=51.61kvar(9)、插入式振动器Kx=0.3Cos=0.7tg=1.02PjS=0.33=0.9kWQjs=Pjstg=0.91.02=0.92kvar(10)、真空吸水泵Kx=0.75Cos=0.8tg=0.75Pjs=0.757.5=5.625kWQjs=Pjstg=5.620.75=4.22kvar(11)、建筑施工外用电梯Kx=0.85Cos=0.6tg=1.33PjS=0.85X44=37.4kWQjs=Pjstg=37.41.33=49.87k
10、var(12)、插入式振动器Kx=0.3Cos=0.7tg=1.02PjS=0.33=0.9kWQjs=Pjstg=0.91.02=0.92kvar(13)、钢筋切断机Kx=0.65Cos=0.7tg=1.02PjS=0.653=1.95kWQjs=Pjstg=1.951.02=1.99kvar(14)、交流电焊机Kx=0.5Cos=0.4tg=2.29将Jc=50%统一换算到JCl=Io0%的额定容量Pn=SnXCos=110.4=4.4kWPe=n(JcJd),z2Pn=2(0.51),z24.4=6.22kWPjs=KxPe=0.56.22=3.IlkWQjS=Pjstg=3.112.2
11、9=7.13kvar(15)、自落式混凝土搅拌机Kx=0.75Cos=0.85tg=0.62PjS=0.75X23=17.25kWQjs=PjSXtg=17.250.62=10.69kvar(16)、钢筋切断机Kx=0.65Cos=0.7tg=1.02Pjs=0.65X3=1.95kWQjs=Pjstg=1.951.02=1.99kvar(17)、圆盘锯Kx=0.65Cos=0.6tg=1.33PjS=0.653=1.95kWQjs=Pjstg=1.951.33=2.6kvar(18)总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率PjSKxXPjs=0.9x(38.71+5.44+5
12、.62+0.9+65+0.45+1.95+38.71+0.9+5.62+37.4+0.9+1.95+3.11+17.25+1.95+1.95)=205.036kW总的无功功率QjsKxXQs=0.9(51.61+7.26+4.22+0.92+66.31+0.46+2.6+51.61+0.92+4.22+49.87+0.92+1.99+7.13+10.69+1.99+2.6)=238.774kvar总的视在功率Sjs=(Pjs2+Qjs2),/2=(205.0362+238.7742)1/2=314.727kVA总的计算电流计算Ijs=Sjs(1.732Ue)=314.727/(1.7320.3
13、8)=478.192A3、干线线路上导线截面及分配箱、开关箱内电气设施选择：在选择前应对照平面图和系统图先由用电设施至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设施。分配箱至开关箱，开关箱至用电设施的导线敷设采用铜橡皮绝缘导线气氛明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2o(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1)：D计算电流Kx=1Cos-0.6tg-1.33Ijs=KxXPe/(1.732UeCos)=145.54(1.7320.380.6)=115.31Aii)选择导线选择XV-4X35,气氛明敷/架空线路时其安全载流量为124A。室外架空铜芯导线按机械强度的最小截面为IolnnI2,满足要求。iii)选择电气设施选择开关箱内隔离开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(2)、直流电焊机开关箱至直流电焊机导线截面及开关箱内电气设施选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos-0.6tg-1.33Ijs=KxPe/(UeCos)=17.78(0.380.6)=34.11Aii)选择导线选择XV-4X10,气氛明敷/架空线路时其安全载流量为57A。室外架空铜芯
