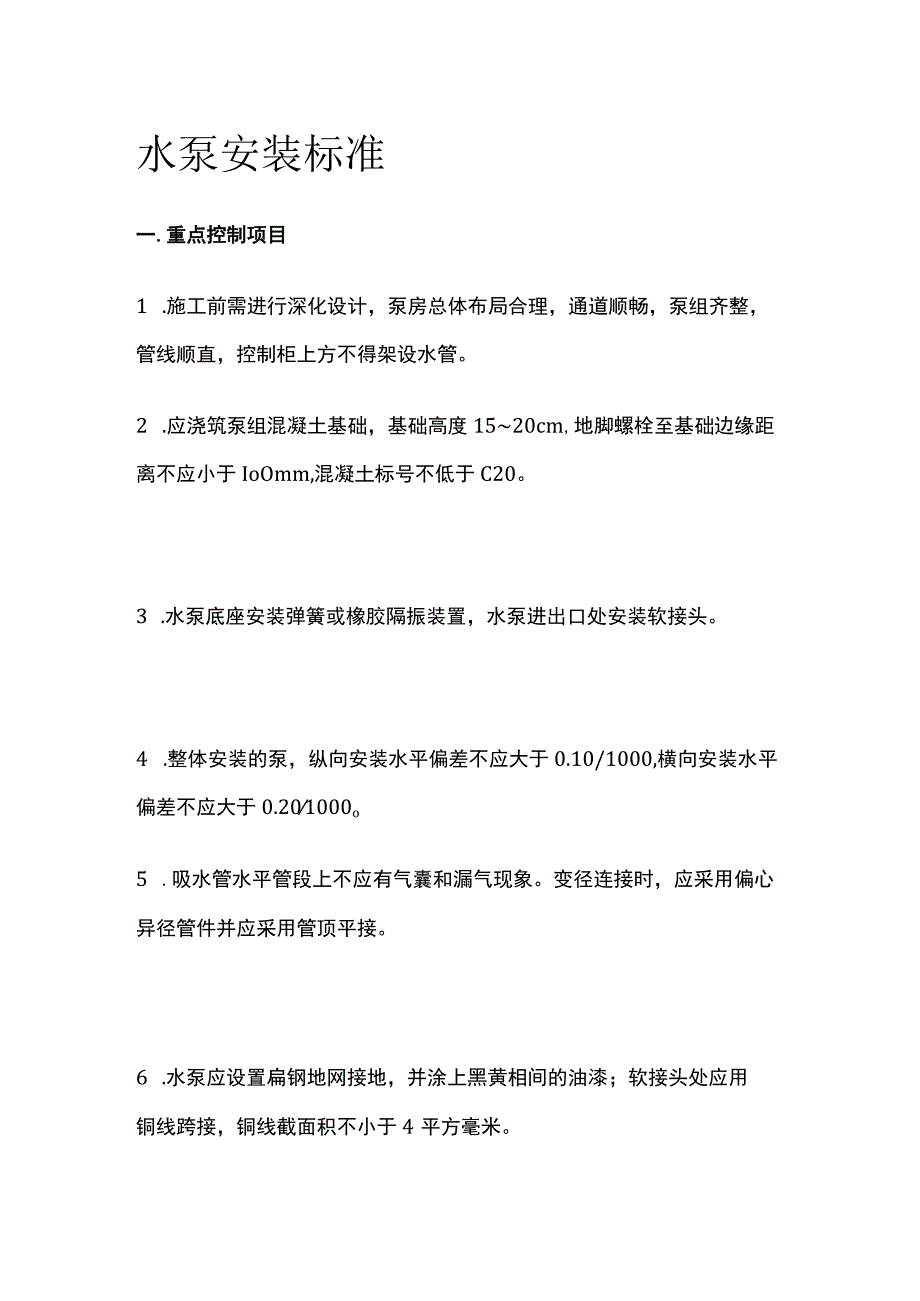

1、水泵安装标准一.重点控制项目1 .施工前需进行深化设计,泵房总体布局合理,通道顺畅,泵组齐整,管线顺直,控制柜上方不得架设水管。2 .应浇筑泵组混凝土基础,基础高度1520cm,地脚螺栓至基础边缘距离不应小于IoOmm,混凝土标号不低于C20。3 .水泵底座安装弹簧或橡胶隔振装置,水泵进出口处安装软接头。4 .整体安装的泵,纵向安装水平偏差不应大于0.10/1000,横向安装水平偏差不应大于0.201000o5 .吸水管水平管段上不应有气囊和漏气现象。变径连接时,应采用偏心异径管件并应采用管顶平接。6 .水泵应设置扁钢地网接地,并涂上黑黄相间的油漆;软接头处应用铜线跨接,铜线截面积不小于4平方

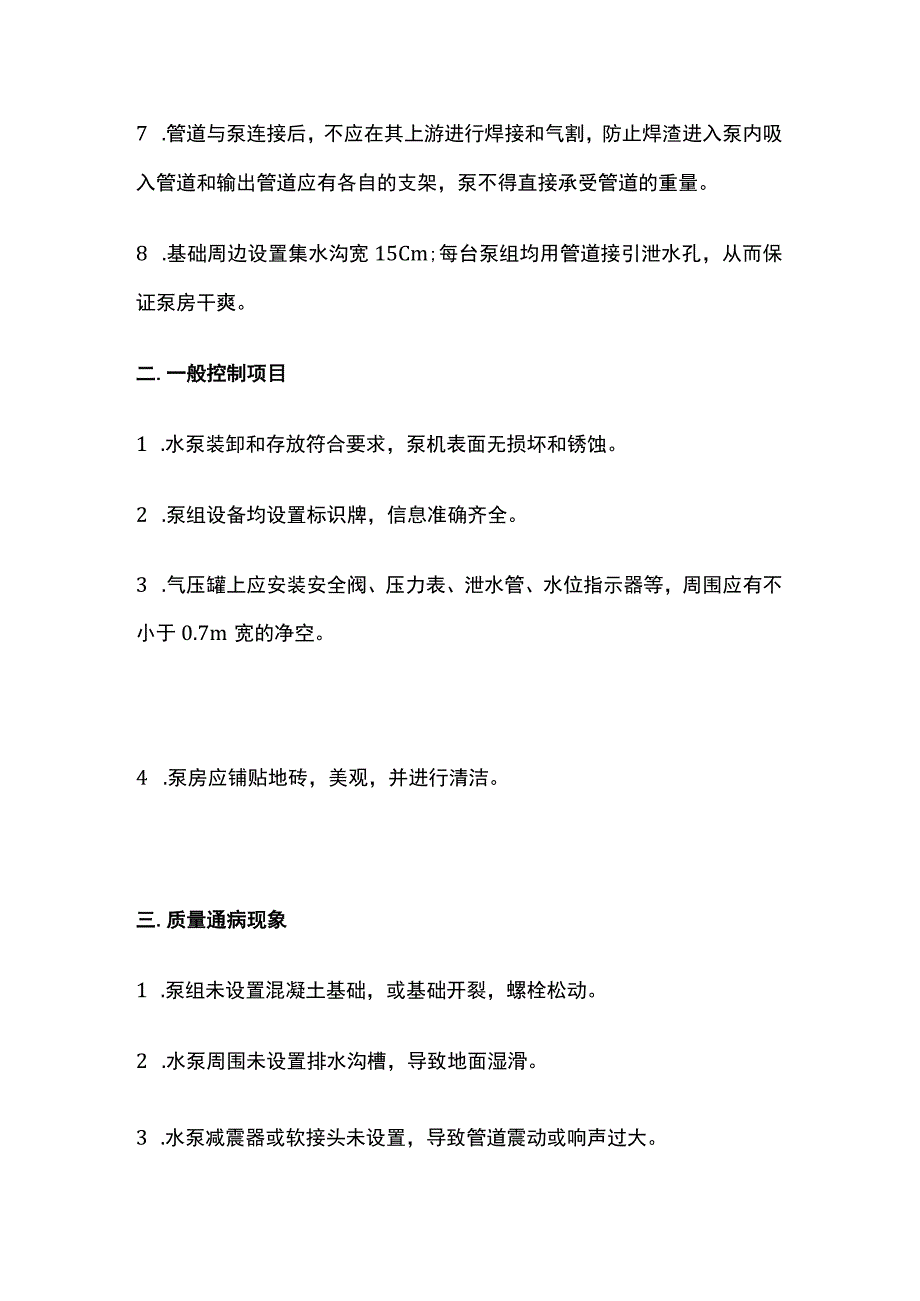

2、毫米。7 .管道与泵连接后,不应在其上游进行焊接和气割,防止焊渣进入泵内吸入管道和输出管道应有各自的支架,泵不得直接承受管道的重量。8 .基础周边设置集水沟宽15Cm;每台泵组均用管道接引泄水孔,从而保证泵房干爽。二.一般控制项目1 .水泵装卸和存放符合要求,泵机表面无损坏和锈蚀。2 .泵组设备均设置标识牌,信息准确齐全。3 .气压罐上应安装安全阀、压力表、泄水管、水位指示器等,周围应有不小于0.7m宽的净空。4 .泵房应铺贴地砖,美观,并进行清洁。三.质量通病现象1 .泵组未设置混凝土基础,或基础开裂,螺栓松动。2 .水泵周围未设置排水沟槽,导致地面湿滑。3 .水泵减震器或软接头未设置,导致管道震动或响声过大。4 .未设置接地网或软接头跨接。5,吸水管未采用偏心异径管,导致形成气囊,致使水泵喘震。
