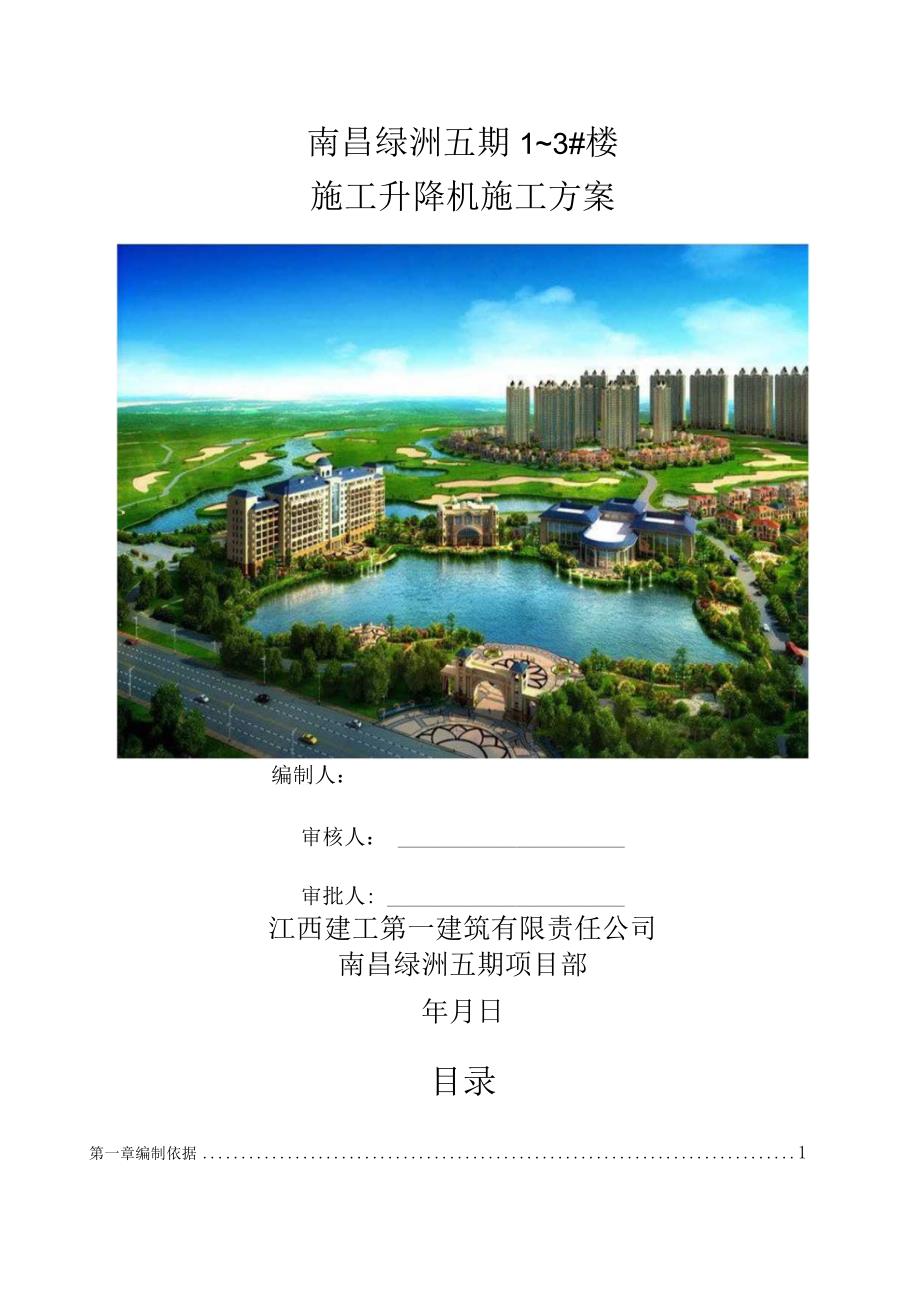

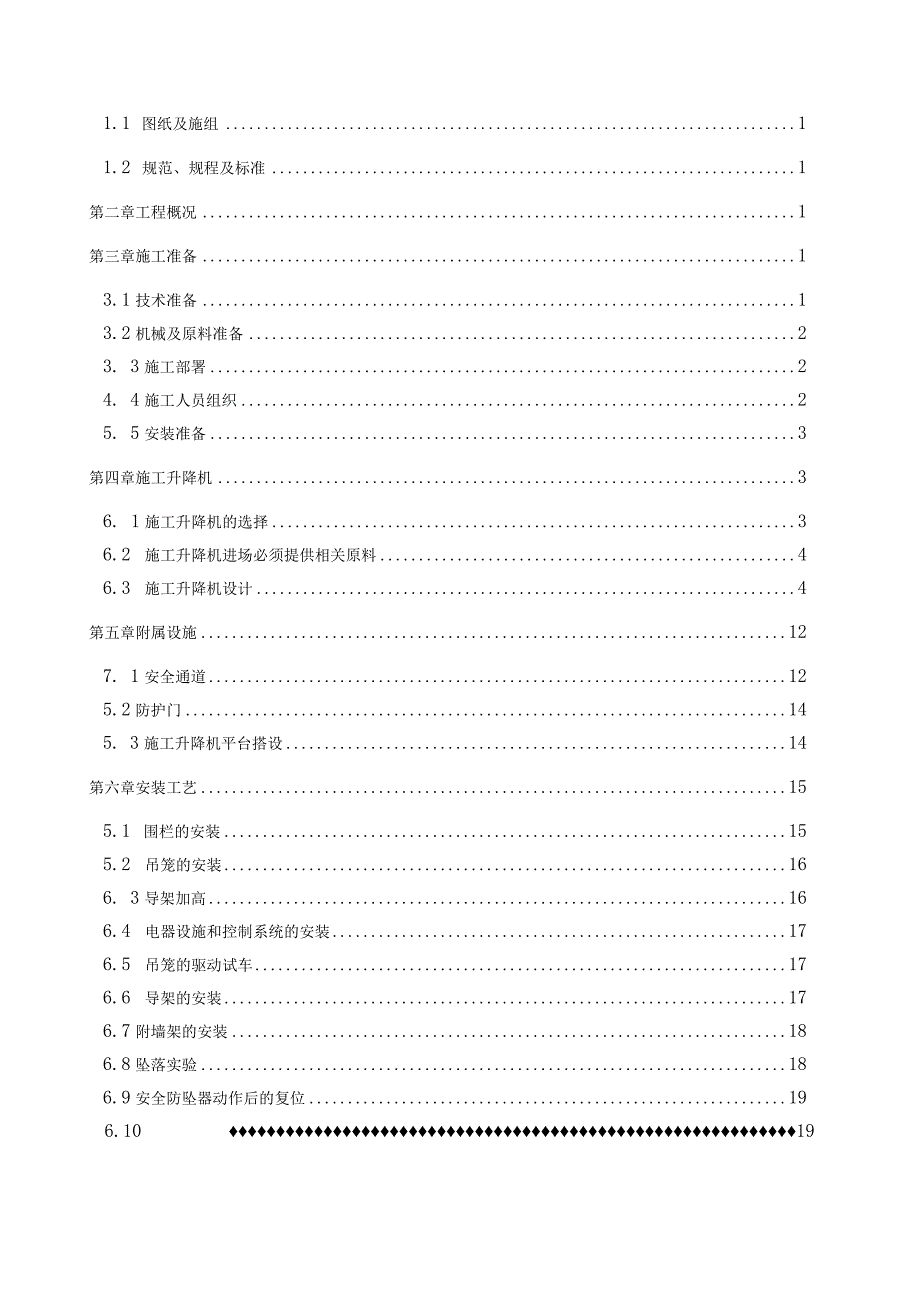

1、南昌绿洲五期13#楼施工升降机施工方案编制人：审核人：审批人:江西建工第一建筑有限责任公司南昌绿洲五期项目部年月日目录第一章编制依据11.1 图纸及施组11.2 规范、规程及标准1第二章工程概况1第三章施工准备13.1技术准备13.2机械及原料准备23. 3施工部署24. 4施工人员组织25. 5安装准备3第四章施工升降机36. 1施工升降机的选择36.2 施工升降机进场必须提供相关原料46.3 施工升降机设计4第五章附属设施127. 1安全通道125.2防护门145. 3施工升降机平台搭设14第六章安装工艺155.1 围栏的安装155.2 吊笼的安装166. 3导架加高166.4 电器设施和

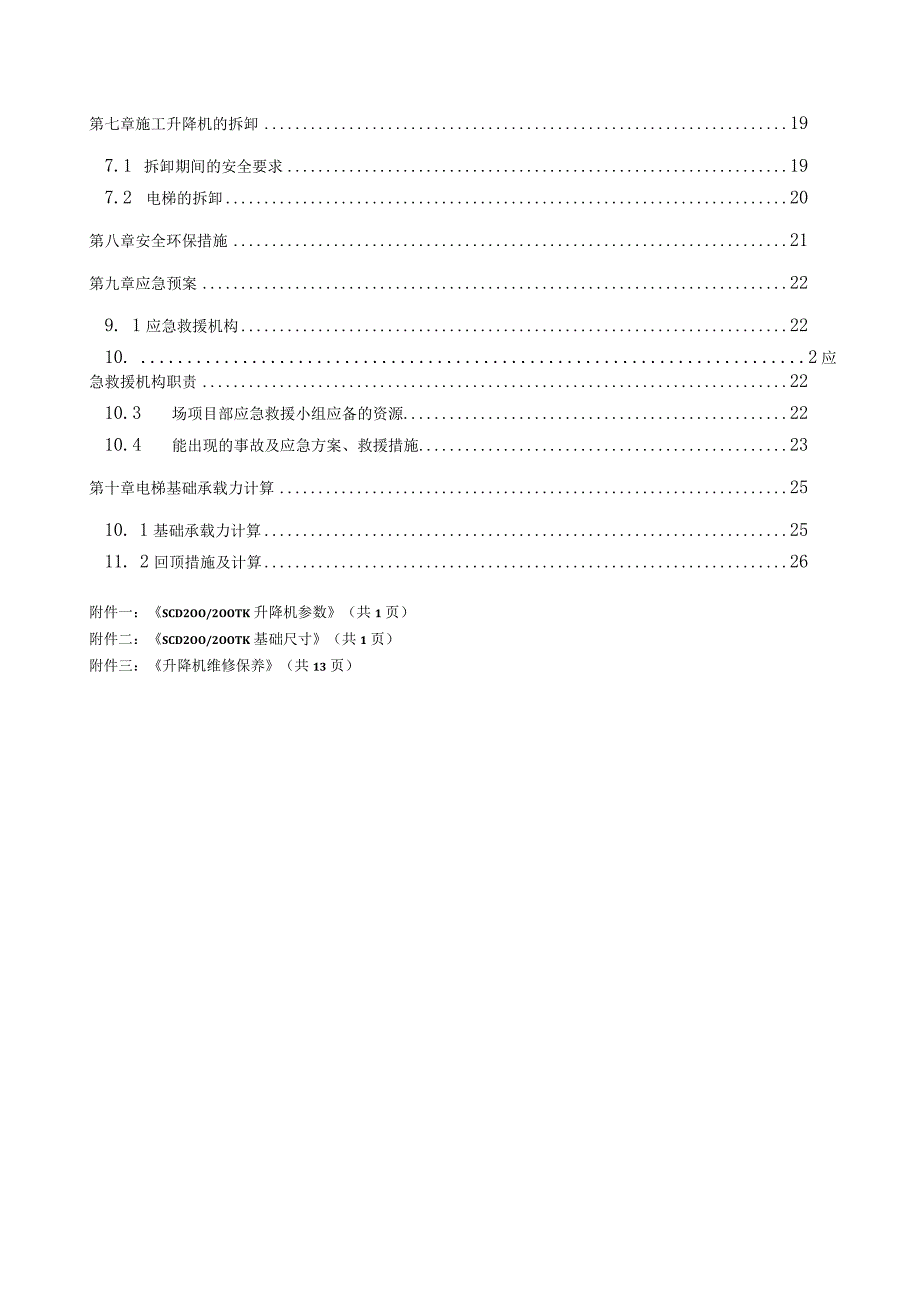

2、控制系统的安装176.5 吊笼的驱动试车176.6 导架的安装176.7附墙架的安装186.8坠落实验186.9安全防坠器动作后的复位196.1019第七章施工升降机的拆卸197.1 拆卸期间的安全要求197.2 电梯的拆卸20第八章安全环保措施21第九章应急预案229. 1应急救援机构2210. 2应急救援机构职责2210.3 场项目部应急救援小组应备的资源2210.4 能出现的事故及应急方案、救援措施23第十章电梯基础承载力计算2510. 1基础承载力计算2511. 2回顶措施及计算26附件一：SCD2OO/2OOTK升降机参数（共1页）附件二：SCD2OO/2OOTK基础尺寸（共1页）附
3、件三：升降机维修保养（共13页）第一章编制依据1.l图纸及施组序号文件类型文件名称1图纸南昌翠林山庄（绿洲）广3#楼施工图纸2施组南昌翠林山庄（绿洲）五期施工组织设计1.2规范、规程及标准序号文件类型文件名称1施工升降机GB/T10054-20052建筑机械使用安全技术规程JGJ33-20123建筑结构荷载规范GB50009-20124建筑施工高处作业安全技术规程JGJ80-915建筑施工安全检查标准JGJ59-20116混凝土结构工程施工质量验收规范GB50204-20117建筑施工扣件式钢管脚手架安全技术规程JGJ130-20118江西省危险性较大的分部分项工程安全管理实施细则赣建安201
4、016号9南昌市建设工程文明施工管理措施2007年3月1日实施10SC系列施工升降机使用说明书第二章工程概况南昌绿洲五期工程，位于南昌市迎宾中大道与迎宾南大道交汇处，为地产集团于本楼盘（南昌绿洲）第五期开拓工程。南昌绿洲五期3#楼均有一层地下室，框架剪力墙结构；地上部分为三栋三十二层单体楼栋，剪力墙结构，建筑高度为97.45m,标准层层高为3m,主体总建筑面积为67949.IOm2,本工程1层层高3.2m,232层层高均为3m。第三章施工准备3.1 技术准备技术人员熟悉工程施工图纸和现场情况，并有编制完成并经公司及监理单位审批通过的南昌绿洲五期3#楼施工升降机施工方案。在正式施工以前，对参与施
5、工的有关管理人员、技术人员和工人进行技术性的交底与说明。3.2 机械及原料准备3.2.1清理进场路线以便现场施工作业。3.2.2塔吊等机械配合施工。3.2.3钢管、扣件、脚手板、防护网安全带等工具齐全合格。3.2.4安装地位附近提供升降机专用电源，并提供从电源到升降机的电缆，并保证电压不能低于370Vo3.3施工部署3.3.1电梯安装时，首先确定基础地位及标高，搭设电梯专用脚手架。待电梯箱笼及导轨安装完毕，附着完毕后进行架子搭设，电梯防护门制作安装，安全网的防护。架子搭设完毕，电梯试运合格后各相关单位验收合格后方可投入施工。3.3.2依据现场实际情况，为了配合工程二次结构以及装修施工作业，本工
6、程计划在1#、2#、3#楼北面各部署一台室外施工升降机。二结构施工完毕后，施工升降机主要配合室内外装修，原料的倒运及人员的运输等。各施工升降机编号及负责区域如下表（进场时间安置结合实际进度进行）：编号施工升降机安装楼栋电梯型号安装高度计划安装时间计划拆除时间备注OW1#楼SCD200/200TK105.56m2013.11.2520*.9.9安装时间以工程实际进度为准02#2#楼SCD200/200TK105.56m2013.11.2520*.9.9安装时间以工程实际进度为准03#3#楼SCD200/200TK105.56m20*.4.120*.12.1安装时间以工程实际进度为准3.4施工人员
7、组织序号职务负责内容备注1项目经理现场总负责、总协调。组长2总工程师施工升降机施工方案的总体框架的确定，方案审核，型号选择，质量控制。副组长3原料主管施工升降机合同签订及合同管理。组员4技术主任施工升降机方案的编制和技术指导。组员5技术员施工升降机的技术指导及现场巡视。组员6质检员施工升降机安装、拆除质量检查，并形成记载。组员7工程主管施工升降机安拆现场管理，进度安置。组员8测量员施工升降机安装测量控制、位移观察，并形成记载。组员9安全主管施工升降机安全教育、检查，并形成资料记载。组员3.5安装准备3.5.1参与安装人员必须通过专门培训，熟悉本机的主要性能和特征，具备熟练的机械操纵技能和排除故
8、障能力；安装人员必须持特殊作业人员上岗证。3.5.2安装人员必须身体健康，无高血压、心脏病等疾病，并配备安然防护。3.5.3生产厂家具有相应资质，并备案；现场安装施工升降机必须有出厂合格证，运行状态良好。3.5.4安装队伍必须在南昌市备案，具有专业安装资质。3.5.5安装前，电梯方案必须经监理单位审批、技术交底下发安装单位后，方可进行安装。3.6总体策划目的合理部署，科学组织，确保按照施工进度计划要求按期完成施工升降机的安装及调试，确保按期通入使用。第四章施工升降机4.1 施工升降机的选择为了保证二次结构及装修期间施工原料的垂直运输，同时结合本工程总平面部署，本工程计划在1#、2#、3#楼北面
9、各部署一台室外施工升降机。电梯型号为SCD200/200TK,施工升降机能够非常方便的自行安装和拆卸，并能够随着建筑物的增高而增高、同时具备可靠的电器和机械安全系统，是建筑施工中安全、高效的垂直运输设施。本工程施工升降机均安装在地下车库结构顶板电梯基座上，考虑3#楼建筑檐口高度均为97.45m,室外施工升降机计划安装70个标准节，共计105.56m高，施工升降机地位详见施工升降机部署示意图。本工程选用3台SC200/200TK双笼施工升降机均由湖北江汉建筑工程机械有限公司生产，主要技术参数详见下表：电梯型号SC200/200TK额定载重量（Kg/员）22000/2X24额定安装载重量（Kg）2
10、X1000吊杆额定载重量（Kg）200吊笼自重（Kg）2X1700吊笼底部尺寸（长X宽）（In）3.2X1.5最大架设高度（m）200额定起升速度（mmin）35电机功率（KW）2211标准节重量（Kg）170标准节长度（m）1.508标准节截面尺寸（mm）800X800对重体重量（Kg）2X10004.2 施工升降机进场必须提供相关原料施工升降机进场前必须提供以下原料方可进场安装：4. 2.1设施资质资料1、电梯生产厂家许可证；2、电梯出厂合格证；3、使用技术档案（包含设施的有效的定期检验报告、使用年限及设施状态等）；4、南昌市起重机械登记编号；5、防坠安全器实验检验报告；6、安全装置检验报
11、告。5. 1.2厂家资质资料1、企业法人营业执照（包括安装资质、年检等）；2、安全生产许可证；3、安装、操作人员等上岗证；4、由厂家编制并通过监理审核的施工升降机安装方案。4.3施工升降机设计4.3.1设施基础电梯的基础为钢筋混凝土平台，与导轨架的底架相连，在施工现场浇注而成。1、基础厚度为40Onlnb基础平面尺寸长X宽：6200mm4200mm,配筋（HRB300）10200双层双向，混凝土强度等级C352、预留六孔尺寸为20OnlInX20OnInb深35Omnb孔内钢筋网外露，供二次浇灌，二次浇灌C353、基础预埋件必须牢固地固定在基础加强钢筋上4、基础平面度为1/1000,地脚螺栓中
12、心距最大允许偏差111三05、基础平面必须保证排水良好。6、制作基础时必须同时预埋好接地装置。7、基础平面及剖面图如下：附着墙面21002300-3200(2800-3200)42004.3.2基础围栏地面围栏包括基础构架及用钢丝网制成的围栏，围栏的两张垂直开启门之间为柜式结构，内放电源箱，围栏上装有垂直滑动门，门上装有电气和机械联锁装置，只有当围栏门完全关闭时吊笼才干启动，且仅当吊笼停在地面时，围栏门才干打开，从而保证了人员设施安全。4.3.3标准节用人力或辅助起重设施将升降机的底架先就位安放在事先浇筑好的碎基础上，用8.8级M24X80螺栓将底架与浇筑在碎基础内的基础座拧在一起但先不要紧固
13、，然后用同样的方法将底节（无齿条的标准节-亦称基础节）用8.8级的M24X220高强度350N.m350N.m拧紧力矩拧紧底架上。每节标准节长1508mm,由两条齿条与对重道轨组成，多节标准节用螺栓连接变成道轨架，通过附墙与建筑物固定，做为吊笼上下运行的道轨。导架由标准节连接而成。标准节则由钢管和角钢组焊而成。4.3.4附墙架附墙架将导架与建筑物相连，附墙架的一端与标准节的框架角铁用M2070的高强度螺栓连接，另一端与埋入建筑物内的预埋件用M20X70的高强度螺栓连接，导架的顶部和底部装有限位挡板。附强架技术要求如下：1、预埋件须预先按规定尺寸浇筑在建筑物上，若为预埋，应使用高强度螺栓加固。2、附墙架允许装在标准节的中间框架上。3、附墙架允许最大水平倾角为8。4、本附墙架的调节跨度为2800、3200,预埋件的中心距为1488mm,当附墙距离大于320OnIm时，要装可调拉杆。5、附墙架100米以下按9m配置，自由端高度不超越9m。各施工升降机L附着高度见下表序号楼栋第？道附着附着间间距附着高度1-3#楼1一5.5(2F)2广3#楼29m14.5(5F)3-3#楼39m23.5(8F)43#楼49m32.5(HF)5广3#楼59m41.5(14F)63#楼69m50.5(17F)703#楼79m59.5(20F)8广3#楼89m68.5(23F)93#楼99m
