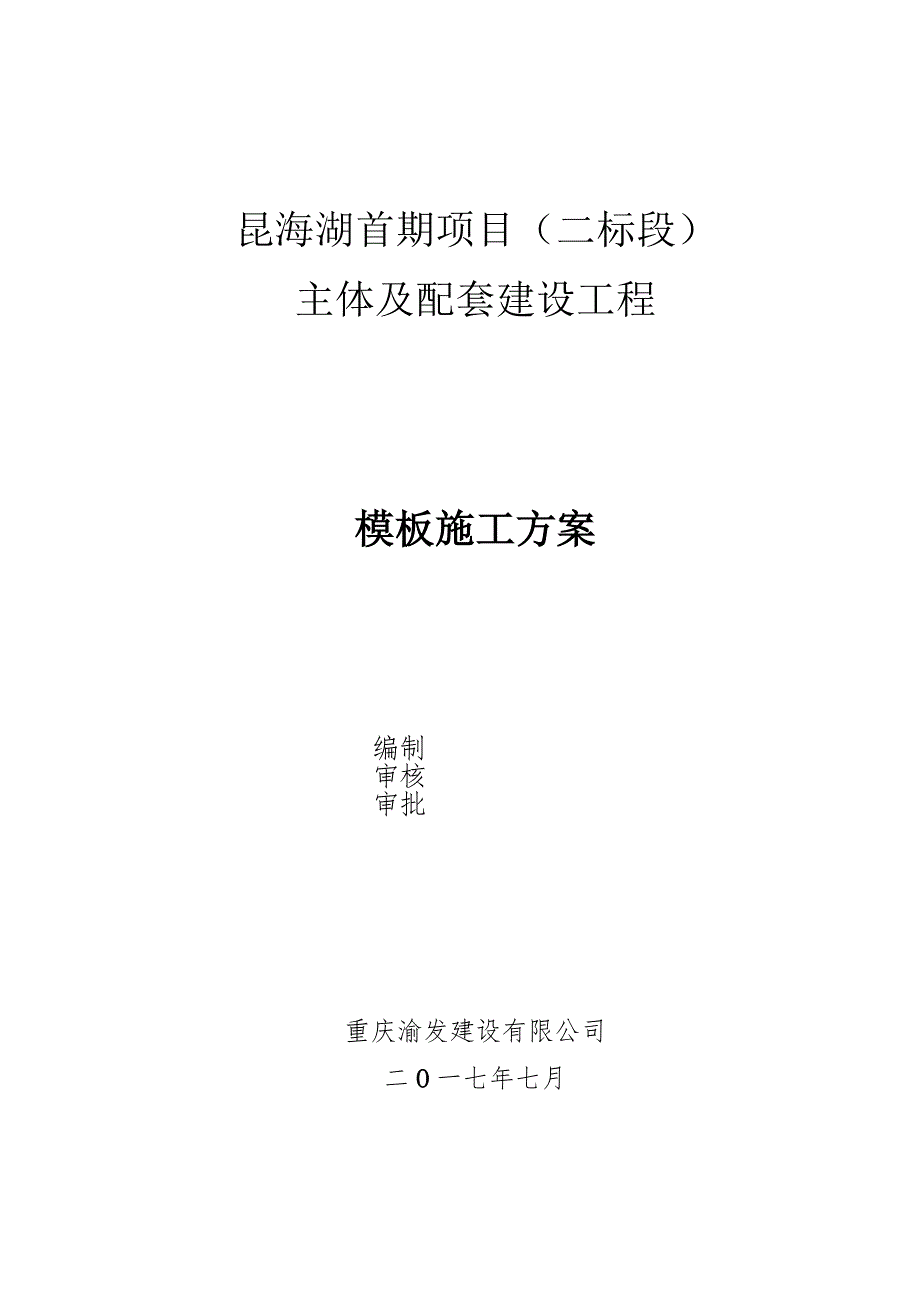

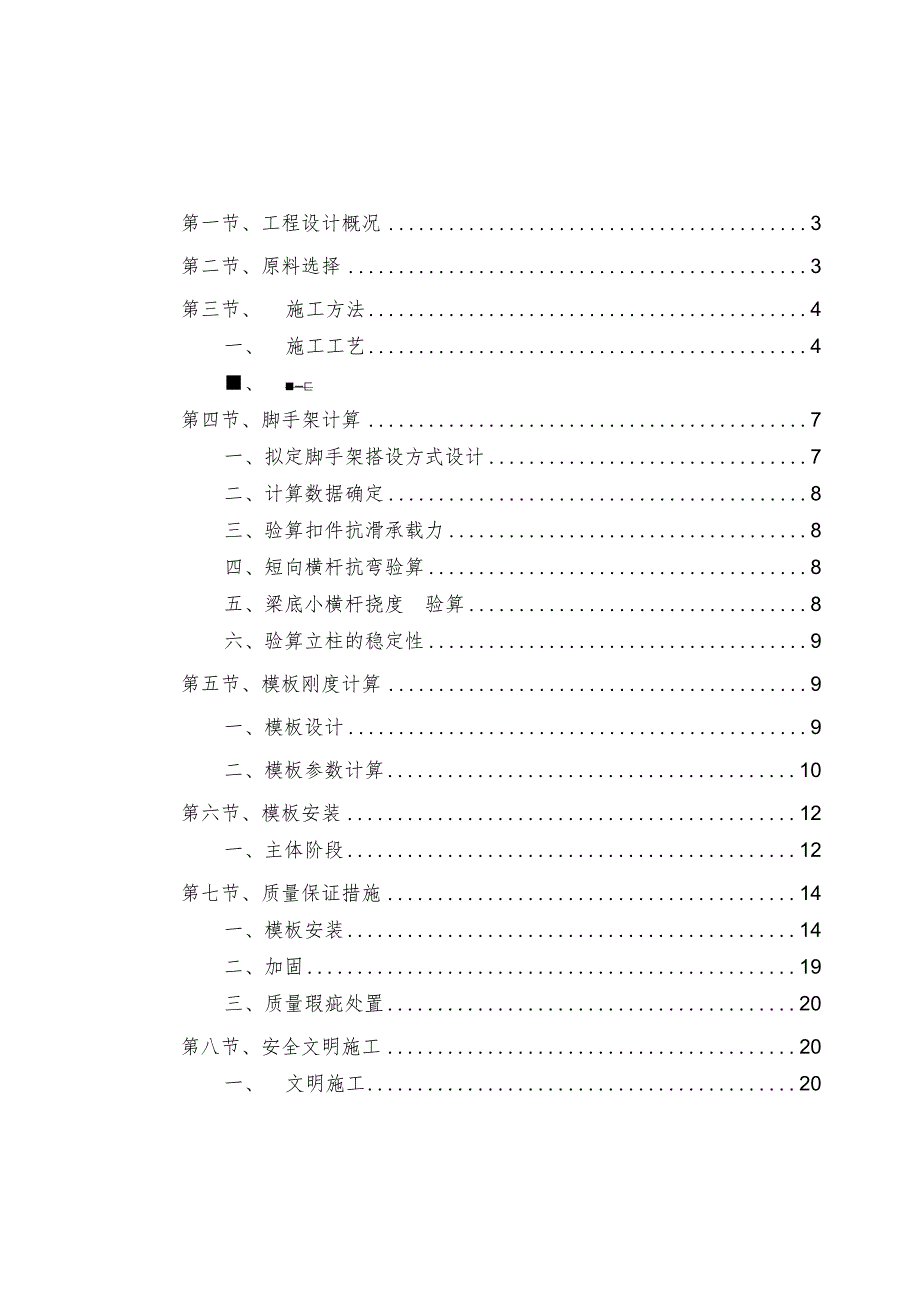

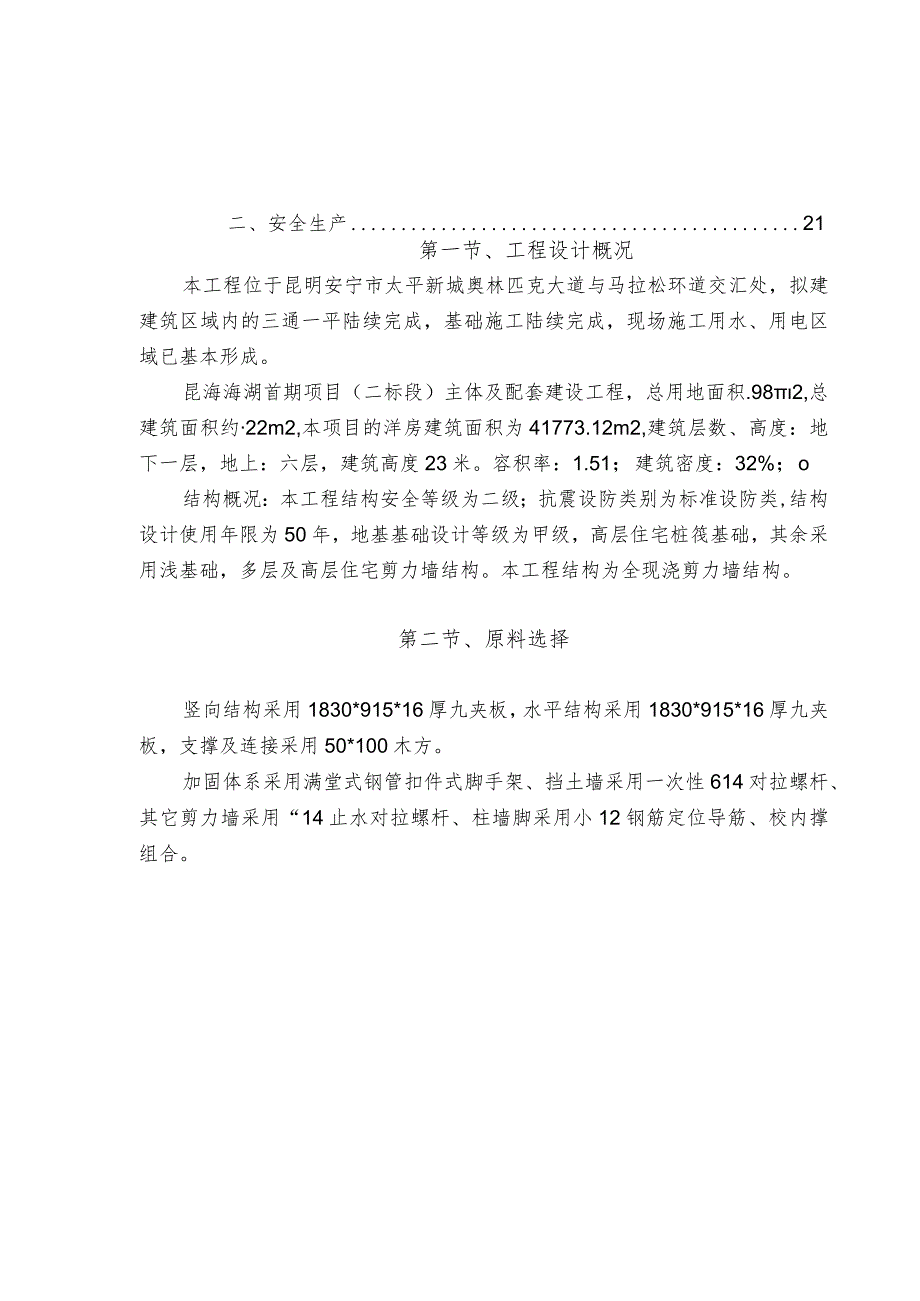

1、昆海湖首期项目（二标段）主体及配套建设工程模板施工方案制核批编审审重庆渝发建设有限公司二O一七年七月第一节、工程设计概况3第二节、原料选择3第三节、施工方法4一、施工工艺4、一匚第四节、脚手架计算7一、拟定脚手架搭设方式设计7二、计算数据确定8三、验算扣件抗滑承载力8四、短向横杆抗弯验算8五、梁底小横杆挠度验算8六、验算立柱的稳定性9第五节、模板刚度计算9一、模板设计9二、模板参数计算10第六节、模板安装12一、主体阶段12第七节、质量保证措施14一、模板安装14二、加固19三、质量瑕疵处置20第八节、安全文明施工20一、文明施工20二、安全生产21第一节、工程设计概况本工程位于昆明安宁市太平
2、新城奥林匹克大道与马拉松环道交汇处，拟建建筑区域内的三通一平陆续完成，基础施工陆续完成，现场施工用水、用电区域已基本形成。昆海海湖首期项目（二标段）主体及配套建设工程，总用地面积.982,总建筑面积约22m2,本项目的洋房建筑面积为41773.12m2,建筑层数、高度：地下一层，地上：六层，建筑高度23米。容积率：1.51；建筑密度：32%；o结构概况：本工程结构安全等级为二级；抗震设防类别为标准设防类,结构设计使用年限为50年，地基基础设计等级为甲级，高层住宅桩筏基础，其余采用浅基础，多层及高层住宅剪力墙结构。本工程结构为全现浇剪力墙结构。第二节、原料选择竖向结构采用1830*915*16厚
3、九夹板，水平结构采用1830*915*16厚九夹板，支撑及连接采用50*100木方。加固体系采用满堂式钢管扣件式脚手架、挡土墙采用一次性614对拉螺杆、其它剪力墙采用“14止水对拉螺杆、柱墙脚采用小12钢筋定位导筋、校内撑组合。第三节、施工方法一、施工工艺测量放线一搭设脚手架一设置定位基准一配模拼装一模板校正一加固f调直纠偏f复线f清扫f报验f润湿模板f混凝土浇筑f模板拆除一清理杜、刷脱模剂、堆码整齐。二、施工要点1、模板施工准备施工管理人员及各工种外用工管理人员在施工前必须认真熟悉图纸及相关规程规范，熟悉各构件的轴线地位及标高，按照设计施工图（模板、梁及柱子定位图）和实际损耗量提出模板及配件
4、计划。模板入场后，必须分堆码整齐，然后进行质量抽查，若发现误差过大，则必须组织人员修理后方可使用。施工以前，模板专业工长及质检员必须向操作班组进行详细的技术交底，内容包括结构工程概况、工程难点及重要工序的移交等介绍，各种构件所选用的模板类型，施工进程中的通病防治措施，组拼校正方法，工程质量的控制措施、质量标准，楼层工序流程及各工序的计划完成时间，每层楼施工时间、模板拆除条件等内容，由施工及质检负责人通知班组及施工工人后由文字资料进行下发并签字确认。依据建设单位的月、周进度计划任务，要求外用工负责人依据每道工序的计划完成时间排出劳动需用量计划。依据建设单位审批的测量放线方案中轴线控制方法，在楼板
5、上弹出各根轴线及模板的平面控制墨线并校正复核。2、操作工艺要求按模板设计图进行拼装。短肢剪力墙、挡土墙模板按柱的加固体系实施。柱模板在拼装时应预留清扫口或灌浆口。放好轴线、模板边线、水平控制标高1米线，模板底口应做水泥砂浆找平层，检查校正墙柱定位的钢筋已预埋好。墙柱钢筋绑扎完毕，水电管线等预埋件已安装，绑好钢筋保护层垫块，自检合格后清理卫生，并办理好隐检手续。3、模板的安装与拆除D、墙柱模板安装工序为：放线一设置定位钢筋桩一模板拼装就位一安装模板支撑一调直纠偏一安装拉箍f全面检查校正一柱模固定。放线：柱模安装前，应先作好柱子轴线标志，经采用广线拉通纵横轴线后，弹出柱子中心线和模板安装内外边线和
6、外控制线。定位基准：采用同构件厚度长400.mm在主筋上，间距400.mm0墙柱模及支撑安装：柱模就位后应加临时支撑固定，固定后调正模板的垂直度，到满足要求为止。柱高超越3.6m时要求设置开窗口。柱箍安装：柱箍安装应自下而上进行，柱箍间距经计算确定为400mmo检查校正：柱模安装完毕后，应全面复核模板的垂直度，截面尺寸等项目，支撑必须牢固，预埋件、预留孔洞禁漏设，且必须精确稳固。柱模固定：校模时应先校正柱角点的模板，在柱顶位通线，然后校正柱脚和柱顶分别用水平撑位牢固。最后安装剪刀撑和斜撑。本工程施工时，柱筋扎完后，依照图示尺寸拼装，要求相邻模板的模板缝不能同缝，校正时首先从下向上用吊线锤校正，
7、首先将模板对准楼板上的柱框墨线，剪力墙设置14对拉螺栓，距楼地面200cm,横向、纵向间距500设置，脚手架加固，以增加模板刚度和整体性。为确保校的外观质量，硅浇灌48小时后,即可拆除柱模。2）、梁模板整体梁、板模板的安装安装程序为：复核梁底、板底标高一搭设支模架一安放龙骨一安装模板一铺放楼板模板一安柱、梁、板节头模板一安放预埋件及预留孔模板一检查校正。支模架的架设：支模架的高度应为楼板底扣除模板及木楞厚度的数值。依据搭设好的满堂脚手架上LOm线，拉通线调平梁底横杆后（梁长L24m小于9m时，施工按跨度的3%。起拱，当梁跨度为9m及以上时,按梁跨度的3.5%。起拱，悬臂梁按悬臂长度的3.5%。
8、起拱），铺设梁底模、板缝要求小于1.5mm。对脚架要求为梁底板横杆间距不能超越1m,且横杆在扣件之间长度不能大于1m；底板拼装好后，用线锤将地面上弹出的梁中线吊起来校正梁底模，然后用十字扣上到横杆上卡紧，梁底模不能移位，并校核梁底板标高，待梁筋完后即可拼装侧模并加固、校正。板跨度超越4m时，板应起拱，提高不小于15。检查校正：模板安装后应复核板面标高和板面平整度，预埋件和预留孔洞不得漏设并应地位精确。支模板必须稳定、牢固、不得超越规定要求。梁模板分两次拆除，碎浇灌48小时后方可拆除梁侧模，待聆强度到达拆模强度时，由模板工长申请技术负责人同意签字认可后，松掉梁底模杆后拆除底模。非承重模板拆除：对
9、现浇整体结构的非承重模板，应在舲强度能保证其表面及棱角不因拆模而受损时，方可拆模。仅承受自重荷载的模板拆除：当现浇结构上无楼层和支架模板荷载时，应与结构同条件养护试块到达下表所规定的强度后方可拆模。结构类型结构跨度按强度等级的百分率计%板、壳2875梁8100悬臂梁2100承受上部荷载的模板拆除：对多层，需几层结构连续支模或拆模后结构上承受较大荷载的，下层结构的承重模板必须在与结构同条件养护的校试块到达100%设计强度时方准拆除。若施工荷载大于设计荷载，应经验算后加临时支撑。拆模顺序：模板拆除的顺序应按模板设计的规定执行。应采用先支的后拆，后支的先拆；先拆非承重模后拆承重模；先拆侧模后拆底模和
10、自上而下的拆除顺序。3）、板模板本工程板模全部采用16Cm厚九夹板，施工时，先在支撑架顶部上好板模支承横杆，然后在与模杆垂直方向铺设5义IOcm中彷，中彷间距50,两端与梁模相距2cm,周转使用时，铺设地点不能放错，以节约原料，木杨铺好后，依据每块尺寸大小铺设九夹板，要求九夹板铺至梁边ICm处，以便于拆除梁侧模，铺完后同样要求编号排列，上好隔离剂后绑扎板筋。板模板拆除，到达拆模强度后，申请同意先松掉板模支承横杆，御下支承木彷，然后用625鸭嘴头撬杠逐块剥拆，分类整理后吊至楼上同一地点使用。4）、施工缝模板施工在结构支模时不考虑施工缝地位，一切区域按正常情况搭设满堂钢管脚手架，板模全部安装。待於
11、强度到达拆模要求后将一切脚手架及模板拆除。施工缝施工时再二次搭设脚手架支模。5）、模板拆除注意事项本工程结构施工阶段为气温较低的天气，对模板的拆除有不利，要加强对於的养护。柱模板的拆除可在柱硅终凝后，混凝土不缺楞掉角后进行。梁侧模可在舲终凝后拆除，梁底模应待舲到达肯定强度后才干拆除（挑梁要求舲强度到达100%才干拆除；框架梁在校到达75%才干拆除）。为加强梁模拆除的科学性，每浇筑一次梁板增压一组7d於强度，其强度值作为拆模依据。现浇板的模板拆除强度值要求：到达强度值75%。模板的拆除严禁生拉硬撬，破坏校的外观尺寸。模板拆除注意拆模顺序，注意防止模板飞出伤人，拆除模板注意分类堆放，注意回收十字扣
12、和修复坏损模板。第四节、脚手架计算一、拟定脚手架搭设方式设计梁：脚手架的搭设尺寸：横距Lb二脚00,纵距L=Ioo0,步距h=1500,高度Hd=3000o板：横纵间距1000,步距h=1500,高度Hd=3000o依据以上设计，验算受力。二、计算数据确定依据施工图纸现取梁200X600、 荷载校自重24KNm3钢筋自重1.5KN/m3施工人员及机械设施LOKN/m2施工振捣荷载2KNm2脚手架、模板自重LlKNm2故：最不利单元总荷载值：N 三、验算扣件抗滑承载力梁长IOoO为计算单元。单元荷载值24 0.20 0.6l 1.2=3.456KN1.5 X0.200.6 1 1.2=0.216
13、KN0.31.01.01.4=0.42KN0.3X1.0X2.0 X 1.4=0.84KN0.3 X LOX 1.1 X 1.2=0.396KN查现行建筑施工规范大全表5.1.7得钢管脚手架扣件极抗滑承载力设计值得：f=800kg,由于所选用扣件为旧的，取f=500kg=5KN所需扣件数n：5.328KN5KN=1.0656o拟确定脚手架的搭设尺寸：横距Lb=Ioo0,纵距I=IOo0,实际所用扣件数为2个。即：扣件抗滑承载力符合要求。四、短向横杆抗弯验算按公式o=MWWf=MW=KMqI2W查表：KM取0.1,W取5.08cm3=0.1*(5.3281.2)Nmm1000mm*1OOOmrn
14、5.08*(10mm)3=87.4Nmm2f=205Nmm2短向横杆抗弯验算符合要求。五、梁底小横杆挠度验算f=Kf(ql4)(100EI)=0.973*5.328Nmm*(1000mm)4(100*2.06*105*Nmm2*12.19cm4)=2.064mm0依据规范要求：1/15O=IOoomm150=6.667mm,且小于Iomm。梁底小横杆挠度在允许内。六、验算立柱的稳定性按不组合风荷载考虑：立柱稳定性满足式：NAf立杆长细比：=Io/i=1.5mi=150cm1.58cm=94.9查表得：3=0.692N巾A=(1.2Ngk+1.4Nqk)(4.89)cm2=5.328KN2(0.
