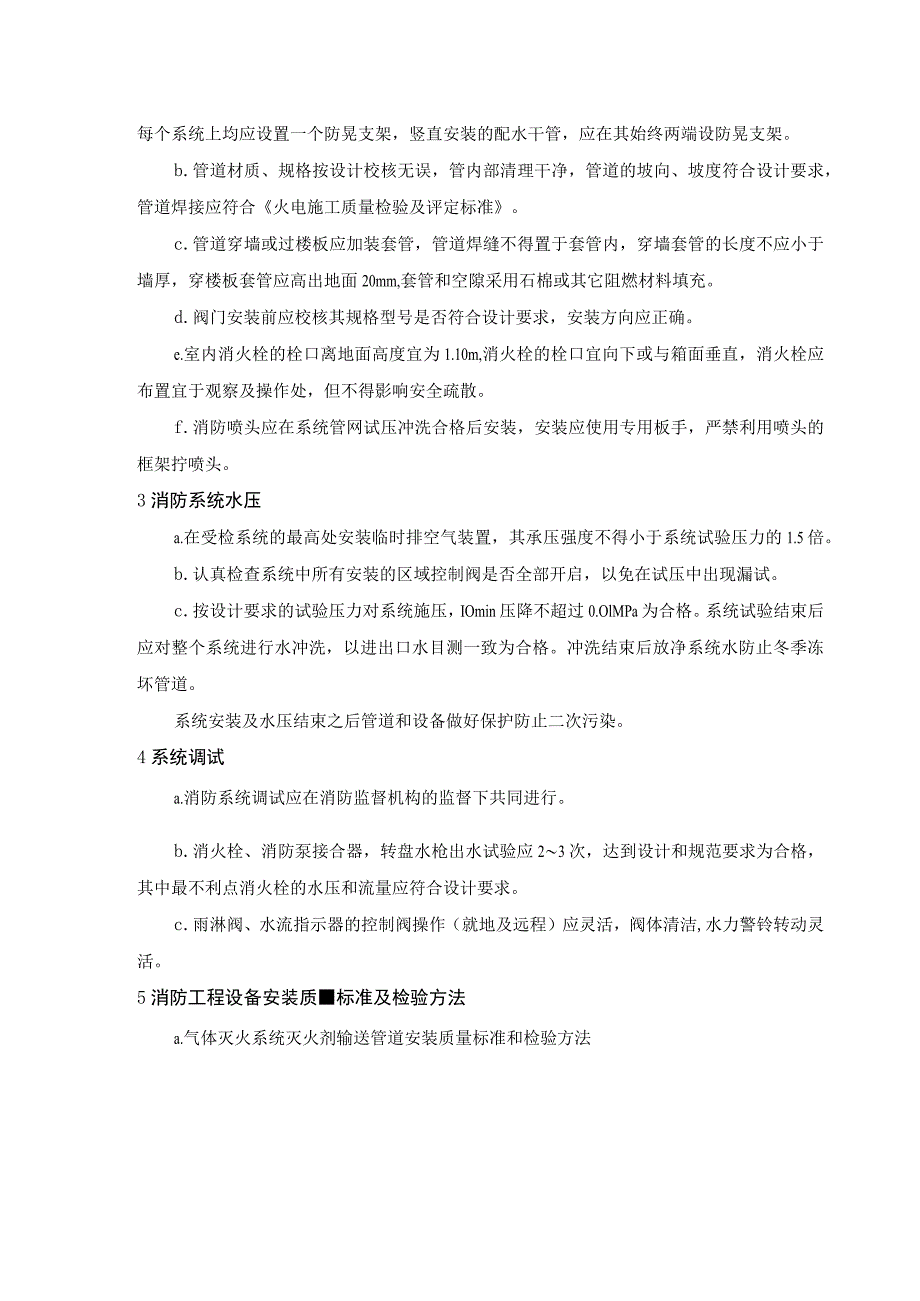

消防工程施工方案指导.docx_第2页
第2页 / 共7页
消防工程施工方案指导.docx_第3页
第3页 / 共7页
消防工程施工方案指导.docx_第4页
第4页 / 共7页
消防工程施工方案指导.docx_第5页
第5页 / 共7页
消防工程施工方案指导.docx_第6页
第6页 / 共7页
消防工程施工方案指导.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《消防工程施工方案指导.docx》由会员分享,可在线阅读,更多相关《消防工程施工方案指导.docx(7页珍藏版)》请在第壹文秘上搜索。

1、消防工程施工方案指导1施工准备a.消防系统所用的材料设备到货后认真核对材质单和合格证,对不和格产品及时退货。消防部件在安装前应进行性能测试,消防栓每批抽查1乐但不得少于5只,进行密封性能试验,试验压力为3.OMPa,试验时间不小于3min,无渗漏为合格,如有一只不合格,再抽查2%不得少于10支,重作试验,如仍有一只不合格,不得使用该批喷头。b.管道安装前应校直并清除管子内外杂物管道及附件按要做底漆防腐,漆膜要均匀,不得有流淌现象。c.按设计形式加工管道支架。d.消防箱施工质量标准1)消防箱内应根据箱体内构造将水龙带挂好放在箱内的挂钉、托盘或支架上。2)箱式消火栓的安装应“开门见栓、栓口朝外”。

2、3)质量控制标准:消火栓栓口中心距地面1.lm20mm,距箱开口侧面140mm,距箱后内表面100mm,允许偏差5i;消火栓箱体安装的垂直允许偏差3mmO2管道安装a.管道支架安装应稳固,安装位置不应影响消火栓及喷头的喷水效果,吊架与喷头距离不应小于300mm,与末端距离不宜大于250mm,直径大于DN50时,每个系统上均应设置一个防晃支架,竖直安装的配水干管,应在其始终两端设防晃支架。b.管道材质、规格按设计校核无误,管内部清理干净,管道的坡向、坡度符合设计要求,管道焊接应符合火电施工质量检验及评定标准。c.管道穿墙或过楼板应加装套管,管道焊缝不得置于套管内,穿墙套管的长度不应小于墙厚,穿楼

3、板套管应高出地面20mm,套管和空隙采用石棉或其它阻燃材料填充。d.阀门安装前应校核其规格型号是否符合设计要求,安装方向应正确。e.室内消火栓的栓口离地面高度宜为1.10m,消火栓的栓口宜向下或与箱面垂直,消火栓应布置宜于观察及操作处,但不得影响安全疏散。f.消防喷头应在系统管网试压冲洗合格后安装,安装应使用专用板手,严禁利用喷头的框架拧喷头。3消防系统水压a.在受检系统的最高处安装临时排空气装置,其承压强度不得小于系统试验压力的1.5倍。b.认真检查系统中所有安装的区域控制阀是否全部开启,以免在试压中出现漏试。c.按设计要求的试验压力对系统施压,IOmin压降不超过0.OlMPa为合格。系统

4、试验结束后应对整个系统进行水冲洗,以进出口水目测一致为合格。冲洗结束后放净系统水防止冬季冻坏管道。系统安装及水压结束之后管道和设备做好保护防止二次污染。4系统调试a.消防系统调试应在消防监督机构的监督下共同进行。b.消火栓、消防泵接合器,转盘水枪出水试验应23次,达到设计和规范要求为合格,其中最不利点消火栓的水压和流量应符合设计要求。c.雨淋阀、水流指示器的控制阀操作(就地及远程)应灵活,阀体清洁,水力警铃转动灵活。5消防工程设备安装质标准及检验方法a.气体灭火系统灭火剂输送管道安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1灭火剂输送管道安装应进行强度试验和气压严密

5、性试验检查施工记录一般项目1灭火剂输送管道连接采用螺纹连接管材宜采用机械切割;螺纹不得有缺纹、断纹等现象;螺纹连接的密封材料应均匀附着在管道的螺纹部分,拧紧螺纹时,不得将填料挤入管道内;安装后的螺纹根部应有2条3条外露螺纹;连接后,应将连接处外部清理干净,并做防腐处理观察检查采用法兰连接衬垫不得凸入管内,其外边缘宜接近螺栓,不得放双垫或偏垫。连接法兰的螺栓,直径和长度应符合标准,拧紧后,凸出螺母的长度不应大于螺杆直径的1/2且保有不少于2条外露螺纹已防腐处理的无缝钢管不宜采用焊接连接,与选择阀等个别连接部位需采用法兰焊接连接时,应对被焊接损坏的防腐层进行二次防腐处理一般项目2管道穿过墙壁、楼板

6、处应安装套管。套管公称直径比管道公称直径至少应大2级,穿墙套管长度应与墙厚相等,穿楼板套管长度应高出地板50mm。管道与套管间的空隙应采用防火封堵材料填塞密实。当管道穿越建筑物的变形缝时,应设置柔性管段观察检查和用尺测量3管道支、吊架的安装管道直径151.5观察检查和用尺测201.8252.1mm322.4402.7503.0653.4803.71004.31505.2防晃支架安装管道末端防晃支架与末端喷嘴间的距离不应大于50Om瞑公称直径不小于50mm的主干管道,垂直方向和水平方向至少应各安装1个防晃支架,当穿过建筑物楼层时,每层应设1个防晃支架。当水平管道改变方向时,应增设防晃支架观察检查

7、4灭火剂输送管道的外表面颜色宜涂红色油漆;在吊顶内、活动地板下等隐蔽场所内的管道,可涂红色油漆色环,色环宽度不应小于50uno每个防护区或保护对象的色环宽度应一致,间距应均匀观察检查和用尺测量b.气体灭火系统灭火剂储存装置安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1灭火剂储存装置安装及低压二氧化碳灭火系统的安全阀安装灭火剂储存装置安装后,泄压装置的泄压方向不应朝向操作面。低压二氧化碳灭火系统的安全阀应通过专用的泄压管接到室外观察检查2集流管上泄压装置的泄压方向不应朝向操作面观察检查.般项目1储存装置的安装位置应符合设计文件的要求观察检查2储存装置上压力计、液位计、

8、称重显示装置的安装位置应便于人员观察和操作观察检查3储存容器的支、框架应固定牢靠,并应做防腐处理观察检查4储存容器安装宜涂红色油漆,正面应标明设计规定的灭火剂名称和储存容器的编号观察检查5安装集流管前应检查内腔,确保清洁观察检查6储存容器与集流管间单向阀的流向指示箭头应指向介质流动方向观察检查7集流管应固定在支、框架上;支、框架应固定牢靠,并做防腐处理观察检查8集流管外表面油漆颜色宜涂红色油漆观察检查C.气体灭火系统喷嘴安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控喷嘴型号、规格及喷1应按设计要求逐个核对观察检查项孔方向目不带装饰罩连接管管端螺纹不应露出吊顶.的俯安装在吊

9、取Tffi1顶下的观察检查理喷嘴带装饰罩的装饰罩应紧贴吊顶目d.气体灭火系统驱动装置安装质量标准及检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1气动驱动装置的管道气压严密性应按GB50263气体灭火系统施工及验收规范的规定进行气压严密性试验检查试验记录般项目1拉索式机械驱动装置的安装拉索除必要外露部分外,应采用经内外防腐处理的钢管防护;拉索转弯处应采用专用导向滑轮;拉索末端拉手应设在专用的保护盒内;拉索套管和保护盒应固定牢靠观察检查2重力式机械驱动装置的安装应保证重物在下落行程中无阻挡,其下落行程应保证驱动所需距离,且不得小于25mm观察检查和用尺测量3电磁驱动装置驱动器的电气连

10、接线应沿固定灭火剂储存容器的支、框架或墙面固定观察检查4气动驱动装置的安装驱动气瓶的支、框架或箱体应固定牢靠,并做防腐处理;驱动气瓶上应有标明驱动介质名称、对应防护区或保护对象名称或编号的永久性标志,并应便于观察观察检查5气动驱动装置的管道安装管道布置应符合设计要求;竖直管道应在其始端和终端设防晃支架或采用管卡固定;水平管道应采用管卡固定。管卡的间距不宜大于O.6m;转弯处应增设1个管卡观察检查和用尺测量e.气体灭火系统预制灭火系统安装质量标准和检验方法类别序J检查项目质量标准单位检验方法及器具主控项目1柜式气体灭火装置、热气溶胶灭火装置等预制灭火系统及其控制器、声光报警器的安装位置应符合设计要求,并固定牢靠观察检查2柜式气体灭火装置、热气溶胶灭火装置等预制灭火系统装置周围空间环境应符合设计要求观察检查f.气体灭火系统调试质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具1系统手动、自动模拟启动试验应对所有防护区或保护对象按GB50263第E2节的规定进行按GB50263第E.2节的规定主控项目2模拟喷气试验应对所有防护区或保护对象按GB50263第E.3节的规定进行按GB50263第E.3节的规定3模拟切换操作试验设有灭火剂备用量且储存容器连接在同一集流管上的系统应按GB50263第E.4节的规定进行按GB50263第E.4节的规定
