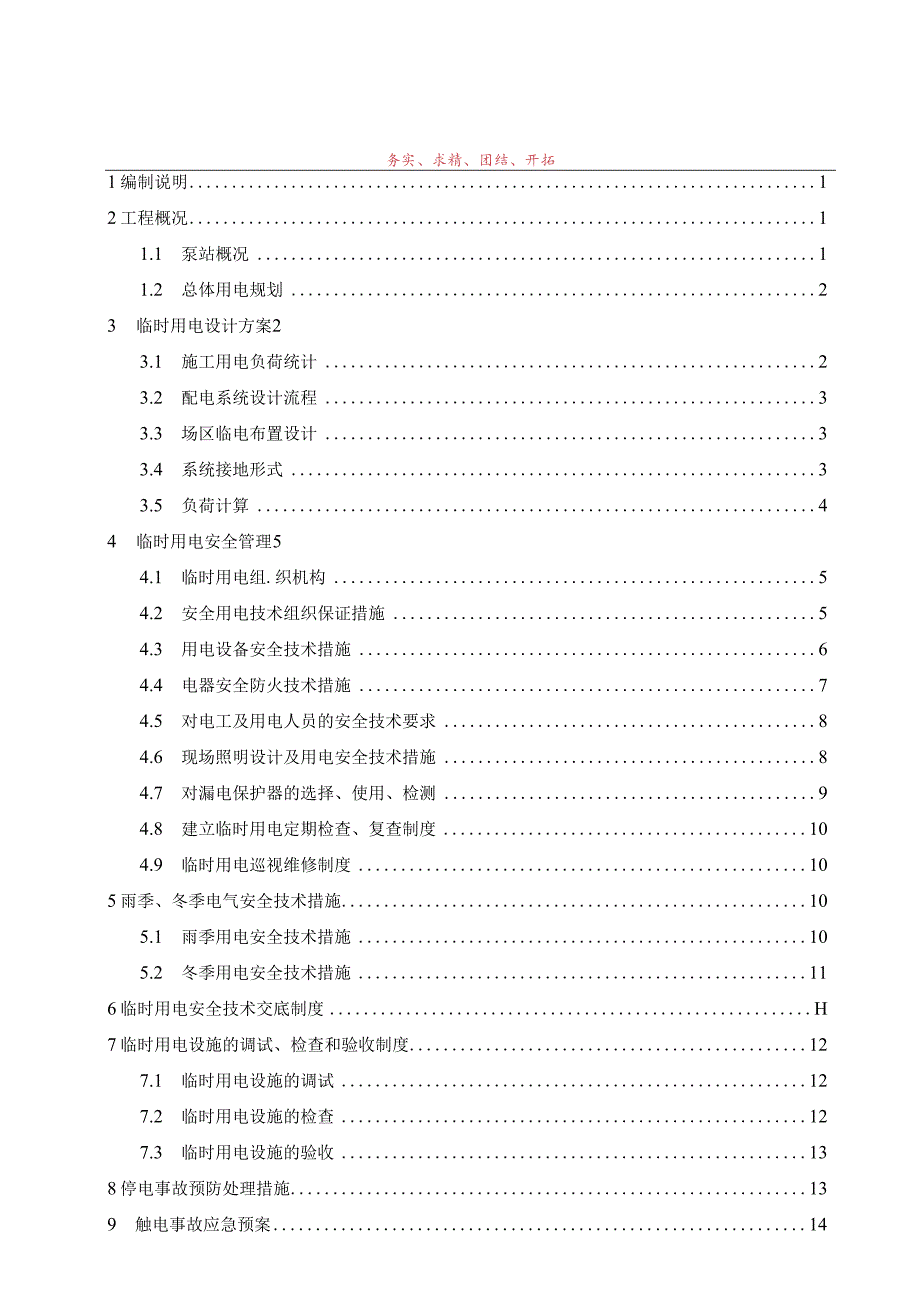

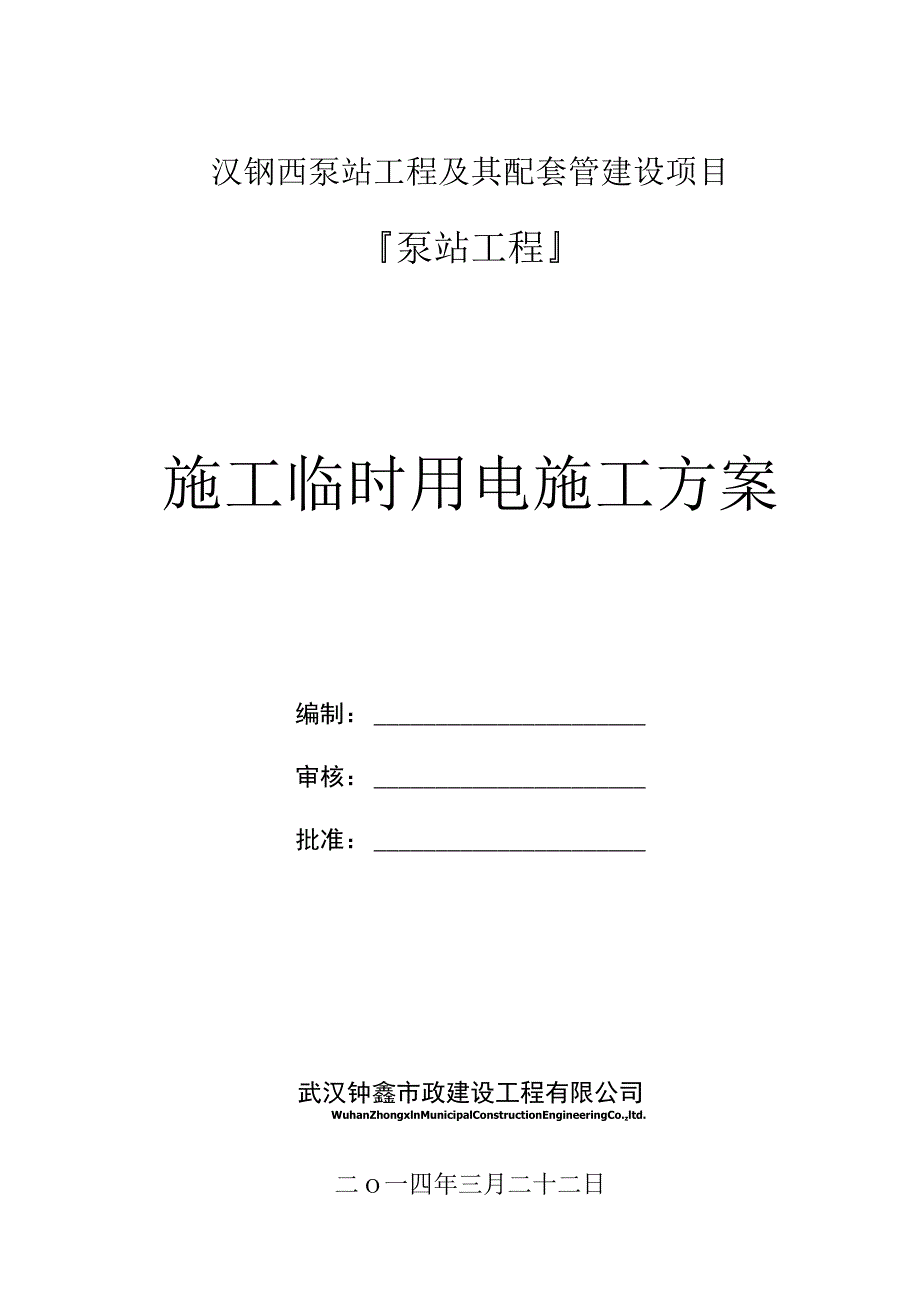

1、汉钢西泵站工程及其配套管建设项目泵站工程施工临时用电施工方案编制：审核：批准：武汉钟鑫市政建设工程有限公司WuhanZhongxlnMunicipalConstructionEngineeringCo.zltd.二O一四年三月二十二日务实、求精、团结、开拓1编制说明12工程概况11.1 泵站概况11.2 总体用电规划23 临时用电设计方案23.1 施工用电负荷统计23.2 配电系统设计流程33.3 场区临电布置设计33.4 系统接地形式33.5 负荷计算44 临时用电安全管理54.1 临时用电组.织机构54.2 安全用电技术组织保证措施54.3 用电设备安全技术措施64.4 电器安全防火技术措

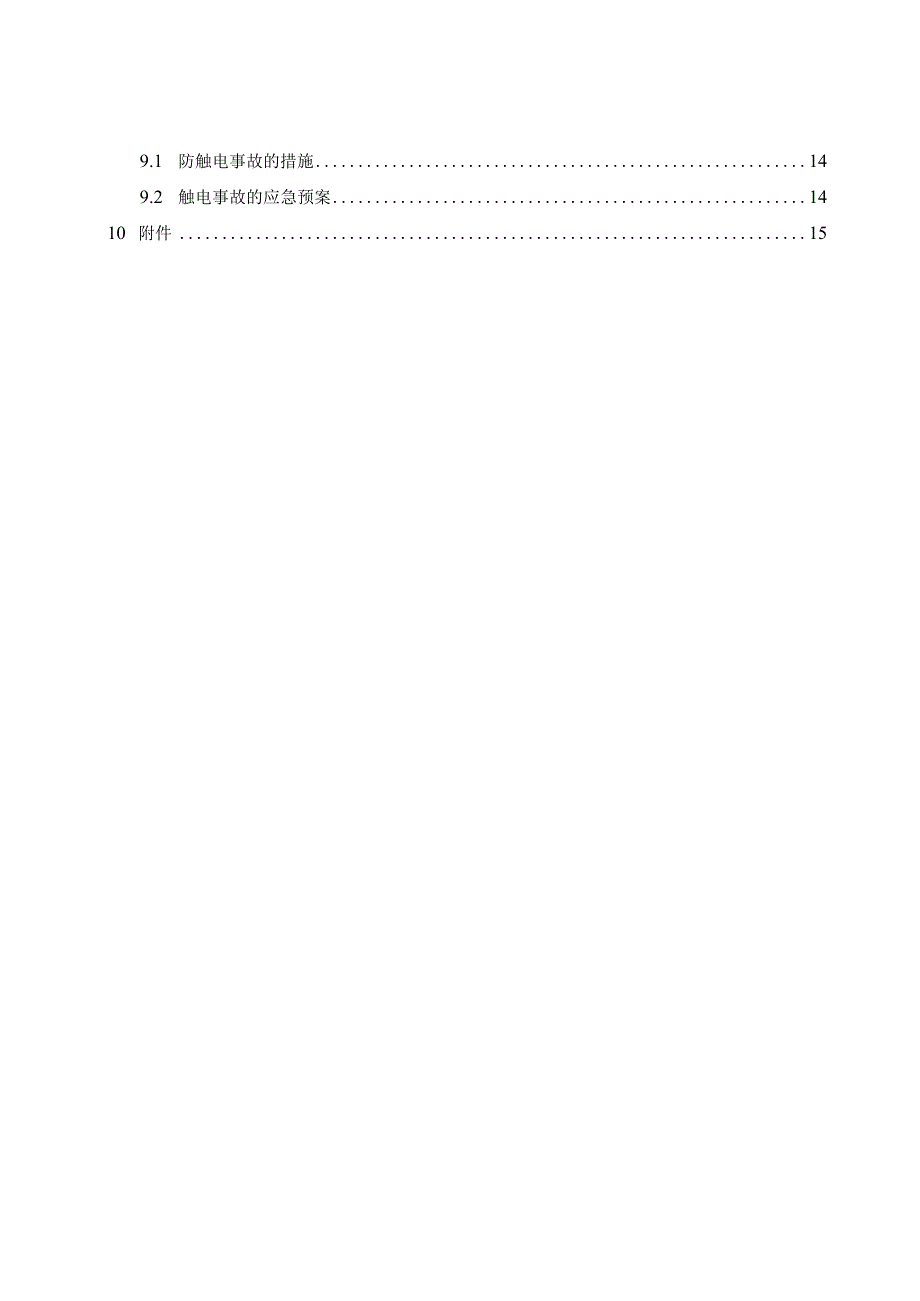

2、施74.5 对电工及用电人员的安全技术要求84.6 现场照明设计及用电安全技术措施84.7 对漏电保护器的选择、使用、检测94.8 建立临时用电定期检查、复查制度104.9 临时用电巡视维修制度105雨季、冬季电气安全技术措施105.1 雨季用电安全技术措施105.2 冬季用电安全技术措施116临时用电安全技术交底制度H7临时用电设施的调试、检查和验收制度127.1 临时用电设施的调试127.2 临时用电设施的检查127.3 临时用电设施的验收138停电事故预防处理措施139 触电事故应急预案149.1 防触电事故的措施149.2 触电事故的应急预案1410 附件151编制说明1）汉钢西泵站工
3、程及其配套管建设项目相关施工图。2）有关国家、部颁、地方的现行建筑施工安全生产法律法规、规范、规程、规定和工程质量检验评定标准。3）总公司发布的相关的施工工程质量、安全生产、文明施工、技术管理和技术标准；工程现场勘察情况等；4）相关规范、标准供配电系统设计规范GB50052-202*低压配电系统设计规范GB50054-95通用用电设备配电设计规范GB50055-93建设工程施工现场用电安全规范GB50194-93建筑地基基础工程施工质量验收规范GB50202-2002建筑工程施工质量验收统一标准GB50300-2001施工现场临时用电安全技术规范JGJ46-202*建筑施工安全检查标准JGJ5
4、9-99施工现场机械设备检查技术规程JGJ160-202*5）汉钢西泵站工程及其配套管建设项目现场实际情况;6）相关工程施工管理经验等；7）建设单位提供的现场电源资料；8）现场临时用电设备负荷和配置资料；9）简明施工计算手册10）本方案中其他未尽事项参照相关的规范标准执行。2工程概况2.1 泵站概况本工程为扩建雨水泵站，占地面积5186.8m2o根据汉钢西雨水泵站及配套道路排水工程修建规划，规划月湖大道路口控制高程为25.0m,一是保证了月湖大道下穿京广铁路涵洞通行净空，二是利于与周边场坪竖向衔接；结合现状地形高程，站区设计地面高程拟定为25.00mo根据站区周边的规划道路情况，站区大门朝向西
5、侧的拟建的梅家湖东路。在站区的布置上，本设计将主体构筑物设置在站区北侧，为减少配电电缆长度及便于设备维修，将配电间等紧靠泵房布置；而管理构筑物一一管理楼则布置在站区南侧，与主体构筑物之间用道路及绿化隔开，使管理区与生产区隔离，某某、通风、隔音条件较好。2.2 总体用电规划本标段临时用电可分为二部分，一是施工临电，包含基坑支护、主体结构、压力管出江及自排管出江各个环节施工时的设备、照明；二项目部办公、生活等用电。其中，在施工场区内安放一个80OkW的箱式变电站，配有高压进线、计量、低压出线、变压器、低压配电柜的成套设备，部分供临牌泵站抽水用电，用电量满足要求，我方一级配电箱安放在临排泵站配电房内
6、。为保证供电的可靠性，可视情况备用一台75KW的柴油发电机，供临时施工作业、抽排水等应急设备使用。3临时用电设计方案3.1 施工用电负荷统计本工程内施工用电负荷按施工区域及功能可分为2块，即施工用电、项目驻地办公生活用电负荷。每一项用电负荷统计均按照施工生产时的最大需求负荷进行统计，确保所配用电额度有一定的安全储备。表3.1-1站施工场区用电设备一览表序号设备名称设备功率(KW)设备数量设备总功率(KW)备注1电焊机10220钢筋焊接2调直机414钢筋-U3弯曲机312钢筋力二1木工圆锯机4.514.5模板加工5转角切割机313模板加工6振动棒1.345.2校振捣7湿喷机919锚喷支护8空压机
7、55155锚喷支护9水泥搅拌桩70170加固、止水帷幕10搅拌机616锚喷支护11抽水泵3.527抽水12场区照明及其他6综合13办公、生活用电30综合15总计222其中水泥搅拌桩与喷锚支护作业属于流水作业，施工期间不会同时用电，则用电最大功率约160kw3.2 配电系统设计流程（1）根据施工场地平面布置，总配电箱设于临牌泵站配电房内。（2）根据现场用电设备的分部位置确定分配电箱和设备开关箱的位置。（3）首先根据各分箱所分配的负荷进行计算支干线负荷，然后求出总箱负荷，选定支干线、总干线导线截面。（4）整定各开关的整定保护值，并考虑上下级的配合，以保证设备和线路的安全运行。3.3 场区临电布置设
8、计本工程采用380/220V市电做为施工、生活用电，在临牌泵站附近配有500kw变压器、高低压进出线、总开关及漏电保护器等成套设备。采用w22铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆线直埋地下引至各个用电区总配电箱内。再由一级配电箱引入二、三级配电柜及各个用电设备。具体详见附图一施工场区临时用电布置图。3.4 系统接地形式（I）由于现场施工设备变压器的低压侧为380V中性点直接接地,低压系统的接地形式采用TN-S三相五线制系统，如图所示：图3.4-1TN-S接零保护系统示意图说明：1一工作接地；2PE线重复接地；3电器设备金属外壳；Ll、L2、L3相线；N工作零线;PE-保护零线；DK总电
9、源隔离开关；RCD-总漏电保护器；T变压器（2）当架空线终端、总配电箱、区域配电箱与变压器的距离超过50米时，其保护零线（PE线）应重复接地，接地电阻应小于10o（3）在总电源开关箱及用电设备的开关箱内，开关的负荷侧设漏电保护器。3.5 负荷计算首先计算电流量，再查表取电缆线截面。公式如下：I=k*P（3*U*cos）I为计算电流，k代表需要系数，P代表功率，U代表电压（V）,cos4）代表设备功率因素。（1）通向现场施工配电柜支干线主要用电设备：水泥搅拌桩（40kw）、电焊机（20kw）、施工其他机具（70kw）,系数KX为0.6,cos为0.8oI=0.6*（40+20+70）*1000/
10、（1.732*380*0.8）=148A查表，电缆配置：选择VV22-3X95+2X50mm2电缆，满足负荷需求量。（2）通向项目部办公生活支干线主要用电设备：总功率20kw,系数KX为0.6,cos为0.8。I2=0.6*30*1000/（1.732*380*0.8）=34A电缆配置：选择VV22-3x20+2xl0mm2电缆，满足负荷需求量。见下线缆走向布置图。6。OAYV223*95+2*5。施工现场二级配电柜水泥搅拌桩基、空压机等电焊机、切割机等 配电线路设置示意图YV223*20+2*-0004临时用电安全管理4.1 临时用电组织机构为了加强对临时用电的安全管理，杜绝各类用电安全责任
11、事故的发生，项目部特成立安全用电领导小组，组织机构如下：项目经理T图4.1-1临时用电安全组织机构图4.2 安全用电技术组织保证措施1）、建立健全各级各部门的安全用电责任制和安全检查销项制度。2）、与外包单位和协作单位签订安全用电协议做到谁使用谁负责，谁维护。做到责任到人分工明确，专人负责的用电原则。3）、项目部专设一名负责施工现场临时用电的人员负责维护、记录等工作，并对项目部安全工程师负责。4）、在施工现场和配电箱附近设置明显的标识牌和警告牌。5）、项目部不定期组织加强临时用电安全技术的宣传、职工的教育工作，普及安全用电的常识。6）、由专职电气负责人认真、及时地整理临时用电技术资料，并应详细
12、具体编写安全用电技术保证措施。7）、电气设备的安全维修、拆除、移动必须由专职电工负责并完成。8）、电工操作必须有两人进行，一名看护人员一名操作人员。9）、移动电气设备时必须切断电源并有专人进行看护或将上级配电箱拉闸断电并将配电箱上锁。10）、维修配电箱和临时用电设备时必须将上一级配电箱开关拉闸断电悬挂“禁止合闸有人操作停电警示牌”，并有专人进行看护或将配电箱上锁。11）、临时使用的电器设备导线等在安装使用前必须按规定进行绝缘摇测，绝缘摇测电阻值必须符合相关规范要求并应形成绝缘电阻值测试记录。、电缆线路用IKV摇表摇测绝缘电阻值不低于IOMO、绝缘导线明敷或穿管敷设用500V摇表摇测，绝缘电阻值
13、不低于0.5MQ。、对电动机等用电设备用500V摇表摇测绝缘电阻值不低于0.5MQ。、绝缘摇测应按不同回路分开、分清顺序用相应规格的绝缘摇表依次测定，把数字填入到电器绝缘电阻测试记录（表6-31）,并和规范规定值相比较，得出结论，发现问题应及时进行处理，并将处理结果记录在案，并办理有关验收手续并将资料存档。4.3用电设备安全技术措施1）、基本要求a、施工现场的电动建筑机械、手持电动工具和用电安全装置必须符合相应的国家标准、专业标准和安全技术规程，并应有产品合格证和使用说明书。b、所有电动建筑机械、手持电动工具均应进行专人专机责任制，并定期检查，确保设备可靠运行。c、使用I类手持电动工具以及打夯
14、机，无齿锯等移动式电气设备必须戴绝缘手套。d、所有电气设备的外露导线部分，均应做保护接零。对产生振动的设备起保护零线的连接点不少于两处。e、各类电气设备均必须装设漏电保护器并应符合建筑施工现场标准化管理手册中的相关要求。f、电动建筑机械或手持电动工具的负荷线，必须选用无接头的多股铜芯橡皮护套软电缆，并符合国家GBU69-74通用橡套软电缆的要求。2）、焊接机械a电焊机应施置在防雨、防砸的地点，下方不得有堆土和积水。周围不得堆放易燃易爆物品及其他杂物。b、电焊机应单独设开关，并装设漏电保护装置。c、电焊机一次线长度应小于5m,二次线长度应小于30m,两侧接线应压接牢固，并安装可靠防护罩，旱机二次线宜采用YHS型橡皮套铜芯多顾软电缆。中间不得超过一处接头，接头破皮处应用绝缘胶布包扎严密。d、焊机把线和回路零线必须双线到位，不得借用金属管道，金属脚手架，轨道，钢盘等作回路地线。二次线不得泡在水中，不得压在物料下方。e、焊工必须按规定穿戴防护用品，持上岗证。3）、手持电动工具a、一般场所应选用11类手持电动工具，并装设额定动作电流大于15mA,额定漏电工作时间小于0.心的漏电保护器。b
