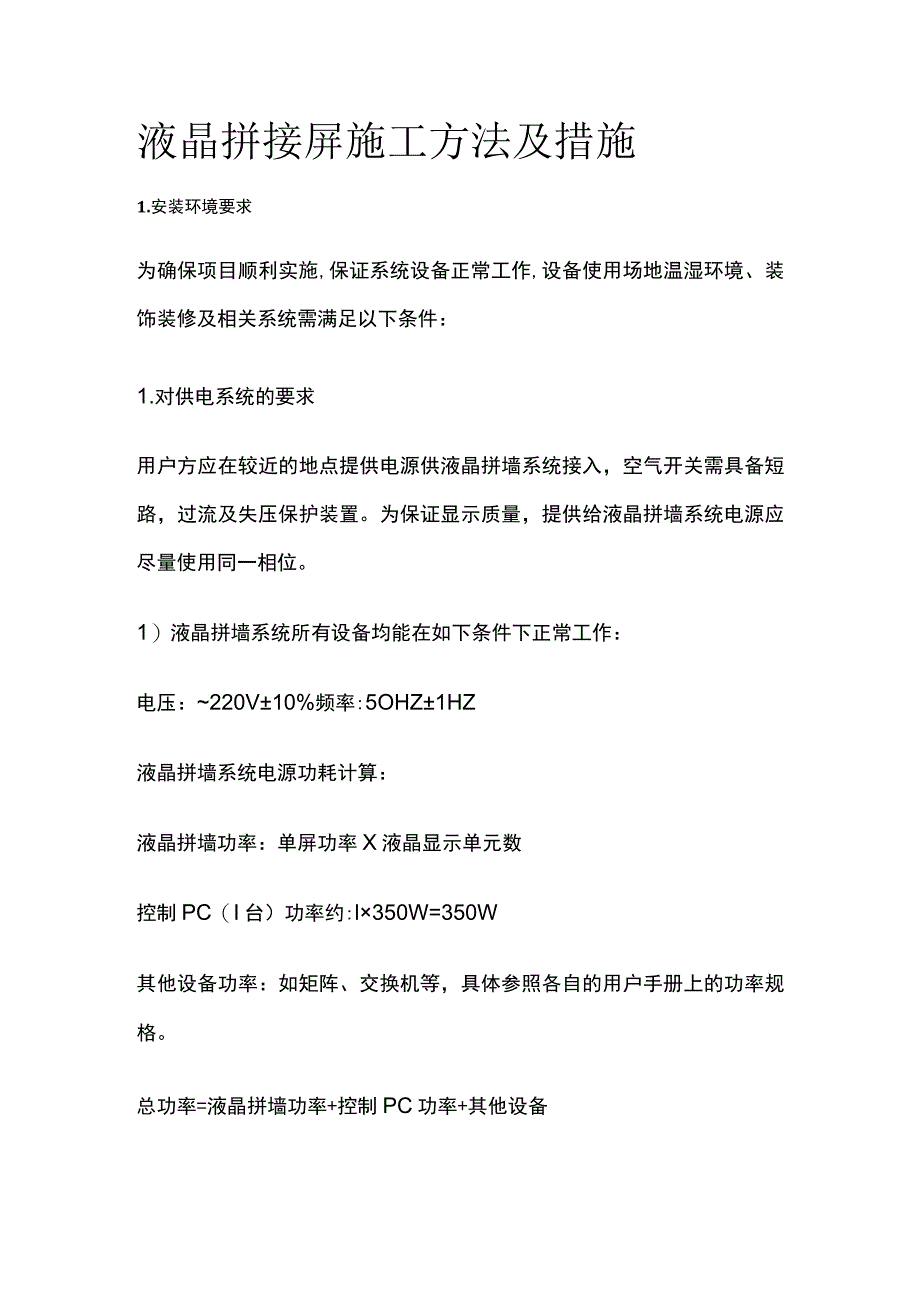

1、液晶拼接屏施工方法及措施1.安装环境要求为确保项目顺利实施,保证系统设备正常工作,设备使用场地温湿环境、装饰装修及相关系统需满足以下条件:1.对供电系统的要求用户方应在较近的地点提供电源供液晶拼墙系统接入,空气开关需具备短路,过流及失压保护装置。为保证显示质量,提供给液晶拼墙系统电源应尽量使用同一相位。1)液晶拼墙系统所有设备均能在如下条件下正常工作:电压:220V10%频率:5OHZ1HZ液晶拼墙系统电源功耗计算:液晶拼墙功率:单屏功率X液晶显示单元数控制PC(I台)功率约:l350W=350W其他设备功率:如矩阵、交换机等,具体参照各自的用户手册上的功率规格。总功率=液晶拼墙功率+控制PC

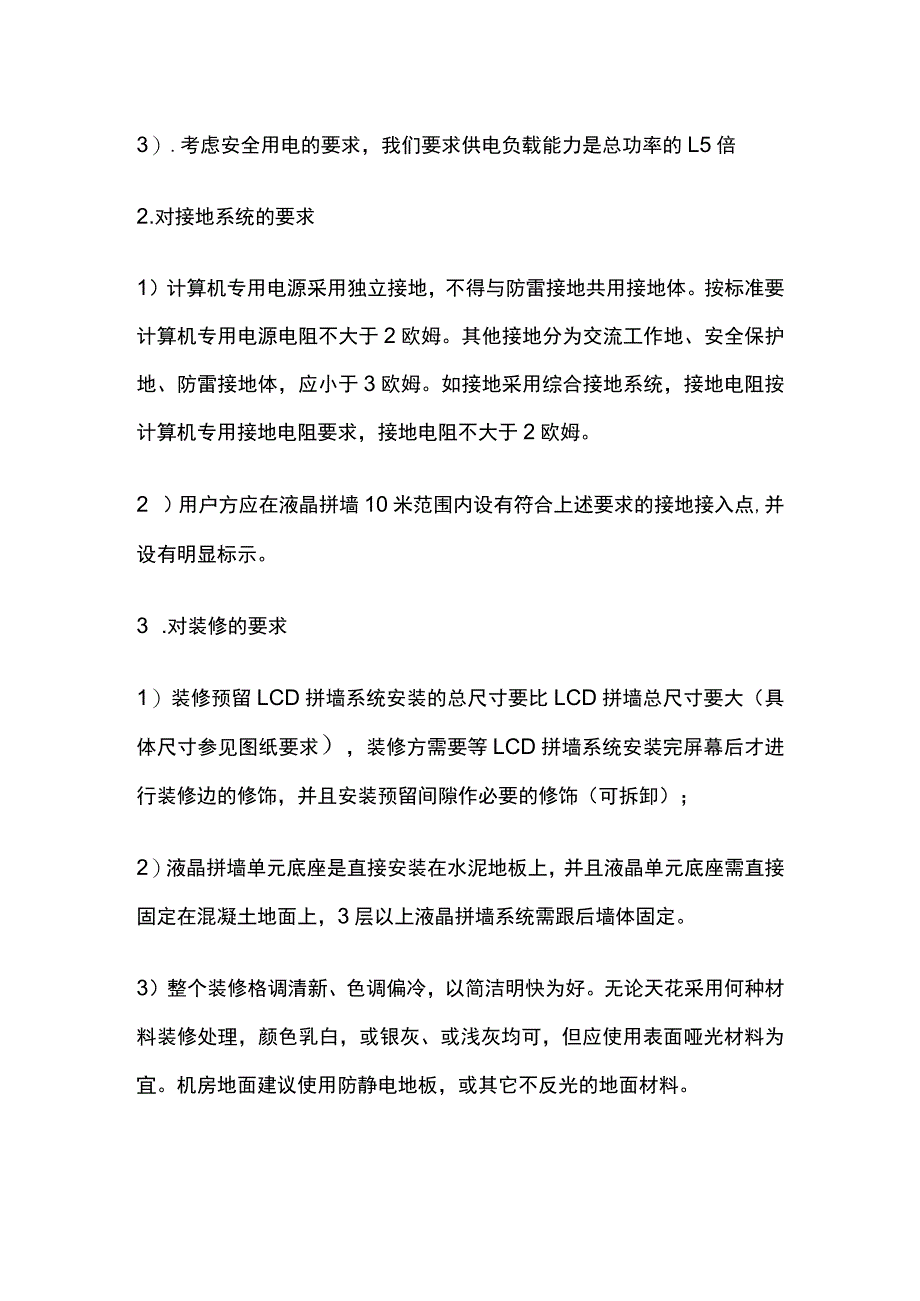

2、功率+其他设备3).考虑安全用电的要求,我们要求供电负载能力是总功率的L5倍2.对接地系统的要求1)计算机专用电源采用独立接地,不得与防雷接地共用接地体。按标准要计算机专用电源电阻不大于2欧姆。其他接地分为交流工作地、安全保护地、防雷接地体,应小于3欧姆。如接地采用综合接地系统,接地电阻按计算机专用接地电阻要求,接地电阻不大于2欧姆。2 )用户方应在液晶拼墙10米范围内设有符合上述要求的接地接入点,并设有明显标示。3 .对装修的要求1)装修预留LCD拼墙系统安装的总尺寸要比LCD拼墙总尺寸要大(具体尺寸参见图纸要求),装修方需要等LCD拼墙系统安装完屏幕后才进行装修边的修饰,并且安装预留间隙作

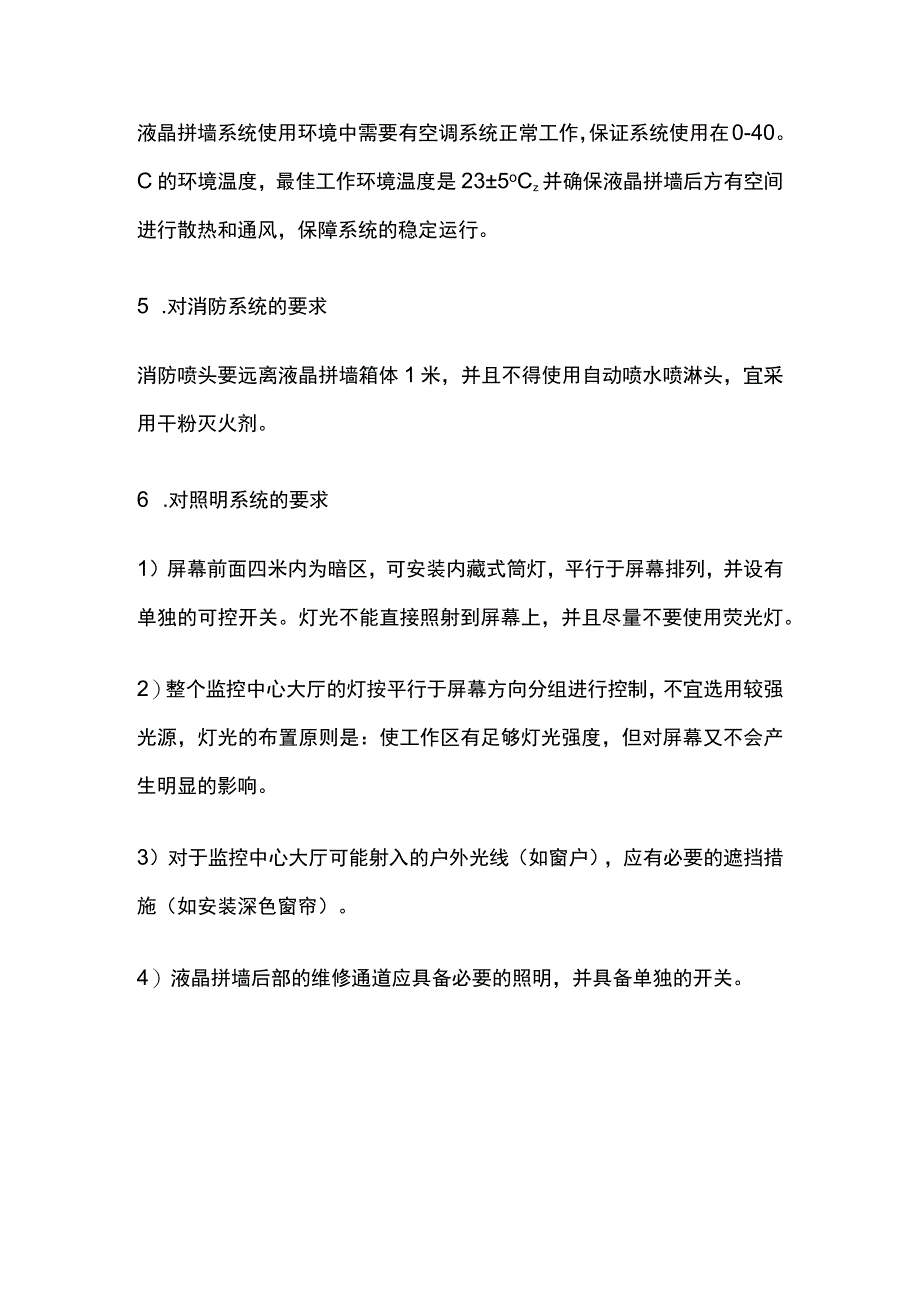

3、必要的修饰(可拆卸);2)液晶拼墙单元底座是直接安装在水泥地板上,并且液晶单元底座需直接固定在混凝土地面上,3层以上液晶拼墙系统需跟后墙体固定。3)整个装修格调清新、色调偏冷,以简洁明快为好。无论天花采用何种材料装修处理,颜色乳白,或银灰、或浅灰均可,但应使用表面哑光材料为宜。机房地面建议使用防静电地板,或其它不反光的地面材料。液晶拼墙系统使用环境中需要有空调系统正常工作,保证系统使用在0-40。C的环境温度,最佳工作环境温度是235oCz并确保液晶拼墙后方有空间进行散热和通风,保障系统的稳定运行。5 .对消防系统的要求消防喷头要远离液晶拼墙箱体1米,并且不得使用自动喷水喷淋头,宜采用干粉灭火

4、剂。6 .对照明系统的要求1)屏幕前面四米内为暗区,可安装内藏式筒灯,平行于屏幕排列,并设有单独的可控开关。灯光不能直接照射到屏幕上,并且尽量不要使用荧光灯。2)整个监控中心大厅的灯按平行于屏幕方向分组进行控制,不宜选用较强光源,灯光的布置原则是:使工作区有足够灯光强度,但对屏幕又不会产生明显的影响。3)对于监控中心大厅可能射入的户外光线(如窗户),应有必要的遮挡措施(如安装深色窗帘)。4)液晶拼墙后部的维修通道应具备必要的照明,并具备单独的开关。针对本项目显示系统的峰值功率总和与空调系统峰值功率总和相加即得出总的供电功率。通常情况下显示系统和空调系统的配电应各自单独布设,以避免相互之间出现干

5、扰影响显示。配电系统采用三相五线制供电,配电系统保证三相平衡,尽量减少对电网的冲击影响,同时还配备过流、短路、断路、过压、欠压、温度过高等保护措施,以及相应的故障指示装置。稳压电源:稳压电源应具有净化功能,其标称功率应大于系统使用总功率的1.5倍备用电源:备用电源,其容量应至少能保证系统正常工作时间不小于Ih,备用电源可以采用UPS电源或备用发电机或组合使用。建议用户配备相应的上述应急供电设施,满足特殊情况下的运行需要。8 .对防雷接地的要求设计液晶拼接显示系统时,选用的设备应符合电子设备的雷电防护要求;系统应有防雷击措施,应设置电源避雷装置,宜设置信号避雷或隔离装置;系统应等电位接地。接地装

6、置应满足系统抗干扰和电气安全的双重要求,并不得与强电的网零线短接或混接系统单独接地时,接地电阻不大于2欧,接地导线截面积应大于25mmo建议用户在做机房弱电接地时,充分考虑到大屏幕液晶拼接显示系统的接地及防雷。9 .线缆与线槽敷设施工要求金属导管必须按地(PE)可靠。电缆导管的弯曲半径不应小于电缆最大允许弯曲半径。见建筑电气工程施工质量验收规范。导管应排列整齐,固定点间距均匀,牢固安装,管卡设置合理。10 .电缆长度计算以2X2拼墙为例,各个单元的电缆长度如下计算:IDll=Z+X+B+Y+A+40cmID12=Z+X+B+Y+40cmID21=Z+X+2B+Y+A+40cmID22=Z+X+

7、2B+Y+40cmX、Y、Z值需在前期现场勘查时测量或商讨,Z取最大值(机柜高度),以上公式计算出的结果需再加上一定余量。11 .线槽内电缆敷设施工要求电线敷设应按照设计图纸的要求施工。电缆敷设严禁有绞拧、护层断裂和表面严重划伤等缺陷。大于45。倾斜敷设的电缆每隔2米处设固定点。电缆敷设应排列整齐水平敷设的电缆首尾两端、转弯两侧及每隔5-10米处设固定点。电缆的首端、末端和分支出端设标志牌。弱电线缆(RGB、视频、网络、RS232等)应与强电线缆隔开走线,避免信号干扰。如果是用线槽,应分不同的线槽走线。电线、电缆穿管前,应清除管内杂物,在管口设置保护措施。管内穿放大对数电缆时,直线管路的管径利

8、用率应为50%60%,弯管路的管径利用率应为40%50%管。管内穿放4对对绞电缆时,截面利用率应为25%30%电线、电缆两端应留有余量,并采用不易脱落和磨损的不干胶条标明相同的编号。12 .操作台装修及设备位置要求为使操作员可以方便直观的看到拼接屏的操作,操作控制电脑的位置应在拼接屏幕的正对面。如果有专门隔断的操作控制室,则操作控制室对应拼接屏位置应有透明玻璃,方便操作员的观看。控制电脑应尽可能位于拼接屏的正对面方向,并与拼接屏有合适的距离,以便于调试、色彩调整等操作。液晶拼接显示系统设备的摆放应位于拼接屏机柜旁边或后方空间,应尽量靠近拼接单元或矩阵的接口,减少信号线走线距离。2 .施工机械设

9、备施工机具表3 .施工前现场布置仓库指定一个物料存放空间,需有专人负责看守相关的设备和其他暂时存储的物品。现场临时设施屏试开机需要的电源,项目经理/电气工程师负责协调;现场环境要求不能高温、低温。如现场温度超过规定的要求,项目需暂停;事先接好信号源,如在户外拉线,准备梯子等户外工具;其他器材,如临时增力口其他功能,再另选配分配器,矩阵,网卡等;4 .施工技术及要点我公司将派遣有多年大屏幕拼接系统安装工程经验的技术人员,负责合同中全部设备的安装、系统调试、开通运行等工作,并对设备、系统质量全面负责。实施前相关材料技术交底。1 .施工技术机柜底座高度在80120厘米左右,控制台到大屏幕的观看距离建

10、议3-5米。为了方便安装维护,拼接单元后面需要保留净空间60厘米。因此整个拼接墙体的预留深度约需要08米。要求总功率及电流符合大屏幕要求,故UPS输出功率要求大于拼接系统总功率。液晶拼接单元安装从下往上,从左往右依次安装。2 .施工要点线槽接口应平整,接缝处紧密平直,槽盖装上后应平整、无翘脚,出线口的位置准确;线槽的所有非导电部份的铁件均应相互连接和跨接,使之成为连续导体,并做好整体接地;线槽安装应符合高层民用建筑设计防火规范(GB50045-95)的有关部门规定;在同一线槽内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%;缆线的布放应平直、不得产生扭绞,打圈等现象,不应受到外力的挤

11、压和损伤;缆线在布放前两端应贴有标签,以表明起始和终端位置,标签书写应清晰、正确;电源线、信号电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计要求;缆线布放时应有冗余。有特殊要求的应按设计要求预留长度。5.系统安装、调试1 .安装前的设备检验施工前应对所安装的设备外观、型号规格、数量、标配的相关配件进行检验,检验设备是否齐全,外观有无刮痕,通电是否正常显示等设备性能是否完好。2 .机柜安装机柜底座一般直接与抗静电地板接触,以保证地面能够长期承受重力不变形。底座安装应牢固,应按设计图的设计要求进行施工;机柜安放应竖直才巨面水平,垂直偏差不大1%。,水平偏差不大于3m

12、m,机柜之间缝隙不大于Imm;机台表面应完整,无损伤,螺丝坚固,每平方米表面凹凸度应小于1mm;机内接插件和设备接触可靠;机内接线应符合设计要求,接线端子各种标志应齐全,保持良好;台内配线设备,接地体,保护接地,导线截面,颜色应符合设计要求;所有机柜应设接地端子,并良好连接接入大楼接地端排。3 .拼接单元拼装拼接单元在安装前,均应先进行单机通电测试。拼装按照先下后上,逐行悬挂方式。视情况逐行调整位置或整体悬挂完成再调整位置。拼装调整后,用水平仪等设备确认水平度和垂直度,水平和垂直误差应满足设计要求。拧紧固定螺丝后要再次确认水平度和垂直度,保持其在允许范围内。4 .系统调试方案负责完成所有设备相

13、互间的兼容性测试与系统调试,并承诺能与其他系统(信号接入、供电等)集成商良好配合,共同准时、高质量完成液晶拼接系统安装集成工作。系统调试的目的系统调试的目的是通过系统调试,保证整个液晶拼接显示系统的运行稳定,为整体工程的竣工验收做好准备。通过对电气设备调试,检查电气设备的安装是否严格按照国家标准实施,通过对拼接单元的通电调试,可检测单元间线缆连接是否正确完好,必要时对控制线缆的性能参数进行复测;通过信号测试拼接单元间信号传输的正确性,发现问题时,及时检查修正;通过调试检查设备的供电参数是否符合要求,接地是否正常。通过调试可检测显示设备性能指标是否满足合同要求通过调试检查应用软件和系统功能是否达

14、到合同功能要求对拼接单元进行通电测试,逐项排除可能出现的通讯故障和显示缺陷。通过通电测试拼接单元间的电源连接的正确性,通过智能监控系统软件,查看电源及连接状态,出现预警信号,及时检查修正;通过拼接控制系统的联合调试,可以检查所有拼接功能性操作控制及显示状态和效果是否满足使用和合同要求;整体系统调试的目的就是为了将各系统设备连接控制状态调整到最佳状态,保证液晶拼接系统的长期稳定运行,因此拼接单元本身质量、技术的优劣直接决定了拼接单元调试的结果。拼接单元技术质量稳定,系统调试的过程将相对较短,并能保证系统的长期稳定运行。系统安装调试周期安排计划调试时间为5天,根据工程进度要求,委派有经验的资深专业

15、工程师完成本项目的安装调试工作。保证按照甲方要求时间完成整个系统的安装调试工作。调试工艺要求拼接单元调试:在设备调试前,应当认真阅读设备说明书等技术资料。检查设备的供电参数是否符合要求,接地是否正常。对拼接单元进行通电测试,逐项排除可能出现的通讯故障和显示缺陷。整理调试记录。应用软件与系统功能调试:软件功能调试系统自动检测功能调试,在控制设备发生自动检测信号后,能在软件中读取系统中所有设备。屏幕连接方式配置调试,在系统软件上,对大屏幕的连接方式进行调试,保证正确画面显示。系统配置调试,对输入信号进行对应的设置,并将常用的显示方式存储为快捷方式。设备监控功能调试,对被监控的大屏幕设定温度监控,在大屏幕显示模块温度上升到一定数据时,系统软件会自动调整光输出,保证系统能够正常运行。拼接单元调试按照通常的现场进度要求,本项目保证货物的准时运送至现场,确保拼接单元安装顺利进行。设备安装调试采用同步方式进行,确保整个项目的安装调试的完成。显示设备安装人员进入现场开始结构安装。仔细检验屏体结构是否能够满足设备安装的要求,发现问题应立即通知结构施工单位,迅速解决。与业主方联系设备的存放地点、防火、防盗等安全措施。同时,必须落实施工现场临时用电、施工操作面及施工区域等。由
