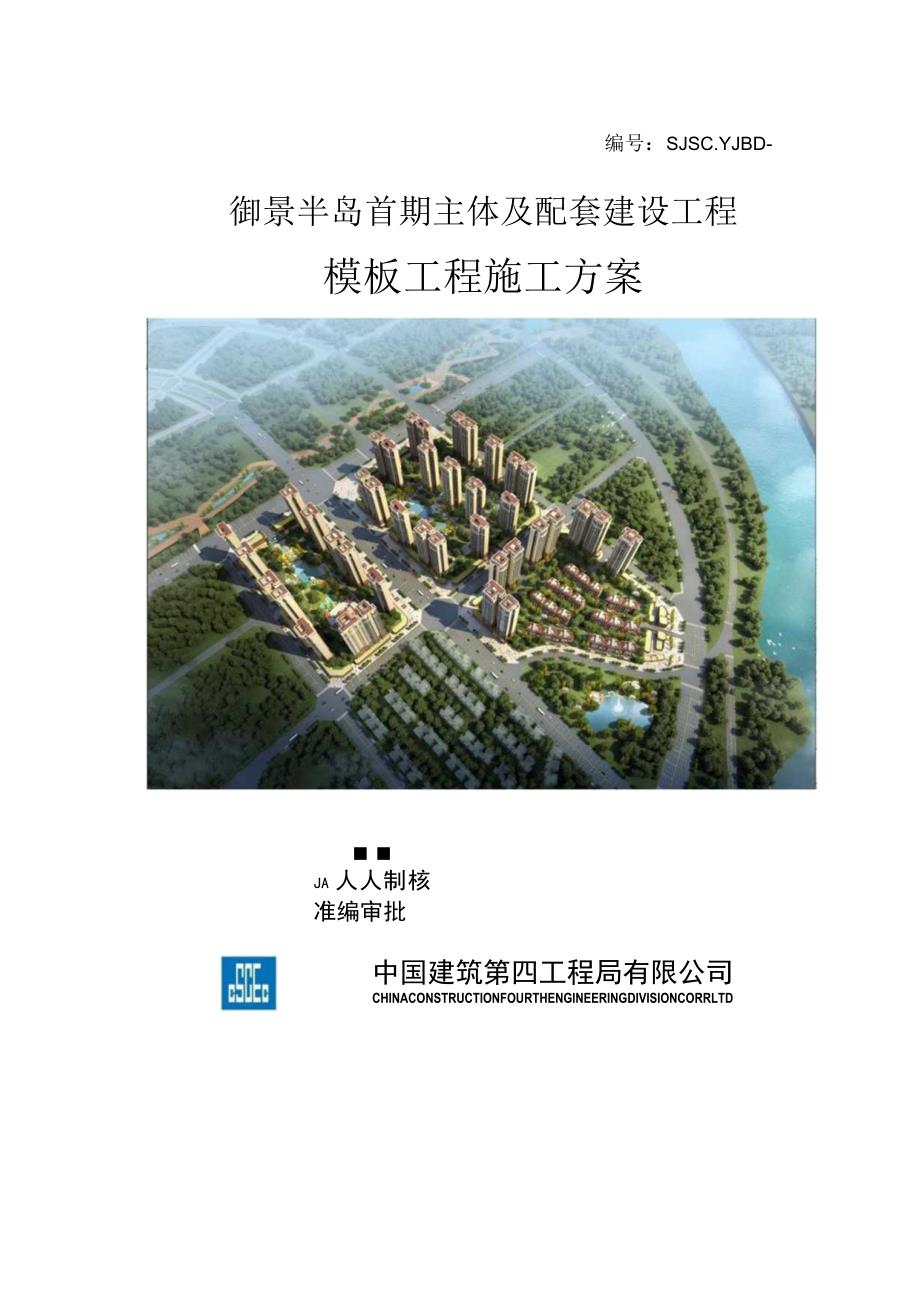

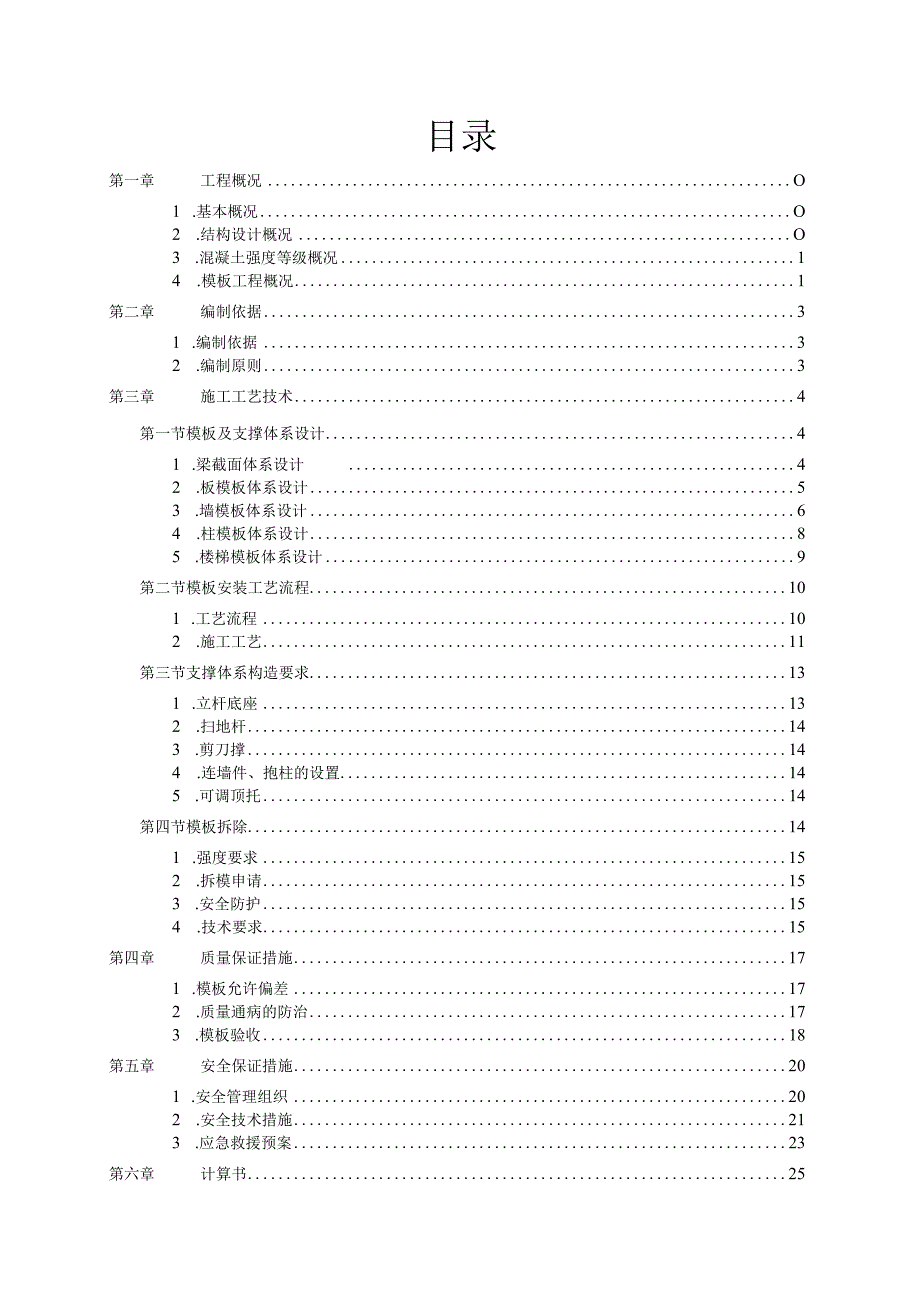

1、编号：SJSC.YJBD-御景半岛首期主体及配套建设工程模板工程施工方案 JA人人制核准编审批中国建筑第四工程局有限公司CHINACONSTRUCTIONFOURTHENGINEERINGDIVISIONCORRLTD目录第一章工程概况O1 .基本概况O2 .结构设计概况O3 .混凝土强度等级概况14 .模板工程概况1第二章编制依据31 .编制依据32 .编制原则3第三章施工工艺技术4第一节模板及支撑体系设计41 .梁截面体系设计42 .板模板体系设计53 .墙模板体系设计64 .柱模板体系设计85 .楼梯模板体系设计9第二节模板安装工艺流程101 .工艺流程102 .施工工艺11第三节支撑体

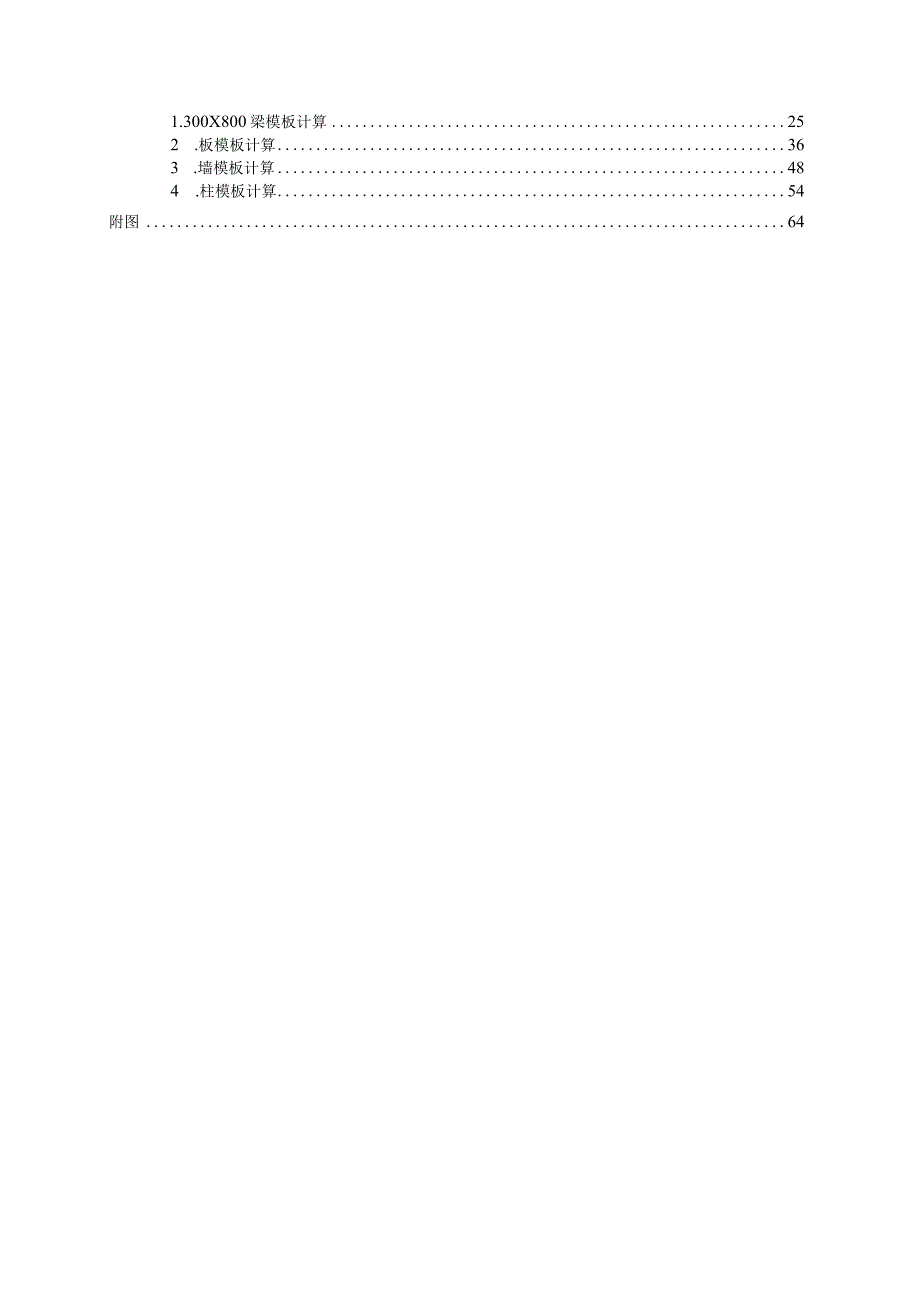

2、系构造要求131 .立杆底座132 .扫地杆143 .剪刀撑144 .连墙件、抱柱的设置145 .可调顶托14第四节模板拆除141 .强度要求152 .拆模申请153 .安全防护154 .技术要求15第四章质量保证措施171 .模板允许偏差172 .质量通病的防治173 .模板验收18第五章安全保证措施201 .安全管理组织202 .安全技术措施213 .应急救援预案23第六章计算书251.300X800梁模板计算252 .板模板计算363 .墙模板计算484 .柱模板计算54附图64第一章工程概况1 .基本概况御景半岛首期主体及配套建设工程由19栋高层、10#综合楼、附属商业裙楼和中庭地下室
3、组成。高层层数28F/29F/30F/31F、附属商业裙楼TF/1F/2F、地下室层数为1F/2F,高层建筑高度85.30093.900m,标准层层高3.0m,总建筑面积约23万平方米。基础形式为筏板基础、独立基础、墩基础、桩基础和条形基础，9栋高层结构形式为剪力墙结构，商业裙楼、中庭地下室为框架结构。工程名称泸州御景半岛首期主体及配套建设工程建设单位泸州东城置业有限公司监理单位四川良友建设咨询有限公司地勘单位四川省川建勘查设计院设计单位成都基准方XX筑设计有限公司施工单位XX四局第五建筑工程有限公司监督单位泸州市建设工程质量、安全监督管理站监督结构类型框架、剪力墙建筑面积约23万平方米建筑层
4、数高层：1#、5#、9#楼地上28F,6#楼地上29F,4#楼地上30F,2#、3#、7#、8#楼地上31F售楼中心：地上3层；样板房：4栋单体楼栋建筑2 .结构设计概况项目名称结构设计设计使用年限50年结构安全等级二级结构抗震等级6度设防结构形式结构框架、剪力墙工程地基基础基础筏板基础、独立基础、墩基础、班基础和条形基础场地类别11类环境类别室内正常环境为一类，室内湿润、露天及与水土直接接触部分为二类Ao板厚IoOmm厚、12Omm厚，地下室顶板18Omm厚层高地下室5.4m、3.61m,地上结构3m。梁截面地下室：200400200500200X550、200X600、250X400、25
5、0X550、250X800、300X600、300700300X800、300850300X910、30011003001200主楼：200X400、2OO5OO200X600、200700200450200460、200X535、200X1040、300X500、300600300700300X800、300900300X1000、3001040300X1510.400600墙截面200厚、250厚、300厚3 .混凝土强度等级概况结构部位构件地位混凝土强度等级基础桩基C30筏板、地梁C30(P6)独基C30(P6)基础垫层C15地下室结构梁板C35、C30墙柱C55、C35主体结构剪力墙、
6、柱C55、C45、C40、C30梁、板C35、C304 .模板工程概况本方案模板支设针对一切楼栋,层高不大于5m,高支模施工详见高支模施工方案。本工程竖向模板、水平模板均采用15mm厚优质九夹板，尺寸915mmX1830mm。各楼栋结构各配置竖向模板一套，水平模板三套。次楞采用50X100木防，主楞采用48.3X3.6钢管。对拉螺杆采用M14高强对拉螺杆，在有防水要求外墙采用M14止水螺杆。各楼栋模板支撑体系采用承插盘扣式脚手架，扫地杆30Omnb步距1400mm、550mm,纵横间距1200mm、90OnIm（依据房间尺寸选择），立杆高2550mm,钢管均采用选用Q235钢管，648.3X3
7、.0钢管。在梁底、墙、柱采用扣件式脚手架配合支撑。部署时立杆按中心距梁中心550mm部署，立杆部署详图见附图。快拆体系如下图所示:2一杆接头立杆Lr盘扣与钢管/1 额星接/深横杆 A48钢管立杆、盛钢管横杆第二章编制依据1.编制依据序号标准名称标准标号1建筑工程施工质量验收统一标准GB50300-20012混凝土结构工程施工质量验收规范GB50204-200123建筑结构荷载规范GB50009-20014建筑施工模板安全技术规范JGJ162-20085建筑施工承插型盘扣式钢管支架安全技术规程JGJ231-20106建筑施工扣件式钢管脚手架安全技术规范JGJ130-20117插槽式快速拆装脚手架
8、构件Q/CQJC-001-20118建筑施工高空作业安全技术规程JGJ80-919建筑施工安全检查标准JGJ59-201110泸州御景半岛首期主体及配套建设工程项目施工设计图纸11施工组织设计2.编制原则(1)认真贯彻国家工程建设的法律、法规、规程、方针和政策。(2)严厉执行工程建设程序，坚持合理的施工程序、施工顺序和施工工艺。(3)采用现代建筑管理原理、流水施工方法和网络施工技术，组织有节奏、均衡和连续地施工。(4)优先选用先进的施工技术，科学确定施工方案；认真编写各项实施计划，严厉控制质量、进度、成本和安全施工。(5)提高施工机械化、自动化程度，改善劳动条件，提高生产率。(6)坚持“安全第
9、一、预防为主、综合治理”原则，编制安全文明施工组织设计和生态环境保护措施，以及严防建筑振动、噪声、粉尘及垃圾污染的技术组织措施。(7)尽可能使用永久性和组装式施工设施，努力减少施工设施的建造量，科学规划施工平面，减少的施工用地。(8)优化现场物资存放量，合理确定储存方式，尽量减少库存和物资损耗。(9)坚持“四节一保”、“绿色施工”的原则。第三章施工工艺技术第一节模板及支撑体系设计1.梁截面体系设计梁底梁侧模板均采用15mm厚优质九夹板。梁侧和梁底次楞采用50X100木杨，梁底次楞间距不大于25Omm,梁侧次楞间距不大于25Omm。梁底支撑小横杆采用648.33.6钢管。小横杆下增设一道立杆,与
10、一侧快拆体系立杆相连,沿梁跨方向间距不大于1200mm部署一道。立杆与快拆立杆至少一端连接。梁高2550的梁，应在距梁底250mm处设M14对拉螺杆。支撑图层边、洞口梁模板支设yAXAyy/切以陷VOrI4ISQ72.板模板体系设计使用快拆体系时，板模采用15mm厚优质九夹板，板底次楞间距不大于200mm。板底采用快拆架。立杆间距不大于1200X1200,第一道扫地杆距地面30Omnb第二道横杆距第一道杆1400。第三道杆距第二道55Omm。支撑图7/Z/7t7号/M/V/777.3.墙模板体系设计模板采用18mm厚黑覆膜九夹板，竖向次楞采用50X10Omm方木间距30Omnb水平主楞采用48
11、.3X3.6mm的双钢管，统一对称开口，采用M14高强对拉螺栓拉接固定，横向间距50Omnb纵向间距第一道200、300,以上600*a（a依据支模高度确定）。支撑图4.柱模板体系设计模板采用18mm厚黑覆膜九夹板，竖向次楞采用50X10Omm方木间距250mm,水平主楞采用48.3X3.6mm的双钢管，统一对称开口，采用M14高强对拉螺栓拉接固定，横向间距45Omnb纵向间距第一道200、300,L5米以下500,L5米以上600*a（a依据支模高度确定）。5.楼梯模板体系设计楼梯模板采用封闭式模板。楼梯封闭模板上部留设出气口和振捣孔，出气孔直径100mm,间距IoOomnb出气口内侧加铺2
12、0OmmX20Omm钢丝网，钢丝网边用20mm宽木条固定；楼梯模板底部脚手架与楼板脚手架连结；立杆间距为90OmmX90Omm。支撑图第二节模板安装工艺流程1.工艺流程(1)墙模板安装工艺流程(2)柱模板安装工艺流程(3)梁模板安装工艺流程(4)板模板安装工艺流程快拆架f主龙骨f次龙骨f模板拼装f模板调整、验收2.施工工艺2.1. 支架搭设满堂架搭设应放线抄平，快拆架立杆每排间距按设计设置，纵横向横杆与立杆要拉结牢固；2.2.墙侧模板支设墙模板支设前应进行木工翻样，将墙模板依据所在部位编号标志，并依据模板设计钻好螺杆孔；模板脚部在墙钢筋上焊接限位钢筋；模板支设时依据楼板所弹模板边线，压线由下而
13、上安装。安装时应先将墙体一面模板就位后临时固定，将对拉螺杆安装在一面模板螺杆孔上，再将另一面模板依据对拉螺杆孔对孔安装上墙，模板临时固定后，依据支模要求将背杨钉在模板上。然后依据对拉螺杆安装模板钢管横楞，钢管横楞应平直美观，并及时上紧螺杆3型卡固定钢管横楞，3型卡加固时可将模板截面拉紧3-5mm；模板支设必须全高吊线拉紧3型卡，校正垂直度。模板安装校正垂直度2.3.柱侧模板支设柱侧模板支设必须刷涂水质脱模剂。模板支设前应进行木工翻样，将柱模板依据所在部位编号标志。模板支设时依据楼板所弹模板边线，压线由下而上安装。相邻块模板拼接部位，采用50X100木杨背杨顶牢拼接边。柱模板就位后，将50X100背防依据支模要求安装在模板上，木防间距应依据模板边长均匀分布，采用钢管抱箍夹紧，及时上紧抱箍螺杆3型卡，3型卡加固时可将模板截面拉紧3-5mmo柱模板支设时要求全高吊线，校正垂直度，柱与板交接地位应坐浆。2.4.梁模板支设对框架主梁模板，梁一侧模板应待主梁钢筋绑扎完成后支设。梁较大模板，设对拉螺杆拉结模板。梁柱墙模板交接处，先在墙柱模板地位留出梁截面开口，梁模板压墙柱模板支设。梁板平面模板压梁侧立面模板支设，梁侧模板压梁底模板支设。梁模板支设应先在楼板上弹线，吊线安装梁模板底模。梁底木防须立放纵向铺设。
