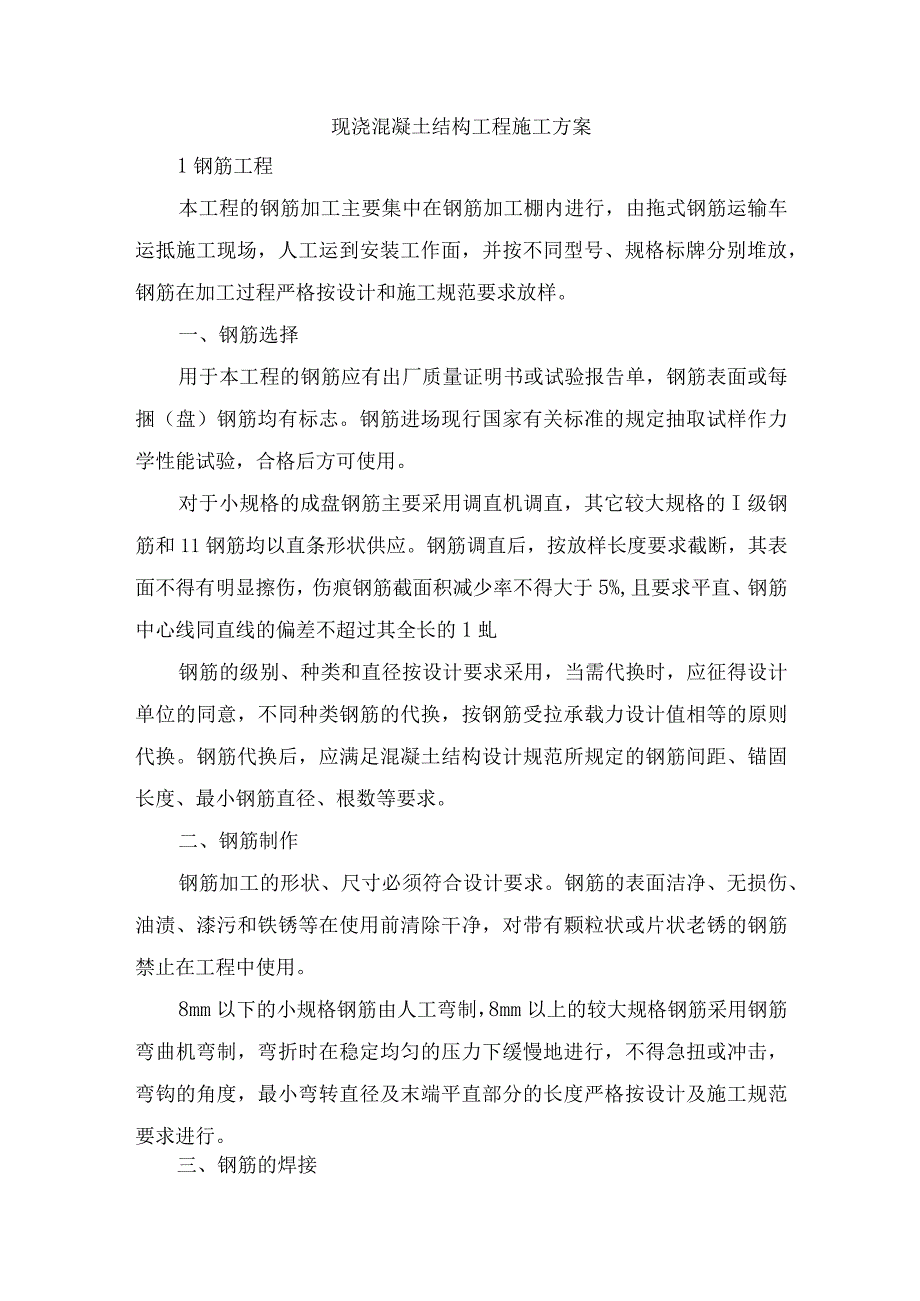

1、现浇混凝土结构工程施工方案1钢筋工程本工程的钢筋加工主要集中在钢筋加工棚内进行,由拖式钢筋运输车运抵施工现场,人工运到安装工作面,并按不同型号、规格标牌分别堆放,钢筋在加工过程严格按设计和施工规范要求放样。一、钢筋选择用于本工程的钢筋应有出厂质量证明书或试验报告单,钢筋表面或每捆(盘)钢筋均有标志。钢筋进场现行国家有关标准的规定抽取试样作力学性能试验,合格后方可使用。对于小规格的成盘钢筋主要采用调直机调直,其它较大规格的I级钢筋和11钢筋均以直条形状供应。钢筋调直后,按放样长度要求截断,其表面不得有明显擦伤,伤痕钢筋截面积减少率不得大于5%,且要求平直、钢筋中心线同直线的偏差不超过其全长的1虬
2、钢筋的级别、种类和直径按设计要求采用,当需代换时,应征得设计单位的同意,不同种类钢筋的代换,按钢筋受拉承载力设计值相等的原则代换。钢筋代换后,应满足混凝土结构设计规范所规定的钢筋间距、锚固长度、最小钢筋直径、根数等要求。二、钢筋制作钢筋加工的形状、尺寸必须符合设计要求。钢筋的表面洁净、无损伤、油渍、漆污和铁锈等在使用前清除干净,对带有颗粒状或片状老锈的钢筋禁止在工程中使用。8mm以下的小规格钢筋由人工弯制,8mm以上的较大规格钢筋采用钢筋弯曲机弯制,弯折时在稳定均匀的压力下缓慢地进行,不得急扭或冲击,弯钩的角度,最小弯转直径及末端平直部分的长度严格按设计及施工规范要求进行。三、钢筋的焊接本工程

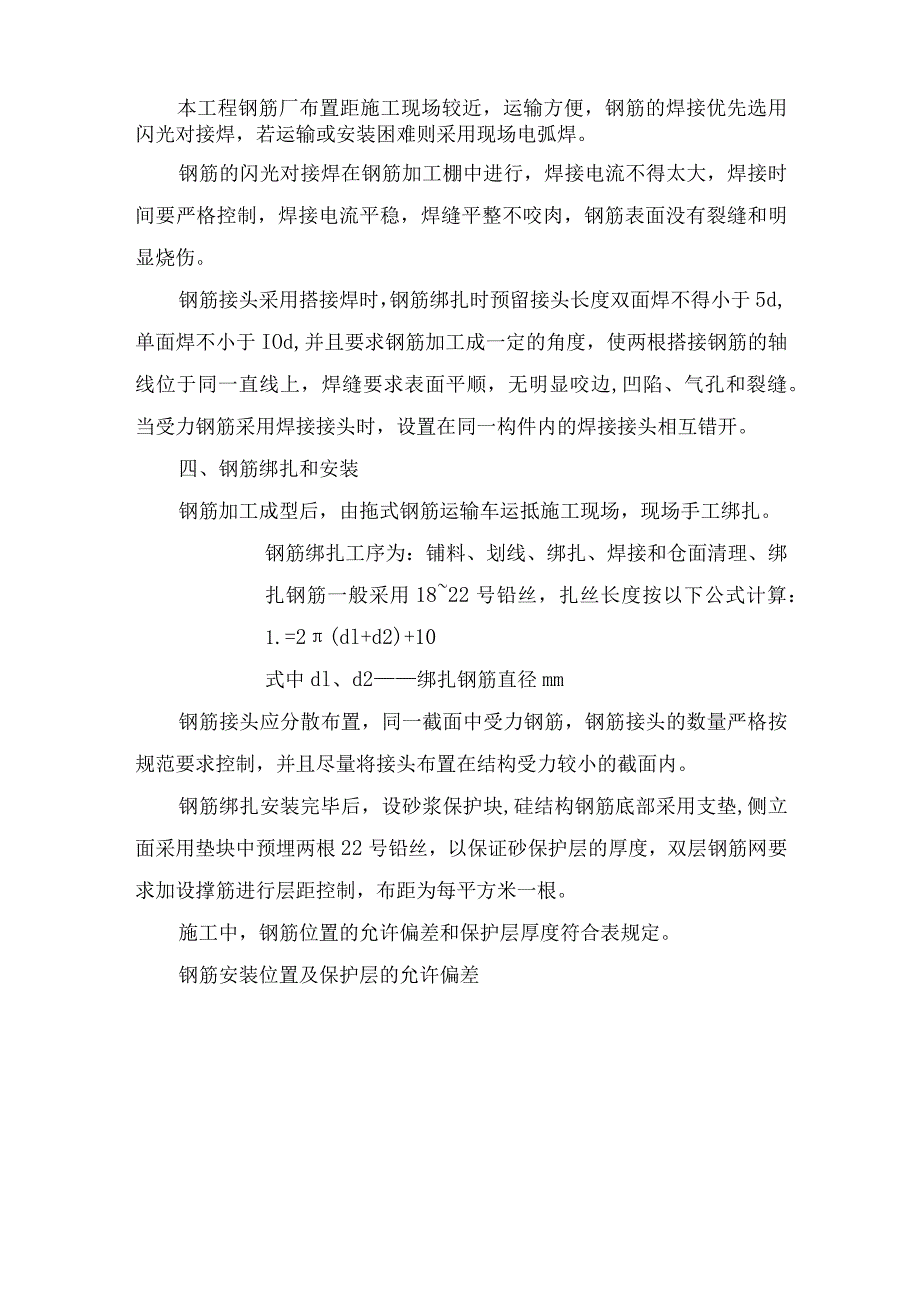

3、钢筋厂布置距施工现场较近,运输方便,钢筋的焊接优先选用闪光对接焊,若运输或安装困难则采用现场电弧焊。钢筋的闪光对接焊在钢筋加工棚中进行,焊接电流不得太大,焊接时间要严格控制,焊接电流平稳,焊缝平整不咬肉,钢筋表面没有裂缝和明显烧伤。钢筋接头采用搭接焊时,钢筋绑扎时预留接头长度双面焊不得小于5d,单面焊不小于IOd,并且要求钢筋加工成一定的角度,使两根搭接钢筋的轴线位于同一直线上,焊缝要求表面平顺,无明显咬边,凹陷、气孔和裂缝。当受力钢筋采用焊接接头时,设置在同一构件内的焊接接头相互错开。四、钢筋绑扎和安装钢筋加工成型后,由拖式钢筋运输车运抵施工现场,现场手工绑扎。钢筋绑扎工序为:铺料、划线、绑

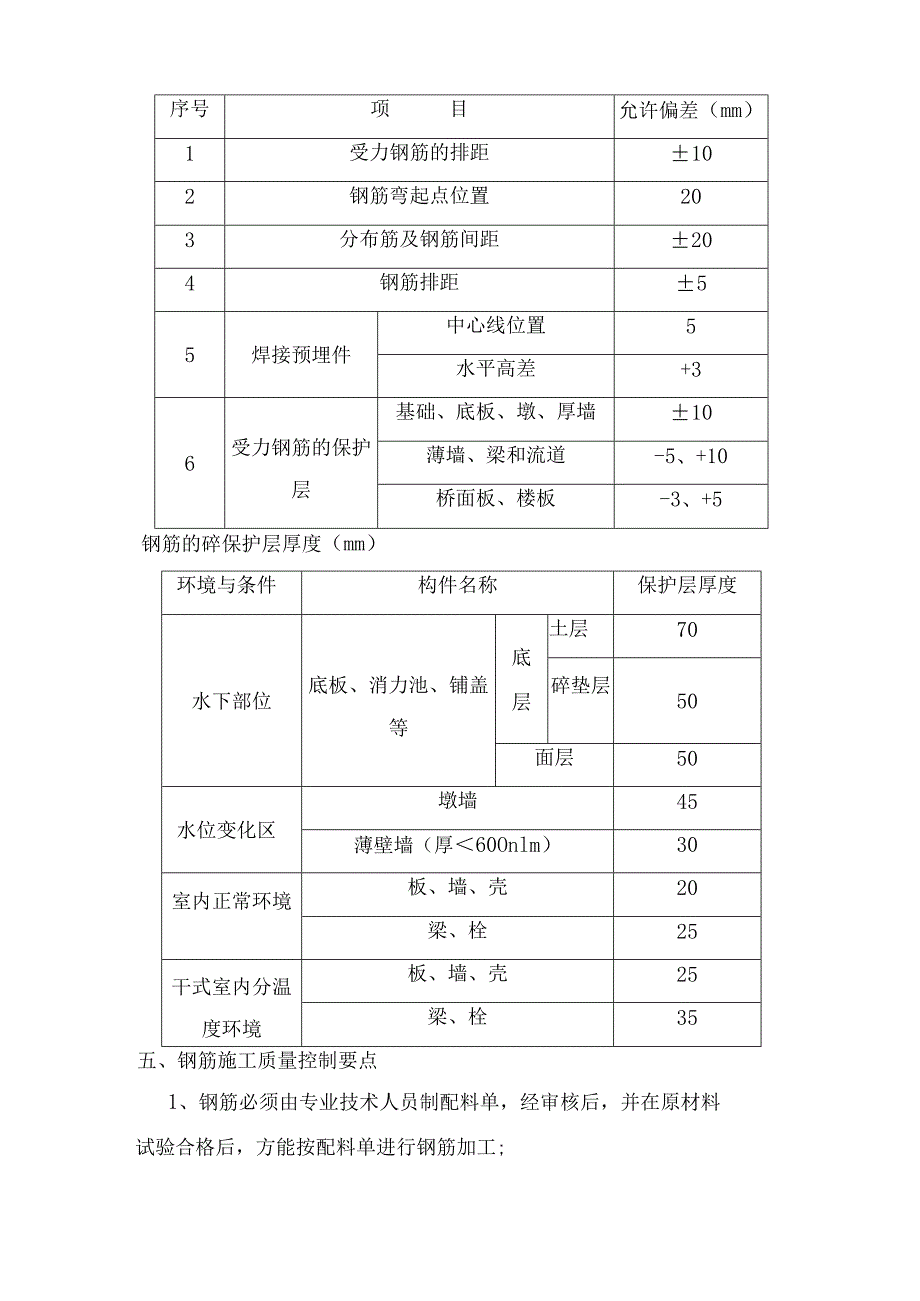

4、扎、焊接和仓面清理、绑扎钢筋一般采用1822号铅丝,扎丝长度按以下公式计算:1.=2(dl+d2)+10式中dl、d2绑扎钢筋直径mm钢筋接头应分散布置,同一截面中受力钢筋,钢筋接头的数量严格按规范要求控制,并且尽量将接头布置在结构受力较小的截面内。钢筋绑扎安装完毕后,设砂浆保护块,硅结构钢筋底部采用支垫,侧立面采用垫块中预埋两根22号铅丝,以保证砂保护层的厚度,双层钢筋网要求加设撑筋进行层距控制,布距为每平方米一根。施工中,钢筋位置的允许偏差和保护层厚度符合表规定。钢筋安装位置及保护层的允许偏差序号项目允许偏差(mm)1受力钢筋的排距102钢筋弯起点位置203分布筋及钢筋间距204钢筋排距5
5、5焊接预埋件中心线位置5水平高差+36受力钢筋的保护层基础、底板、墩、厚墙10薄墙、梁和流道-5、+10桥面板、楼板-3、+5钢筋的碎保护层厚度(mm)环境与条件构件名称保护层厚度水下部位底板、消力池、铺盖等底层土层70碎垫层50面层50水位变化区墩墙45薄壁墙(厚60Onlm)30室内正常环境板、墙、壳20梁、栓25干式室内分温度环境板、墙、壳25梁、栓35五、钢筋施工质量控制要点1、钢筋必须由专业技术人员制配料单,经审核后,并在原材料试验合格后,方能按配料单进行钢筋加工;2、钢筋的原材料,成型钢筋都必须有明显的标志,并分类堆放,对特殊部位的钢筋,必须放出大样。3、钢筋加工的形状、尺寸必须符
6、合设计要求。对弯钩或弯折应符合下列规定:级别角度平直段弯曲直径I1803d2.5dII90/135按设计24d4、钢筋绑扎必须牢固,接头错开,且不宜在最大弯矩处,受拉区不超过25%,受压区不超过50%,钢筋保护层在海堤工程中特别重要,施工时钢筋笼四周垫与设计保护层相当的碎垫块,确保满足设计要求。5、为保证施工质量在碎浇筑时,要专人值班对变形的钢筋进行调整。2模板工程根据工程不同部位,分别采用以下几种模板形式。模板使用前必须保持其表面干净光洁,清除其表面所有的杂物,并涂刷一层无色透明的脱模剂,对于表面有缺损的或钢模的变形不能满足施工要求的模板禁止作为外露构件的模板使用,确保构件混凝土表面平整光洁
7、。模板制作的允许偏差表:(单位:mm)序号偏差名称允许偏差一木模1小型模板:长和宽32大型模板:(长、宽大于3m)长和高53模板表面平整度(未经刨光):相邻两板面高差14局部不平整度(用2m直尺检查)55面板缝隙2二.钢模6模板长和宽27连接配件的孔眼位置+18模板面局部不平整度(用2m直尺检查)2模板安装的允许偏差表:(单位:mm)序号偏差项目混凝土结构的部位外露表面隐蔽内面1相邻两面板高差352局部不平整(用2m直尺检查)5103结构物边线与设计边线10154结构物边线水平截面内部尺寸205承重模板标高+56预留孔、洞尺寸及位置10模板拆除:根据模板的荷载情况行分类进,对非承重的侧面模板,
8、应在混凝土强度达到2.5Mpa以上,并保证其棱角边线不会损坏时方可拆模,对承重模板,应在混凝土达到下列强度后(按设计混凝土标号的百分率计)才能拆除。a.悬臂板梁跨度270%跨度2100%b.其他梁板拱跨度W250%跨度270%100%跨度8拆模作业时,应按施工程序仔细小心进行,拆模应用专用工具,模板拆除后应及时清理模板表面的污物,并涂刷无色透明脱模剂堆放整齐,以利于下次使用,并避免拆模过程中模板相互挤压损坏,影响混凝土的外观质量。3混凝土浇捣及养护一、混凝土浇捣经内部三检和监理工程师验收合格签证后,即可开始进行混凝土浇捣,混凝土卸料自由落差控制在2m以内,自由落差超过2m时,设置溜槽等缓降装置
9、,为避免仓面的混凝土堆积,需随浇随平仓,混凝土铺料采用平仓浇筑法,铺料厚度控制在3050cm,用插入式振捣器进行振捣,底板大面积仓面的收仓及楼板混凝土采用平板振捣器振捣,振捣器布孔排列呈梅花型布置,每一位置的振捣时间以混凝土不再显著下沉、不出现气泡、并开始泛浆为止,振捣作业严格按操作规程要求执行,振捣器距模板的垂直距离不应小于振捣器有效半径的1/2,并不得触动钢筋及预埋件,止水片附近混凝土结合人工辅助捣实,振捣器位置移动不超过有效半径的1.5倍,为保证混凝土上下层完整结合,第一坯混凝土以及两罐混凝土卸料后的接触处应加强振捣,振捣器需插入下层混凝土5IoCnb浇捣过程中,做好振捣记录作为原始资料
10、。混凝土浇筑完成后采用钢钎把排水孔底部的油毛毡扎破。二、施工缝处理水平施工缝处理包括工作缝处理及冷缝处理,采用高压水冲毛处理,局部达不到质量要求部位由人工凿毛辅助处理,清除缝面上所有浮浆,松散物料及污染体,以露出粗砂粒或小石为准,但不损伤内部骨料,冲毛时间及水压参数由现场试验确定,并经监理工程认可或批准。在浇筑上一层混凝土前,施工缝面应冲洗干净并保持清洁、湿润,铺一层2-3Cm厚水泥砂浆,砂浆标号比同部位混凝土标号高一级,铺浆面积应与浇筑强度相适应,保证铺浆后30min内被混凝土覆盖。混凝土浇筑应保持连续性,若因故中止且超过允许间歇时间,应按施工缝要求处理。若能重塑者,仍可继续浇筑混凝土,混凝土允许间歇时间通过试验确定。己浇筑的混凝土强度未达到2.5Mpa以前,禁止其表面的一切施工活动。三、混凝土养护混凝土浇筑完毕后1218h开始进行养成护,连续时间不小于21-28天,养护期内应经常保持混凝土表面处于湿润状态,对于新浇混凝土表面,在混凝土能抵抗水的破坏之后,覆盖草袋保水材料养护,养护水管及设备应布设到各施工区,为避免养护水四处溢流影响周围建筑物基础施工,不得采用流水养护,应派专人负责勤洒水加盖保水材料养护,并设集水小沟把施工废水引到基坑集水井中排出。
