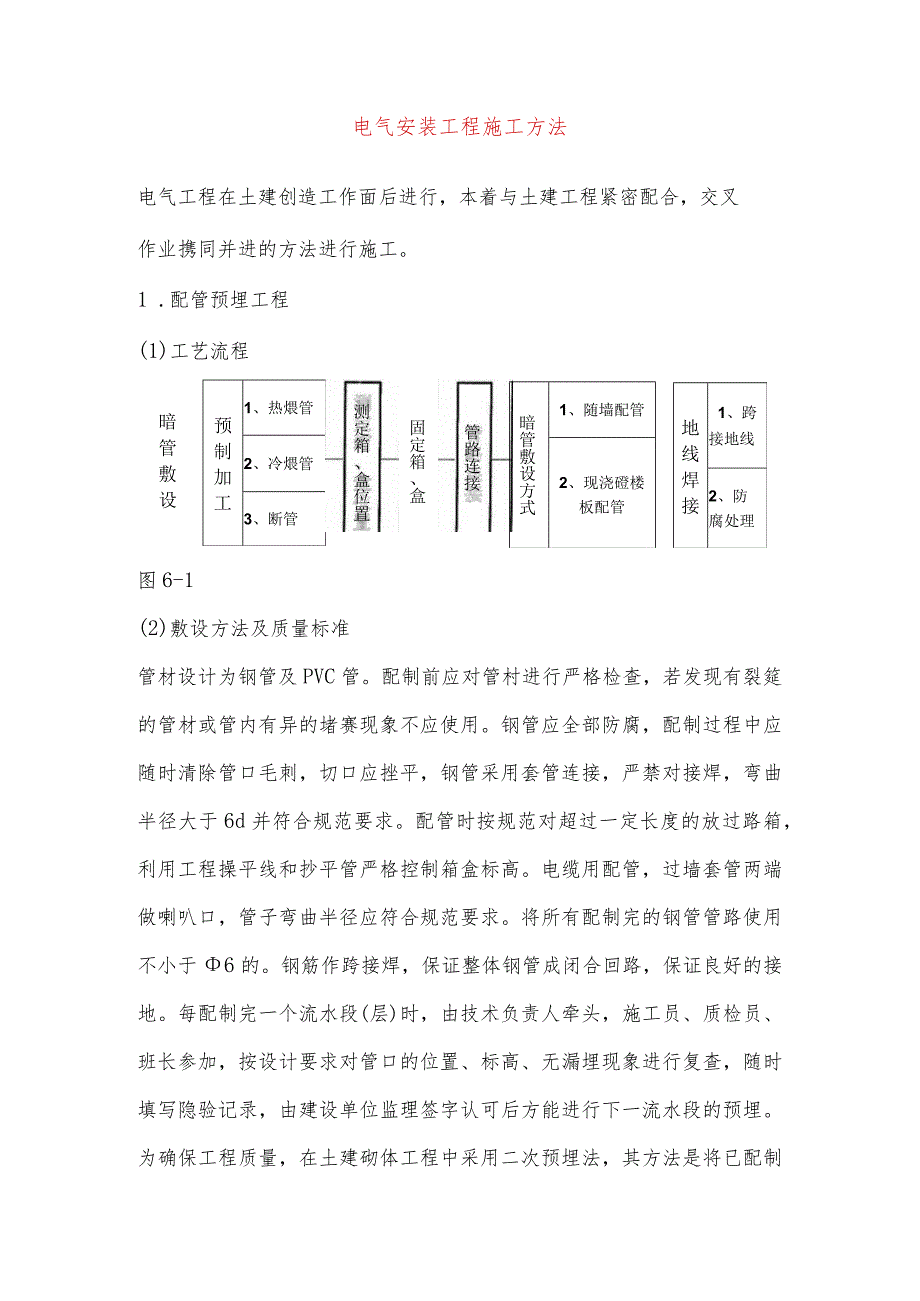

1、电气安装工程施工方法电气工程在土建创造工作面后进行,本着与土建工程紧密配合,交叉作业携同并进的方法进行施工。1 .配管预埋工程(1)工艺流程预 制 加 工1、热煨管2、冷煨管3、断管暗 管 敷 设测定箱、盒位置固定箱、盒暗管敷设方式1、随墙配管2、现浇磴楼 板配管管路连接地 线 焊 接1、跨接地线2、防腐处理图6-1(2)敷设方法及质量标准管材设计为钢管及PVC管。配制前应对管村进行严格检查,若发现有裂筵的管材或管内有异的堵赛现象不应使用。钢管应全部防腐,配制过程中应随时清除管口毛刺,切口应挫平,钢管采用套管连接,严禁对接焊,弯曲半径大于6d并符合规范要求。配管时按规范对超过一定长度的放过路箱

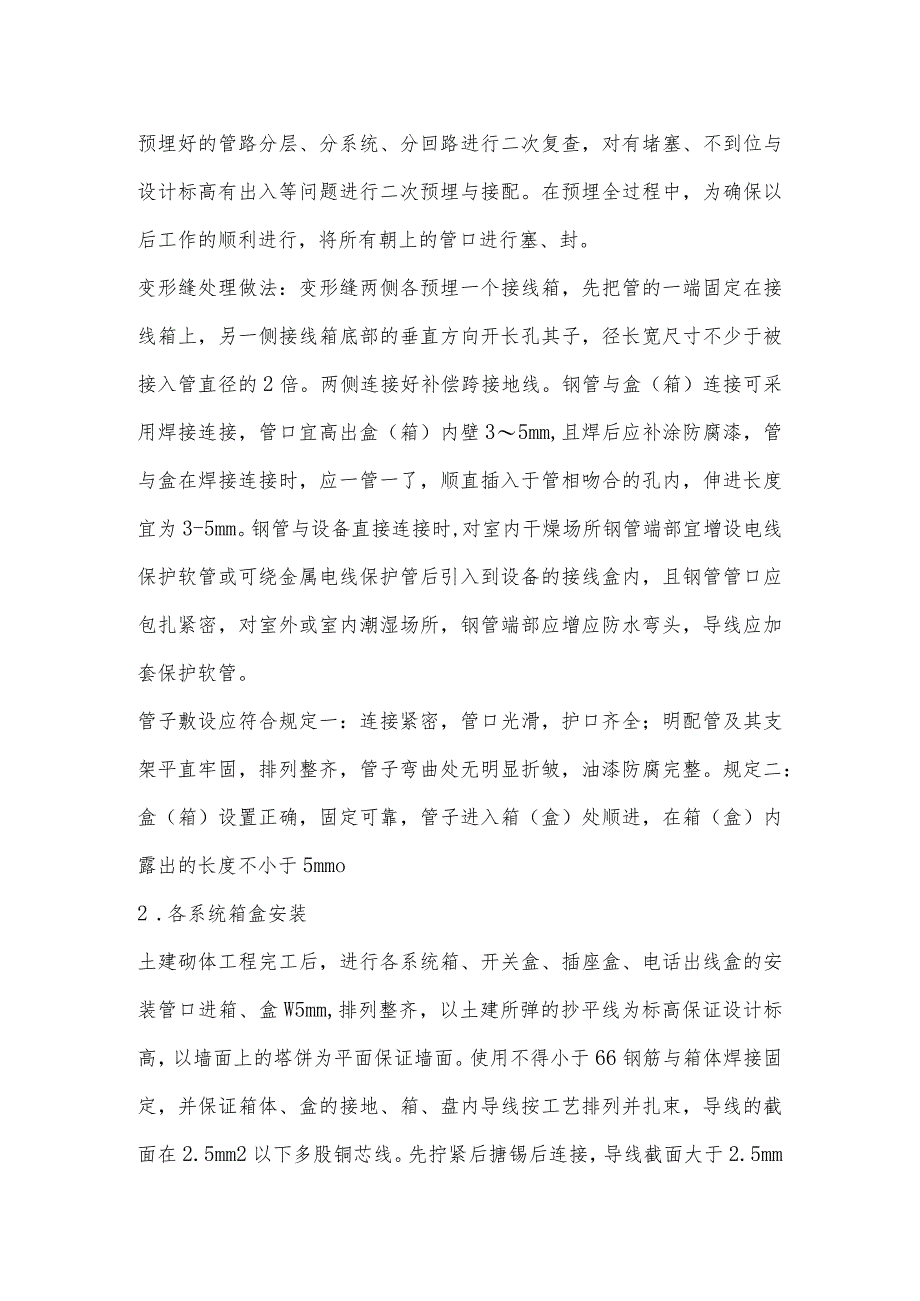

2、,利用工程操平线和抄平管严格控制箱盒标高。电缆用配管,过墙套管两端做喇叭口,管子弯曲半径应符合规范要求。将所有配制完的钢管管路使用不小于6的。钢筋作跨接焊,保证整体钢管成闭合回路,保证良好的接地。每配制完一个流水段(层)时,由技术负责人牵头,施工员、质检员、班长参加,按设计要求对管口的位置、标高、无漏埋现象进行复查,随时填写隐验记录,由建设单位监理签字认可后方能进行下一流水段的预埋。为确保工程质量,在土建砌体工程中采用二次预埋法,其方法是将已配制预埋好的管路分层、分系统、分回路进行二次复查,对有堵塞、不到位与设计标高有出入等问题进行二次预埋与接配。在预埋全过程中,为确保以后工作的顺利进行,将所

3、有朝上的管口进行塞、封。变形缝处理做法:变形缝两侧各预埋一个接线箱,先把管的一端固定在接线箱上,另一侧接线箱底部的垂直方向开长孔其子,径长宽尺寸不少于被接入管直径的2倍。两侧连接好补偿跨接地线。钢管与盒(箱)连接可采用焊接连接,管口宜高出盒(箱)内壁35mm,且焊后应补涂防腐漆,管与盒在焊接连接时,应一管一了,顺直插入于管相吻合的孔内,伸进长度宜为3-5mm。钢管与设备直接连接时,对室内干燥场所钢管端部宜增设电线保护软管或可绕金属电线保护管后引入到设备的接线盒内,且钢管管口应包扎紧密,对室外或室内潮湿场所,钢管端部应增应防水弯头,导线应加套保护软管。管子敷设应符合规定一:连接紧密,管口光滑,护

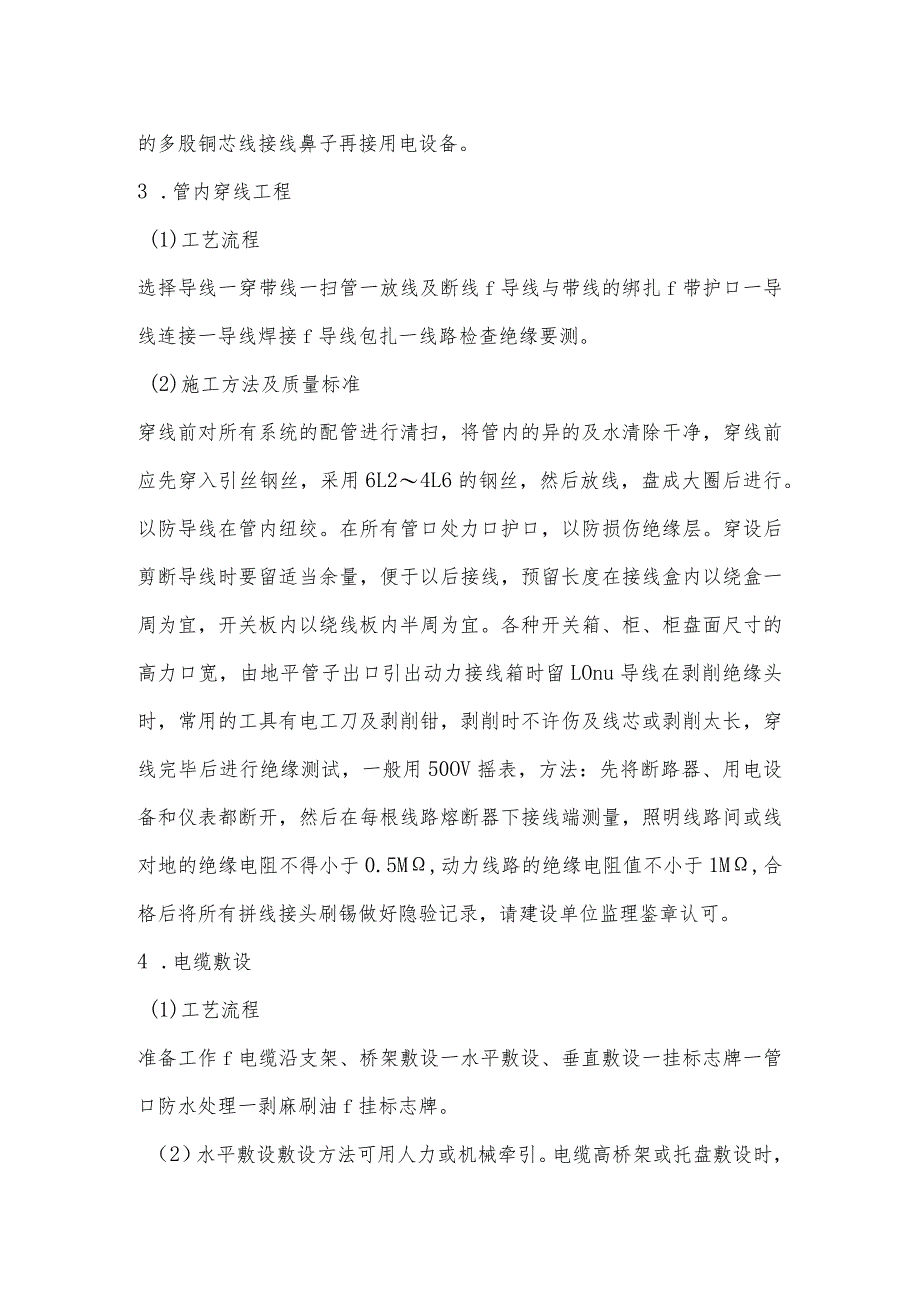

4、口齐全;明配管及其支架平直牢固,排列整齐,管子弯曲处无明显折皱,油漆防腐完整。规定二:盒(箱)设置正确,固定可靠,管子进入箱(盒)处顺进,在箱(盒)内露出的长度不小于5mmo2 .各系统箱盒安装土建砌体工程完工后,进行各系统箱、开关盒、插座盒、电话出线盒的安装管口进箱、盒W5mm,排列整齐,以土建所弹的抄平线为标高保证设计标高,以墙面上的塔饼为平面保证墙面。使用不得小于66钢筋与箱体焊接固定,并保证箱体、盒的接地、箱、盘内导线按工艺排列并扎束,导线的截面在2.5mm2以下多股铜芯线。先拧紧后搪锡后连接,导线截面大于2.5mm的多股铜芯线接线鼻子再接用电设备。3 .管内穿线工程(1)工艺流程选择

5、导线一穿带线一扫管一放线及断线f导线与带线的绑扎f带护口一导线连接一导线焊接f导线包扎一线路检查绝缘要测。(2)施工方法及质量标准穿线前对所有系统的配管进行清扫,将管内的异的及水清除干净,穿线前应先穿入引丝钢丝,采用6L24L6的钢丝,然后放线,盘成大圈后进行。以防导线在管内纽绞。在所有管口处力口护口,以防损伤绝缘层。穿设后剪断导线时要留适当余量,便于以后接线,预留长度在接线盒内以绕盒一周为宜,开关板内以绕线板内半周为宜。各种开关箱、柜、柜盘面尺寸的高力口宽,由地平管子出口引出动力接线箱时留LOnu导线在剥削绝缘头时,常用的工具有电工刀及剥削钳,剥削时不许伤及线芯或剥削太长,穿线完毕后进行绝缘

6、测试,一般用50OV摇表,方法:先将断路器、用电设备和仪表都断开,然后在每根线路熔断器下接线端测量,照明线路间或线对地的绝缘电阻不得小于0.5M,动力线路的绝缘电阻值不小于1M,合格后将所有拼线接头刷锡做好隐验记录,请建设单位监理鉴章认可。4 .电缆敷设(1)工艺流程准备工作f电缆沿支架、桥架敷设一水平敷设、垂直敷设一挂标志牌一管口防水处理一剥麻刷油f挂标志牌。(2)水平敷设敷设方法可用人力或机械牵引。电缆高桥架或托盘敷设时,应单层敷设,排裂整齐。不得有交叉,拐弯处应以最大截面电缆允许变曲半径为准。不同等级电压的电缆分层敷设。同等级电原的电缆沿支架敷设时,水平净距不得小于35m(3)垂直敷设垂

7、直敷设,自上而下敷设。土建未拆吊车前,将电缆吊至楼层顶部。敷设时,同截面电缆应先敷设低层,后敷设高层,要特别注意,在电缆轴附近和部分楼层应采取防滑措施。自下而上敷设时,低层小截面电缆可滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。沿支架敷设时,支架距离不得大于15m,沿桥或托盘敷设时,每层最少加装两道卡固支架。敷设时,应放一根立即卡固一根。电缆穿过楼板时,应装套管,敷设完后应将套管用防火材料堵死。电缆敷设完毕后,使用100OV兆欧表测试绝缘电阻合格后挂标志牌,标志牌规格应一致,注明电缆编号、规格、型号及电源等级。5 .金属线槽配线安装工程工艺流程:预留孔洞一弹线定位一支架与吊架螺栓固

8、定一线槽安装一保护地线安装f槽内配线f绝缘测试。(1)线槽安装线槽应平整,无扭曲变形,内壁无毛刺,各种附件齐全。线槽的接口应平整,接缝处应紧密平直。槽盖装上后应平整,无翘角,出线口的位置准确。在吊顶内敷设时,如果吊顶无法上人时应留有检修孔。不允许将穿过墙壁的线槽与墙上的孔洞一起抹死。线槽的所有非导电部分的铁件均应相互连接和跨接,使之成为一连续导体,并做好整体接地。(2)槽内配线线槽内配线前应清除线槽内的积水和污物。在同一线槽内的导线截面积总和应该不超过内部截面积的40%o线槽底向下配线时,应将分支导线分别用尼龙绑扎带绑扎成束,并固定在线槽变色镜板下,以防导线下坠。不同电压、不同口路、不同频率的

9、导线应加隔板放在同一线槽内。导线较多时,除采用导线外皮颜色区分相序外,也可利用在导线端头和转弯处做标记的方法来区分。在穿越建筑物的变形缝时,导线应留有补偿余量。接线盒内的导线预留长度不小于15cm;盘箱内的导线预留长度应为其周长的l2o导线敷设完毕后,使用500V兆欧表进行绝缘测试。绝缘值不小于1MQ。6 .电气器具及配电箱(盘)安装工程:(1)工程流程图6-2气器具及配电箱(盘)安装工程工程流程(2)安装方法及质量标准配电箱(板)上应标明用电路名称,配电箱内接地排与中性排不不准混接,回路接线应与图纸相符,接线正确,金属箱体应有明显的接地或接零保护。配电盘安装中使用水平仪找正找平,盘面紧贴墙面

10、,盘内导线按工艺排列并扎束,单股铜线与电气器具端子直接连接,截面超过2.5丽2多股铜线连接,使用接线鼻于与电气器具端子连接,并使箱体与接地线做可靠连接。配电柜方,开关柜控制火线、单项插座安装、两孔左零右火,三孔左零右火,上孔接专用地线。配电箱(盘)安装应牢固、平正,其垂直度允许偏差3mm,并应符合以下规定:位置正确,部件齐全,箱体开孔合适,切口整齐。暗式配电箱箱盖紧贴墙面;零线经汇流排(零线端于)连接,无绞接现象;油漆完整,盘内外清洁,箱盖、开关灵活,回路编号齐全,结线整齐,PE线安装明显牢固。导线与器具连接应符合以下规定:连接牢固连接紧密,不伤线芯。压板连接时压紧无松动;螺栓连接时,在同一端

11、于上导线不超过两根,防松垫圈等配件齐全。电气设备和非带电金属部件的接地(接零)支线敷设应符合以下规定:连接紧密、牢固,接地(接零)线截面选用正确,需防腐的部分涂漆均匀无遗漏。线路走向合理,色标准确,洽刷后不污染设备和建筑物。灯具、配电箱(盘)安装完毕,且各条支路的绝缘电阻摇测合格后,方允许通电试运行。通电后仔细检查和巡视,检查灯的控制是否灵活、准确,开关与灯具控制顺序相对应。7 .成套配电柜安装(1)工艺流程槽钢基础接地安装f检查配电柜一配电柜安装f调试运行。(2)配电柜安装方法安装配电柜时,用滚杠、撬棍徐徐就位。安装多台柜时,应在沟上垫好脚手板,从一端开始,逐台就位,穿上螺栓拧牢。然后拉线找

12、平直,高低差可用钢垫片垫于螺栓处找平,柜与柜间用螺丝连接牢固。各柜连接无明显缝隙,垂直误差每米不大于1.5mm,水平误差每米不大于1mm,但总误差不大于5mm,柜面连接横平竖直。(3)调试运行配电柜安装完毕后再进行一次通电前的检查。先进行绝缘遥测并做好绝缘遥测记录,确认无误后按试运行程序逐一送点至用电设备,如实记录情况,发现问题即使解决,经试运行无误,办理竣工验收后交使用单位。8 .避雷(针)网及接地装置安装(1)工程流程I接地体I图6-2避雷(针)网及接地装置安装工程流程(2)辅助接地装置1)使用DN50的镀锌钢管,材质必须符合设计要求并验证合格证。2)接地镀锌钢管的长度为2.5m,间距为5

13、m,垂直打入地下。其顶端距地面高度为0.8m,距建筑物距离为3m。3)连接线(镀锌圆钢)之间采用搭接焊,搭接长度2圆钢直径的6倍,并双面焊接,所有焊焊口均采用沥清漆二道防腐。4)引出地面的连接线在距地18m处与建筑物引出扁钢形成断接卡,并使用镀锌螺栓压接其下端,裸露部分用保护管加以保护。(3)自然接地装置1)根据设计要求,将基础内主筋与圈粱及横纵粱主筋、柱内外下筋焊为一体形成自然接地装置,接地装置形成后使用ZC-8型接地摇表测试,接地电阻应WlQ,若达不到设计要求,增加辅助接地。2)引下筋的数量按设计要求做,每根混凝土柱内利用两根主筋焊接引下,自下而上通长焊透,上端与楼顶避雷装置并和均压环连接

14、、下端与接地网牢固焊接。为防止引下筋混乱,在各引下点处涂以红漆做标示。(4)屋面避雷网1)引出女儿墙的引下筋采用212圆钢,网筋支架采用镀锌扁钢,固定卡间距为1m,转角处为0.5m。2)所有避雷网筋,接地连线均采用搭接焊,搭接长度:圆钢为其直径的6倍,两面焊接;扁钢为其宽度的2倍,三面焊接。3)屋面所有的金属管、爬梯均与避雷网做可靠连接。4)裸露部分的焊口,均使用红丹漆二道防腐。5)室内接地装置:室内沿墙明设的接地扁钢与柱(梁内)主筋可靠焊接,扁钢钢敷设时两端弹线保证其水平高度,支架安装牢固可靠,间距均匀。6)该分项工程在每一流水段(层)完成后,必须由建设单位(监理)、施工员、质检员、班组长共同检查验收,确认符合设计要求及规范规定后,办理隐蔽验收记录,签章后方可进行下道工序施工。9 .系统调试由主任工程师牵头,施工人员、技术工人参加,分系统调试。首先校线,将控制设备接线端于的控制线按设计编号,套入导线端部,将控制设备二次各接点的接线全数检查,若有松动的须重新压紧,经校线确认无误后方可进行调试,调试顺序:配电设备、控制设备、用电设
